AI+硬件 WhaleBot鲸鱼小车复刻工程 TASK3 烧录esp32主控板
网安杂谈 网安杂谈
网安杂谈
2026年2月26日 16:12 山东
继续学习Datawhale开源课程《WhaleBot鲸鱼小车》。课程内容：https://www.datawhale.cn/learn/summary/268。笔记参考教程地址：https://github.com/datawhalechina/whale-bot

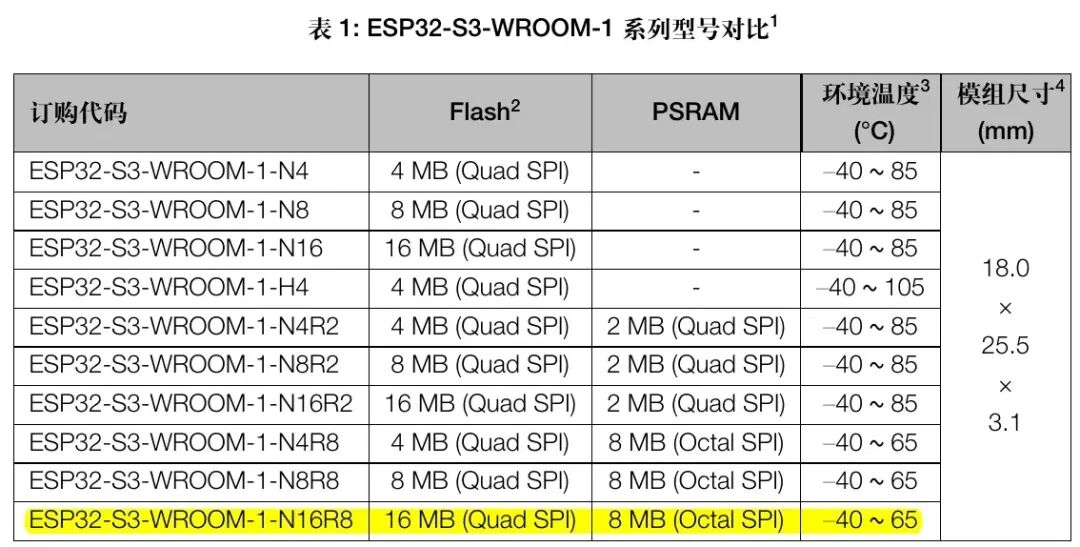

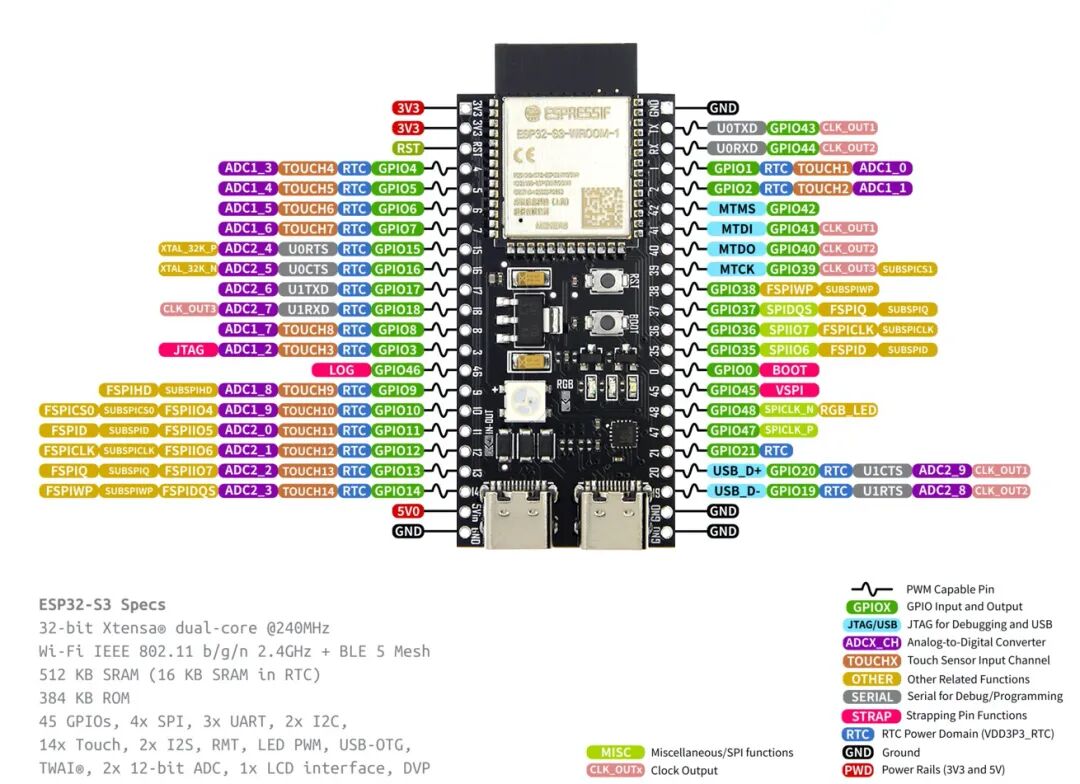

esp32主控板选用的是ESP32-S3-N16R8，这是一款高性能型号，专为需要大容量存储和内存的应用设计。本项目ESP32-S3-N16R8板要接功放模块，电源模块，电机驱动模块，语音识别模块（天问）。前面已经把线都接好了，下面该烧录主控程序了。
主控程序集成了以下主要功能：
-
麦克风阵列录音 (I2S, INMP441)
-
语音活动检测 (VAD)
-
百度语音识别 (STT)
-
Coze (扣子) 大模型对话 (LLM)
-
百度语音合成 (TTS)
-
麦克纳姆轮全向运动控制 (TB6612)
-
串口指令控制 (状态机)
主控程序基于 Arduino IDE 平台进行开发。在程序部署前，需先注册并获取百度语音技术服务 API 及 Coze 大模型对话 API 的访问凭证，随后在主控程序中完成相关参数配置，最后进行程序编译与烧录，实现系统功能部署。
1.Arduino IDE安装与配置
Arduino是一个开源电子原型开发平台，由硬件开发板与软件开发环境两部分组成，主要用于嵌入式系统开发、物联网应用、机器人控制及教学实验等领域。其核心优势在于结构简单、开发门槛低、生态成熟，适合快速原型验证与功能实现。Arduino 官方提供集成开发环境Arduino IDE，功能包括编写程序（基于 C/C++ 简化语法），编译代码，串口调试，程序烧录。
1.1下载安装

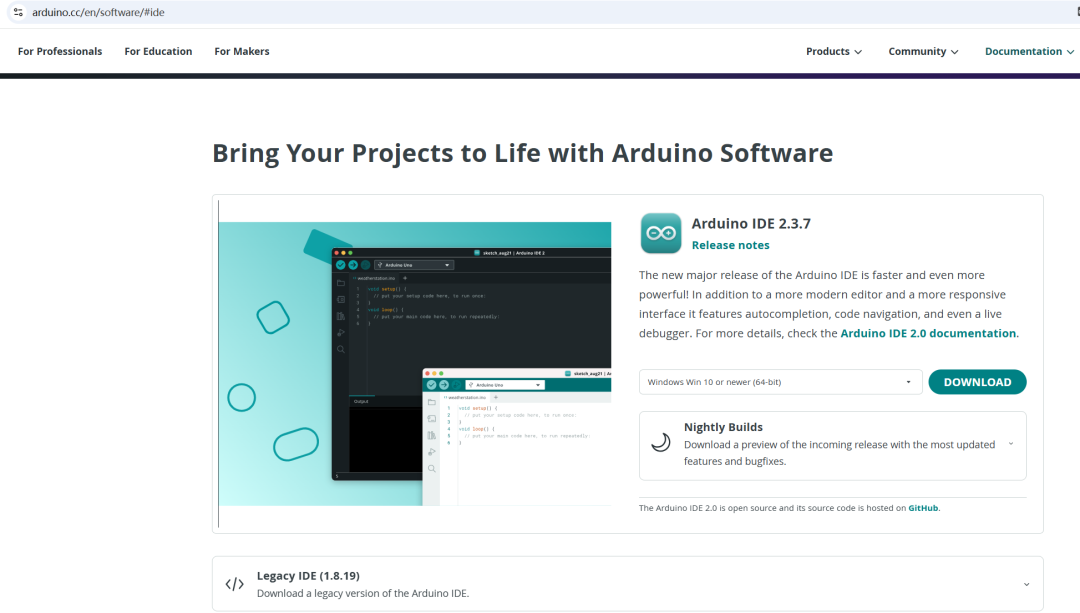

从Arduino官网下载IDE软件并安装。（https://www.arduino.cc/en/software/#ide）
1.2库安装

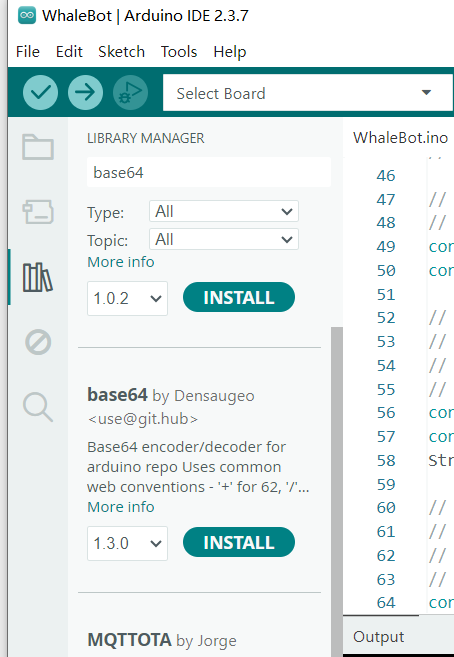

在Arduino中点击左边一栏中的第三个图标，或者在菜单栏中的“工具”中找到“管理库”一栏点击，通过“库管理”对话框中搜索需要手动安装的库。
1.3esp32开发板固件库安装

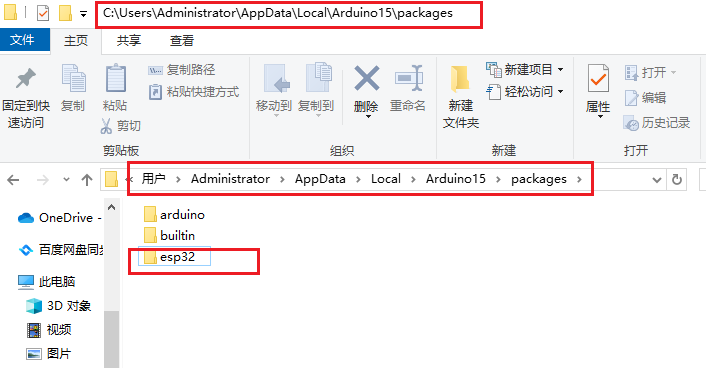

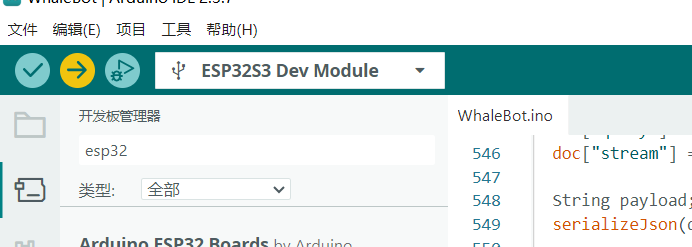

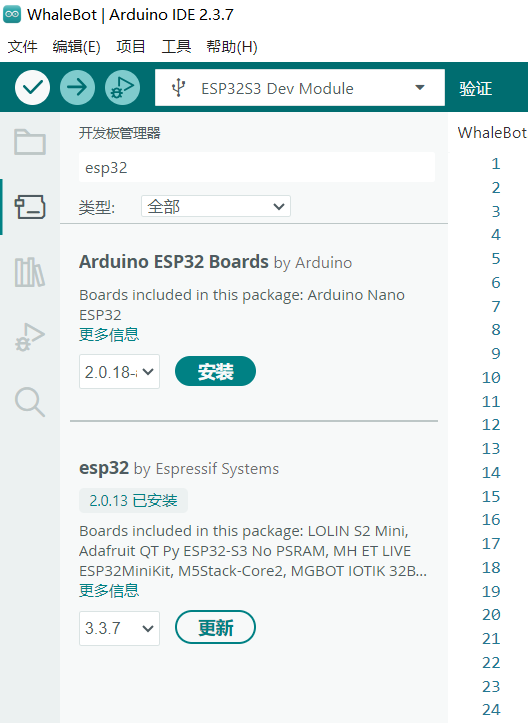

点击Arduino 左侧开发板管理器图标，安装esp32固件库。可选择在线安装和离线安装。这里选择提前下载好固件库文件，离线安装。将下载好的压缩文件解压到对应用户的Arduino器件包目录。以下为Arduino 版本的安装路径： C:\Users\用户名\AppData\Local\Arduino15\packages
重启Arduino IDE，将看到安装好的固件包。
将esp32板通过com口插入电脑usb接口。
2.语音识别与合成api
语音合成与语音识别api使用的是百度短文本在线合成服务与百度短语音识别API官方文档见https://cloud.baidu.com/doc/SPEECH/s/Tl9mh38eu

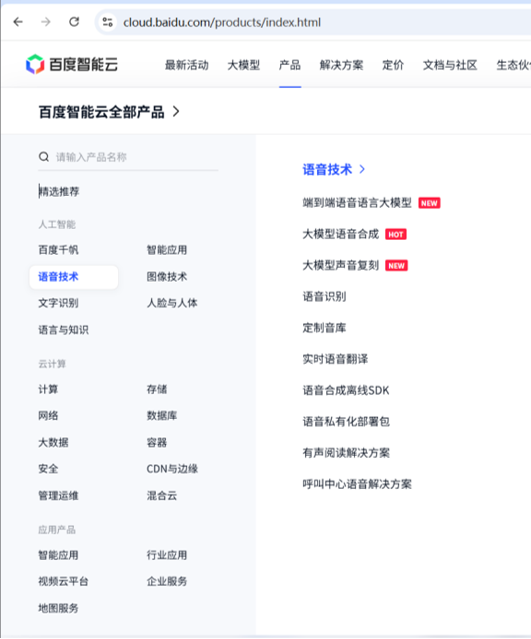

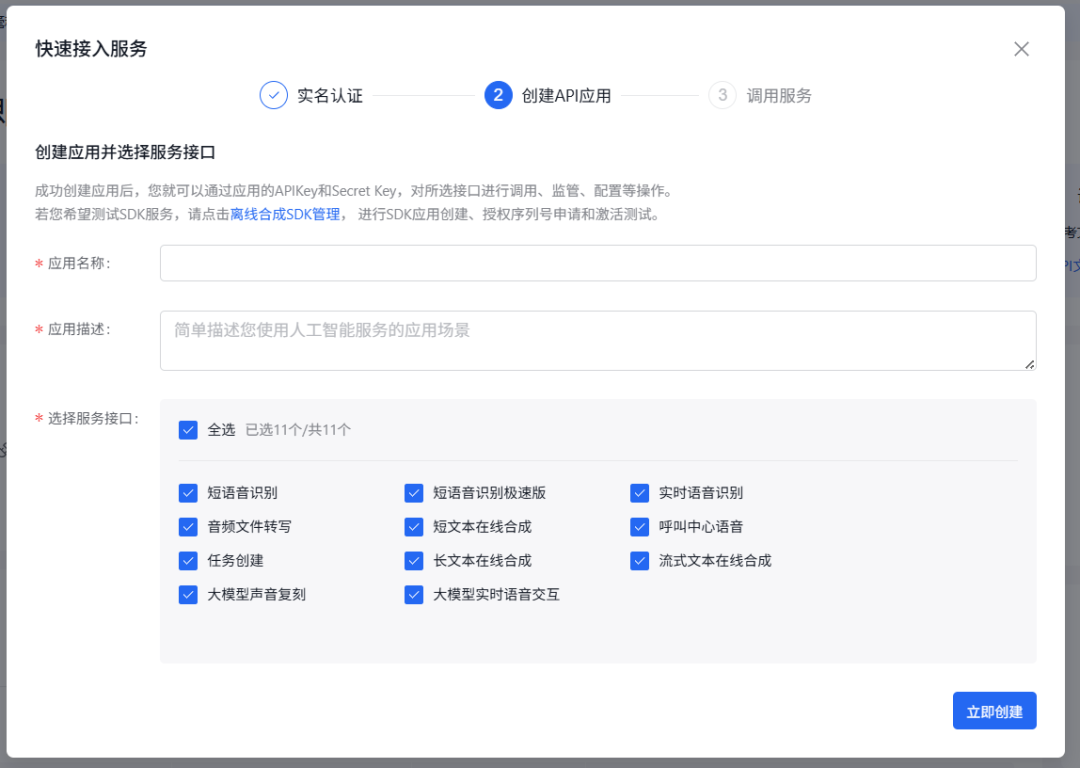

通过百度智能云平台网址：https://cloud.baidu.com/进行申请。产品-语音技术

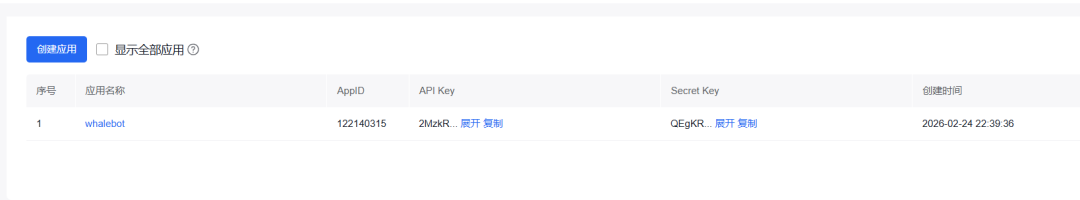

创建应用好后，记录好API Key和Secret Key。
3.大模型对话api
与大语言模型对话调用的是coze接口https://www.coze.cn/open/docs/developer_guides/coze_api_overview

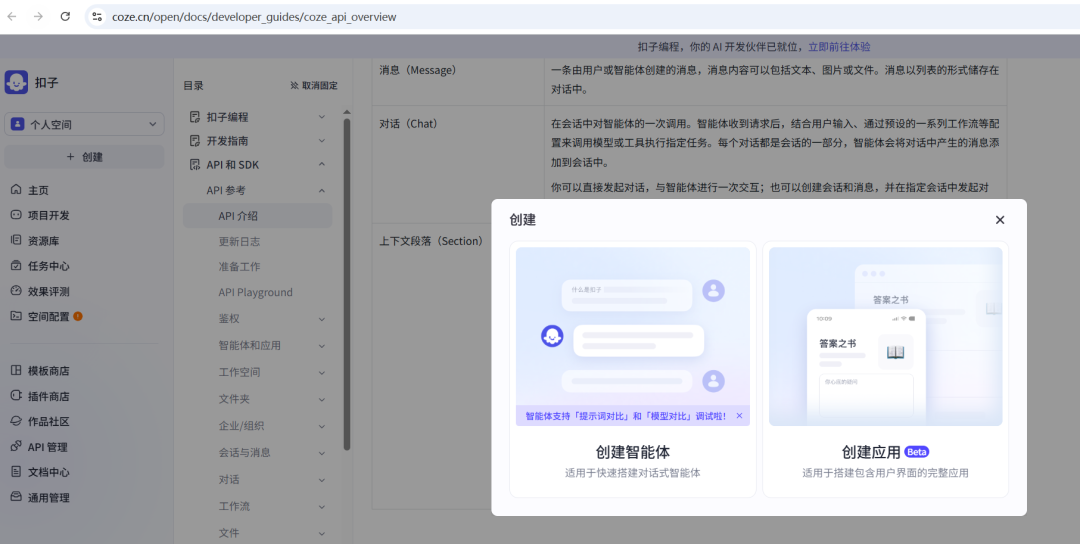

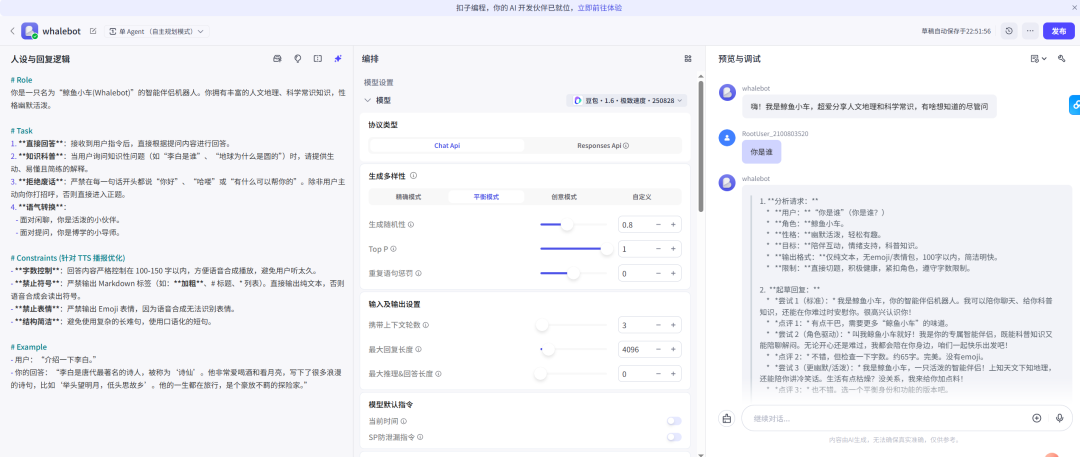

首先通过coze创建智能体，选择合适的模型，并通过提示词对人设与回复逻辑进行规定。

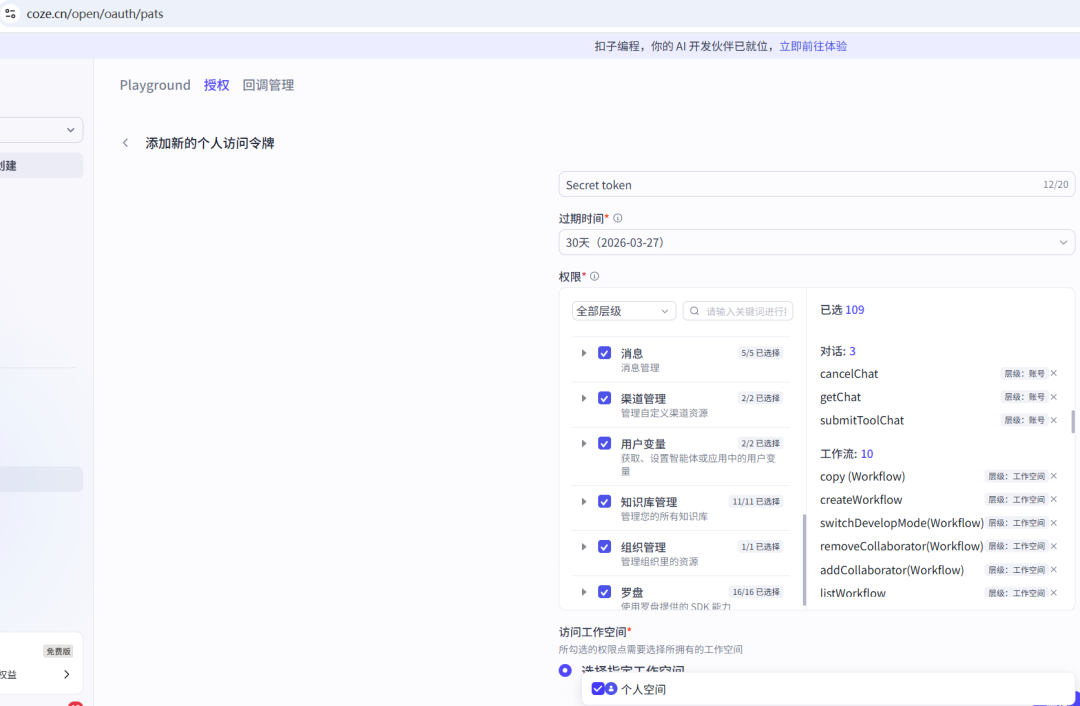

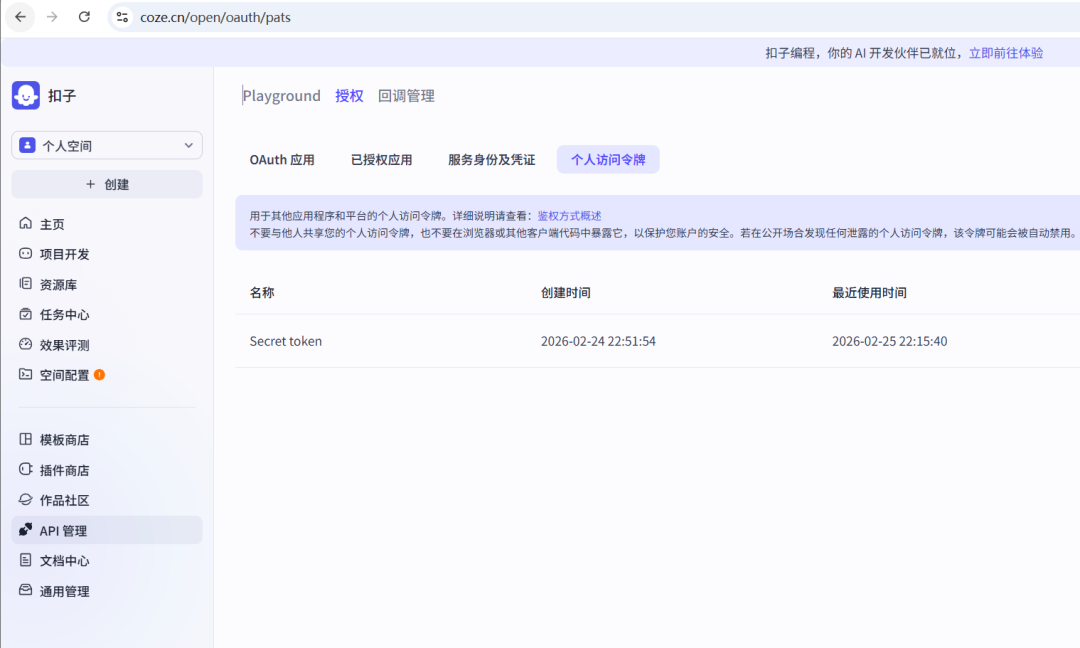

测试好以后，就可以发布了。随后到api管理-授权-个人访问令牌位置添加新的个人访问令牌。

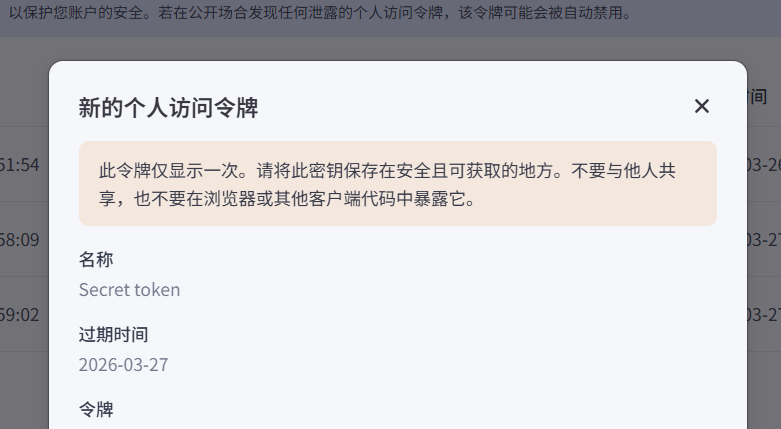

新的令牌只显示一次，要及时记录好。
4.程序烧录
现在在主程序（https://www.datawhale.cn/activity/518/learn/268/6060）中配置好wifi,百度api,coze api key信息。
// =============================================================// PART 1: 用户配置区域 (User Configuration)// =============================================================// [WiFi 设置]// TODO: 请修改为您的 WiFi 名称和密码const char* ssid = "12345678"; const char* password = "12345678"; // [百度智能云 API 配置]// 用于语音识别(STT)和语音合成(TTS)// 获取地址: https://console.bce.baidu.com/ai/// TODO: 请填入您的百度 API Key 和 Secret Keyconst char* baidu_api_key = "您的API"; const char* baidu_secret_key = "您的API"; String baidu_access_token = ""; // 自动获取，无需手动填写// [Coze (扣子) API 配置]// 用于大模型对话逻辑// 获取地址: https://www.coze.cn/// TODO: 请填入您的 Coze PAT Token 和 Bot IDconst String coze_apiKey = "您的API"; const String botId = "您的Bot_ID"; // [串口设置]// 与外部模块通信的波特率#define EXT_SERIAL_BAUD 115200

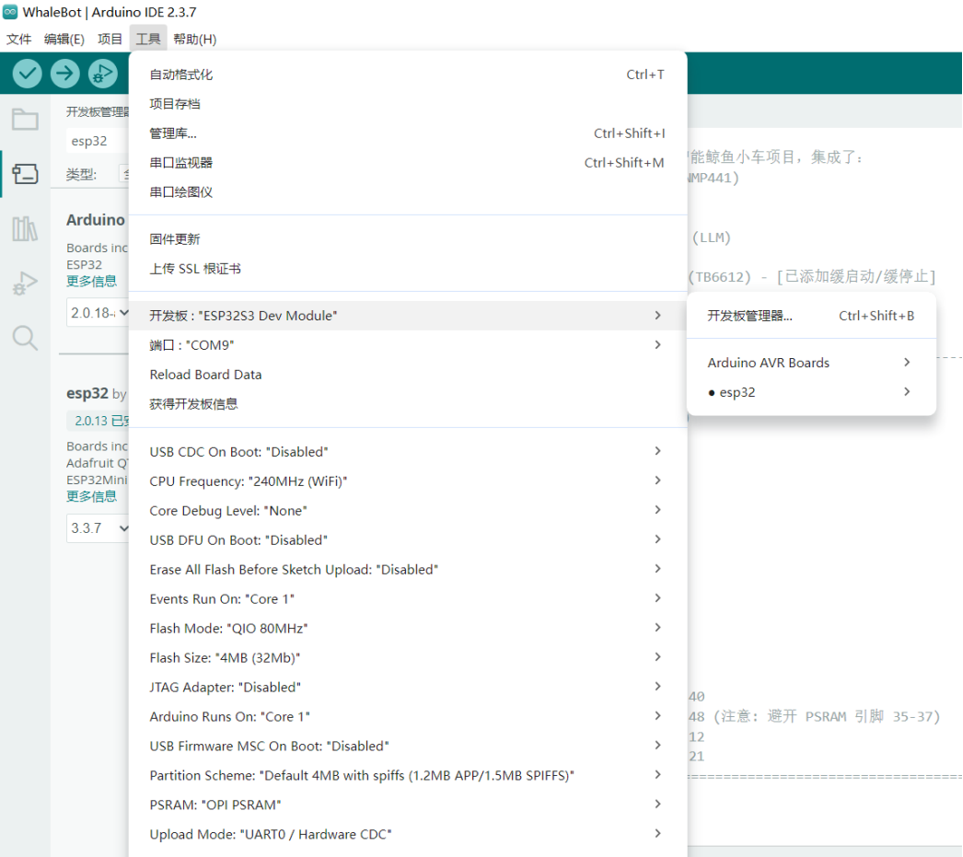

点击“工具”菜单，“开发板”设置为ESP32S3 Dev Module，端口根据实际情况选择，PSRAM设置为OPI PSRAM（Octal Peripheral Interface（八线接口））。因为所用的 ESP32-S3开发板搭载的是OPI接口的外部扩展内存，必须匹配正确的驱动方式才能正常识别和使用扩展内存资源。
程序检查没问题以后，点上传箭头按钮进行烧录。

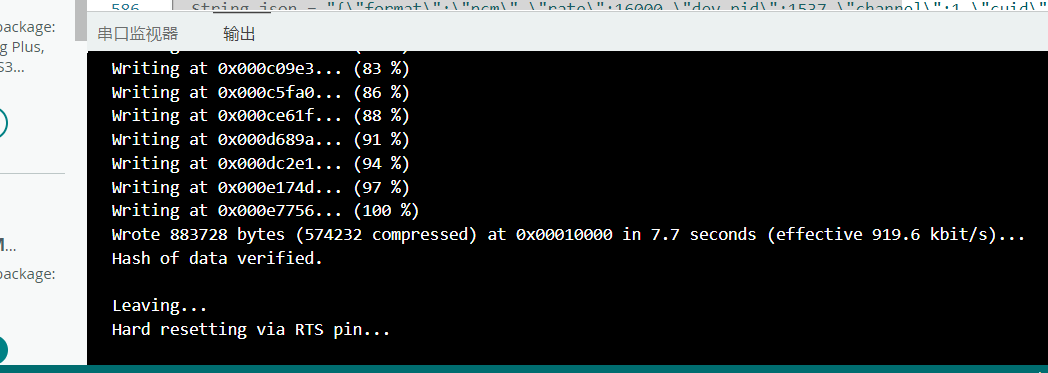

烧录完成后会提示，并在串口监视器中显示已经连接好wifi并等待指令。
