继续学习Datawhale开源课程《WhaleBot鲸鱼小车》。课程内容：https://www.datawhale.cn/learn/summary/268。笔记参考教程地址：https://github.com/datawhalechina/whale-bot
天问ASRPRO开发板专注离线语音识别/唤醒，回声消除+降噪强；支持自定义指令词、语音播报；适合智能家居、语音控制类快速落地。这里用的是v2.0版。

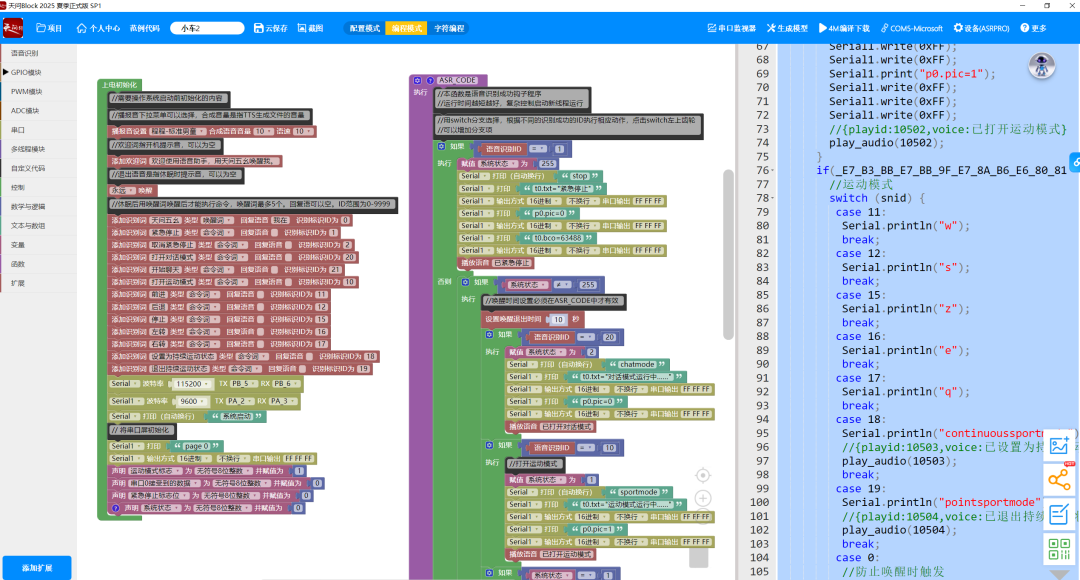

天问开发板程序烧录需要使用天问BLOCK软件（下载地址：http://twen51.com/new/twen51/index.php），安装后打开小车.hd项目文件

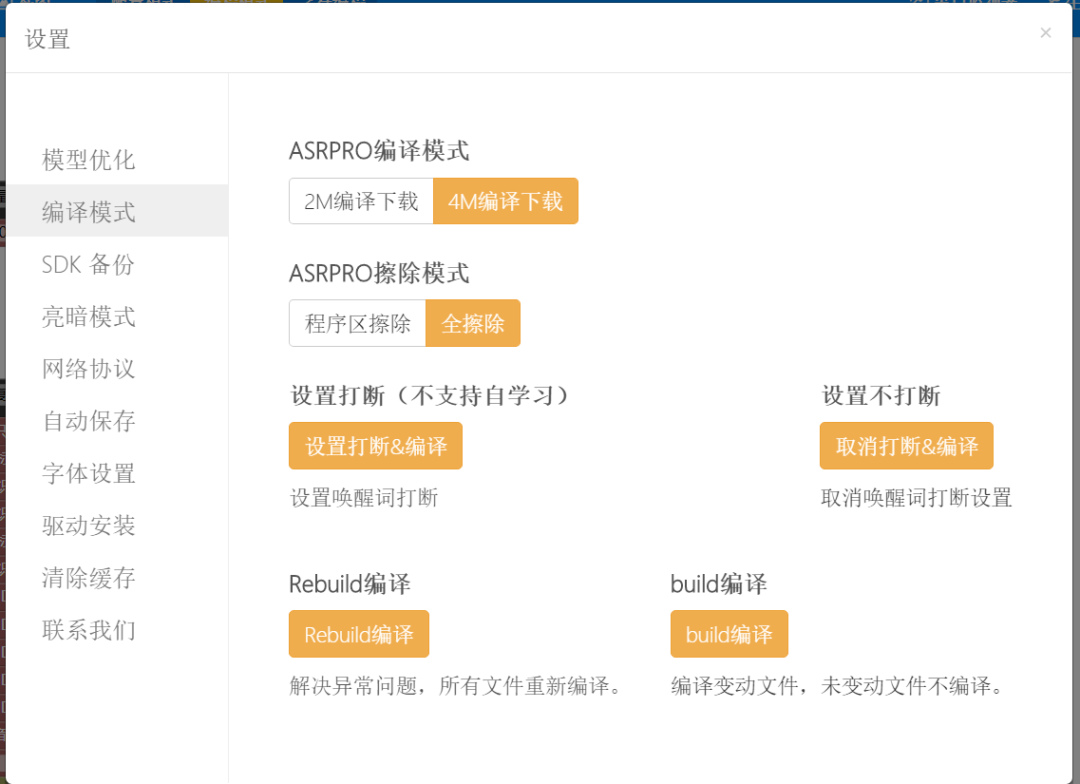

根据购买开发板时所对应的型号在设置中确定编译模式（2M选择2M编译下载，4M选择4M编译下载。），课程提供的天问开发板为4M。

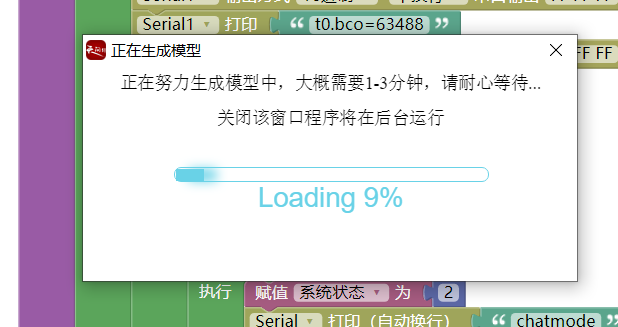

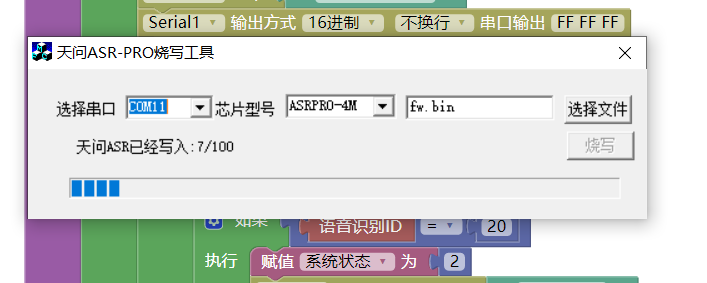

天问BLOCK在每次烧录前需要点击生成模型以完成烧录。如果在设置中进行了语音替换，要在保存时选择另存为（含模型）选项，这样，下一次烧录时才能使用替换的语音。

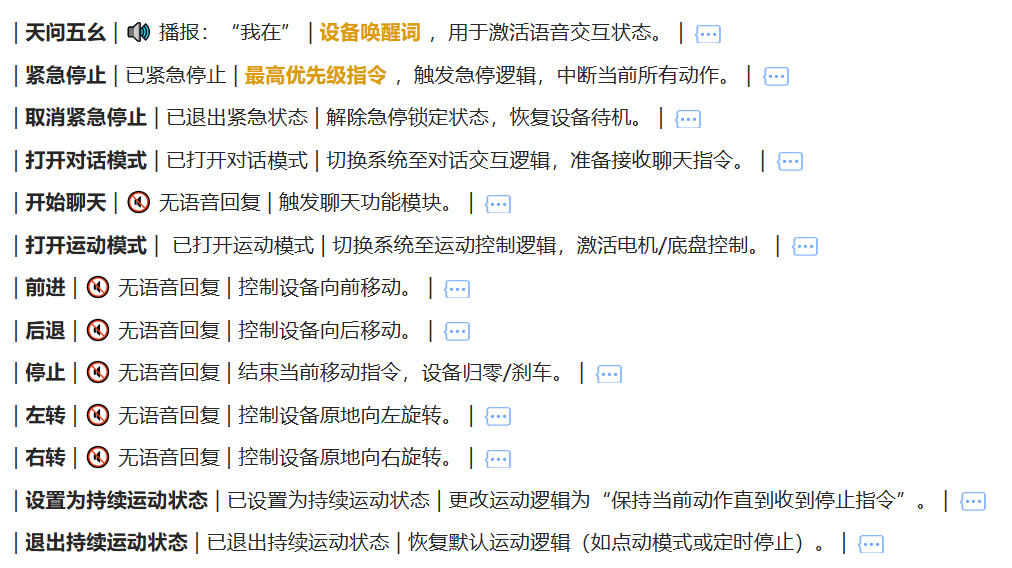

项目预设的语音识别指令集。指令分为唤醒、安全控制、模式切换 及 运动控制 四大类。

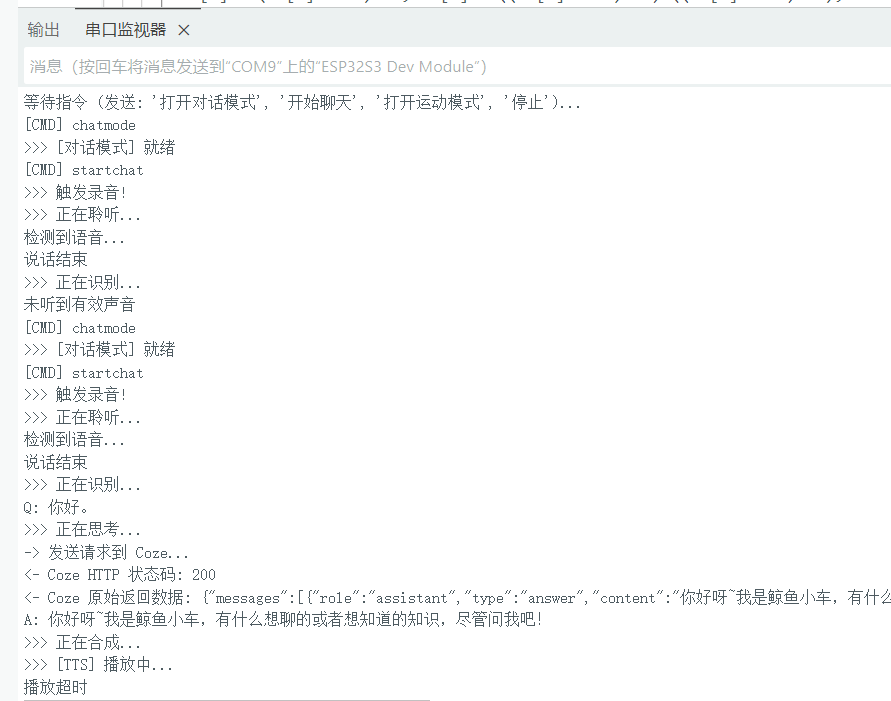

测试以下指令，可以从esp32串口监视器中看到相应的记录。
唤醒调试：“天问51”—回复“我在”
运动调试：“天问51”—“打开运动模式”—“前进”（向前运动一段距离）—“设置为持续运动状态”—“前进”（保持向前运动）—“紧急停止”——“取消紧急停止”（注意：需要先打开运动模式才能设置为持续运动状态，需要先退出紧急停止状态才能进行其他指令）
对话调试：“天问51”—“ 打开对话模式 ”—“开始聊天”…
3.串口屏烧录
烧录的时候天问开发板与串口屏的之间要这样接线：
| | | | | — | — | — | | ASRPRO 引脚 | 串口屏引脚 | 说明 | | 5V | 5V | 供电（务必保证电源电流充足，背光全亮时耗电较大） | | GND | GND | 共地 | | PB6 | RX | ASRPRO 发送，屏幕接收 | | PB5 | TX | 屏幕发送，ASRPRO 接收 |
然后下载烧录软件USART-HMI，下载地址 ：淘晶驰官方下载页
打开串口屏测试程序

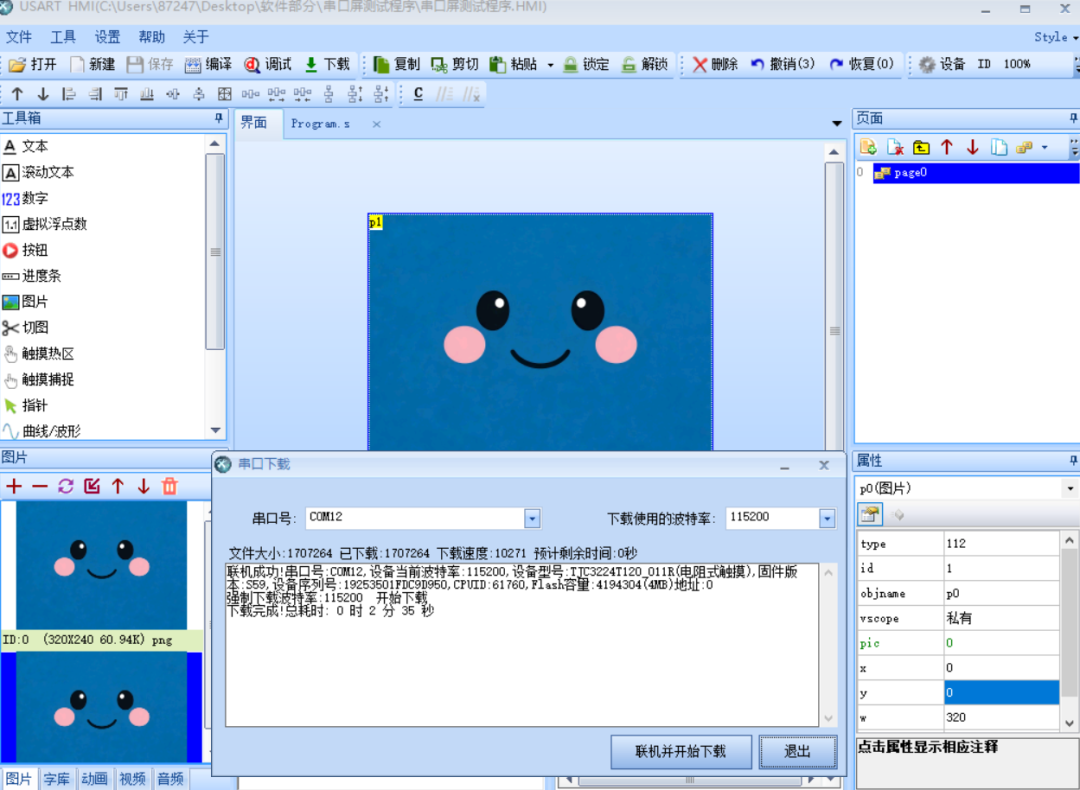

程序的作用应该就是屏幕上电显示一副图片。我们替换成自己喜欢的图片（让豆包帮忙做的，分辨率小于等于320×240），然后点工具栏下载，弹出串口下载窗口就可以烧录了。这里波特率可以不用改9600，115200也是可以的。
好啦，我感觉还挺可爱的嘞！

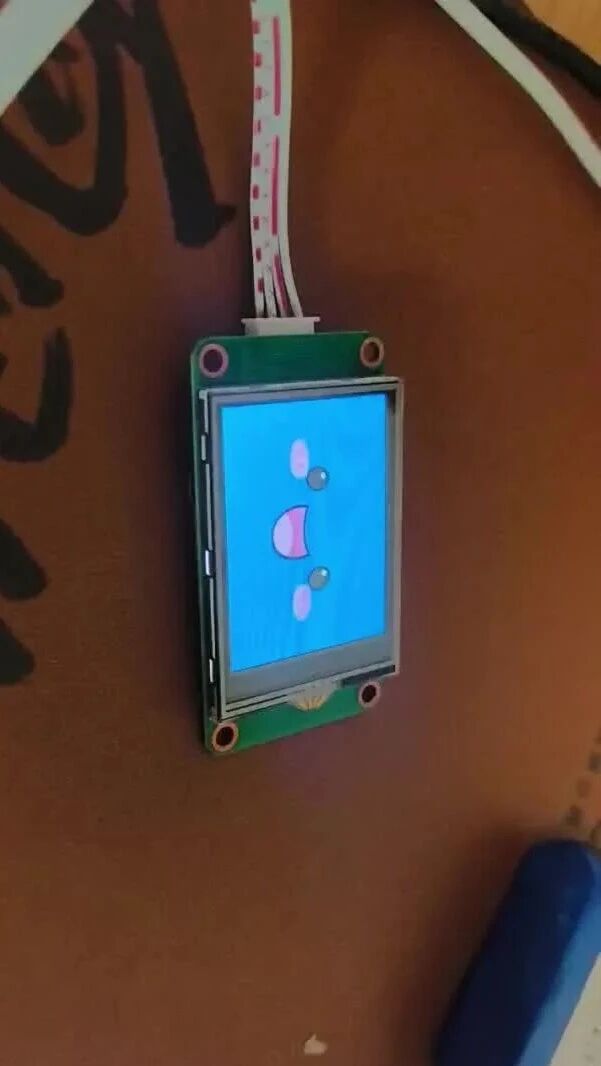

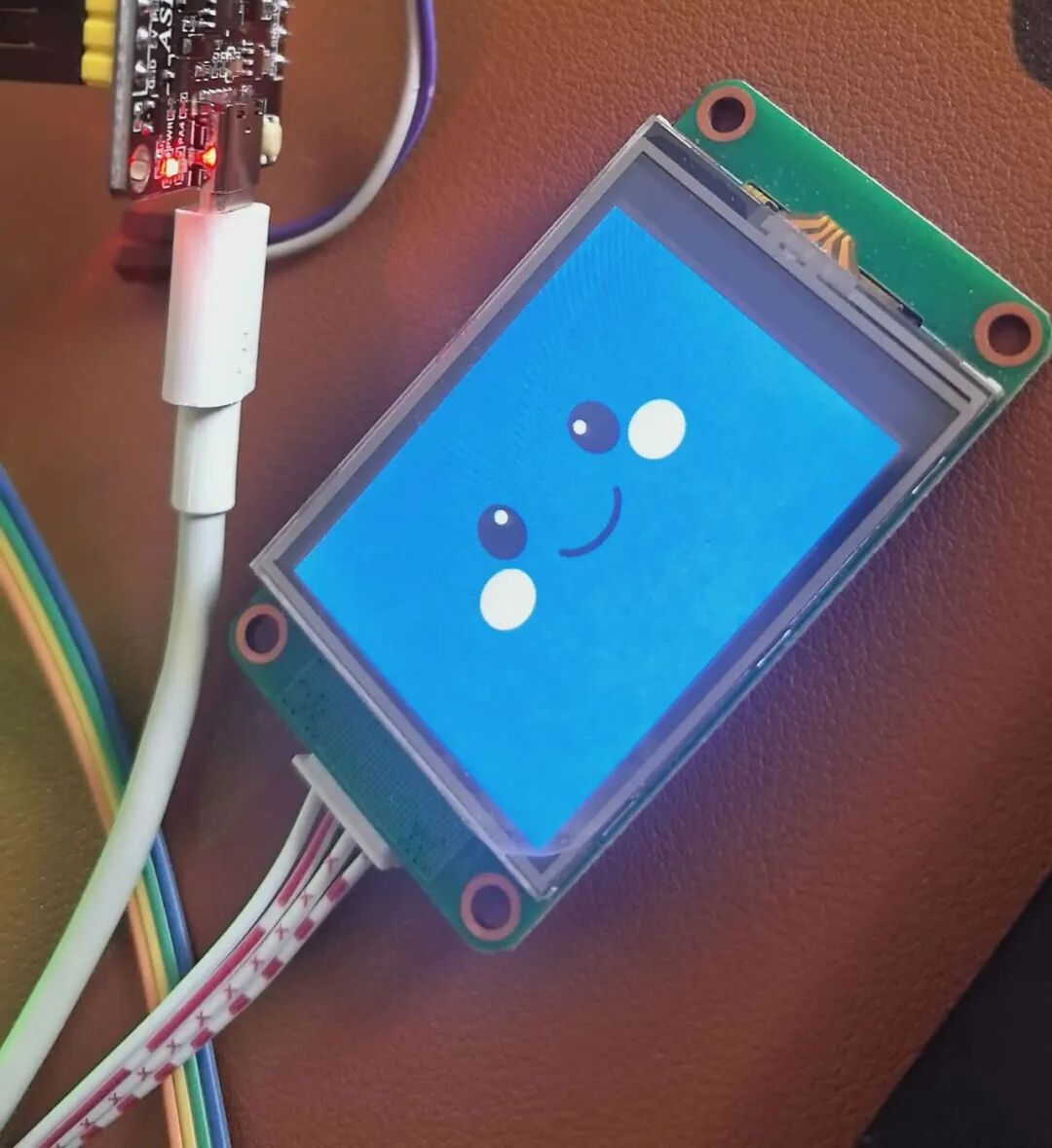

不过还不太满意，希望笑脸能动起来啊。经过一番的折腾，可以笑了：）
已关注
关注
重播 分享 赞
关闭
观看更多
更多
退出全屏
切换到竖屏全屏退出全屏
网安杂谈已关注
分享视频
，时长00:01
0/0
00:00/00:01
切换到横屏模式
继续播放
[ ]
进度条，百分之0
播放
00:00
/
00:01
00:01
倍速
全屏
倍速播放中
0.5倍 0.75倍 1.0倍 1.5倍 2.0倍
超清 流畅
继续观看
AI+硬件 WhaleBot鲸鱼小车复刻工程 TASK4 天问与串口屏调试
观看更多
转载
,
AI+硬件 WhaleBot鲸鱼小车复刻工程 TASK4 天问与串口屏调试
网安杂谈已关注
分享点赞在看
已同步到看一看写下你的评论
视频详情

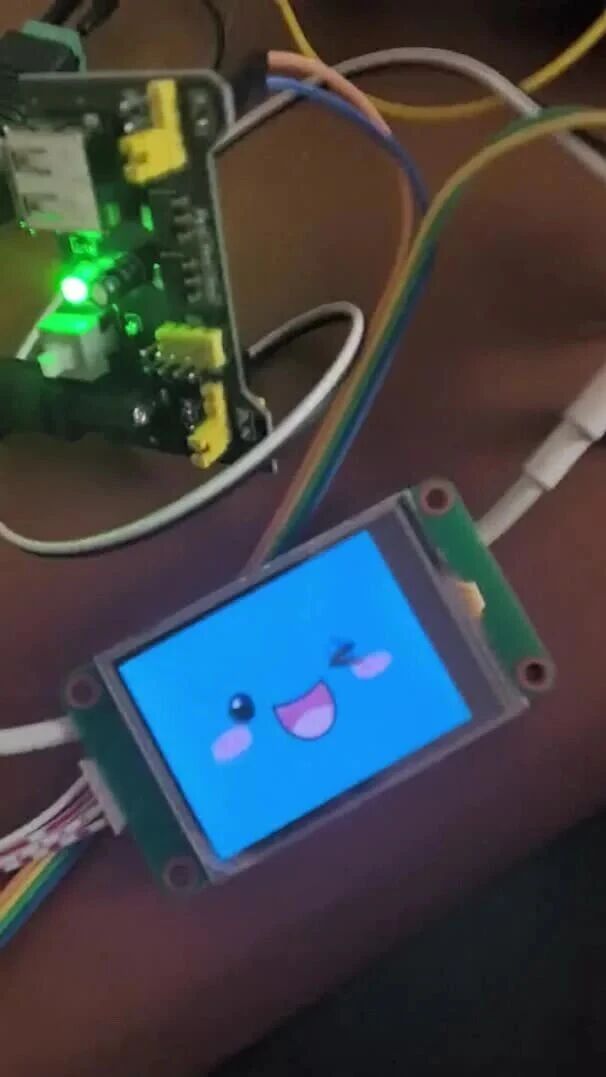

对了，这个屏幕是触摸屏，别浪费了触摸功能呀，又继续折腾改成了这样：
已关注
关注
重播 分享 赞
关闭
观看更多
更多
退出全屏
切换到竖屏全屏退出全屏
网安杂谈已关注
分享视频
，时长00:22
0/0
00:00/00:22
切换到横屏模式
继续播放
[ ]
进度条，百分之0
播放
00:00
/
00:22
00:22
倍速
全屏
倍速播放中
0.5倍 0.75倍 1.0倍 1.5倍 2.0倍
超清 流畅
继续观看
AI+硬件 WhaleBot鲸鱼小车复刻工程 TASK4 天问与串口屏调试
观看更多
转载
,
AI+硬件 WhaleBot鲸鱼小车复刻工程 TASK4 天问与串口屏调试
网安杂谈已关注
分享点赞在看
已同步到看一看写下你的评论
视频详情
折腾完毕，记录一下过程。

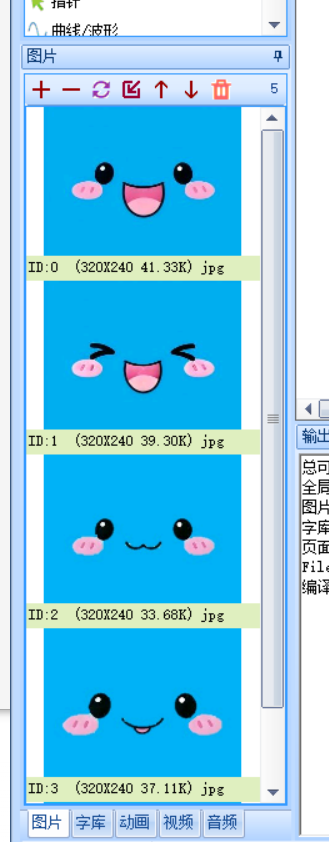

先准备好5张可爱的图片，想要的效果：默认时刻，两张图片交替播放（图0 ↔ 图1）；触摸屏幕时，三张表情图片循环播放（图2 → 图3 → 图4）；松开屏幕后，恢复默认两图交替。添加好图片控件，id0-id4。

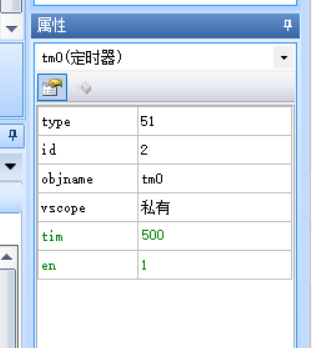

添加定时器，属性设置为tim=500，en=1（表示500ms 一帧，开启自动运行）

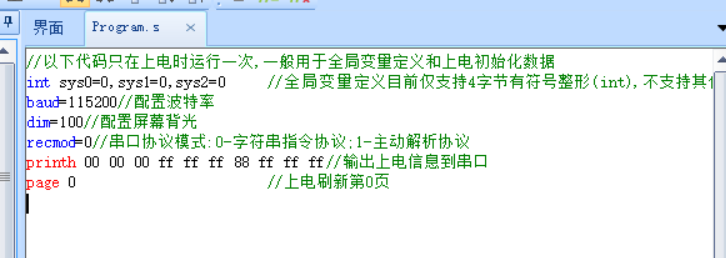

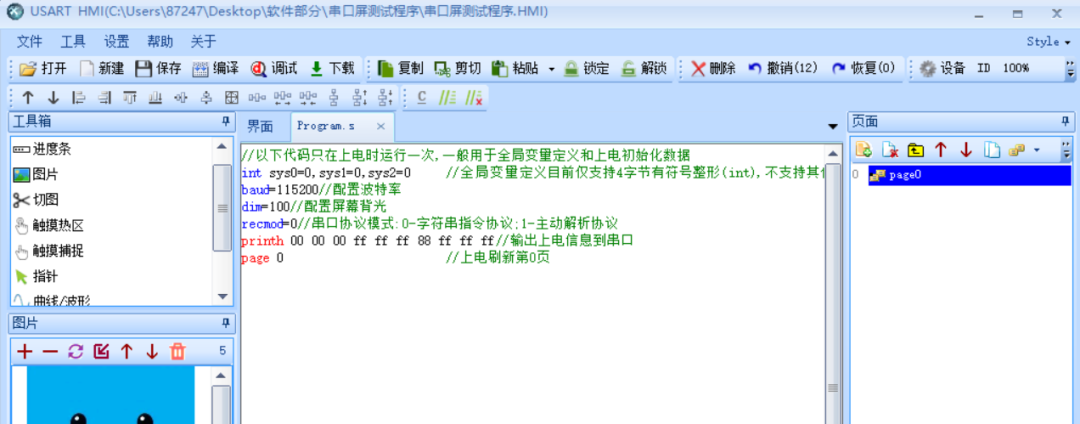

开机代码Program.s
//以下代码只在上电时运行一次,一般用于全局变量定义和上电初始化数据int sys0=0,sys1=0,sys2=0 //全局变量定义目前仅支持4字节有符号整形(int),不支持其他类型的全局变量声明,如需使用字符串类型可以在页面中使用变量控件来实现baud=115200//配置波特率dim=100//配置屏幕背光recmod=0//串口协议模式:0-字符串指令协议;1-主动解析协议printh 00 00 00 ff ff ff 88 ff ff ff//输出上电信息到串口page 0 //上电刷新第0页
sys0 默认交替状态sys1 当前模式（0=默认，1=表情）sys2 表情帧计数

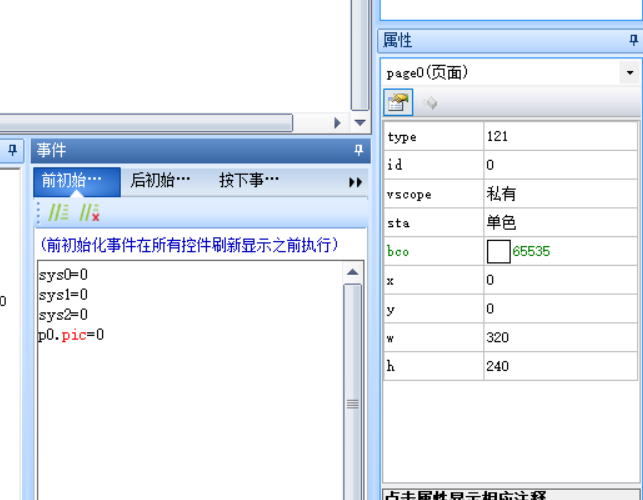

page0前初始化事件
sys0=0sys1=0sys2=0p0.pic=0

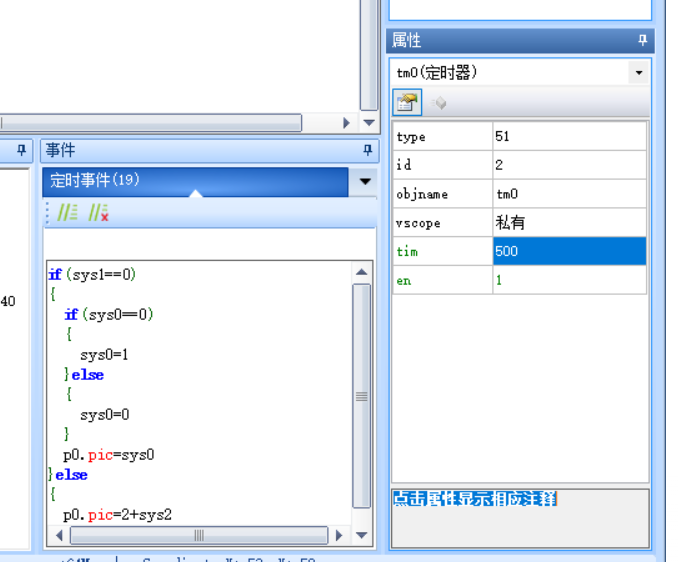

tim0定时事件
if(sys1==0){ // 默认两图交替 if(sys0==0) { sys0=1 } else { sys0=0 }
p0.pic=sys0}else{ // 三张表情循环 p0.pic=2+sys2 sys2=sys2+1
if(sys2>=3) { sys2=0 }}

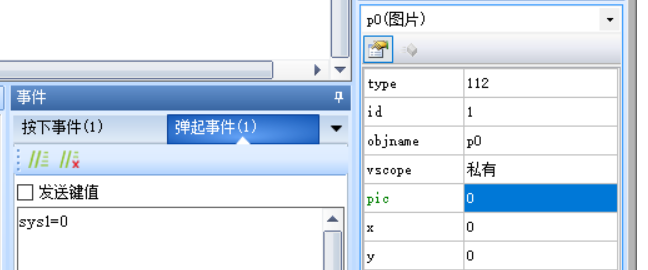

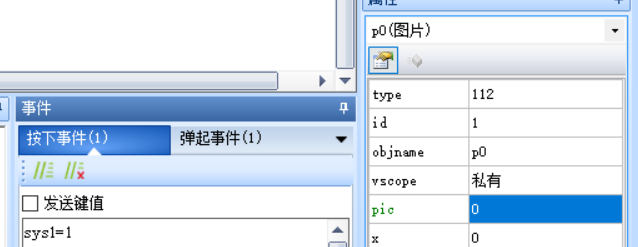

p0(图片)按下事件（sys1=1），弹起事件(sys1=0)
