别再把汇聚当核心！90% 网络架构问题，都源于这 4 个误区

原创

圈圈 圈圈

网络技术干货圈

2026年2月25日 08:12 江苏

点击上方 网络技术干货圈，选择 设为星标

优质文章，及时送达

转载请注明以下内容：

来源：公众号【网络技术干货圈】

作者：圈圈

ID：wljsghq

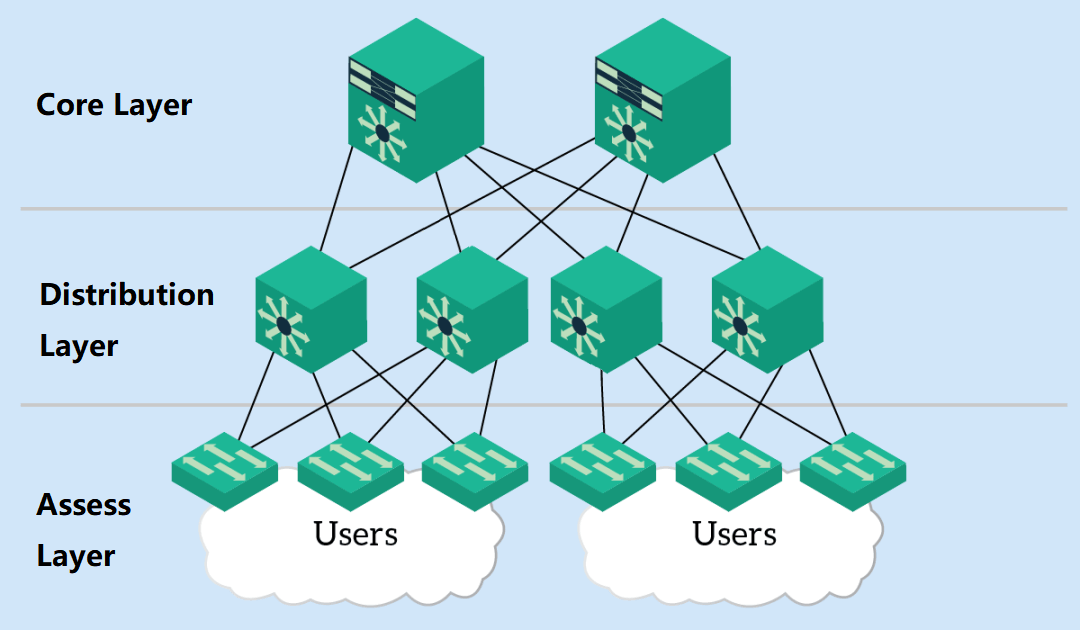

现在的企业网（包括园区网、数据中心）普遍采用分层设计（Hierarchical Design，Cisco经典三层模型）：

• 接入层（Access）：最边缘，连接用户PC、AP、摄像头、IoT。特点：端口密度高（24/48口）、成本低、功能简单（二层为主、PoE+）。
• 汇聚层（Aggregation/Distribution）：接入层的“中转站”，把多台接入交换机流量汇聚起来，做策略控制，再上送到核心。相当于公司中层管理。
• 核心层（Core）：整个网络的“高速骨干+心脏”，只负责极致快速转发，不做复杂策略。相当于公司高层，只管大方向。

为什么不能一台交换机全包？因为规模一大，单台设备处理不了“高密度+高策略+高速度”三个矛盾。分层后，每层专注一件事：接入管连接、汇聚管控制、核心管速度。

中小型网络（<300用户）常把汇聚+核心合并成一台高性能三层交换机；大型网络（>1000用户或多园区）必须严格三层分离。

网络位置与角色分工

汇聚交换机：位于接入与核心之间。

• 角色：流量汇聚点 + 策略执行边界。

• 典型连接：下联10-50台接入交换机（10G/25G端口），上联2-4台核心（40G/100G聚合）。

• 主要职责：

• 聚合流量、负载均衡

• VLAN间路由（SVR）

• ACL、QoS、组播控制、安全过滤

• 广播风暴抑制、DHCP Snooping

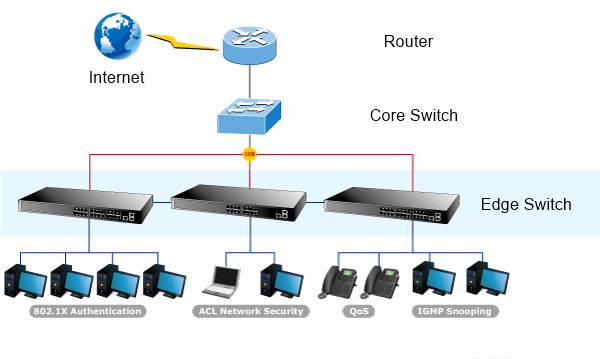

核心交换机：位于网络最中心。

• 角色：纯高速传输骨干。

• 典型连接：下联多台汇聚交换机（100G/400G），上联WAN路由器、防火墙、数据中心互联、互联网出口。

• 主要职责：

• 极致低延迟转发（<1μs）

• 高可用冗余（NSF/SSO、双机热备）

• 负载分担、不丢包

• 原则：尽量少做策略（策略放汇聚，核心只转发）

2024年我们接手一家教育集团，原来的汇聚交换机直接当核心用（只有2个100G上行），5000用户高峰期跨校区视频教学直接卡死。后来我们升级双核心+独立汇聚，延迟从45ms降到0.8ms，用户满意度从62%飙到98%。

流量需要“管”的时候用汇聚，只需要“跑”的时候用核心。

性能参数与交换容量

这是最直观的区别，用数据说话。

**交换容量（Switching Capacity）**公式：至少 = 端口数 × 端口速率 × 2（全双工）× 过载系数（1.2-2）

包转发率（Mpps）：决定每秒能处理多少个64字节小包。

2026年2月主流企业级/数据中心规格（Cisco、华为、H3C真实型号参考）：

汇聚交换机（典型型号）：

• Cisco Catalyst 9300/9400系列、华为S7700、H3C S7500E
• 交换容量：1.6Tbps-25.6Tbps
• 端口：48×10G/25G下行 + 6-12×40G/100G上行
• 转发率：2000-12000 Mpps
• 延迟：2-5μs

核心交换机（典型型号）：

• Cisco Catalyst 9600/Nexus 9000、华为CloudEngine 12800/9800、H3C S12500/S9900X
• 交换容量：57.6Tbps-100Tbps+（支持400G/800G）
• 端口：36-576×100G/400G（模块化）
• 转发率：20000-100000+ Mpps
• 延迟：<1μs（线速无阻塞）

关键数据：

• 汇聚通常处理“东-西流量”（同园区内服务器间），需要高密度中速端口。
• 核心处理“南-北流量”（出互联网、跨数据中心），需要极致带宽和极低延迟。

计算示例（1000用户园区）：

接入层总带宽假设每用户峰值500Mbps → 总500Gbps。

汇聚层需聚合后上行至少1.2Tbps（冗余+突发）。

核心层则需支持多汇聚总和3-5Tbps + 未来扩展。

我们去年给一家银行做压力测试：核心用华为CE12804（57T容量），100G端口满载零丢包；如果换成汇聚级S7700，瞬间缓冲区溢出，丢包率18%。

性能上核心全面碾压，但汇聚“够用就好”更重要。

功能特性与高级协议支持

汇聚交换机：功能丰富，像“多面手”。

• L2/L3全功能
• 丰富QoS（8-64队列、微秒级调度）
• 安全：端口安全、DAI、IPSG、802.1X
• 虚拟化：VXLAN VTEP、EVPN
• 管理：策略路由、PBR、NetFlow/sFlow
• 多播：PIM SM/DM、IGMP Snooping

核心交换机：功能极简，像“F1赛车”。

• 专注L3线速转发
• 高级冗余：GR/NSF/SSO、BFD、FRR（毫秒级切换）
• 虚拟化：VSS/StackWise Virtual、CSS/IRF（跨机箱虚拟化）
• 基本QoS（不做复杂分类）
• 高精度时钟（1588v2）用于金融/5G

重要原则：核心层“策略越少越好”，否则延迟和CPU占用暴增。所有ACL、QoS尽量下沉到汇聚层。

一家证券公司原来在核心做复杂ACL，高峰期CPU 95%，交易系统延迟飙升。后来我们把策略全迁到汇聚，核心CPU降到15%，交易成功率提升到99.999%。

成本、功耗、可靠性和可扩展性

首购成本（2026年2月市场均价，批量含税）：

• 汇聚（48口25G+6×100G）：8-15万
• 核心（模块化100G/400G，2-4槽）：25-80万+

TCO三年计算公式：

采购 + 电费（0.8元/kWh） + 维护 + 停机损失 + 扩容费用

典型中型园区（双汇聚+双核心）：

• 汇聚方案：两台汇聚 ≈ 25万，三年电费约1.2万，TCO ≈ 32万
• 核心方案：两台核心 ≈ 120万，三年电费约2.8万，但停机损失几乎为0，TCO长期更低

功耗：

• 汇聚：满载300-800W（风扇强）
• 核心：满载1000-5000W+（需专用机房空调）

可靠性：

• 汇聚：双机堆叠或VRRP即可
• 核心：必须双核心 + 跨机箱虚拟化 + 电源/风扇全冗余，目标99.999%可用性

扩展性：

• 汇聚：端口密度高，易横向扩展
• 核心：模块化设计，可平滑升级到400G/800G

中小网络用高性能汇聚兼核心（Cisco 9500、华为S8700）；大型网络核心必须独立，且首选模块化。
