二、使用HCL模拟器搭建小型局域网

原创

老五

老五说网络

2026年1月12日 20:02 陕西

点击上方蓝字，关注我们

使用新华三的HCL模拟器

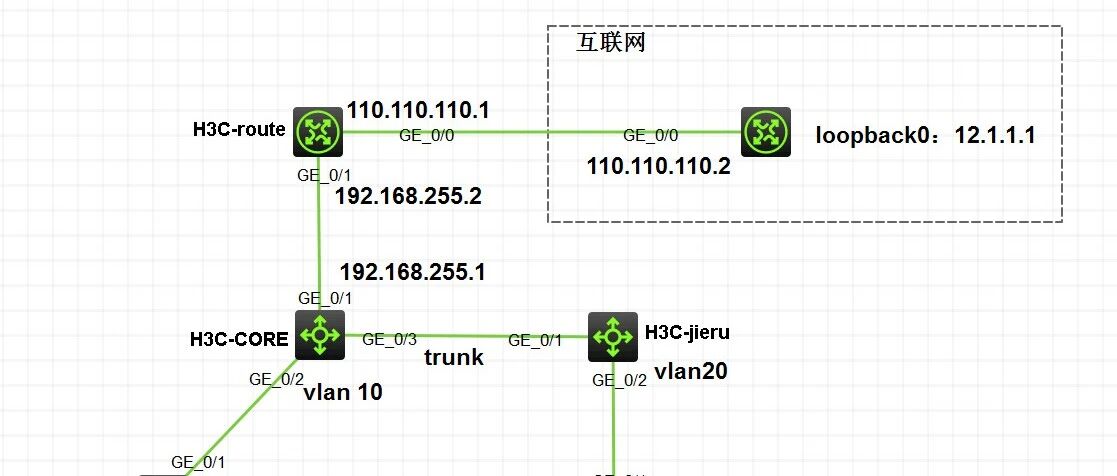

小型局域网配置实验

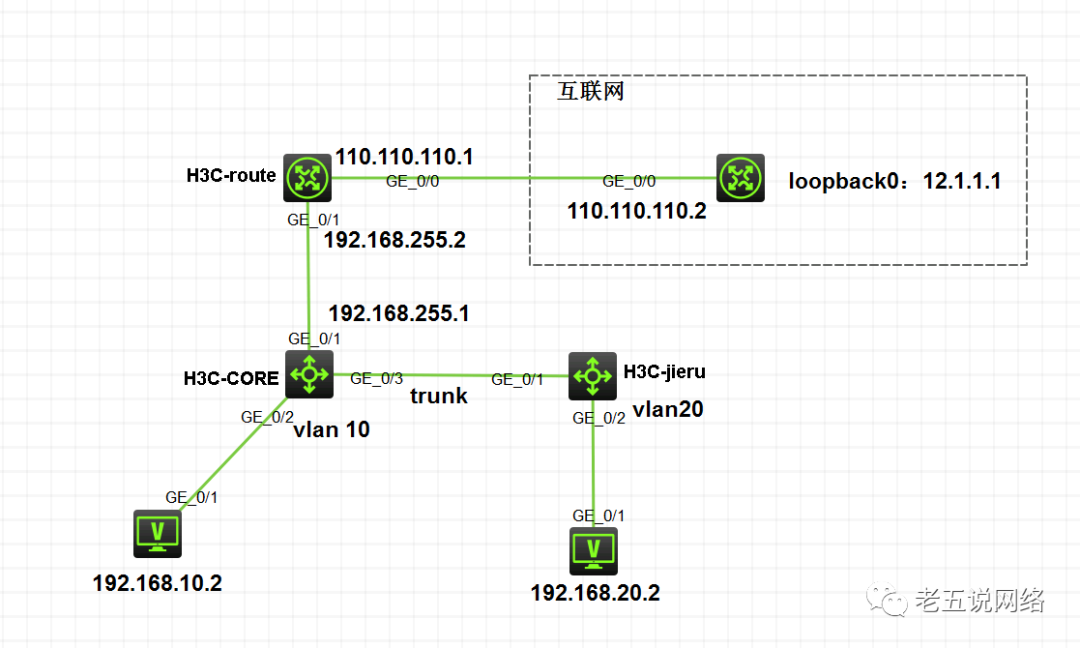

一、实验配置

（1）H3C-CORE设备配置：

sysname H3C-CORE#telnet server enable#vlan 10#vlan 20#vlan 100#vlan 255#interface Vlan-interface10ip address 192.168.10.1 255.255.255.0#interface Vlan-interface20ip address 192.168.20.1 255.255.255.0#interface Vlan-interface100ip address 192.168.100.1 255.255.255.0#interface Vlan-interface255ip address 192.168.255.1 255.255.255.0#interface GigabitEthernet1/0/1port link-mode bridgeport access vlan 255combo enable fiber#interface GigabitEthernet1/0/2port link-mode bridgeport access vlan 10combo enable fiber#interface GigabitEthernet1/0/3port link-mode bridgeport link-type trunkport trunk permit vlan allcombo enable fiber#ip route-static 0.0.0.0 0 192.168.255.2#local-user laowu class managepassword hash $h$6$ZlPzeBg9E4HDIU9A$7VjNtSkH7G5kFW+3lYn1dDzrf8xkqe0dHDzVjNNP59BimKuvgdqpYYLcC2ca3P4QlnFjNWr7WxxkdW+63i4CqQ==service-type telnetauthorization-attribute user-role network-operator#return

（2）H3C-route路由器设备配置：

sysname H3C-route# telnet server enable#nat address-group 1 address 110.110.110.1 110.110.110.1#interface GigabitEthernet0/0 port link-mode route combo enable copper ip address 110.110.110.1 255.255.255.0 nat outbound 2001 address-group 1#interface GigabitEthernet0/1 port link-mode route combo enable copper ip address 192.168.255.2 255.255.255.0# ip route-static 0.0.0.0 0 110.110.110.2 ip route-static 192.168.10.0 24 192.168.255.1 ip route-static 192.168.20.0 24 192.168.255.1#acl basic 2001 rule 5 permit source 192.168.10.0 0.0.0.255 rule 10 permit source 192.168.20.0 0.0.0.255#local-user laowu class manage password hash $h$6$qGyhPQLNJdrrviQR$NHVGfDVDbuj+xbxJeeOB6TAGI8stnstxX1IaBtHJbOkHmdSTzG63z4n/5emHIah/yvN9j2qYNHC/F20g/Iq4jw== service-type telnet authorization-attribute user-role network-operator#return

（3）H3C-jieru设备配置：

sysname H3C-jieru#telnet server enable#vlan 1#vlan 20#vlan 100#interface Vlan-interface100ip address 192.168.100.2 255.255.255.0#interface GigabitEthernet1/0/1port link-mode bridgeport link-type trunkport trunk permit vlan allcombo enable fiber#interface GigabitEthernet1/0/2port link-mode bridgeport access vlan 20combo enable fiber#ip route-static 0.0.0.0 0 192.168.100.1#local-user laowu class managepassword hash $h$6$rkDd9dG7OYebUAtU$Mcnd/G4hs+AWoKEf70YRq441WW+JH7VeZDAgo6vaqRS4Y1SxfUEZtVty+IsAZW7FBboZx9U9bmgjb2YGuAGu4Q==service-type telnetauthorization-attribute user-role network-operator#return

（4）WAI-wang模拟路由器配置：

sysname WAI-wang#interface LoopBack0ip address 12.1.1.1 255.255.255.255#interface GigabitEthernet0/0port link-mode routecombo enable copperip address 110.110.110.2 255.255.255.0#return

二、结果验证

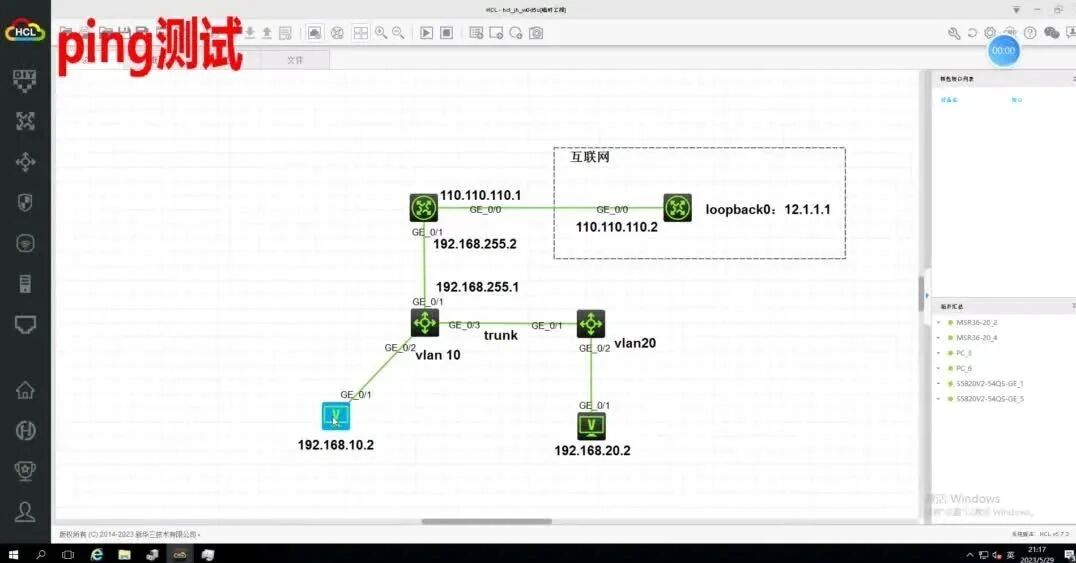

（1）内网PC1内网，外网测试连通性：

已关注

关注

重播 分享 赞

关闭

观看更多

更多

退出全屏

切换到竖屏全屏退出全屏

老五说网络已关注

分享视频

，时长00:37

0/0

00:00/00:37

切换到横屏模式

继续播放

[ ]

进度条，百分之0

播放

00:00

/

00:37

00:37

倍速

全屏

倍速播放中

0.5倍 0.75倍 1.0倍 1.5倍 2.0倍

超清 流畅

继续观看

二、使用HCL模拟器搭建小型局域网

观看更多

原创

,

二、使用HCL模拟器搭建小型局域网

老五说网络已关注

分享点赞在看

已同步到看一看写下你的评论

视频详情

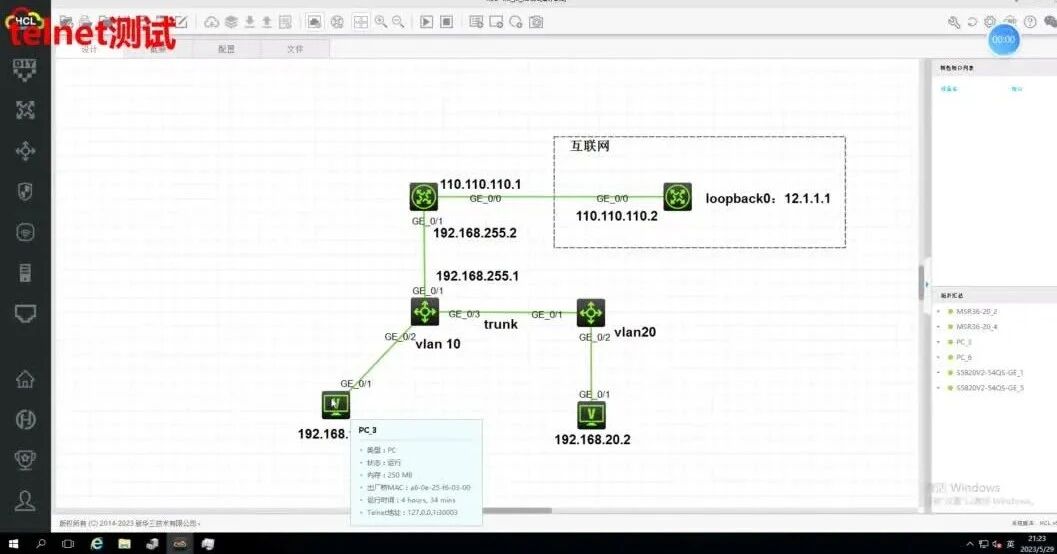

（2）内网PC1通过telnet方式登录管理设备：
