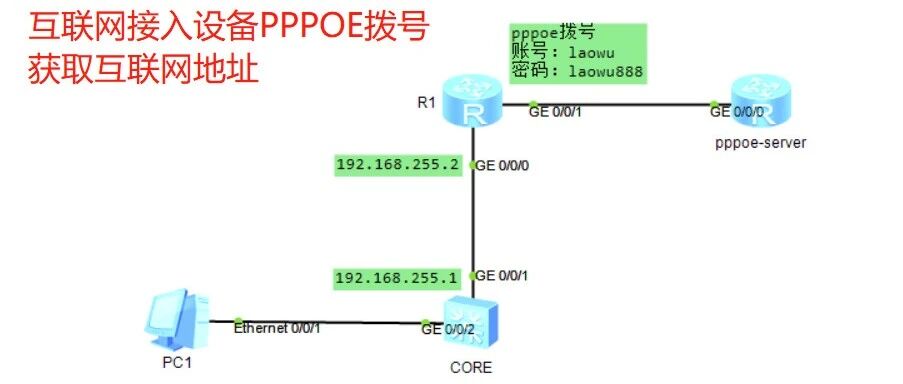

cover_image

三、如何使用PPPOE拨号上网？

原创

老五

老五说网络

2026年1月12日 20:02 陕西

点击上方蓝字，关注我们

“老五工作室”

PPPOE拨号上网

“老五工作室”部署了一台路由器R1。路由器R1作为互联网接入设备，为内网用户提供上网服务。由于“老五工作室”资金有限，所以工作室只能购买家庭宽带，使用PPPOE的拨号方式访问互联网，部署在互联网接入设备的上行接口。老五希望在路由器上配置NAT功能，使内网用户192.168.10.0/24可以通过公网口的IP地址访问Internet。

地址规划：

pppoe-server网关地址：110.110.110.1/24

R1与CORE互联地址：192.168.255.0/24

内网用户地址网段：192.168.10.0/24

PPPOE地址池部署在pppoe-server路由器，PPPOE地址池网段：110.110.110.0/24 网关地址是：110.110.110.1/24

pppoe客户端账号：laowu，密码：laowu888。

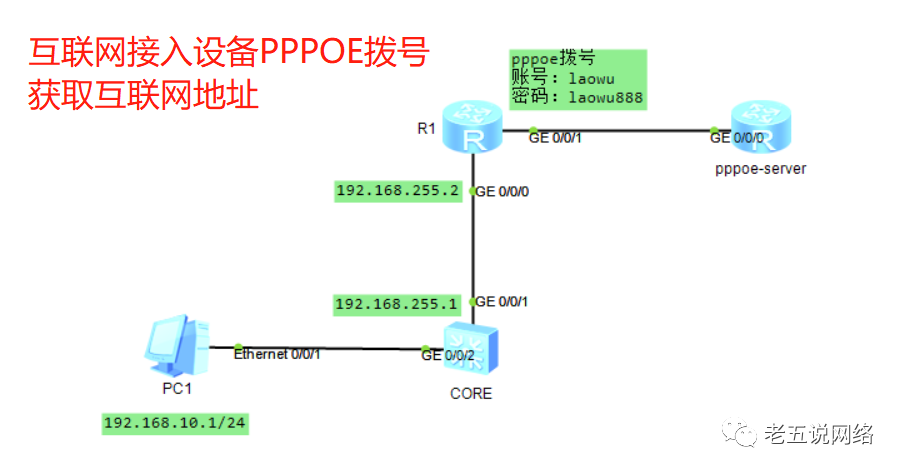

“老五工作室”网络拓扑

一、实验配置

（1）CORE设备配置：

sysname&nbsp;CORE#vlan&nbsp;batch&nbsp;10&nbsp;255#interface&nbsp;Vlanif10ip&nbsp;address&nbsp;192.168.10.254&nbsp;255.255.255.0#interface&nbsp;Vlanif255ip&nbsp;address&nbsp;192.168.255.1&nbsp;255.255.255.0#interface&nbsp;GigabitEthernet0/0/1port&nbsp;link-type accessport&nbsp;default vlan&nbsp;255#interface&nbsp;GigabitEthernet0/0/2port&nbsp;link-type accessport&nbsp;default vlan&nbsp;10#ip&nbsp;route-static&nbsp;0.0.0.0&nbsp;0.0.0.0&nbsp;192.168.255.2#

（2）R1路由器设备配置：

sysname&nbsp;R1#acl&nbsp;number&nbsp;3000&nbsp;&nbsp;rule&nbsp;5&nbsp;permit ip source&nbsp;192.168.10.0&nbsp;0.0.0.255&nbsp;#interface&nbsp;Dialer1link-protocol pppppp&nbsp;chap user laowuppp&nbsp;chap password cipher %$%$#g%(UT*+G3J>uRQK4_0C,.z{%$%$ip&nbsp;address ppp-negotiatedialer&nbsp;user laowudialer&nbsp;bundle&nbsp;1nat&nbsp;outbound&nbsp;3000#interface&nbsp;GigabitEthernet0/0/0ip&nbsp;address&nbsp;192.168.255.2&nbsp;255.255.255.0&nbsp;#interface&nbsp;GigabitEthernet0/0/1pppoe-client dial-bundle-number&nbsp;1&nbsp;#ip&nbsp;route-static&nbsp;0.0.0.0&nbsp;0.0.0.0&nbsp;Dialer1ip&nbsp;route-static&nbsp;192.168.10.0&nbsp;255.255.255.0&nbsp;192.168.255.1#

（3）pppoe-server设备配置：

sysname&nbsp;PPPOE-Server#dhcp&nbsp;enable#ip&nbsp;pool pppoe-servergateway-list&nbsp;110.110.110.1&nbsp;network&nbsp;110.110.110.0&nbsp;mask&nbsp;255.255.255.0&nbsp;#aaa&nbsp;local-user laowu password cipher %$%$~j&>R5X/[email protected]{00`=+\Oj$KZ%$%$local-user laowu service-type ppp#interface&nbsp;Virtual-Template1ppp&nbsp;authentication-mode chap&nbsp;remote&nbsp;address pool pppoe-serverip&nbsp;address&nbsp;110.110.110.1&nbsp;255.255.255.0&nbsp;#interface&nbsp;GigabitEthernet0/0/0pppoe-server bind Virtual-Template&nbsp;1#

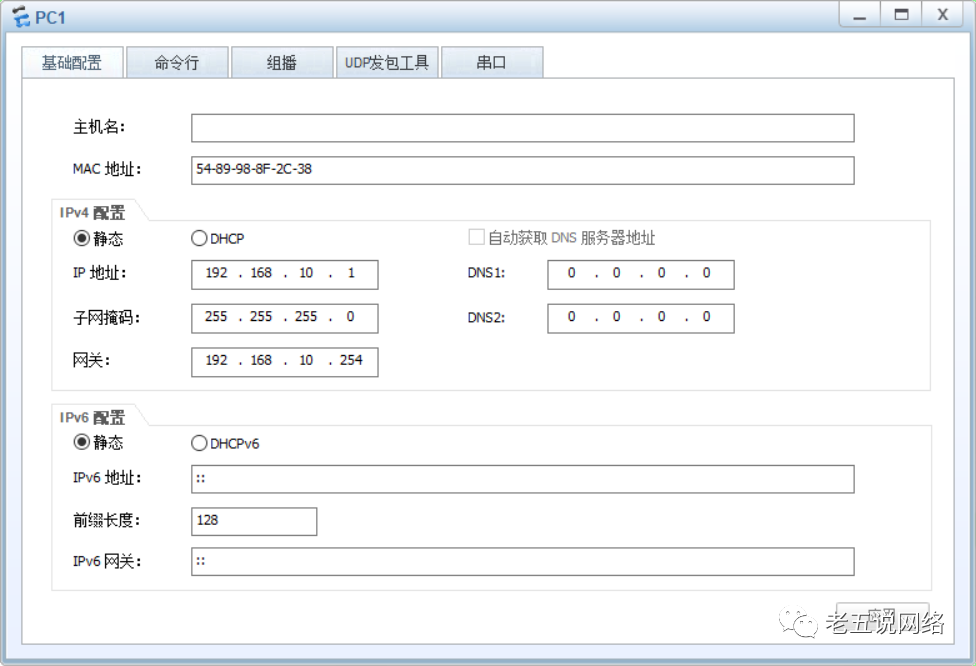

（4）内网用户PC1主机：

二、结果验证

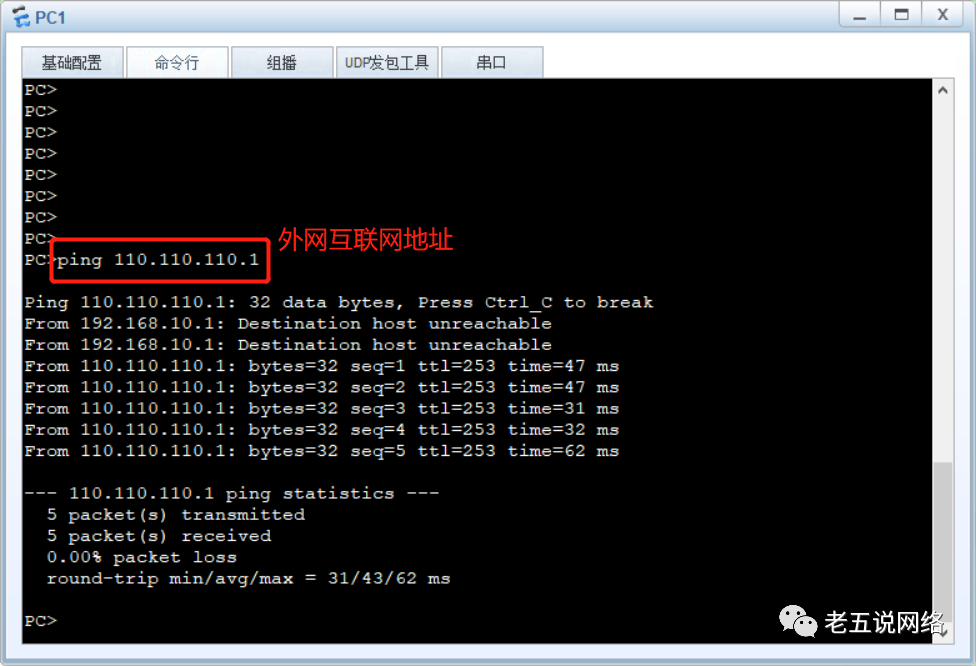

（1）内网PC1与110.110.110.1测试连通性：

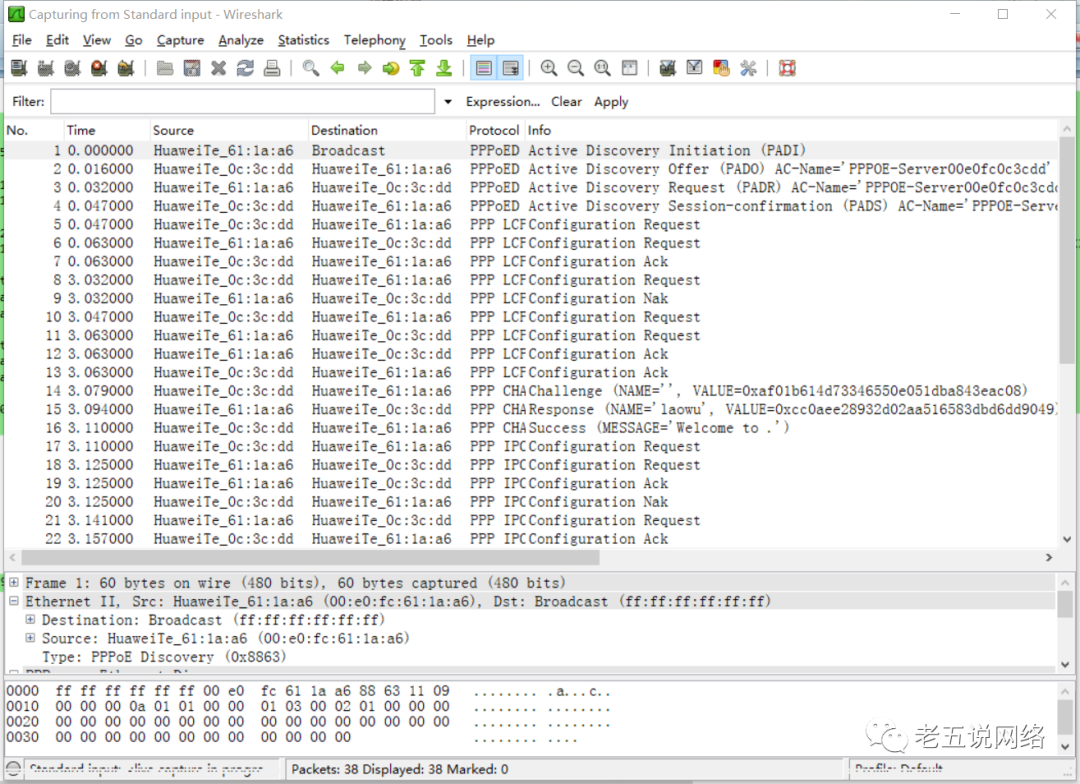

（2）查看路由器R1的PPPOE拨号获取地址以及获取数过程：
