网络协议—BGP协议

原创

老五

老五说网络

2025年12月29日 16:30 陕西

一、基本概念

BGP（Border Gateway Protocol，边界网关协议）是互联网核心的外部网关协议（EGP），用于在不同的自治系统（Autonomous System, AS）之间交换路由信息。它是目前唯一广泛使用的域间路由协议，负责在全球范围内实现互联网的可达性。

自治系统（AS）：由一个组织或 ISP 管理的一组 IP 前缀和路由器，使用统一的内部路由策略。
AS 号（ASN）：每个 AS 有一个唯一的编号（16 位或 32 位），如 AS15169（Google）、AS13335（Cloudflare）。
eBGP（External BGP）：运行在不同 AS 之间的 BGP，用于交换外部路由。
iBGP（Internal BGP）：运行在同一 AS 内部的 BGP，用于将外部路由在整个 AS 内传播。

二、BGP 报文类型和邻居状态

1、报文类型

Open：建立邻居关系（包含 ASN、BGP 版本、Hold Time 等）
Update：通告或撤销路由（携带 NLRI、路径属性等）
Keepalive：维持 BGP 会话（默认每 60 秒一次）
Notification：报告错误并关闭连接
Route-refresh（可选）：请求对等体重新发送路由（用于软重配）

2、邻居状态

Idle（空闲）：初始状态，拒绝所有连接；等待启动事件（如配置邻居）
Connect（连接）：尝试 TCP 连接发起 TCP SYN，等待三次握手完成
Active（活跃）：主动重试连接 TCP 失败后，持续尝试建立连接
OpenSent（Open 已发送）：已发送 Open 报文，等待对方的 Open 报文
OpenConfirm（Open 已确认）：等待 Keepalive 收到对方 Open 后，等待 Keepalive 或 Notification
Established（已建立）：正常运行，可交换 Update、Keepalive 等路由信息。

三、BGP基本配置实验

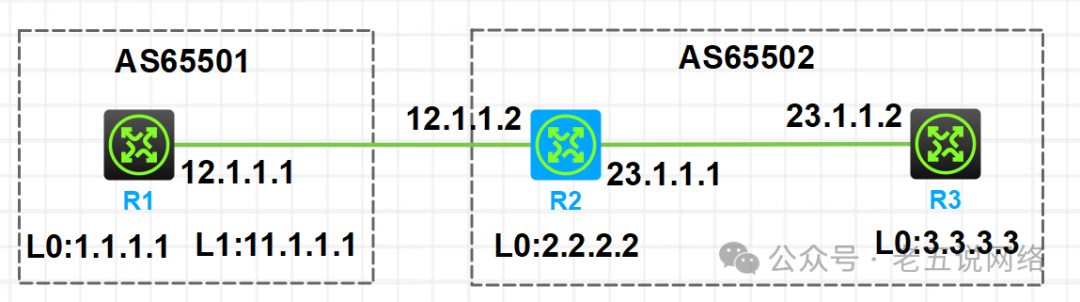

1、实验拓扑

2、实验配置

R1:

#&nbsp;sysname&nbsp;R1#interface&nbsp;LoopBack0&nbsp;ip&nbsp;address&nbsp;1.1.1.1&nbsp;255.255.255.255#interface&nbsp;LoopBack1&nbsp;ip&nbsp;address&nbsp;11.1.1.1&nbsp;255.255.255.255#interface&nbsp;GigabitEthernet0/0&nbsp;port&nbsp;link-mode route&nbsp;combo&nbsp;enable copper&nbsp;ip&nbsp;address&nbsp;12.1.1.1&nbsp;255.255.255.0#bgp&nbsp;65501&nbsp;router-id&nbsp;1.1.1.1&nbsp;peer&nbsp;12.1.1.2&nbsp;as-number&nbsp;65502&nbsp;#&nbsp;address-family ipv4 unicast&nbsp;&nbsp;network&nbsp;1.1.1.1&nbsp;255.255.255.255&nbsp;&nbsp;network&nbsp;11.1.1.1&nbsp;255.255.255.255&nbsp;&nbsp;peer&nbsp;12.1.1.2&nbsp;enable#

R2:

#&nbsp;sysname&nbsp;R2#ospf&nbsp;1&nbsp;area&nbsp;0.0.0.0&nbsp;&nbsp;network&nbsp;2.2.2.2&nbsp;0.0.0.0&nbsp;&nbsp;network&nbsp;23.1.1.0&nbsp;0.0.0.255#interface&nbsp;LoopBack0&nbsp;ip&nbsp;address&nbsp;2.2.2.2&nbsp;255.255.255.255#interface&nbsp;GigabitEthernet0/0&nbsp;port&nbsp;link-mode route&nbsp;combo&nbsp;enable copper&nbsp;ip&nbsp;address&nbsp;12.1.1.2&nbsp;255.255.255.0#interface&nbsp;GigabitEthernet0/1&nbsp;port&nbsp;link-mode route&nbsp;combo&nbsp;enable copper&nbsp;ip&nbsp;address&nbsp;23.1.1.1&nbsp;255.255.255.0#bgp&nbsp;65502&nbsp;router-id&nbsp;2.2.2.2&nbsp;peer&nbsp;3.3.3.3&nbsp;as-number&nbsp;65502&nbsp;peer&nbsp;3.3.3.3&nbsp;connect-interface LoopBack0&nbsp;peer&nbsp;12.1.1.1&nbsp;as-number&nbsp;65501&nbsp;#&nbsp;address-family ipv4 unicast&nbsp;&nbsp;import-route direct&nbsp;&nbsp;peer&nbsp;3.3.3.3&nbsp;enable&nbsp;&nbsp;peer&nbsp;12.1.1.1&nbsp;enable#

R3:

#&nbsp;sysname&nbsp;R3#ospf&nbsp;1&nbsp;area&nbsp;0.0.0.0&nbsp;&nbsp;network&nbsp;3.3.3.3&nbsp;0.0.0.0&nbsp;&nbsp;network&nbsp;23.1.1.0&nbsp;0.0.0.255#interface&nbsp;LoopBack0&nbsp;ip&nbsp;address&nbsp;3.3.3.3&nbsp;255.255.255.255#interface&nbsp;GigabitEthernet0/0&nbsp;port&nbsp;link-mode route&nbsp;combo&nbsp;enable copper&nbsp;ip&nbsp;address&nbsp;23.1.1.2&nbsp;255.255.255.0#bgp&nbsp;65502&nbsp;router-id&nbsp;3.3.3.3&nbsp;peer&nbsp;2.2.2.2&nbsp;as-number&nbsp;65502&nbsp;peer&nbsp;2.2.2.2&nbsp;connect-interface LoopBack0&nbsp;#&nbsp;address-family ipv4 unicast&nbsp;&nbsp;peer&nbsp;2.2.2.2&nbsp;enable#

3、实验验证

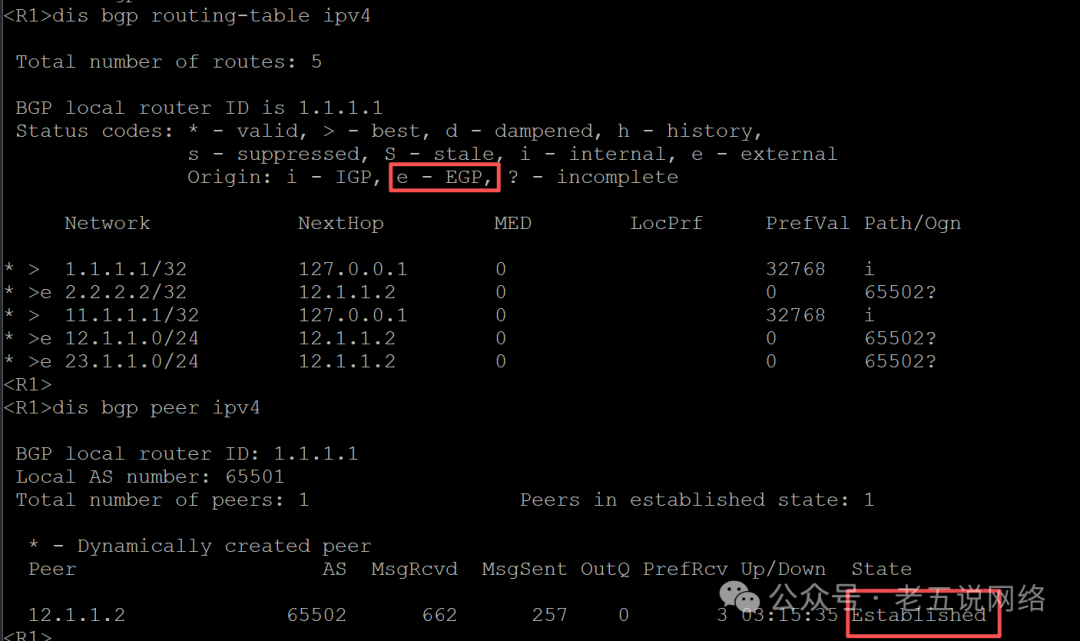

R1:邻居关系以及BGP路由表

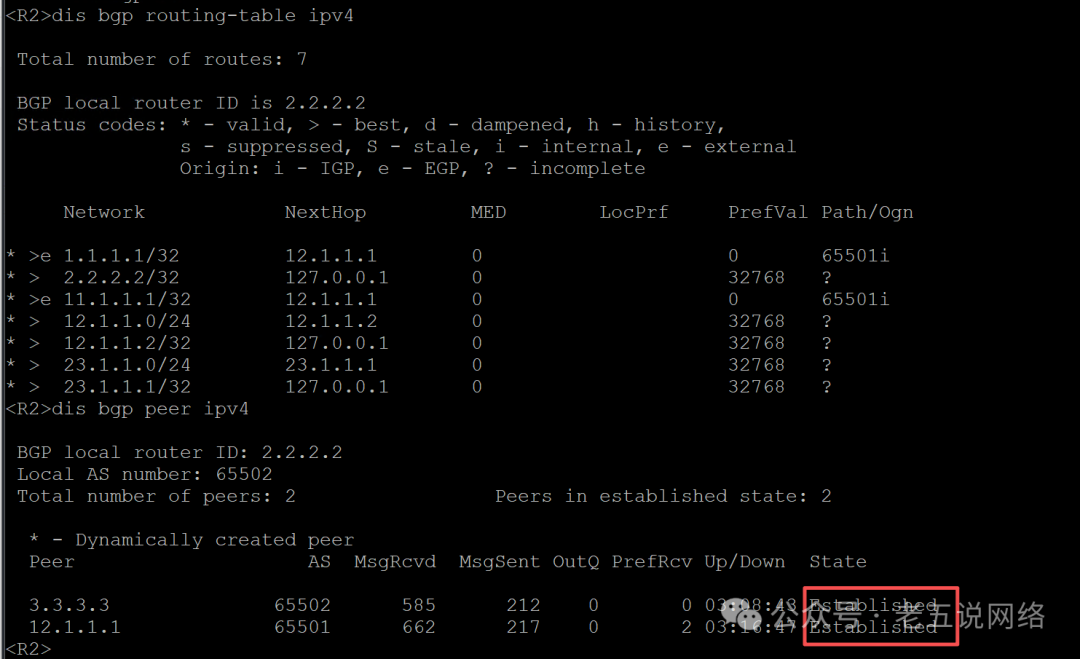

R2:邻居关系以及BGP路由表

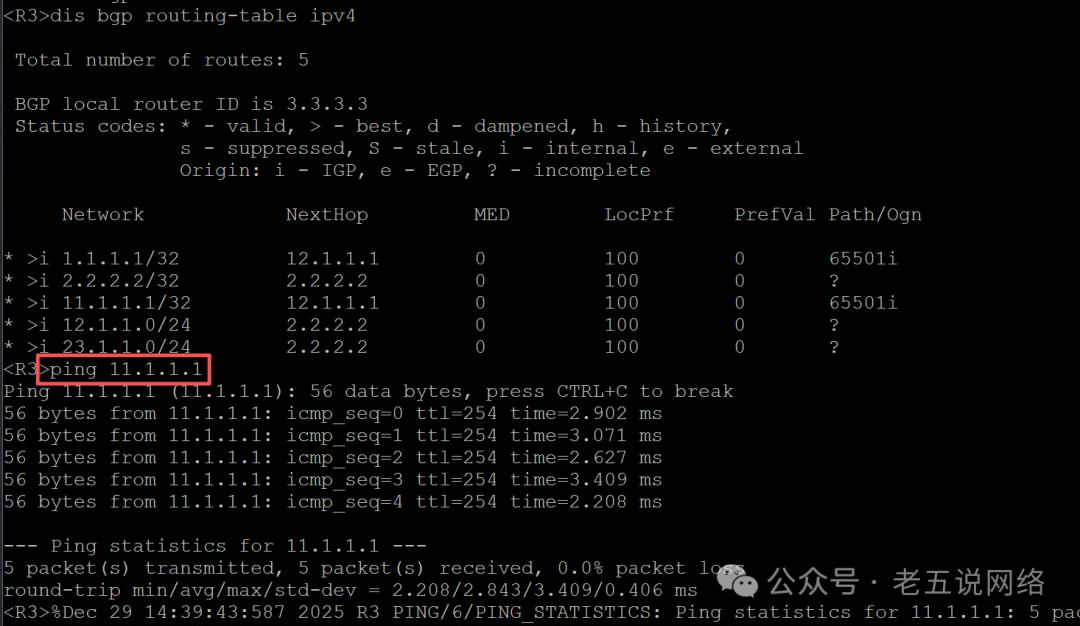

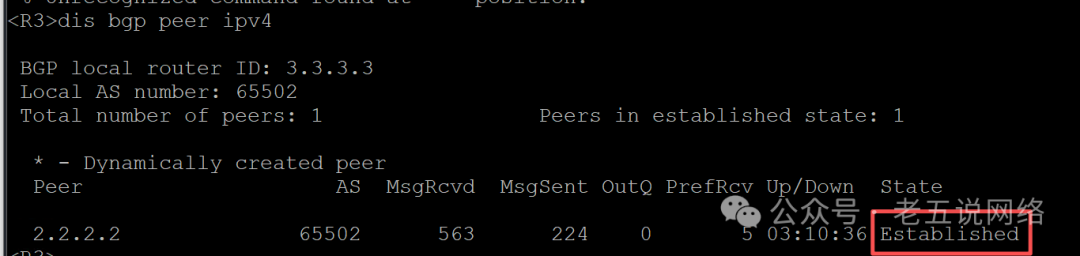

R3:邻居关系，BGP路由表，连通性测试

四、BGP协议报文分析

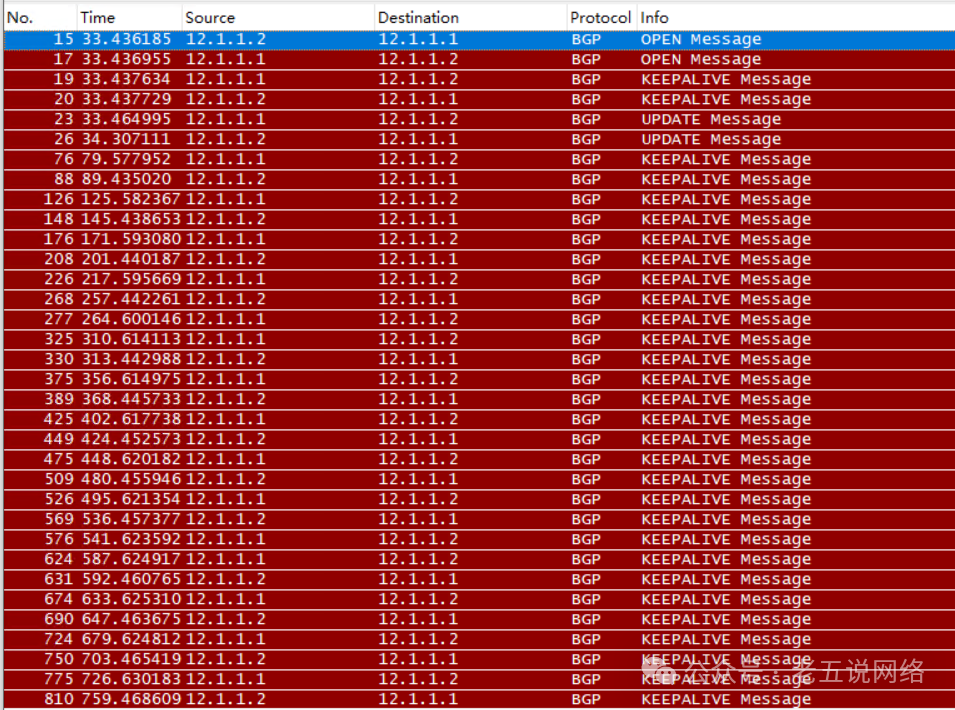

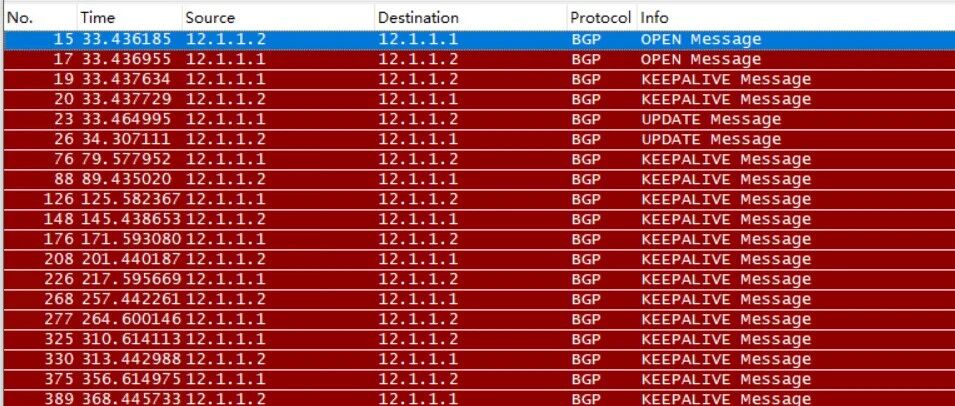

上述内容描述两个设备之间的BGP对等体通信，源 IP 和目标 IP 是 12.1.1.1 和 12.1.1.2。这是典型的BGP邻居关系建立过程。

1、OPEN报文：BGP 会话建立流程（正常）

双方都发送了 OPEN 消息，表示尝试建立 BGP 会话。
通常在收到对方 OPEN 后，如果参数匹配（如 AS 号、版本），就会进入 Established 状态。

说明：BGP 会话已成功建立！

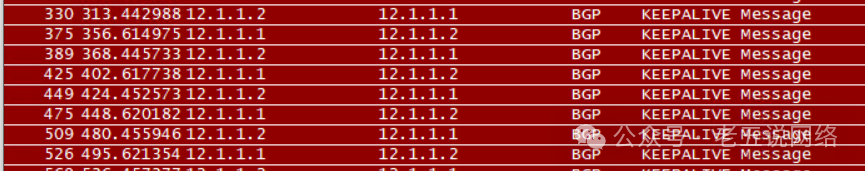

️2、KEEPALIVE报文：消息频繁交换

大量的 KEEPALIVE Message 在双向传输，时间间隔大约为 60 秒左右，符合默认的 Hold Timer = 180s, Keepalive = 60s 的设置。

说明：BGP 会话稳定运行中，没有中断。

3、UPDATE报文：路由更新

表示双方交换了路由信息
通常在 BGP 建立后，会通过 UPDATE 发送可达路径或撤销路由

说明：BGP 路由已开始同步，网络处于正常工作状态

分析新增路由或者撤销路由的报文

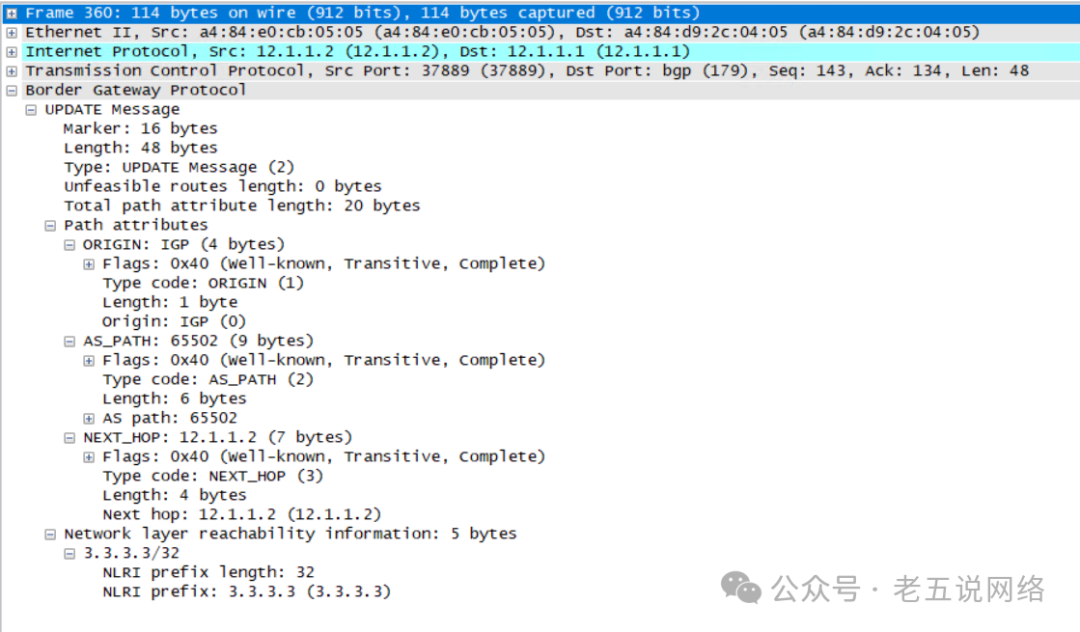

注：新增对 IP 地址 3.3.3.3/32 的路由宣告，提供完整路径信息，让对等体知道如何到达该网络。

边界网关协议（BGP）&nbsp; &nbsp; 更新消息（UPDATE&nbsp;Message）&nbsp; &nbsp; &nbsp; &nbsp; 标记：16&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 长度：48&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 类型：更新消息（2）&nbsp; &nbsp; &nbsp; &nbsp; 不可达路由长度：0&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 总路径属性长度：20&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 路径属性：&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; ORIGIN：IGP（4&nbsp;字节）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 标志：0x40（公认、可传递、完整）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 类型码：ORIGIN（1）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 长度：1&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 起源：IGP（0）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; AS_PATH：65502（9&nbsp;字节）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 标志：0x40（公认、可传递、完整）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 类型码：AS_PATH（2）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 长度：6&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;&nbsp;AS&nbsp;路径：65502&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; NEXT_HOP：12.1.1.2（7&nbsp;字节）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 标志：0x40（公认、可传递、完整）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 类型码：NEXT_HOP（3）&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 长度：4&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 下一跳：12.1.1.2（即本设备地址）&nbsp; &nbsp; &nbsp; &nbsp; 网络层可达性信息（NLRI）：5&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;&nbsp;3.3.3.3/32&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; NLRI 前缀长度：32&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; NLRI 前缀：3.3.3.3（即 IP 地址&nbsp;3.3.3.3）

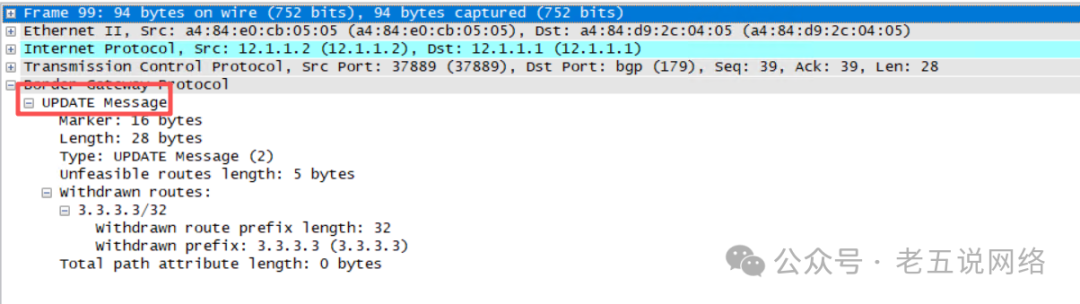

注：撤销了对 IP 地址 3.3.3.3/32 的路由宣告，该网络不可达的报文。

边界网关协议（BGP）&nbsp; &nbsp; 更新消息（UPDATE&nbsp;Message）&nbsp; &nbsp; &nbsp; &nbsp; 标记：16&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 长度：28&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 类型：更新消息（2）&nbsp; &nbsp; &nbsp; &nbsp; 不可达路由长度：5&nbsp;字节&nbsp; &nbsp; &nbsp; &nbsp; 撤销的路由：&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;3.3.3.3/32&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 撤销路由前缀长度：32&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 撤销的前缀：3.3.3.3（即 IP 地址&nbsp;3.3.3.3）&nbsp; &nbsp; &nbsp; &nbsp; 总路径属性长度：0&nbsp;字节

4、Notification 报文

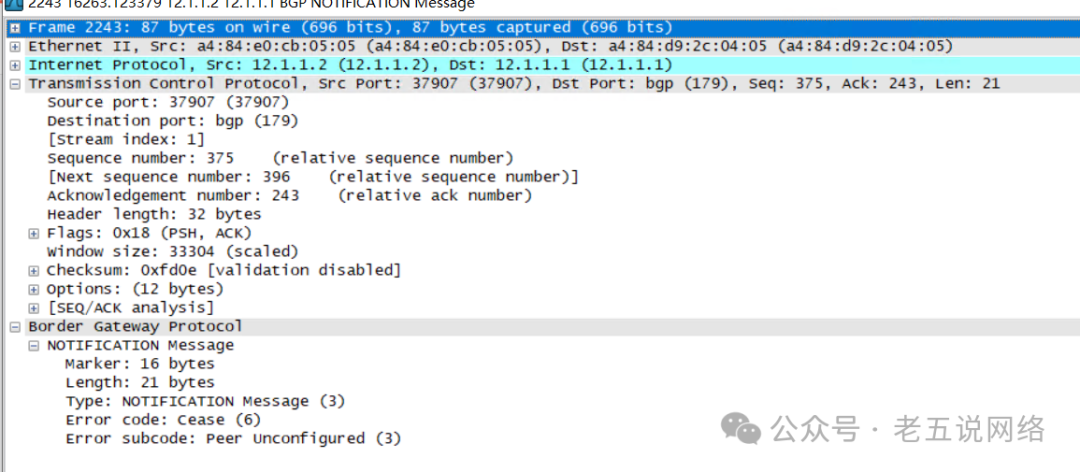

通过在R2上进行删除了邻居指向后，12.1.1.2 发送给 12.1.1.1，主动终止 BGP 会话，产生了Notification 报文。具体报文格式如下：

边界网关协议（BGP）&nbsp; &nbsp; 通知消息（NOTIFICATION Message）&nbsp; &nbsp; &nbsp; &nbsp; 标记：16 字节&nbsp; &nbsp; &nbsp; &nbsp; 长度：21 字节&nbsp; &nbsp; &nbsp; &nbsp; 类型：通知消息（3）&nbsp; &nbsp; &nbsp; &nbsp; 错误代码：终止（Cease）（6）&nbsp; &nbsp; &nbsp; &nbsp; 错误子代码：对端未配置（Peer Unconfigured）（3）

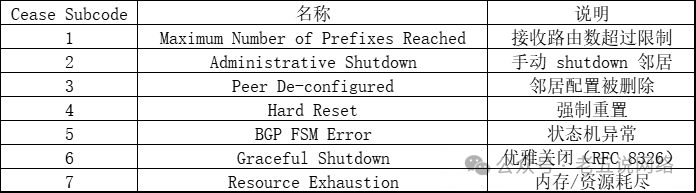

小知识：常见的 Cease Subcode
