IEC 62351标准的第六部分 (IEC 62351-6) 专门为IEC 61850系列协议中用于变电站自动化系统内部的实时、对时间要求严格的通信提供安全机制。

该部分重点关注以下两个关键报文类型：

1. GOOSE (Generic Object-Oriented Substation Events)：通用面向对象变电站事件报文，用于快速传输跳闸命令、联锁信号等关键控制信息。
2. SV (Sampled Values)：采样值报文，用于传输电流和电压互感器的实时测量数据。

主要内容和目标包括：

• 应对时间敏感性挑战：GOOSE和SV报文需要在极短的时间限制内（通常小于4毫秒）完成传输和处理。传统的完全加密或复杂的安全机制可能会引入不可接受的延迟。
• 身份认证与数据完整性：为了满足实时性要求，IEC 62351-6 主要侧重于提供源身份认证（验证报文确实来自声称的设备）和数据完整性（确保报文在传输过程中未被篡改）。
• 防止重放攻击：该标准定义了防止攻击者记录并重放有效报文的方法。
• 使用数字签名：安全机制通常涉及在报文末尾添加数字签名（例如基于RSA或HMAC的方案），而不是对整个数据包进行完全加密。
• 证书管理：它规定了使用X.509数字证书来管理和验证设备身份，这是实现信任链的基础。

IEC 62351标准的第六部分是规范电力系统里设备之间“验明正身”的问题，确保和你通讯的确实是那个设备，而不是冒牌货或黑客。核心目标：防止坏人冒充设备搞破坏。

电力系统里有很多智能设备（比如变电站里的保护装置、控制器、RTU、电表、SCADA服务器等），它们之间需要互相发送指令和数据来控制电网运行（比如“合上开关”、“断开线路”、“报告电流值”）。它们会面临以下风险：

• 中间人冒充： 一个黑客能不能伪装成变电站里的保护装置，给控制中心发假数据（比如“一切正常”，实际线路已经着火了）？

• 中间人篡改指令： 控制中心发出的指令（比如“断开断路器”）在传输过程中，会不会被黑客截获、修改成“合上断路器”（这可能导致灾难性事故）？

• 中间人重放指令： 黑客录下之前一个有效的“断开断路器”指令，然后在不需要的时候重复发送，导致电网无故停电？

所以第六部分要求设备必须带“工作证”（数字证书或预共享密钥）：参与重要通信的设备必须有自己的“身份证明”。

两种主要方式：

数字证书： 像电子身份证，由权威机构（证书颁发机构 CA）签发，证明“这个设备就是它声称的那个设备”。

预共享密钥： 有点像事先约定好的暗号或口令。双方设备在配置时就设置好一个只有它们知道的秘密密钥。

重点防护对象：标准特别强调保护以下两种对电网稳定运行至关重要的协议：

• IEC 60870-5-104：用于调度中心与变电站之间的远程监控与控制。

• IEC 61850 MMS：用于智能变电站内高级设备间的复杂数据交互。

安全TLS协议或 MAC的交互流程

无论是TLS还是MAC，其目标都是解决通信中的两大根本问题—— “你是谁？”（身份认证） 和 “你的话有没有被掉包？”（完整性）。TLS更进一步，解决了 “你们的对话有没有被偷听？”（保密性）。

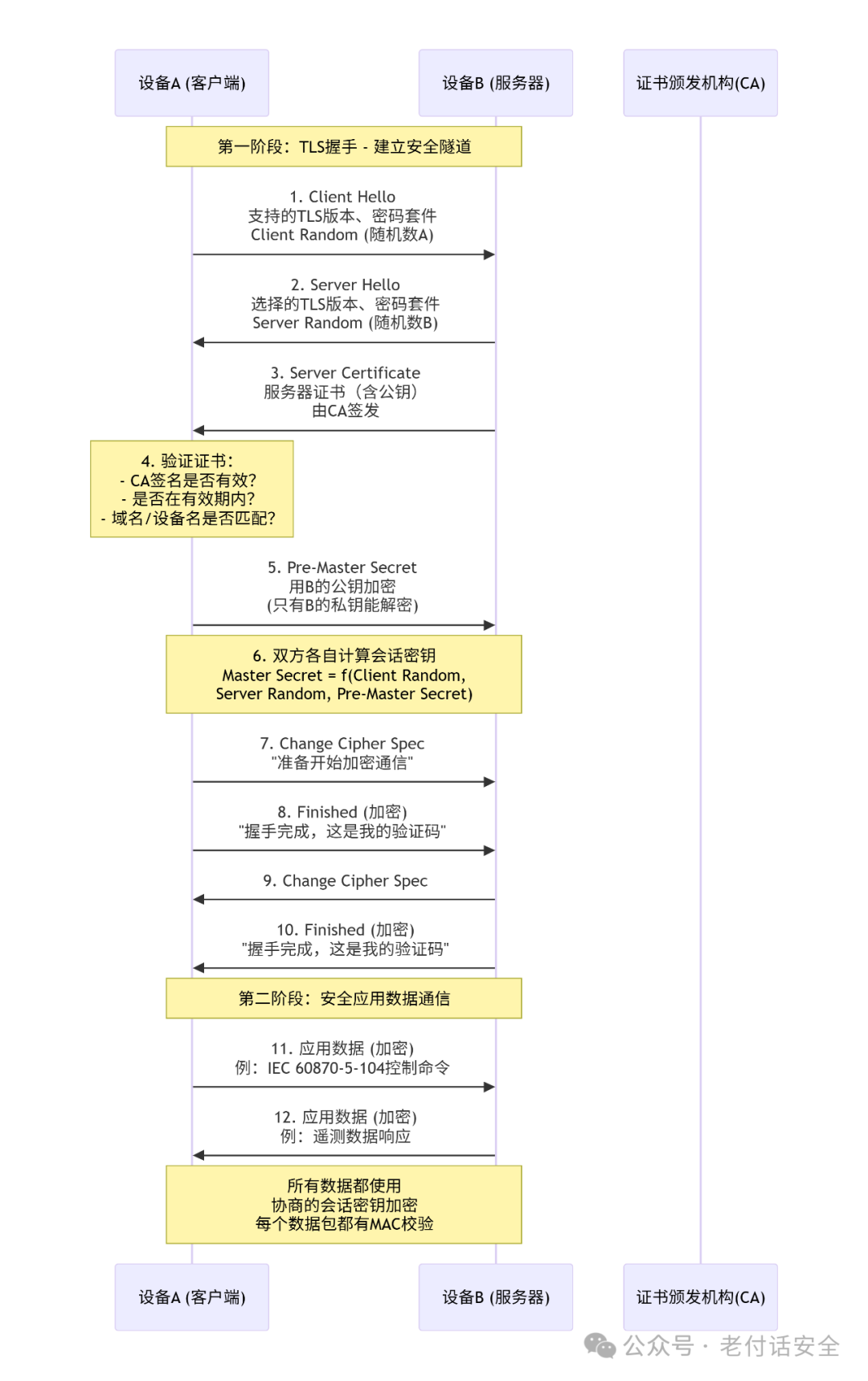

TLS – 建立安全的专用通信隧道

步骤分解：

第1步：Client Hello（客户端打招呼）

• 设备A（客户端） 对 设备B（服务器） 说：“你好！我想建立一个安全连接。我支持这些版本的TLS协议和这些加密算法列表（密码套件），这是我的一个随机数 Client Random。”
• 目的： 协商通信的基础能力。

第2步：Server Hello（服务器回应）

• 设备B 回应：“好的，我们从你提供的列表里选定使用TLS 1.2版本和 AES_256_GCM 这个加密套件。这是我的一个随机数 Server Random。还有，这是我的‘电子身份证’（服务器证书），请你查验。”
• 证书内容： 这个证书里包含了B的公钥、B的身份信息（如域名或设备ID）、以及由受信任的证书颁发机构（CA） 用其私钥进行的数字签名。
• 目的： B亮出自己的“工作证”，并参与密钥生成的初始参数。

第3步：客户端验证证书

• 设备A 收到证书后，进行严格检查（这就是 “亮证” 后的验真过程）：

1. 签发者可信吗？ A的操作系统中预存了受信任的CA根证书。A用根证书的公钥去验证B证书上CA的签名是否有效。有效则说明证书确实来自可信机构。
2. 证书在有效期内吗？ 检查起止日期。
3. 证书上的名字（如域名）和我要通信的设备一致吗？ 核对身份。
4. 证书被吊销了吗？ （可选但重要）A可能会查询证书吊销列表（CRL）或使用在线证书状态协议（OCSP）来确认证书未被作废。

• 目的： 确保正在通信的B是真实合法的B，而不是中间人伪装的。

第4步：密钥协商（Pre-Master Secret 交换）

• 验证通过后，设备A 会生成第三个随机数，称为 “预主密钥”（Pre-Master Secret）。这是后续生成最终会话密钥的“种子”。
• 设备A 用 从B证书中提取出的B的公钥，加密这个“预主密钥”，然后发送给B。
• 关键点： 这个加密信息只有拥有对应私钥的设备B才能解密。即使被截获，攻击者也无法解开。

第5步：生成会话密钥

• 设备B 用自己的私钥解密，得到“预主密钥”。
• 此时，设备A和设备B共享了三个秘密值： Client Random, Server Random, Pre-Master Secret。它们双方用相同的算法，基于这三个参数，计算出一模一样的 “主密钥”（Master Secret）。
• 最后，再从“主密钥”派生出实际用于本次会话的一组对称加密密钥（例如，用于加密数据的密钥、用于计算MAC的密钥）。
• 目的： 生成一个临时的、唯一的、只有A和B知道的会话密钥。这个过程就是 “对暗号” 达成一致。

第6步：安全通信开始

• 双方互相发送一条“Finished”消息，用刚生成的会话密钥加密，确认握手完成且密钥一致。

• 此后，所有应用数据（如IEC 60870-5-104的控制命令）都将被这个对称会话密钥加密，并且在每个数据包后附加一个消息认证码（MAC）。

• 最终效果：

• 保密性： 数据被加密，窃听者看到的是乱码。

• 完整性 & 身份认证： MAC确保了数据未被篡改，并且来自持有正确会话密钥的对方（而会话密钥又源于可信的身份认证）。

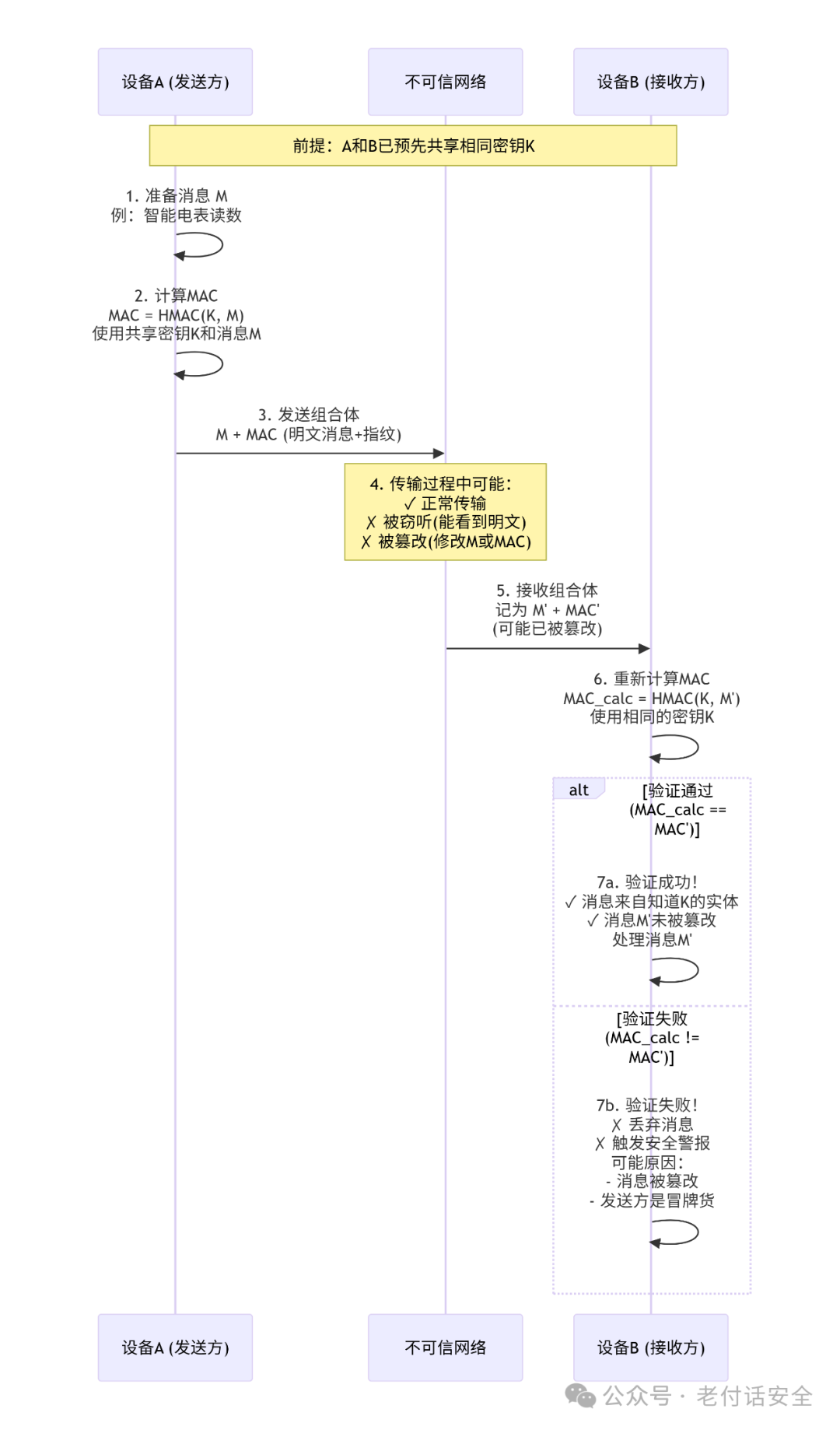

MAC – 为每一条消息盖上“封印”

第1步：共享密钥

• 设备A和B在部署时，预先配置了一个完全相同、绝对保密的密钥。这是整个机制安全的基础。

第2步：发送消息与计算MAC

• 设备A 要发送一条明文消息 M。
• A将消息 M 和 预共享密钥（PSK） 一起，输入一个 MAC算法（如HMAC-SHA256）。这个算法会输出一个固定长度、短小的字符串，这就是“指纹”，即 MAC值。
• 这个MAC值可以理解为 MAC = Function(Secret_Key, Message)。密钥不同或消息不同，得到的MAC值都会发生巨大变化。
• A将 M + MAC 一起发送给B。

第3步：接收验证

• 设备B 收到组合体后，将其拆分为收到的消息 M' 和收到的MAC值 MAC_received。
• B使用自己存储的同一个密钥，对收到的消息 M' 执行完全相同的MAC算法，计算出一个本地MAC值 MAC_calculated。
• B将 MAC_calculated 与 MAC_received 进行逐位比较。

验证结果分析：

• 如果一致： 证明了两个事实：

1. 消息完整性： 消息 M' 在传输过程中没有被篡改。因为哪怕改动一个比特，计算出的MAC也会完全不同。
2. 消息源认证： 消息必然来自知道那个秘密密钥的实体。因为不知道密钥，就无法计算出正确的MAC值来匹配。

• 如果不一致： 要么消息被篡改了，要么发送方是冒牌货。B会直接丢弃该消息，并可能触发安全警报。

核心特点与局限：

• 轻量高效： 计算MAC（如HMAC）比非对称加解密（如RSA）快得多，非常适合计算能力、存储空间有限的物联网设备。
• 不提供保密性： 消息 M 是明文传输的！任何截获者都能读懂内容。这就是原文中强调需要结合其他加密手段（如IEC 62351-3）的原因。
• 密钥管理挑战： 预共享密钥需要安全地分发和存储到每一对需要通信的设备上。在大型系统中，管理和轮换这些密钥可能非常复杂。
