Docker 镜像分层机制深度解析
原创
刘军军
运维星火燎原
2025年12月28日 00:00 山西
一、分层存储的核心概念

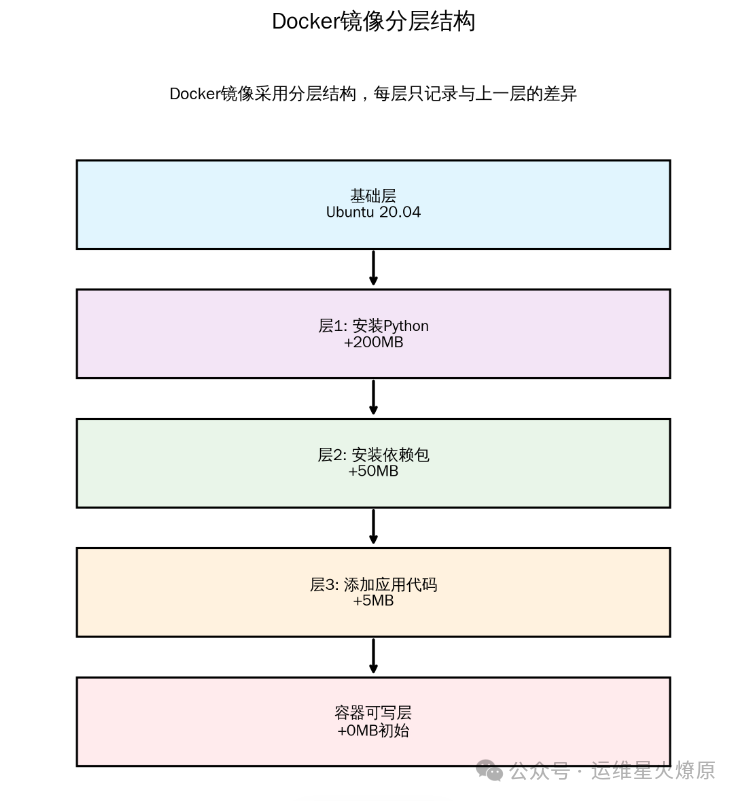

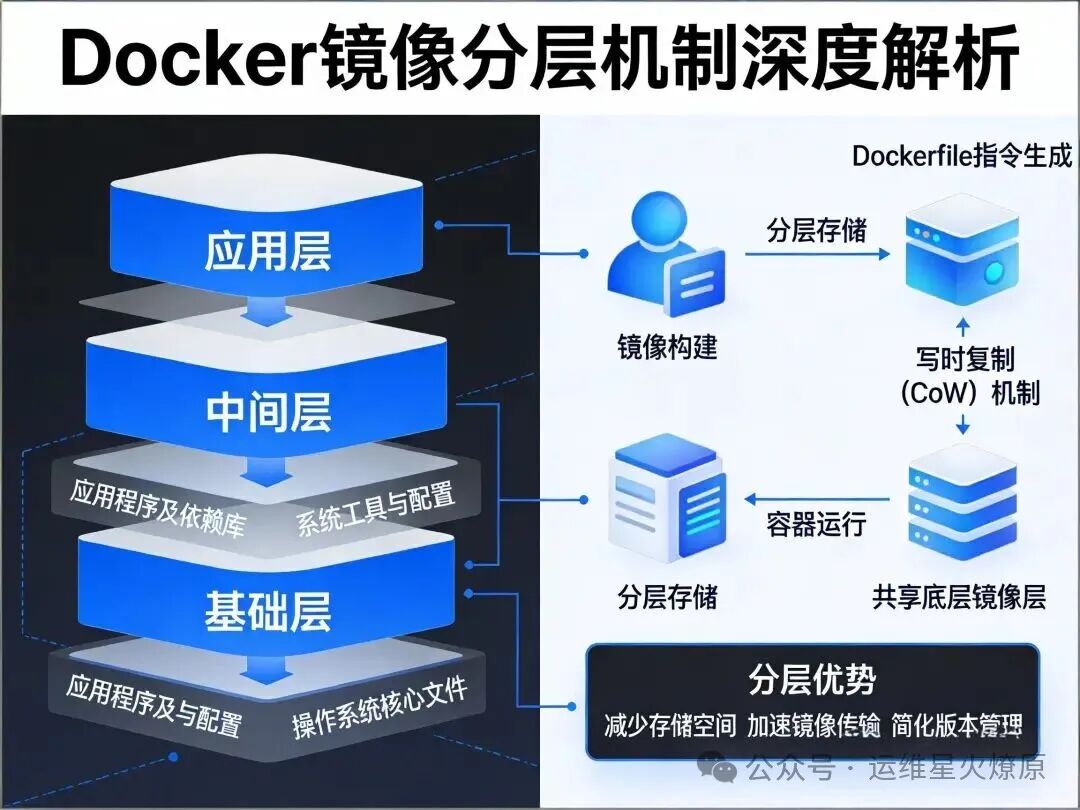

1.什么是镜像分层
Docker 镜像采用联合文件系统（Union File System） 技术，将多个只读层叠加在一起，形成最终的容器运行环境。每个层都包含文件系统的一部分变化，这种设计带来了诸多优势。
二、分层存储的技术实现
1. 存储驱动类型
Docker 支持多种存储驱动，每种都有不同的分层实现机制：
2.Overlay2 驱动详解（生产环境推荐）
# 查看当前存储驱动
docker info | grep "Storage Driver"
# Overlay2 目录结构
/var/lib/docker/overlay2/
├── l/ # 硬链接目录，缩短层ID
├── <layer-id>/ # 各个层目录
│ ├── diff/ # 该层的内容变更
│ ├── link # 短名称链接
│ └── lower # 下层依赖信息
└── merged/ # 最终合并视图
三、分层机制实战演示
1.创建分层镜像实例
# Dockerfile 示例 - 展示分层构建
FROM ubuntu:20.04 AS base
# 第一层：系统更新和基础包
RUN apt-get update && apt-get install -y \
curl \
wget \
&& rm -rf /var/lib/apt/lists/*
# 第二层：安装Python环境
RUN apt-get update && apt-get install -y \
python3 \
python3-pip \
&& rm -rf /var/lib/apt/lists/*
# 第三层：安装应用依赖
COPY requirements.txt .
RUN pip3 install -r requirements.txt
# 第四层：添加应用代码
COPY app.py .
COPY static/ ./static/
COPY templates/ ./templates/
# 第五层：配置启动命令
CMD ["python3", "app.py"]
2.查看镜像分层信息
# 构建镜像
docker build -t layered-app .
# 查看镜像分层历史
docker history layered-app
# 输出示例：
IMAGE CREATED CREATED BY SIZE
a1b2c3d4e5f6 2 minutes ago /bin/sh -c #(nop) CMD ["python3""app.py"] 0B
f1e2d3c4b5a6 2 minutes ago /bin/sh -c #(nop) COPY dir:abcd1234... 5.2MB
c1b2a3d4e5f6 3 minutes ago /bin/sh -c pip3 install -r requirements.txt 45MB
b1a2c3d4e5f6 4 minutes ago /bin/sh -c apt-get install python3python3… 150MB
a1b2c3d4e5f6 5 minutes ago /bin/sh -c apt-getupdate && apt-get instal… 50MB
ubuntu:20.04 2 weeks ago /bin/sh -c #(nop) CMD ["/bin/bash"] 0B
3.深入分析层内容
# 查看具体层的文件变化
docker inspect layered-app --format='{{.RootFS.Layers}}'
# 查看某层的详细内容
docker run --rm -it layered-app ls -la /
# 使用dive工具深度分析镜像层
# 安装：curl -OL https://github.com/wagoodman/dive/releases/download/v0.10.0/dive_0.10.0_linux_amd64.deb
# 使用：dive layered-app
四、分层优化的最佳实践
1. 减少层数策略
# ❌ 不良实践 - 创建多个层
RUN apt-get update
RUN apt-get install -y curl
RUN apt-get install -y wget
RUN rm -rf /var/lib/apt/lists/*
# ✅ 最佳实践 - 合并命令减少层数
RUN apt-get update && \
apt-get install -y \
curl \
wget \
&& rm -rf /var/lib/apt/lists/*
2. 构建缓存优化
# 利用构建缓存 - 将不经常变化的层放在前面
COPY requirements.txt . # 依赖文件变化较少
RUN pip install -r requirements.txt
COPY . . # 源代码变化频繁，放在后面
# 使用.dockerignore文件减少不必要的层变更
echo -e "*.log\n.git\n__pycache__\n*.pyc" > .dockerignore
3. 多阶段构建优化
# 多阶段构建减少最终镜像层数
FROM python:3.9 as builder
# 构建阶段 - 可以包含编译工具和中间层
RUN pip install --user -r requirements.txt
FROM python:3.9-slim as runtime
# 运行阶段 - 只复制必要的层
COPY --from=builder /root/.local /root/.local
COPY app.py .
# 最终镜像只包含2个额外层，而不是所有构建层
五、分层机制的优势与挑战
1.核心优势
1.1空间效率
# 多个容器共享基础层
docker run -d --name app1 layered-app
docker run -d --name app2 layered-app # 共享ubuntu和python层
# 查看实际磁盘使用
docker system df -v
2.快速部署
- 分层下载：只下载缺失的层
- 分层缓存：构建时复用未变化的层
- 快速启动：层已存在时立即启动
3.版本管理
# 基于同一基础层的不同版本
REPOSITORY TAG IMAGE ID SIZE
myapp v1 a1b2c3d4e5f6 250MB
myapp v2 b2c3d4e5f6a1 255MB # 只增加了5MB的新层
4.潜在挑战
4.1层数限制
# 早期Docker版本有42层限制，现在通常为128层
# 检查当前限制
docker info | grep "Max Number of Layers"
4.2大文件问题
# 大文件修改会导致整个层重新创建
# 解决方案：将大文件放在单独的层或使用数据卷
六、高级分层管理技巧
1. 层大小分析工具
# 使用docker history分析层大小
docker history --no-trunc layered-app | \
awk 'NR>1 {print $1 " " $4 " " $NF}' | \
sort -k2 -h -r
# 使用镜像分析脚本
#!/bin/bash
IMAGE=$1
docker history$IMAGE --format "table {{.ID}}\t{{.Size}}\t{{.CreatedBy}}" | \
tail -n +2 | \
whileread id size createdby; do
echo"Layer: $id, Size: $size"
echo"Command: $createdby"
echo"---"
done
2. 层压缩与优化
# 使用squash功能合并层（Docker 17.05+）
docker build --squash -t squashed-app .
# 使用export/import重新打包
docker export <container> | docker import - flattened-app
# 注意：squash会破坏层缓存机制，慎用于开发环境
3. 安全层面的考虑
# 检查层中的敏感信息
docker history --no-trunc layered-app | grep -i password
# 使用安全扫描工具
docker scan layered-app
# 避免在层中存储密钥
# 错误：COPY config.json . # 包含密码
# 正确：使用环境变量或密钥管理服务
七、实战案例：分层优化前后对比
1. 优化前 Dockerfile
FROM ubuntu:20.04
RUN apt-get update
RUN apt-get install -y curl
RUN apt-get install -y wget
RUN apt-get install -y python3
RUN apt-get install -y python3-pip
RUN pip3 install flask
RUN pip3 install requests
COPY . .
CMD ["python3", "app.py"]
构建结果：8 层，总大小约 350MB
2.优化后 Dockerfile
FROM ubuntu:20.04
# 合并系统命令
RUN apt-getupdate && \
apt-get install -y \
curl \
wget \
python3 \
python3-pip \
&& rm -rf /var/lib/apt/lists/*
# 合并Python依赖
COPY requirements.txt .
RUN pip3 install --no-cache-dir -r requirements.txt
# 最后添加代码
COPY . .
CMD ["python3", "app.py"]
构建结果：4 层，总大小约 280MB，构建时间减少 40
