智慧矿山井上高速传输全光网络解决方案

原创

战略产品营销部 战略产品营销部

威努特安全网络

2026年6月16日 08:00 北京

在小说阅读器读本章

去阅读

矿山智能化建设事关行业高质量发展和安全生产能力提升，国家层面持续完善相关政策标准；作为重要基础支撑，网络传输能力也在相关政策体系中被持续强化。

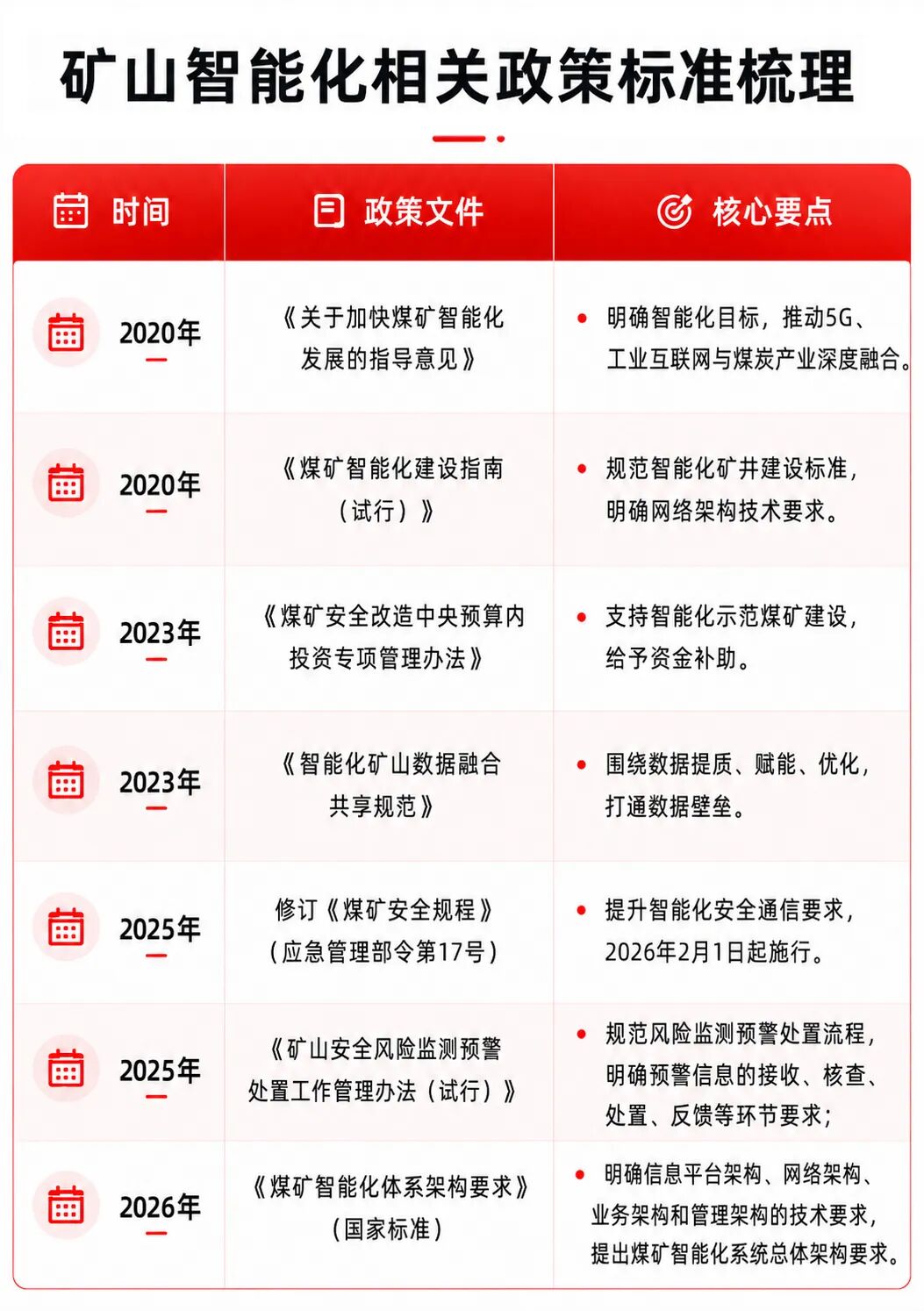

关键政策信号

2026年5月，《煤矿智能化体系架构要求》国家标准正式发布。这是首部全面规范煤矿智能化系统总体架构的国家标准，明确了网络架构、信息平台架构、业务架构的要求。政策由点及面，使得智慧矿山建设进入规模化建设阶段。

01

井上全光网络架构与部署方案

井上网络在智慧矿山中的核心定位

井上网络是智慧矿山的信息中枢，承担着三大核心职能：

①井下数据采集汇聚，接收井下各类传感器、摄像头、控制系统的数据回传；

②井上业务系统运行，支撑生产控制、视频安防、办公通信等业务系统；

③远程决策指挥，为管理层提供实时监控、数据分析、辅助决策支持。

需要承载的业务类型，包含了各类核心系统：视频监控系统负责百路级4K高清视频实时回传、生产控制系统负责DCS/SCADA数据高频采集与控制指令下发、人员定位系统关乎毫秒级定位数据实时更新、安防综合系统管理门禁、周界报警、消防联动、办公通信网络覆盖VoIP语音、视频会议、协同办公、5G基站回传负责井上无线覆盖及5G小站回传、数据中台与云平台则负责大数据处理、AI分析、数字孪生。

全光网络架构设计及场景分析

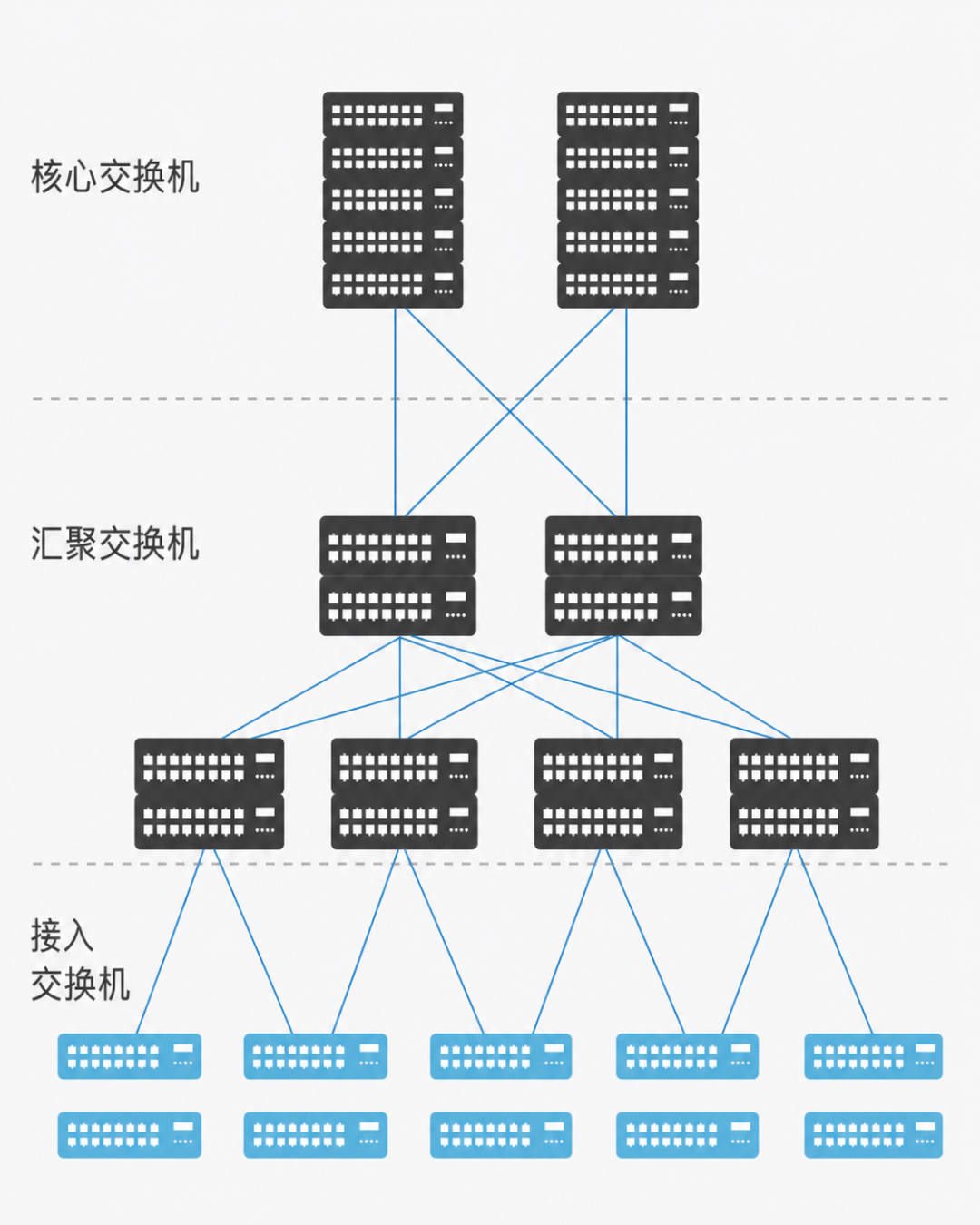

传统三层架构逻辑拓扑图

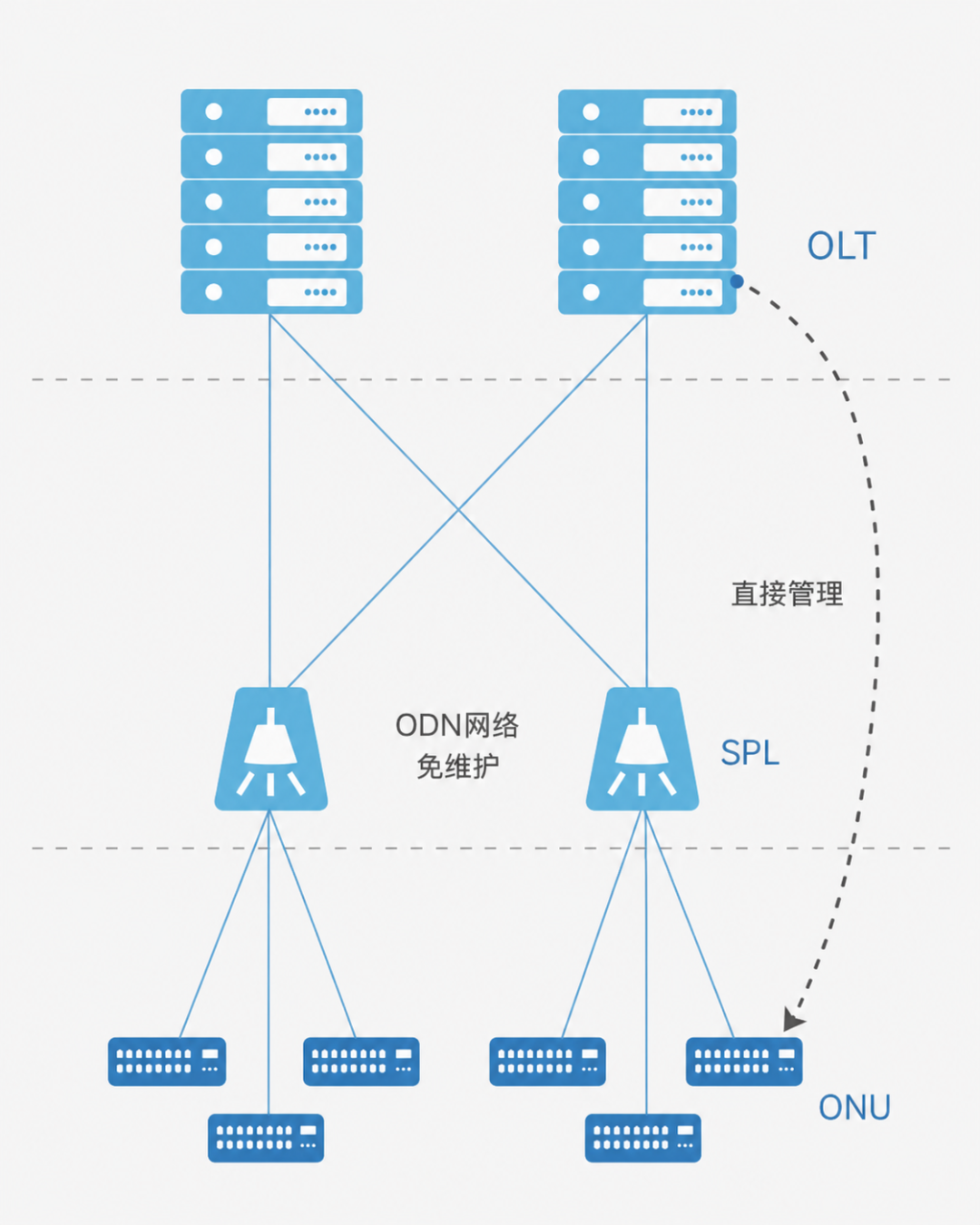

井上全光网络架构逻辑拓扑图

威努特典型矿山全光网络

部署场景

场景一：地面数据中心（核心机房）

功能：部署GPON OLT或XG-PON OLT，作为井上全光网络的汇聚中心；

关键设备： WES8506系列核心交换机+GPON OLT；

部署方式：OLT通过双链路连接至核心万兆交换机，与井下主干环网互联，OLT通过分光器（1:64或1:128）将信号分配至各业务ONU终端。

场景二：地面生产区（洗选厂/皮带走廊）

功能：接入洗选厂监控、皮带运输机状态监测、设备振动传感器等；

部署方式：地面生产区部署ONU，通过光纤接入井上光网，支持PoE供电，简化部署，并且实现生产数据实时回传至数据中心。

场景三：井上办公/生活区

功能：接入办公网络、视频会议、安防监控、人员通信等；

部署方式：提供以太网+Wi-Fi接口，与生产网通过VLAN严格隔离，确保生产安全，满足办公和生活的综合网络需求。

场景四：井上5G基站回传

功能：回传井上无线覆盖及5G小站数据；

部署方式：井上部署5G微基站或室内分布系统，通过XGS-PON ONU实现10Gbps对称带宽回传，XGS-PON的高上行带宽能力确保5G基站大流量数据高效回传。

02

井上全光网络vs传统网络

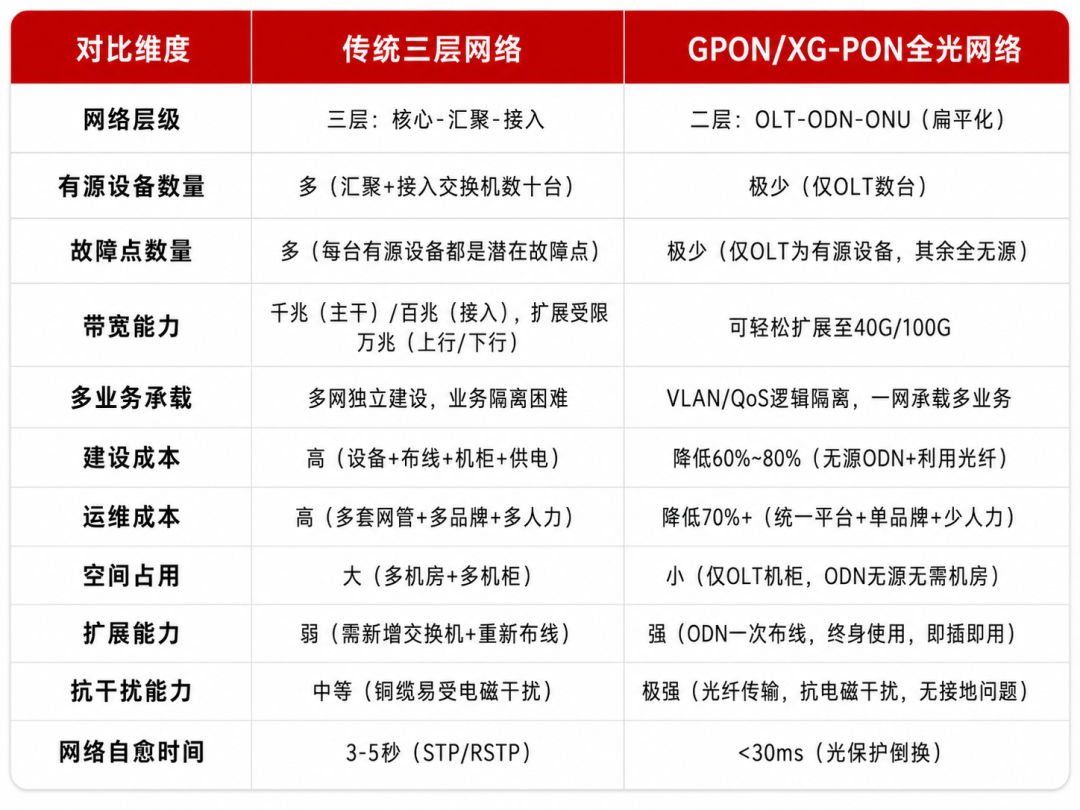

核心指标对比

对比一张表

全光网络的核心优势

优势1：大带宽，满足多业务融合承载

井上全光网络利用GPON/XG-PON的高带宽特性，可同时承载高清视频、生产控制、人员定位、安防监控、办公通信、5G回传等全部业务。XGS-PON的10Gbps对称带宽可支撑百路4K视频同时回传（每路约100Mbps以内），满足智能化矿山井上网络全部业务需求。

优势2：扁平化架构，运维成本降低80%以上

传统三层网络（核心-汇聚-接入）有数十台有源设备，全光网络仅需数台OLT。ODN（光纤+分光器）全程无源，无需供电、无需维护、无故障。有源设备数量减少80%+，运维复杂度指数级下降，运维成本降低80%以上。

优势3：高可靠，工业级保障

光纤介质本身具备大带宽和强抗干扰能力。工业级OLT支持Type-C双归属保护，ONU手拉手保护，实现链路冗余。故障保护时间<30ms，满足工业实时控制要求。ODN全程无源，寿命长达25年以上，几乎零维护。

优势4：一网融合，统一承载多业务

通过VLAN划分及QoS管理机制，在光网络上实现视频网、安防网、生产网、办公网的逻辑隔离和统一承载，替代传统多网独立建设模式。业务之间严格隔离、互不干扰，同时简化网络结构、降低投资成本。

优势5：平滑升级，保护既有投资

ODN（光纤+分光器）一次布线，终身使用。从GPON升级到XG-PON或XGS-PON只需更换OLT/ONU设备，无需重新布线。利旧现有光纤，无需新铺线缆。保护既有投资的同时，为未来50G-PON演进预留空间。

03

威努特GPON产品介绍

威努特高密机架式GPON OLT

威努特高密型机架式WGP6300-4X4GS4C16GP-HV是一款遵循ITU-T G.984/G.988和中华人民共和国通讯行业标准的OLT设备，它支持高效GPON（兼容EPON）解决方案，具有高达1:128的分光比，超高性价比使其可显著降低学校投资成本。此设备支持16个GPON接口和多类型上连接口，具备小巧、绿色环保、光纤保护和双AC冗余电源等特点，拥有强大的功能性能和环境适应能力，为学校提供可靠的教学质量保证。

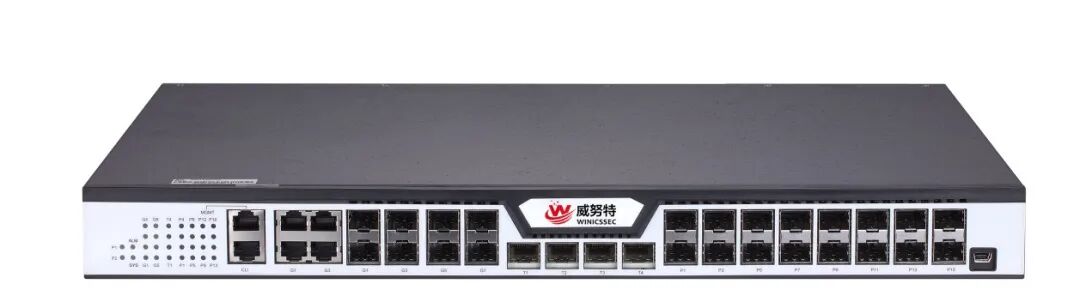

威努特WGP6300-4X4GS4C16GP-HV产品图片

产品优势特性：

GPON：遵循ITU-T G.984/G.988、中华人民共和国通讯行业标准《接入网技术要求——吉比特无源光网络（GPON）》以及中国电信GPON设备技术要求CTC2.0 ；

系统容量: 支持16个GPON PON接口；

上连接口：标配4个千兆SFP接口+4个千兆combo接口+4个万兆SFP+接口；

设备尺寸：1U高度，占用机房空间小；

绿色环保：低功耗，降低业务的运营成本；

干线光纤保护: 支持在光纤发生故障时链路自动保护切换；

支持双AC冗余电源，电源采用模块化设计，可热插拔；

EMC 4级标准，具备同类产品中更强大的环境适应能力。

井上全光网络建设方案优势

核心扁平化，确保高可用：全光网络仅由OLT-ODN-ONU三层构成，减少汇聚/接入层设备，故障点大幅减少。支持Type-C双归属保护，链路冗余倒换<30ms，确保业务连续性。

多业务一网承载，降低运维复杂度：通过VLAN/QoS实现视频、安防、生产、办公、5G回传等业务逻辑隔离，统一承载于一张光网络。单网管平台统一管理，运维效率提升70%+。

支持5G承载与工业以太网融合：支持5G精确时钟协议（IEEE1588），单跳实现12.5ns级对时精度，满足5G基站高精度数据传输与授时要求。井上/井下通信网络无缝衔接。

04

小结

随着全面建设智慧矿山要求的不断提高，井上网络作为信息中枢的升级已成为矿山企业生存、发展的重大战略需要。建设中充分利用新一代信息技术如GPON/XG-PON全光网络、5G通信、工业互联网，将信息技术与工业技术和管理技术高度融合，对矿山行业来说是一个破茧化蝶的过程。

威努特的产品线和解决方案将在未来朝着更高速率、更远距离、更智能化、更安全可靠的方向发展，致力于为矿山行业提供更为稳定、安全的数据传输保障，助力矿山智能化发展的每一步。

井上全光网络，构建智慧矿山信息高速公路！
