使用Flipper Zero玩转汽车UDS诊断

原创

yichen yichen

陈冠男的游戏人生

2026年4月6日 15:56 山东

前段时间为了给汽车安全白帽黑客大会捧个场，攒了一个 Flipper Zero 的小工具，使用 MCP2515+TJA1050 实现了 Flipper 进行 CAN 总线通信，并拓展了一些 UDS 诊断测试的场景。但时间匆忙，只是用杜邦线和现成的 MCP2515 模块进行了测试，没有真正做成 Flipper Zero 插件的形式，分享时还是个半成品

    最近收到了主办方寄过来的证书，仿佛听到了师傅们催更的声音

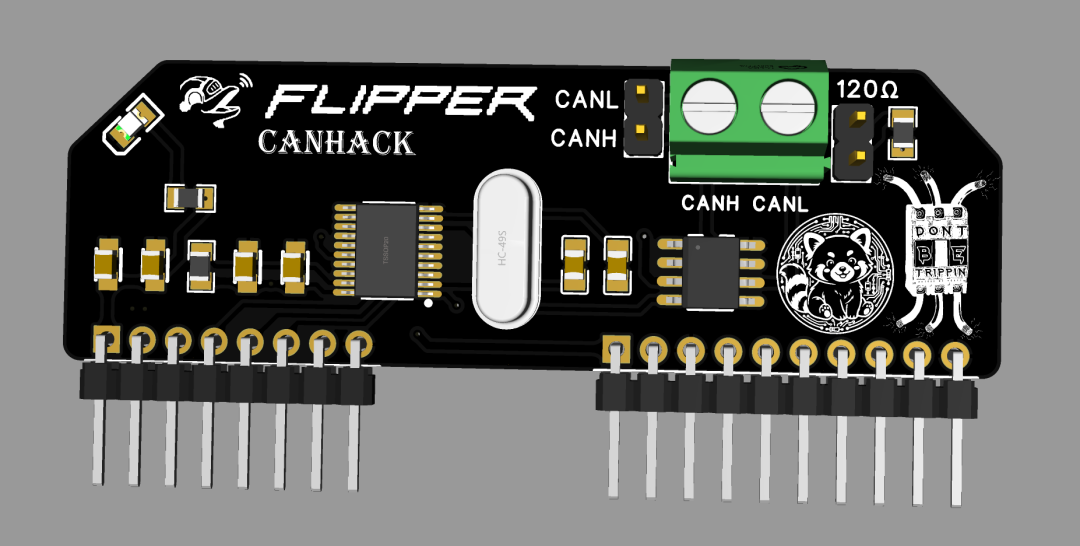

    于是乎打开嘉立创开始家里创，根据现成的 MCP2515 模块将整个板子画成了 Flipper Zero 插件的形式，特意选了一些比较容易焊接的元器件

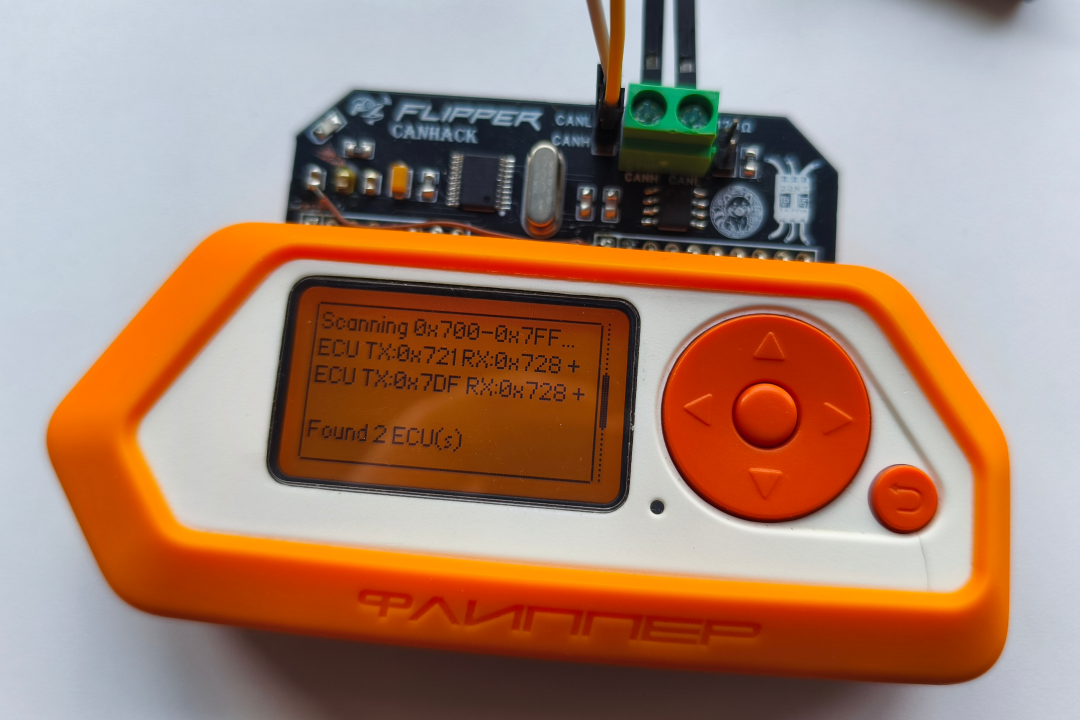

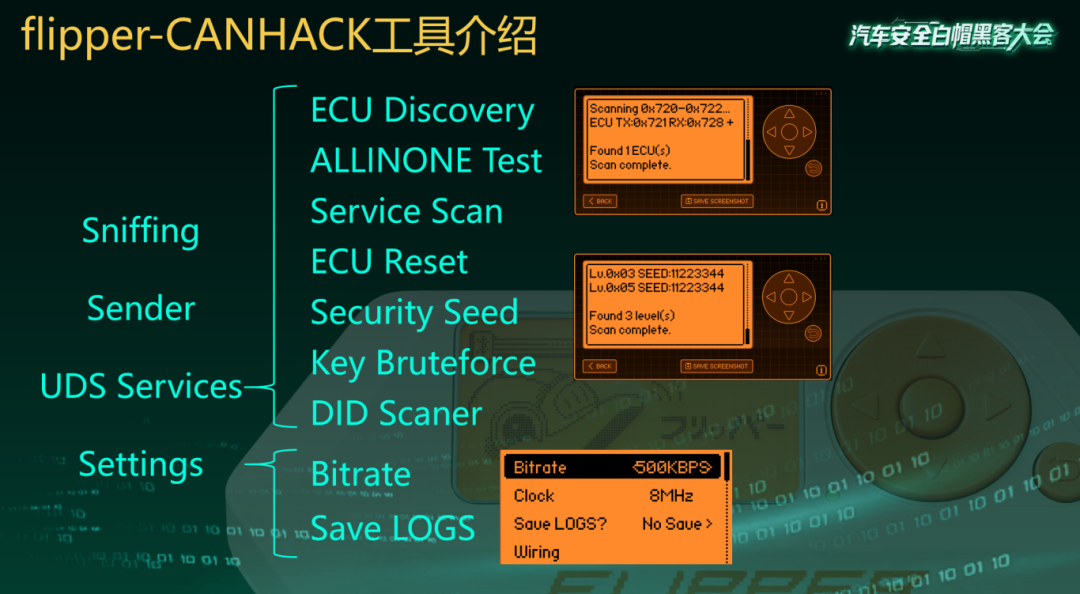

    简单介绍一下这个小工具的功能：主要目的是使用 Flipper Zero 对 CAN 总线 UDS 进行自动化探测，通过扩展板借助 MCP2515、TJA1050 芯片实现 CAN 协议收发，可使用 UDS 协议进行 ECU 存活扫描、服务探测、DID 爆破、安全访问算法测试等

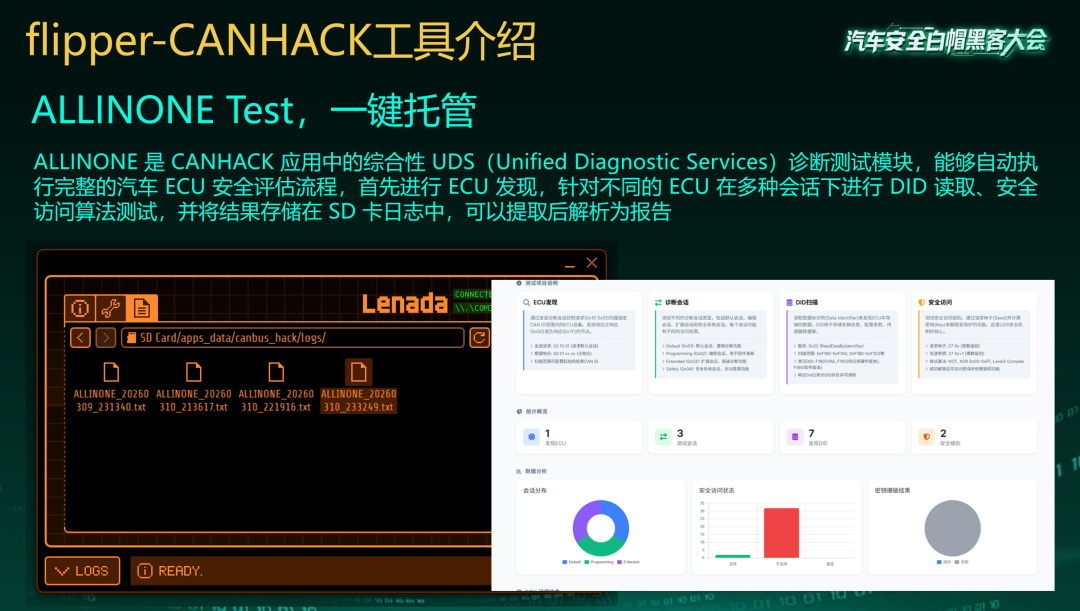

    平时测试人员要钻进车里抱着电脑接上 PCAN 等 CAN 调试工具，对于身体非常不友好（确信），在代码中添加了一个 ALLINONE 模式，可以自动执行当前实现的所有功能，因此现在只要把 Flipper Zero 接好线放在车中，测试结束后直接在日志中拷贝结果，使用 AI 编写脚本解析出报告即可

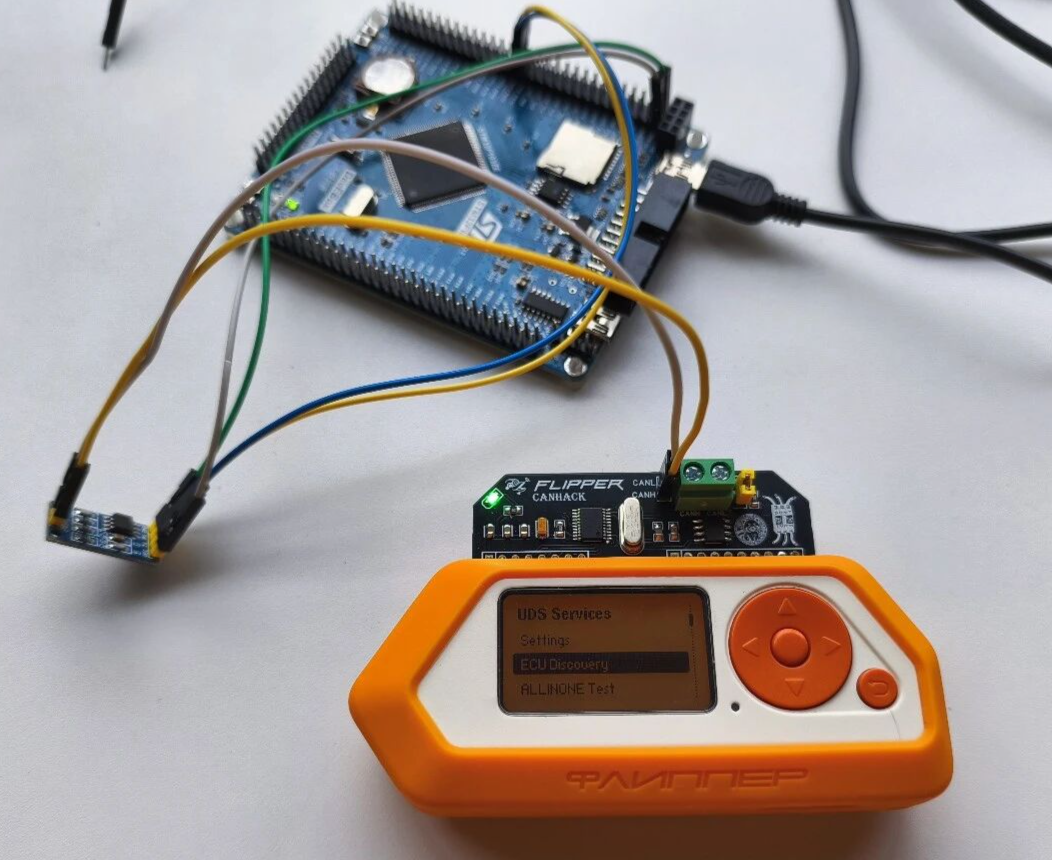

    第一版已经打样回来，测试发现在 Flipper 仅使用电池供电情况下 MCP2515 和 TJA1050 共用 Flipper 的 5V GPIO 输出会有一些奇怪的现象，因此调试后重新画了一版，调整为：使用 3.3V 给 MCP2515 供电，使用 5V 给 TJA1050 供电，目前飞线测试没什么问题，等第二版 PCB 打样回来测试没问题就把嘉立创工程开源链接同步在 GitHub 上~

https://github.com/yichen115/flipper-CANHACK
