OSPF进阶不懵圈！DR/BDR选举+LSA详解，小白也能吃透链路状态
原创
信息安全官 信息安全官
信息安全官
2026年3月2日 18:42 北京
一、引言：邻居建好了，该选“负责人”+传“路况”了
上一篇咱们搞定了OSPF邻居建立，就像班级里的同学都互相认识、拉进了群，终于能互相沟通了。但新的问题来了：如果班级里有几十名同学，每个人都互相发消息、分享自己的学习情况，群里会乱成一锅粥，消息刷屏不说，还特别浪费时间和精力，效率极低。
OSPF路由器之间也是一样，邻居建立成功后，如果所有路由器都互相交换链路状态信息，尤其是在大型网络里，会产生大量的信息交互，占用太多网络资源，甚至导致网络卡顿。这时候，就需要选一个“负责人”，统一协调信息传递；同时，路由器之间分享的“局部路况”，也有固定的“格式”，这就是咱们今天要学的——DR/BDR选举与LSA。
很多小白一听到DR/BDR、LSA，就觉得头大，觉得是OSPF里的难点，其实完全不用怕。今天咱们全程白话，用“班级选举班长+同学分享学习情况”的日常场景，把DR/BDR选举原理、1/2类LSA、路由表生成逻辑，拆解得明明白白，没有复杂理论，小白也能轻松看懂。
这篇作为OSPF基础（二），是上一篇邻居建立的延伸，也是小白进阶的关键一步——掌握了DR/BDR和LSA，才能真正理解OSPF如何高效传递路由信息、生成最优路由。文中内容真实准确，不杜撰数据，实操案例极简，只用3台路由器就能实现DR/BDR选举和LSA传递，IP规划沿用咱们熟悉的192.168.1.0网段，命令都在ENSP上实测过，动手敲一遍就能掌握，帮小白稳步向网络工程师迈进。
话不多说，咱们从“选负责人”开始，一步步吃透OSPF的核心进阶知识点，避开误区、少走弯路。
二、先搞懂：为什么需要DR/BDR？一句话讲透核心作用
在学DR/BDR选举原理之前，咱们先搞明白一个核心问题：既然邻居已经建立好了，为什么还要多此一举选DR/BDR？其实答案很简单——为了“提高效率、节省资源”，就像班级里选班长，不是多余的，而是为了统一协调、减少混乱，帮老师传达通知、汇总同学的情况。
2.1 DR/BDR的核心作用：OSPF邻居的“协调负责人”
咱们用班级的例子，一次性讲懂DR/BDR的作用，贴合日常、好记不绕弯：
假设班级里有5名同学（对应5台OSPF路由器），都在同一个群里，每名同学都要分享自己的学习心得（比如“我学会了这道题”“我这里有复习资料”）。如果没有负责人，每名同学都要把自己的学习心得单独发给其他4名同学，一共要发4×5=20条消息，群里乱成一团，还容易漏发、错发，效率极低。
这时候，大家选举出1名同学作为“班长”（DR，指定路由器），再选1名作为“副班长”（BDR，备份指定路由器）。所有同学只需要把自己的学习x心得发给班长，由班长统一汇总后，再发给其他所有同学；副班长则负责盯着班长，如果班长“请假”（出现故障），副班长立刻接替班长的工作，确保信息传递不中断。
这样一来，消息传递的数量就从20条减少到5条（每户发给DR），效率大大提高，还能避免混乱，这就是DR/BDR的核心作用——在广播型网络（比如以太网）中，减少路由器之间的邻居关系数量，统一协调链路状态信息的传递，同时提供冗余备份，保证网络稳定。
2.2 关键补充：不是所有网络都需要DR/BDR
小白要注意，DR/BDR选举只发生在“广播型网络”和“非广播型多路访问网络”中，比如咱们常用的以太网（ENSP里的G0/0/0端口连接），就属于广播型网络，必须进行DR/BDR选举；而两台路由器直接用串口连接（点对点网络），就不需要选举DR/BDR——因为只有两台设备，互相传递信息即可，不需要负责人协调，就像两户邻居直接面对面沟通，不用找物业传话。
另外，DR/BDR选举是“自动进行”的，OSPF路由器开机后，会自动参与选举，不需要手动配置（小白入门，不用手动干预选举，了解原理即可），只有特殊场景才需要手动调整选举结果。
DR/BDR选举就像班级选班长，不是随便选的，有固定的“选举规则”，谁符合条件，谁就能当选DR/BDR。咱们拆解3个核心要点，结合班级选举的例子，通俗易懂，不用记复杂的状态机，小白能掌握选举逻辑即可。
DR/BDR选举就像小区选物业负责人，不是随便选的，有固定的“选举规则”，谁符合条件，谁就能当选DR/BDR。咱们拆解3个核心要点，结合小区选举的例子，通俗易懂，不用记复杂的状态机，小白能掌握选举逻辑即可。
三、DR/BDR选举原理：2个核心要点，小白一看就懂
3.1 选举依据：优先级+Router ID，谁“资格”高谁当选
班级选班长，会看谁的责任心强、学习好、愿意为大家服务；OSPF选举DR/BDR，也有明确的依据，优先级最高的路由器当选DR，优先级次高的当选BDR，核心依据有两个，按顺序判断：
- 接口优先级（首选依据）：每台路由器的接口，都有一个OSPF优先级（取值范围0-255），优先级越高，当选DR/BDR的概率越大，这就像班级选举中，责任心强、学习好的同学优先级高，更容易当选班长；
默认优先级：ENSP中，以太网接口的默认优先级是1，串口的默认优先级是0（串口属于点对点网络，不参与DR/BDR选举）；
特殊值说明：优先级为0的接口，不参与DR/BDR选举，相当于班级里有同学不愿意参选班长，自动放弃资格；优先级为255的接口，优先级最高，最容易当选DR；
- Router ID（备选依据）：如果两台路由器的接口优先级相同（比如都是默认优先级1），就比较Router ID，Router ID越大，越容易当选DR/BDR，这就像班级里两个责任心、学习都差不多的同学，谁的学号（Router ID）大，谁当选班长。
生活例子：班级3名同学参选班长，A同学优先级2，B同学优先级1，C同学优先级1；A优先级最高，当选班长（DR）；B和C优先级相同，比较学号（Router ID），B的学号是2.2.2.2，C的是3.3.3.3，C的学号大，当选副班长（BDR），A负责主要工作，C作为备份。
3.2 选举过程：不抢位、不篡位，遵循“先来后到+资格优先”
DR/BDR选举有一个重要特点：一旦DR/BDR选举成功，只要它们正常工作，其他路由器就不会再发起新的选举，即使有优先级更高的路由器加入，也不会取代已有的DR/BDR，这就像班级班长已经选好，只要班长正常履行职责，新转来学习更好、责任心更强的同学，也不能直接取代班长，只能等下次班级选举。
小白简单了解选举过程即可，不用深钻细节：
-
路由器开机后，进入广播型网络，会先发送Hello包，告知其他路由器自己的接口优先级和Router ID；
-
所有参与选举的路由器，根据收到的Hello包，对比优先级和Router ID，选出优先级最高的作为DR，次高的作为BDR；
-
选举成功后，其他路由器（非DR/BDR）都称为“DR Other”（普通路由器），普通路由器只和DR、BDR交换链路状态信息，不互相交换；就像班级里的普通同学，只把学习情况发给班长、副班长，不互相逐一向所有同学发送。
-
如果DR出现故障（比如断电），BDR会立刻接替DR的工作，成为新的DR，同时会重新选举一个新的BDR；如果BDR出现故障，会直接重新选举一个新的BDR。
3.3 小白必记：选举的2个关键细节，避坑关键
-
接口优先级只影响本接口所在网络的DR/BDR选举，不影响其他网络——比如路由器R1有两个接口，分别连接两个不同的广播型网络，每个网络会单独选举DR/BDR，R1在这个网络是DR，在另一个网络可能是普通路由器；
-
手动修改优先级的方法（ENSP可用）：如果想让某台路由器当选DR，可在接口视图下输入“ospf priority 255”（将优先级设为最高），修改后，需要重启OSPF进程（reset ospf process），选举才会重新进行。
四、LSA详解：路由器之间的“路况分享单”，1/2类重点吃透
解决了“选负责人”的问题，接下来咱们讲另一个核心——LSA。LSA全称是链路状态通告，简单说，就是路由器之间互相传递的“路况分享单”，每台路由器都会生成自己的LSA，记录自己的链路状态（比如“我连接了哪个网段”“这个网段的带宽是多少”），然后通过DR/BDR传递给其他路由器，最终所有路由器都能汇总出完整的全网拓扑图。
LSA有很多类型，小白不用全部掌握，重点吃透1类和2类LSA即可，这两类是OSPF最基础、最常用的，其他类型后续进阶再学，避免贪多嚼不烂。
4.1 LSA核心认知：不是“路由表”，是“局部路况单”
很多小白会把LSA和路由表混淆，其实两者完全不同，用小区的例子就能轻松区分：
LSA就像邻居们分享的“局部路况单”，每户邻居只写自己家门口的路况（比如“我家在1号楼，门口连接小区大门，路宽10米”），不写整个小区的路线；而路由表，是所有邻居把“路况单”汇总后，自己计算出的“完整小区路线图”，比如“从1号楼到3号楼，要经过2号楼，路宽8米”。
简单说：LSA是“原始路况数据”，路由表是“基于原始数据计算出的路线结果”；路由器先收集所有LSA，汇总成“链路状态数据库（LSDB）”，再通过SPF算法（小白不用深钻，知道是计算最优路由的算法即可），计算出最优路由，生成路由表。
4.2 1类LSA：路由器的“自我简介”，最基础的路况单
1类LSA（Router LSA），是每台OSPF路由器都会生成的LSA，相当于路由器的“自我简介”，记录自己的直连链路信息，比如“我是谁（Router ID）”“我连接了哪些网段”“这些网段的带宽的多少”，只在自己所在的区域内传递，不会传递到其他区域。
生活例子：班级里的每名同学，都写一张“自我学习情况简介”，上面写着“我是学号1.1.1.1的同学（Router ID），我掌握了192.168.1.0这个知识点（直连网段），掌握程度10分（带宽）”，然后把这张简介交给班长（DR），由班长传递给其他同学，大家就知道这名同学的学习情况了。
【小白必记】1类LSA核心特点：
-
每台路由器都会生成，哪怕只有一个直连网段；
-
传递范围：仅在路由器所在的OSPF区域内（小白入门统一用区域0）；
-
内容：包含Router ID、直连网段、链路带宽（metric值）、邻居信息等；
-
查看命令（ENSP）：输入“display ospf lsdb router”，就能查看所有1类LSA的详细信息。
4.3 2类LSA：DR的“区域路况汇总单”，简化信息传递
2类LSA（Network LSA），不是所有路由器都能生成，只有DR才能生成，相当于DR的“区域路况汇总单”——DR收集同一个广播域内所有路由器的1类LSA，汇总后生成2类LSA，再传递给其他区域的路由器，目的是简化信息传递，避免重复传递多个1类LSA。
生活例子：班长（DR）收集了班级所有同学的“自我学习情况简介”（1类LSA），汇总后生成一张“班级学习情况汇总单”（2类LSA），上面写着“班级有3名同学，都掌握了192.168.1.0这个知识点，掌握程度均在8分以上”，然后把这张汇总单交给其他班级的同学，不用再逐人传递1类LSA，节省时间和精力。
【小白必记】2类LSA核心特点：
-
只有DR能生成，BDR和普通路由器（DR Other）不能生成；
-
传递范围：仅在路由器所在的OSPF区域内；
-
内容：包含广播域的网络地址、DR的Router ID、该广播域内所有路由器的Router ID；
-
查看命令（ENSP）：输入“display ospf lsdb network”，就能查看所有2类LSA的详细信息。
4.4 路由表生成逻辑：从LSA到路由表，3步走
小白不用深钻SPF算法，只要懂路由表的生成逻辑，就能理解OSPF如何选路，核心就是3步，结合小区的例子，简单好记：
-
生成LSA：每台路由器生成自己的1类LSA（自我简介），DR生成2类LSA（汇总单）；
-
汇总LSDB：所有路由器通过DR/BDR，收集同一个区域内的所有LSA，汇总成“链路状态数据库（LSDB）”，相当于所有邻居把“路况单”汇总到一起，形成一张“小区局部路况总表”；
-
计算路由表：路由器通过SPF算法，分析LSDB中的所有路况信息，计算出从自己到每个网段的最优路线（metric值最小的路线），生成路由表，相当于根据“小区局部路况总表”，自己画一张“完整的小区路线图”。
补充：OSPF路由表中，标记为“O”的路由条目，就是通过1类、2类LSA计算生成的，和RIP的“R”标记、静态路由的“S”标记一样，小白后续验证时，能通过这个标记判断路由类型即可。
五、极简ENSP实操案例：动手验证DR/BDR选举与LSA传递
案例极简，只用3台AR2220路由器，模拟广播型网络，配置OSPF，验证DR/BDR选举、1/2类LSA传递和路由表生成，IP规划简单，命令少、易上手，所有命令都在ENSP上实测过，小白动手敲一遍，就能巩固核心知识点，不用多余设备。
5.1 案例场景
设备清单：AR2220路由器3台（R1、R2、R3）；
IP规划：AR1的G0/0/0端口（连接交换机）IP：192.168.1.1/24，Loopback0：1.1.1.1/32；AR2的G0/0/0端口IP：192.168.1.2/24，Loopback0：2.2.2.2/32；AR3的G0/0/0端口IP：192.168.1.3/24，Loopback0：3.3.3.3/32；（3台路由器通过交换机直连，形成广播域）
配置目标：给3台路由器配置Router ID，启用OSPF，验证DR/BDR选举结果，查看1/2类LSA，验证路由表生成；
前提准备：3台路由器的G0/0/0端口都连接到同一台交换机，所有设备开机，AR1、AR2、AR3。
5.2 配置步骤（3台路由器分步配置，命令极简）
【第一步：配置AR1路由器】
进入系统视图<Huawei>sys重命名[Huawei]sysname AR1配置Router ID，重点[AR1]router id 1.1.1.1配置接口[AR1]int g0/0/0[AR1-GigabitEthernet0/0/0]ip add 192.168.1.1 24[AR1]int LoopBack 0[AR1-LoopBack0]ip add 1.1.1.1 32启用OSPF协议[AR1]ospf 1 router-id 1.1.1.1指定区域0[AR1-ospf-1]area 0宣告直连网段，注意这里使用反掩码[AR1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[AR1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0退出[AR1-ospf-1-area-0.0.0.0]quit[AR1-ospf-1]quit[AR1]quit保存配置，输入Y确认<AR1>save （可选）重启OSPF进程（如果Router ID是后配置的，必须重启,用户视图下）reset ospf process 输入y确认
【第二步：配置AR2路由器】
进入系统视图<Huawei>sys重命名[Huawei]sysname AR2配置Router ID，重点[AR2]router id 2.2.2.2配置接口[AR2]int g0/0/0[AR2-GigabitEthernet0/0/0]ip add 192.168.1.2 24[AR2]int LoopBack 0[AR2-LoopBack0]ip add 2.2.2.2 32启用OSPF协议[AR2]ospf 1 router-id 2.2.2.2指定区域0[AR2-ospf-1]area 0宣告直连网段，注意这里使用反掩码[AR2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[AR2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0退出[AR2-ospf-1-area-0.0.0.0]quit[AR2-ospf-1]quit[AR2]quit保存配置，输入Y确认<AR2>save 可选reset ospf process
【第三步：配置AR3路由器】
进入系统视图<Huawei>sys重命名[Huawei]sysname AR3配置Router ID，重点[AR2]router id 3.3.3.3配置接口[AR2]int g0/0/0[AR2-GigabitEthernet0/0/0]ip add 192.168.1.3 24[AR3]int LoopBack 0[AR3-LoopBack0]ip add 3.3.3.3 32启用OSPF协议[AR2]ospf 1 router-id 3.3.3.3指定区域0[AR2-ospf-1]area 0宣告直连网段，注意这里使用反掩码[AR2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255[AR3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0退出[AR2-ospf-1-area-0.0.0.0]quit[AR2-ospf-1]quit[AR2]quit保存配置，输入Y确认<AR2>save 可选reset ospf process
5.3 验证步骤（核心，小白必做）
配置完成后，在任意一台路由器（比如R1）的用户视图下，执行以下命令，验证DR/BDR选举、LSA传递和路由表生成：

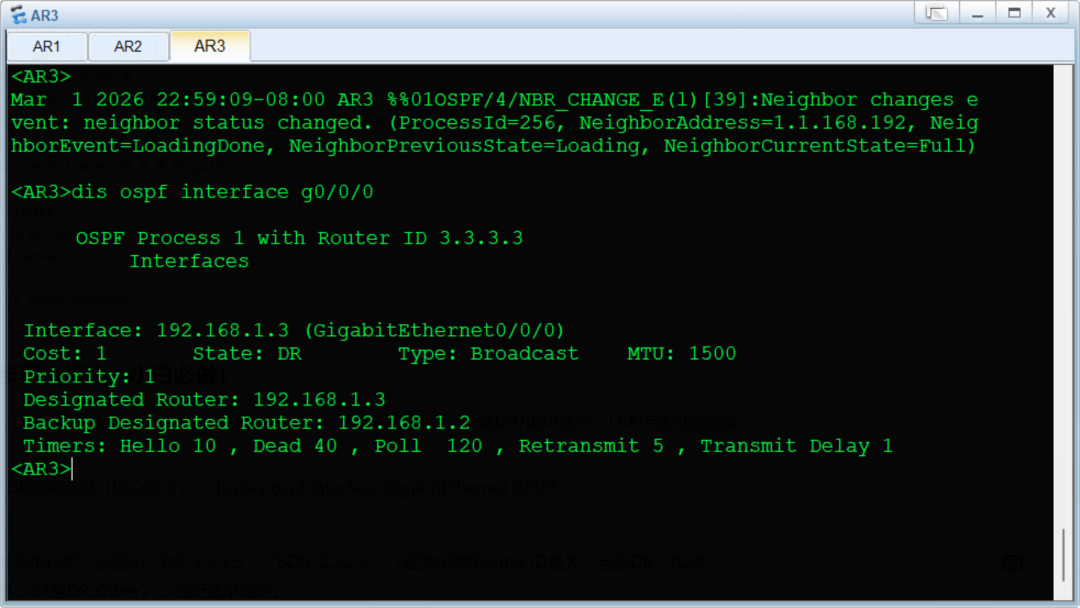

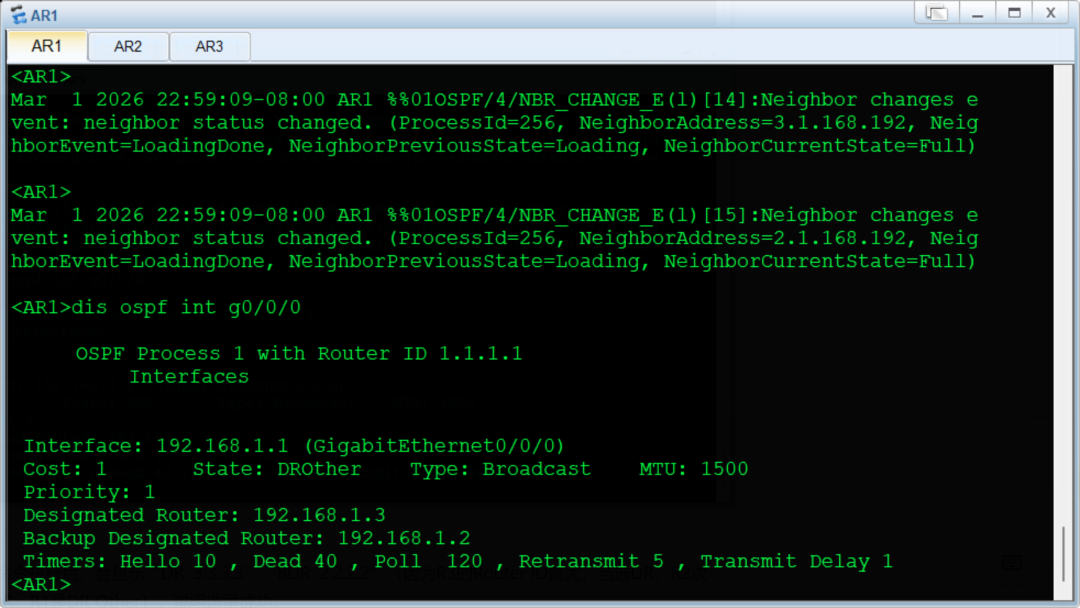

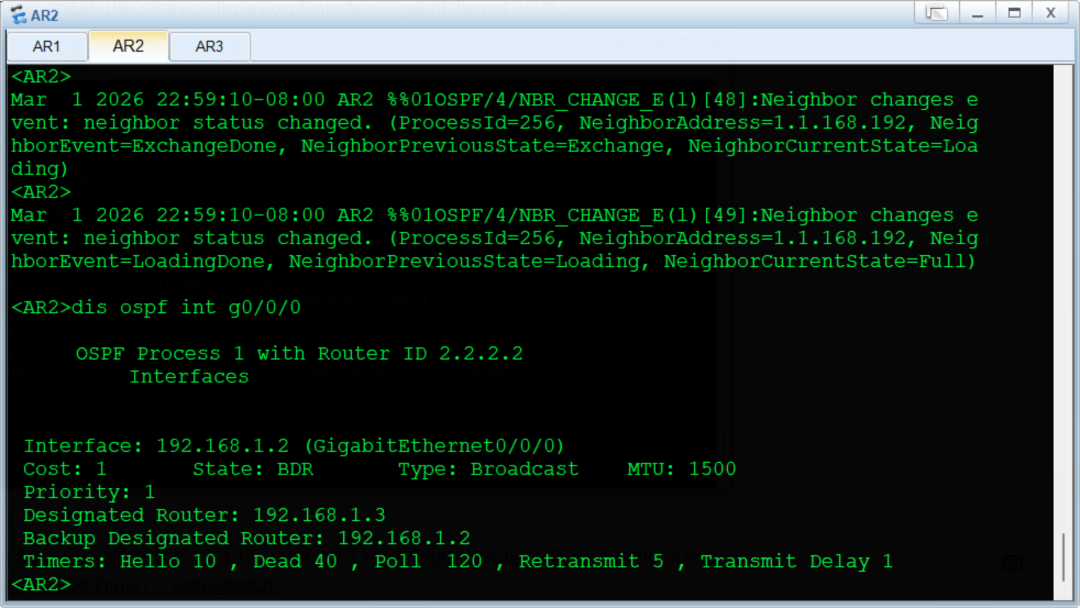

- 验证DR/BDR选举结果（核心命令）：display ospf interface GigabitEthernet 0/0/0；
结果解读：命令执行后，会显示“DR: 3.3.3.3”“BDR: 2.2.2.2”（因为R3的Router ID最大，当选DR；R2次之，当选BDR；R1是DR Other），说明选举成功。
- 查看1类LSA（核心命令）：display ospf lsdb router；
结果解读：能看到3条1类LSA，分别对应R1（1.1.1.1）、R2（2.2.2.2）、R3（3.3.3.3），说明1类LSA传递成功。

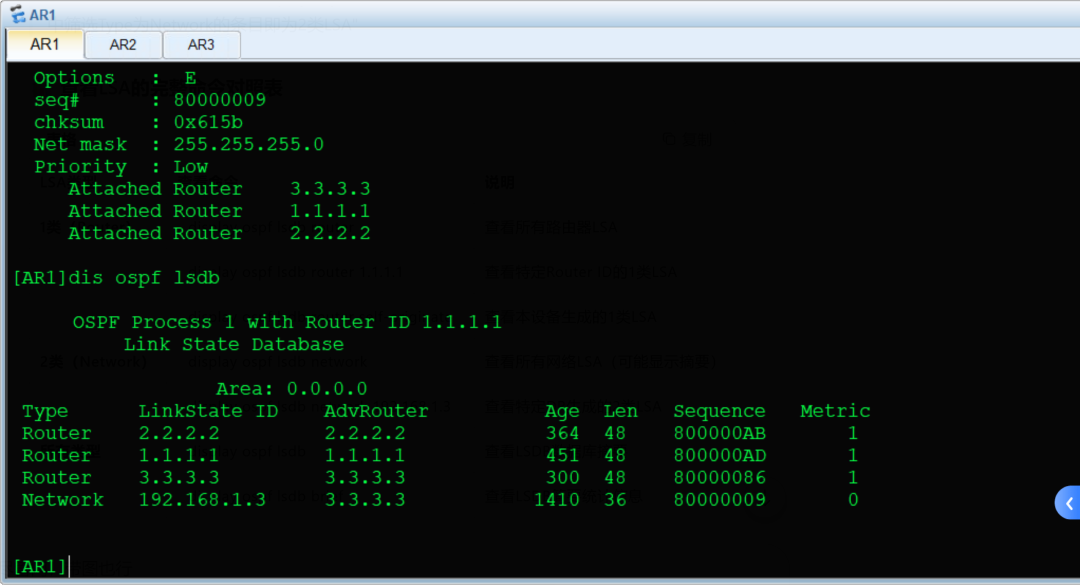

- 查看2类LSA（核心命令）：display ospf lsdb ；
结果解读：能看到1条2类LSA，由DR（3.3.3.3）生成，包含广播域192.168.1.0的信息，说明2类LSA生成成功。

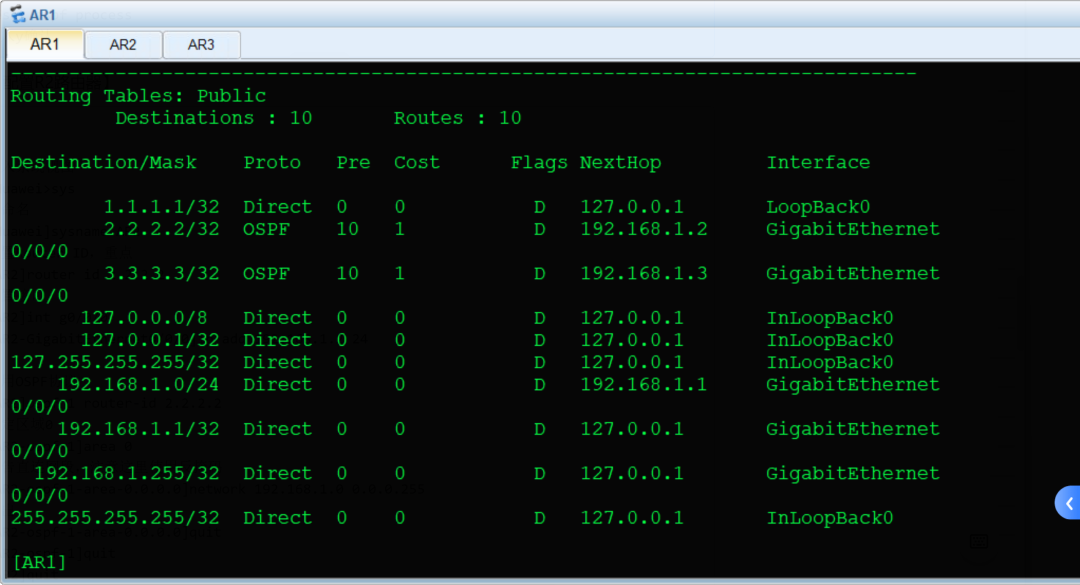

- 查看路由表（核心命令）：display ip routing-table；
结果解读：能看到标记为“O”的路由条目，包含192.168.1.0网段的路由信息，说明路由器已通过LSA计算生成路由表，配置成功。
小白实操总结：这个案例重点验证DR/BDR选举和LSA传递，配置命令和上一篇OSPF邻居建立基本一致，重点练习验证命令，记住3个核心验证命令，就能判断配置是否成功，动手敲2遍，就能熟练掌握。
六、小白避坑指南：DR/BDR与LSA实操常踩的5个坑
结合小白实操经验，整理了5个最常踩的坑，都是ENSP实测中遇到的常规错误，帮大家避开误区，快速解决问题，每个坑都配具体的解决方法，小白能直接套用，不用瞎忙活。
6.1 避坑1：误以为所有网络都需要DR/BDR选举
很多小白配置点对点网络（比如两台路由器用串口直连）时，会疑惑为什么看不到DR/BDR选举结果，甚至以为自己配置错了。其实点对点网络不需要DR/BDR选举，只有广播型网络（以太网、交换机连接）才需要，这是小白最容易混淆的点。
解决方法：判断网络类型，以太网（G0/0/0端口）需要选举，串口不需要；看不到DR/BDR，先确认网络类型，不用盲目排查配置。
6.2 避坑2：修改优先级后，未重启OSPF进程
小白想让某台路由器当选DR，手动修改了接口优先级（比如设为255），但发现选举结果没有变化，以为优先级配置无效。其实是因为修改优先级后，没有重启OSPF进程，配置不生效，选举不会重新进行。
解决方法：修改接口优先级后，必须输入“reset ospf process”重启OSPF进程，按y确认，选举才会重新进行，新的优先级才会生效。
6.3 避坑3：混淆1类和2类LSA的生成者
小白经常误以为所有路由器都能生成2类LSA，结果查看2类LSA时，发现只有1条，以为配置错误。其实2类LSA只有DR能生成，BDR和普通路由器不能生成，这是1类和2类LSA的核心区别。
解决方法：记住“1类人人有，2类只有DR有”，查看2类LSA时，先确认哪台是DR，再查看对应LSA，避免误以为配置错误。
6.4 避坑4：宣告网段时，反掩码填写错误
和上一篇一样，小白经常把OSPF宣告网段的反掩码，写成子网掩码（比如把0.0.0.255写成255.255.255.0），导致网段宣告失败，LSA无法生成，DR/BDR选举也会受影响。
解决方法：牢记固定对应关系——子网掩码255.255.255.0，对应反掩码0.0.0.255，小白入门，只需要记住这一个即可，不要混淆。
6.5 避坑5：看不到LSA，就认定邻居建立失败
小白查看LSA时，如果看不到其他路由器的1类LSA，就以为邻居建立失败，其实不一定——邻居建立成功后，LSA传递需要一定时间（几秒），或者DR/BDR选举未完成，也会导致暂时看不到LSA。
解决方法：先输入display ospf peer验证邻居状态：如果与DR/BDR的状态是Full，等待几秒后查看LSA；如果状态是2-Way（DROther之间）或Init，说明LSA尚未开始交换，需先排查邻居建立条件；如果状态是Full但还看不到LSA，检查是否配置了LSA过滤或区域隔离。
总结：DR/BDR与LSA，OSPF进阶的关键基石
本文围绕OSPF基础（二）——DR/BDR选举与LSA展开，核心就是帮小白打破“OSPF进阶难”的误区，用“班级选举班长+同学分享学习情况”的日常场景，把DR/BDR的选举原理、1/2类LSA的核心特点、路由表的生成逻辑，拆解得通俗易懂，没有复杂理论，小白也能轻松吃透。
其实DR/BDR和LSA没有想象中那么复杂：DR/BDR就是OSPF邻居的“协调负责人”，核心作用是减少信息交互、提高效率，还能提供冗余备份，就像班级里的班长和副班长，统一汇总、传递信息，避免混乱；LSA就是路由器之间的“路况分享单”，1类是自我简介，2类是DR的汇总单，两者结合，才能让路由器汇总出完整的全网拓扑图，生成最优路由。
小白要注意，DR/BDR和LSA是OSPF的核心进阶知识点，衔接上一篇的邻居建立，后续学习OSPF区域划分、路由汇总等内容，都需要基于这两个知识点。实操时，多动手验证DR/BDR选举和LSA传递，避开文中的5个常见坑，慢慢就能熟练掌握，逐步摆脱“小白”标签，向网络工程师稳步迈进。
下一篇，咱们将补充学习一个非常实用的知识点——loopback环回口，环回口是路由器的“虚拟接口”，不用物理连接，用于网络测试，掌握环回口的配置和作用，方便后边更高阶使用。
