本科马上毕业，要做毕设，在此选择了以前从未接触过的领域-工控安全。这是另一个非常复杂的领域，从传统的网络安全，软件相关的安全，进入到了硬件工控安全。

选择工控安全，一个从未接触过的领域作为毕设给自己增加难度的原因：根据国家十五五规划，目前人工智能已经是国家战略发展的目标，未来将注入更多的力量来发展人工智能领域，同时随着人工智能的发展，各行各业也都会被其渗透，重要的一个代表，医疗行业，未来人工智能主治医师，人工智能主刀医师等等也一定会出现。

同时，伴随着新能源的发展，智能驾驶也是一个火热的发展方向，国家已发布，28年要以极高的覆盖率，将智能驾驶覆盖到全国，而随着新能源智能驾驶的极高覆盖率的出现，也同时会伴随着各种各样的充电桩出现在城市的各个地方。

而上面所说的，不管是传统人工智能机器人、医疗人工智能，还是智能驾驶和充电桩，这里面无处不在的工业系统，届时，国家的工业物联网的覆盖率究竟会达到什么程度，也许我们都很难想象。而这些，每一个都关于人民安全（机器人、医疗、智驾），重要程度，可想而知。。。

基于上述原因，我选择了从未接触过的工控安全领域作为自己的毕设，搭建GRFICSv3平台，来实现工控系统的攻击检测与响应平台。

此平台搭建基于GRFICSv3，来源github链接：mrideout/GRFICSv3: Graphical Realism Framework for Industrial Control Simulation (GRFICS) version 3

教学视频链接：Fortiphyd ICS Training – GRFICS – YouTube

一、VirtualBox下载

Downloads – Oracle VirtualBox

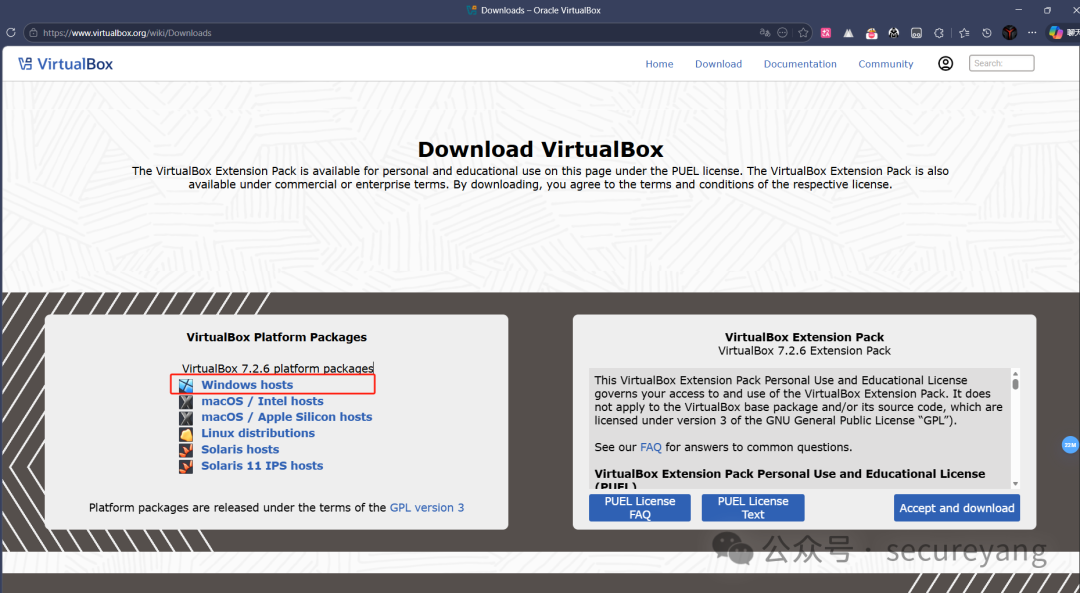

下载链接如上，进去之后可直接下载最新版，地点如下：

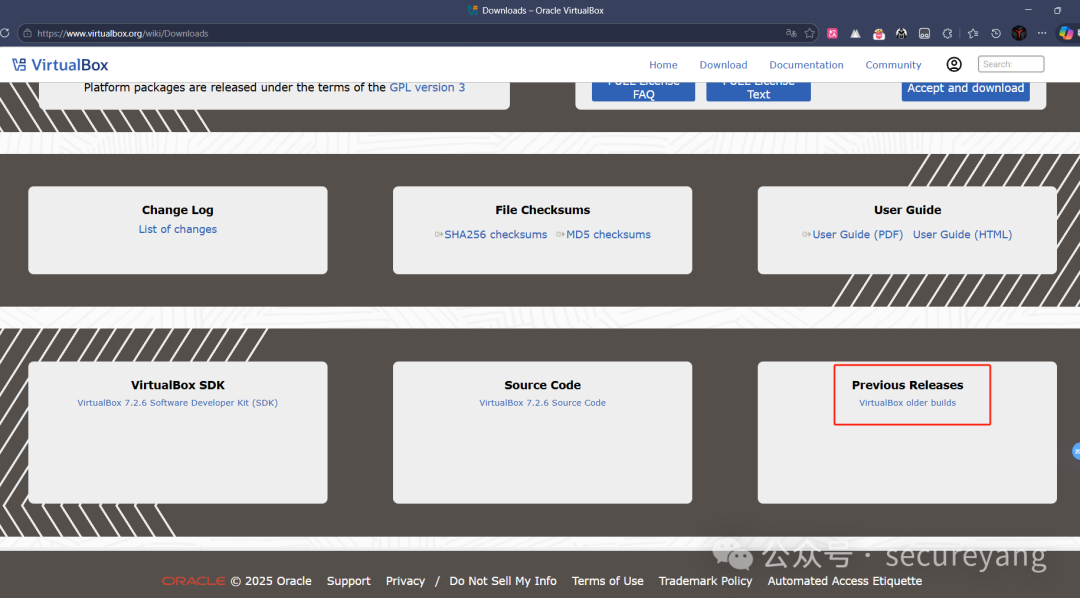

历史版本需要下滑从如下地点进入：

本文章使用的是 6.1.40 版本

二、下载并配置虚拟机

1、下载

这里一共有四个虚拟机，分别如下：

• Simulation VM – MD5=02af6c2502ecaab6c6d138deb560b27d
• HMI VM – MD5=b951f5fbd896ace762537207de913393
• PLC VM – MD5=0fbb1254fb166466496f2a48780ae774
• Workstation VM – MD5=8b41ee6597404b7c9e9acf7c2b1c3866

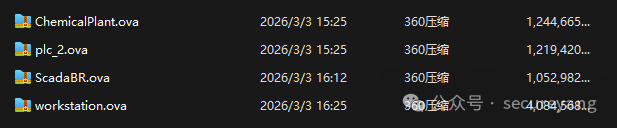

链接直接点击这里给出的即可，点击即可下载。下载之后如图所示：

2、配置

（1）添加网卡

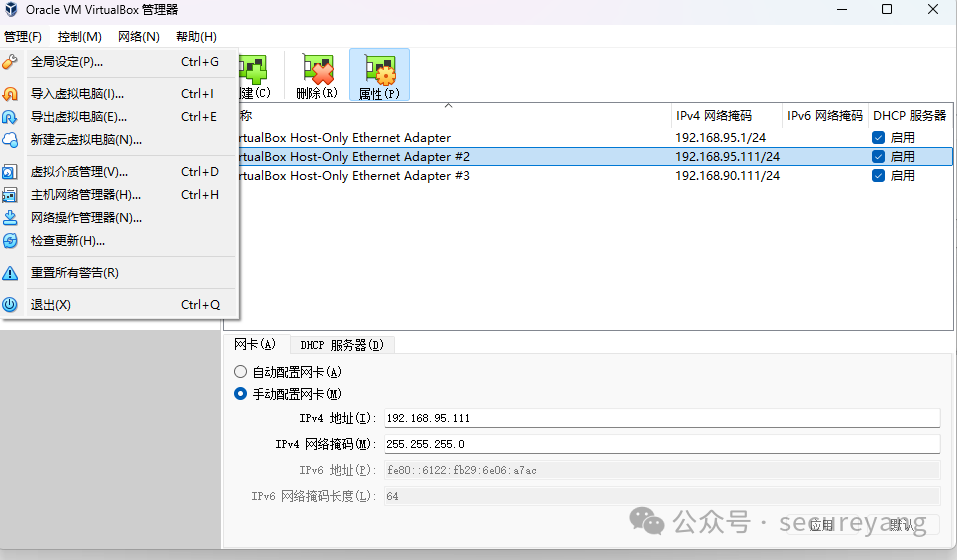

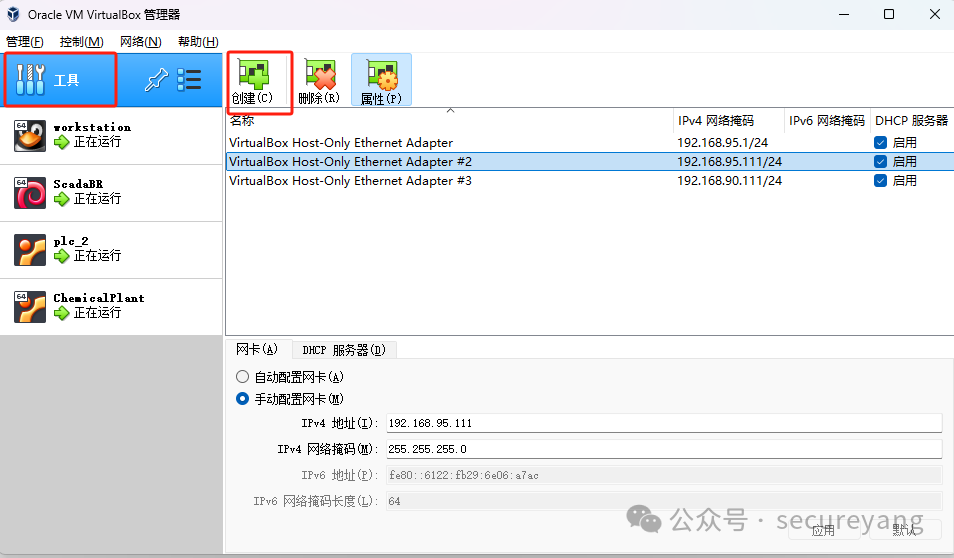

打开VirtualBox，首先点击工具，再点击创建，在这里我们要创建对应的仅主机模式的网卡。如下所示，配置地址为 192.168.95.111

（2）导入虚拟机

点击管理，再点击导入虚拟电脑

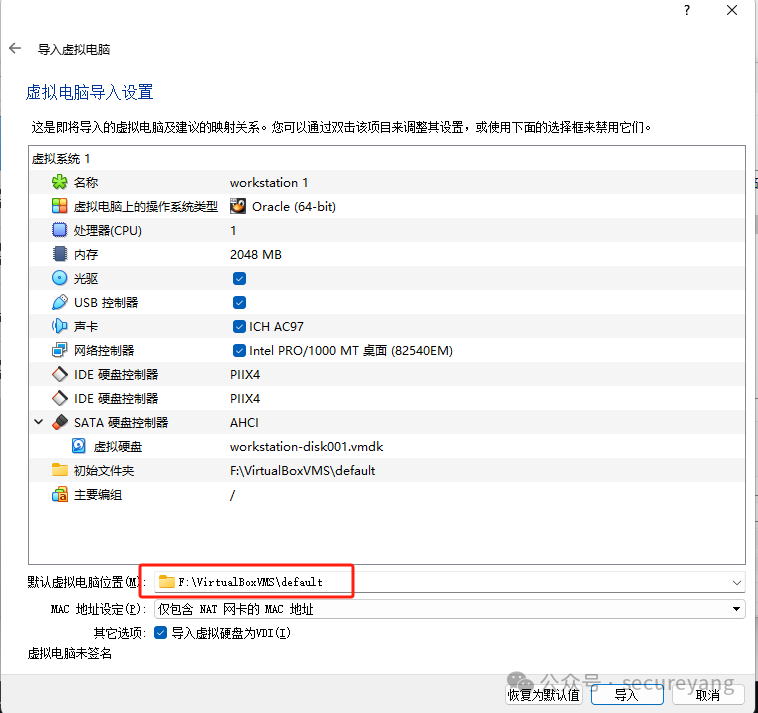

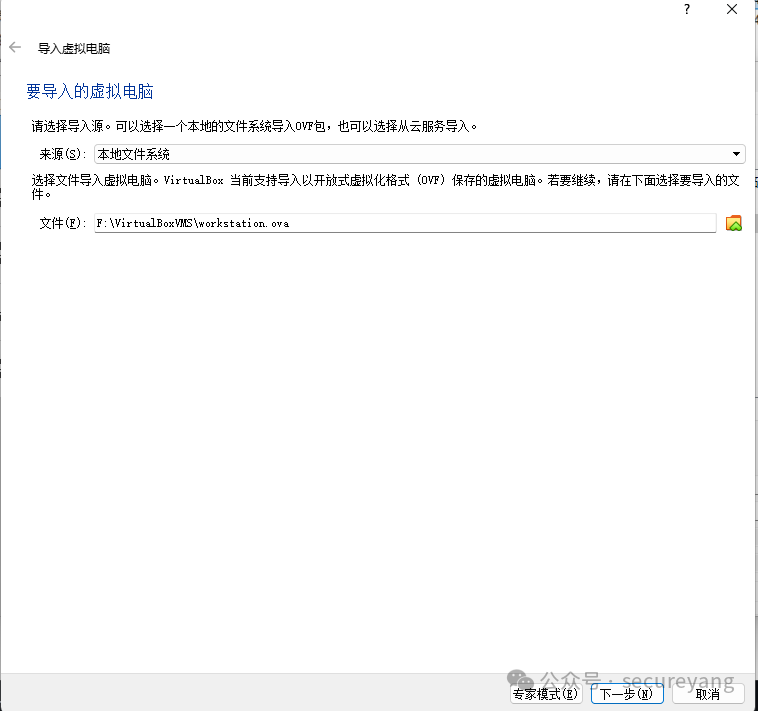

选择刚刚下载的虚拟机，并点击下一步。

注意最开始安装VirtualBox的时候会让你配置一个默认虚拟电脑位置，这里就是以后导入虚拟机的时候，导入的虚拟机就会保存在这个位置，并且会给你导入的虚拟机单独再创建一个文件夹保存在这里。

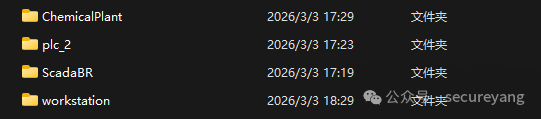

配置完了之后点击导入即可。

然后剩下三个虚拟机只需重复上面的步骤即可。

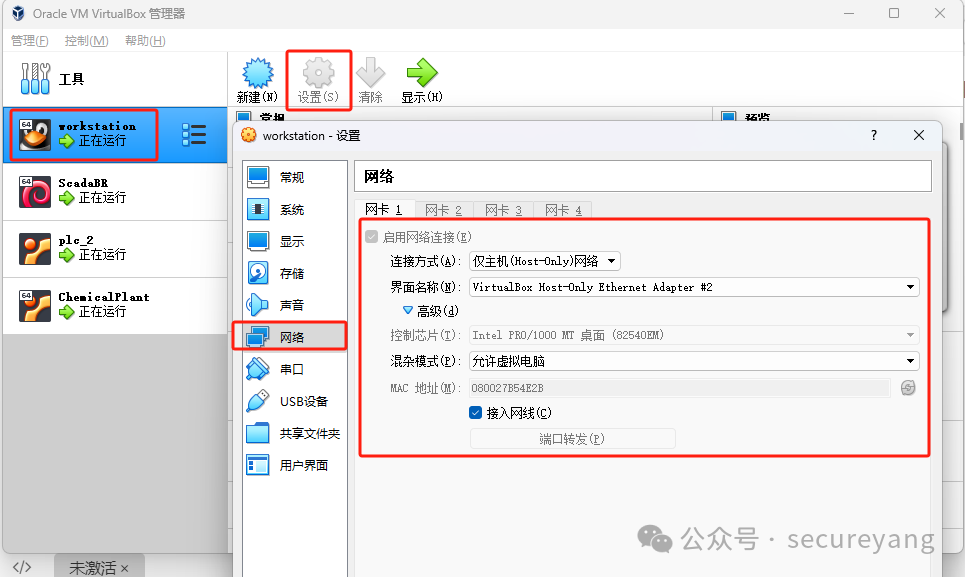

导入完成之后，对每一个虚拟机点击，进入设置，选择网络，然后配置网卡均为最开始创建的 192.168.95.111 地址的网卡。同时混杂模式选择”允许虚拟电脑“。

三、运行虚拟机

（1）开启服务

上面虚拟机配置好了之后全部打开即可。四个虚拟机的账号密码如下：

VM credentials:

• Simulation (Chemical Plant): simulation | Fortiphyd
• HMI (ScadaBR): scadabr | scadabr；web console: admin | admin
• PLC: user | password
• Workstation: workstation | workstation

针对下面三个虚拟机，需要进去进行一下配置（其实按理说开机这些服务是自启动的，但为了以防万一，还是进去配置一下）启动仿真服务，配置方法如下：

• 操作（如果仿真服务未自启）：

1. 登录 Simulation 虚拟机（chemicalPlant虚拟机），打开 两个终端。
2. 终端 1：进入仿真目录，运行：

    cd ~/GRFICSv2/simulation_vm/simulation
    ./simulation

3. 终端 2：进入远程 IO/Modbus 目录，运行：

    cd ~/GRFICSv2/simulation_vm/simulation/remote_io/modbus
    sudo bash run_all.sh

• 目的：启动化工工厂的仿真进程和 Modbus 通信服务，让整个工控系统 “活” 起来。
• 操作（如果 PLC 服务未自启）：

   cd ~/OpenPLC_v2
   sudo nodejs server.js

目的：启动 OpenPLC 服务器，让 PLC 开始处理 Modbus 请求，与仿真系统交互。

• 登录 PLC 虚拟机。
• 进入 OpenPLC 目录，运行：

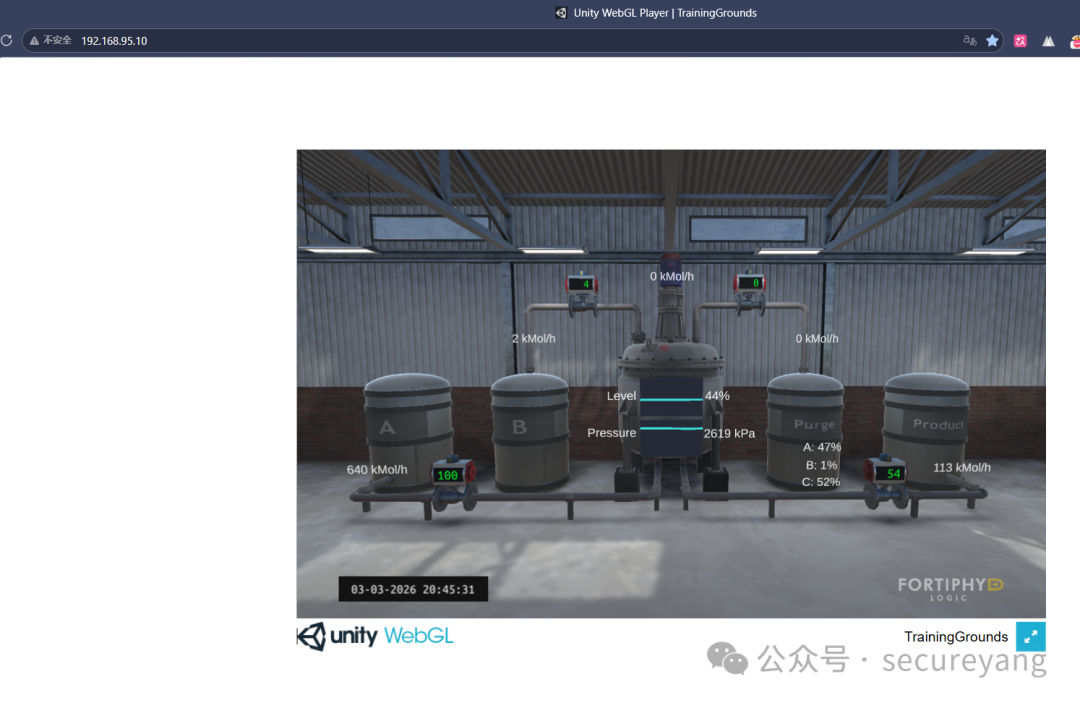

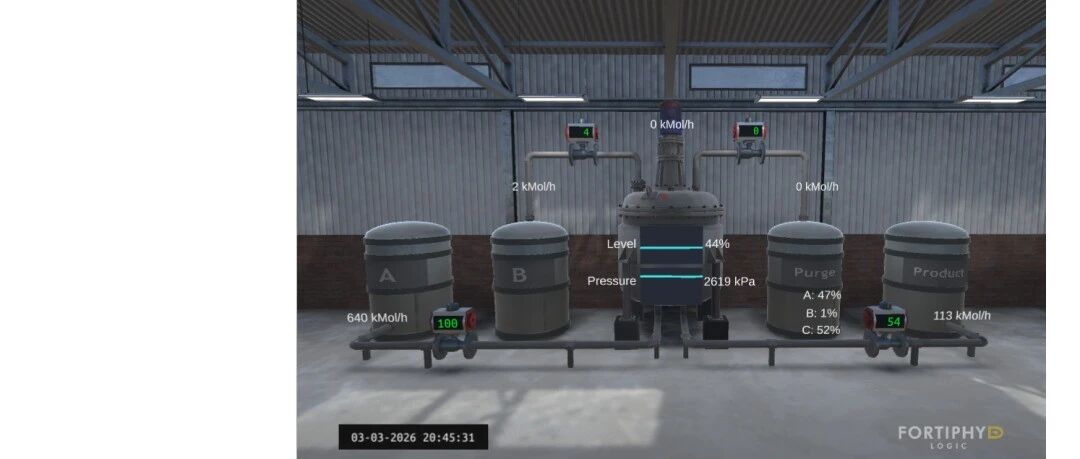

上述步骤全部完成之后，PLC的模拟就开启了。我们可以访问 http://192.168.95.10 来查看3D工业物联网模拟系统，如下图所示：

（2）ScadaBR后台

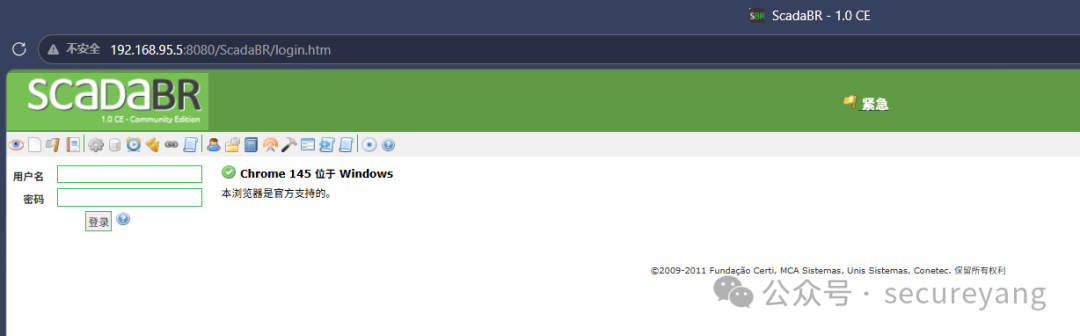

登录账密：admin/admin

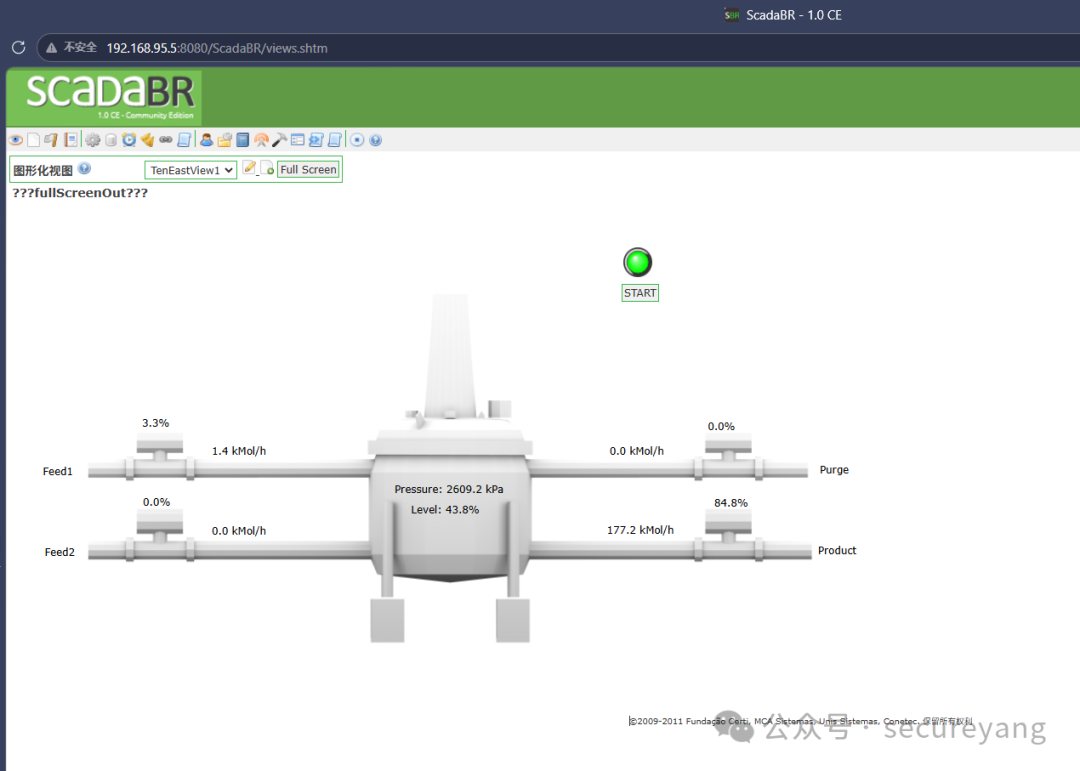

进入后台系统之后，功能很丰富，可以自行发掘。

上面可能写的简单，但是寻找资源、尝试搭建、处理报错等等，每一个其实都花费了大量时间，希望对各位读者有用。
