融合SDR技术与RFNoC架构的无人机电磁宽带监测方案

原创

所长007 所长007

蓝军开源情报

2026年3月2日 10:06 湖南

关注▲蓝军开源情报▲和10万+情报研究员，一起成长

【导读】

2026年2月6日， MDPI 期刊刊登报告《融合SDR技术与RFNoC架构的无人机电磁宽带监测方案》，本报告提出了一种高性能多通道宽带监测系统的开发方案，该系统基于USRP软件定义无线电架构，具备实时分析能力，并包含三个采集通道：两个宽带通道（160 MHz和80 MHz）和一个窄带通道（1 MHz），用于同时采集扩展频谱段，以满足当前分析2.4 GHz和5.8 GHz ISM频段无人机辐射的需求。

该处理系统通过高性能硬件平台（强大的CPU、高速存储、GPU加速）和光纤互连，支持超过200 MHz的累积带宽，从而确保海量数据的稳定无损传输。所提出的频谱监测系统展现出极高的灵敏度、灵活性和可扩展性，其接收灵敏度高达-130 dBm，远超文献中报道的常见数值。

此外，其并行多通道架构能够实时检测不同频段的信号，并为高级信号分类奠定基础。其可重构设计使其能够快速适应无人机系统以外的各种信号类型。

本报告《融合SDR技术与RFNoC架构的无人机电磁宽带监测方案》英文原文共37页，原文及精品译文请加微信：19173111689（微信同号），报告订制请加微信：19118805880（微信同号）。

关键词：软件定义无线电； 无人机波形； 无人机检测； 射频片上网络架构； 现场可编程门阵列； 电磁频谱监测

这是蓝军开源情报的第 524期分享

编译 l 所长007

来源 l 蓝军开源情报（ID：Lanjunqingbao） 转载请联系授权（微信号：Lanjunqingbao2081） 一、全球无人机普及威胁基建

近年来，无人驾驶飞行器特别是消费级轻小型无人机的爆发式增长，在改变农业、物流及测绘等行业生产力的同时，也带来了显著的安全隐患 。无人机非法闯入禁飞区、敏感区域进行窃密偷拍、干扰民航秩序乃至对关键基础设施（如机场、电网及政府办公区）构成直接威胁的事件频发 。这种“低空安全”威胁要求必须建立高效、低成本且具备实时预警能力的探测与反制体系 。

针对无人机的探测手段目前主要包括声学监测、电光/红外成像、雷达探测及射频监测，其中射频监测因其被动工作、抗恶劣天气干扰、可覆盖大区域以及具备协议分析潜力等优势，成为了当前低空防御技术路线中的核心选择 。

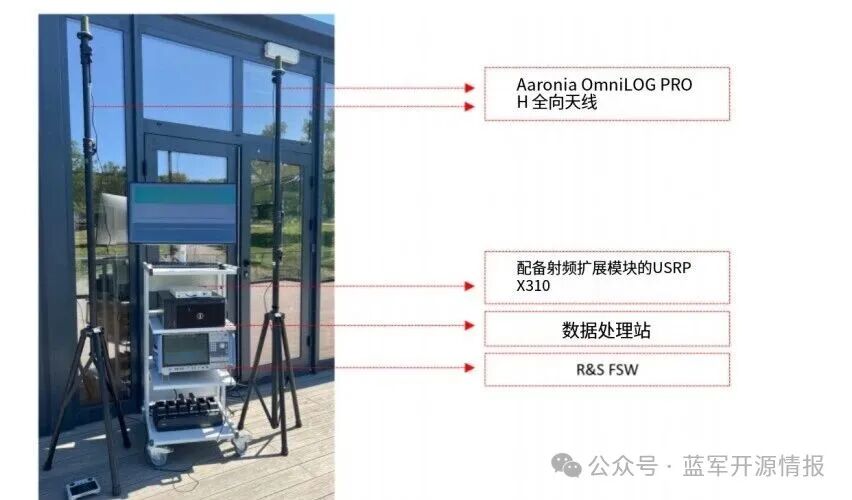

实验室和现场测试中使用的监测系统硬件配置

二、被动射频监测具探测优势

与主动发射信号的雷达系统不同，射频监测系统采用被动接收模式，不会产生二次电磁污染，且能够实现全时段、全天候的频谱监控 。尤其是在城市复杂电磁背景下，射频传感器能够有效捕捉无人机与地面控制站之间交换的跳频通信信号，从而在无人机进入视距范围前就发出预警 。

本报告指出，当前主流民用无人机普遍采用 2.4 GHz 和 5.8 GHz 的工业、科学及医疗频段进行指令控制与高清图传，且为提高抗干扰能力多采用正交频分复用以及跳频扩频技术 。

三、SDR架构提供灵活监测底座

传统的扫频式频谱分析仪虽具备极高的测量精度，但受限于硬件架构，其瞬时带宽通常较窄且难以实时连续获取复杂的 IQ 数据，容易漏掉瞬态跳频信号 。

本研究提出基于软件定义无线电的监测方案，利用其高采样率、可重构性以及灵活的信号处理能力，能够针对无人机不断演进的通信协议进行快速迭代适配 。SDR 技术允许系统在宽带范围内进行连续监测，并同步完成信号发现、特征提取与协议解码，是构建现代化低空安全监测网的核心技术路径 。

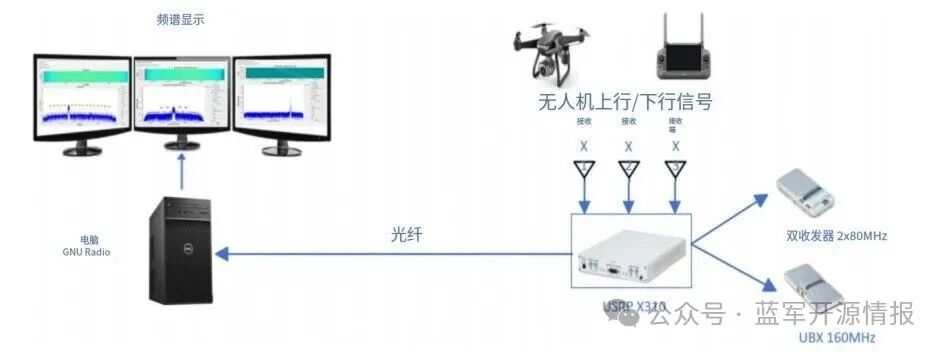

基于SDR的监测系统架构

四、RFNoC加速解决实时性难题

在处理超过 200 MHz 的累积带宽时，传统基于通用处理器的信号处理流程会产生巨大的数据吞吐压力和计算延迟 。

本研究引入了射频网络芯片架构，这是一种在现场可编程门阵列上实现的计算引擎框架，能够将快速傅里叶变换、数字下变频以及频谱过滤等高算力需求任务从CPU 卸载到现场可编程门阵列硬件端执行 。这种硬件加速机制极大地降低了系统时延，确保了在大带宽数据流下不丢包、不卡顿，能够精准捕获时长仅为毫秒级的窄带跳频指令包 。

五、多通道协同实现全域覆盖

为满足对 2.4 GHz 和 5.8 GHz 频段的同时监控需求，本系统采用了基于 USRP X310 平台的多通道设计 。

该方案通过集成 UBX-160（支持 10 MHz 至 6 GHz 频率，具备 160 MHz 瞬时带宽）和 TwinRX（双通道 80 MHz 接收机）两款扩展子板，构建了包含两个宽带通道（分别为 160 MHz 和 80 MHz）和一个窄带通道（1 MHz）的并行监测架构 。

这种“宽窄结合”设计既保证了大范围频谱的“态势感知”，又能针对特定控制频率进行高分辨率的“精细刻画”，累计支持实时带宽超过 200 MHz 。

六、高性能工作站提供算力支撑

宽带电磁监测会产生海量的 IQ 原始数据，对主机的计算与存储性能提出了严苛要求 。本研究配置了基于 Intel Core i9-12900K 处理器的高性能工作站，拥有 16 核心和 24 线程，最高主频达 5.2 GHz，能够支持多路信号链并行执行 。同时配备了 128 GB DDR5 高速内存以及 NVMe 固态硬盘，以应对高速 I/O 流转 。为了防止长时间高负载运行产生的过热问题，系统还集成了水冷散热方案，确保了监测任务在野外及实验室环境下的持续稳定性 。

七、GPU加速提升跳频信号可视

传统的频谱图显示往往存在时间分辨率不足的问题，导致快速变换的无人机跳频包在视觉上呈现模糊或缺失 。本方案集成了 GR-Fosphor 库，利用 NVIDIA RTX A5000 显卡的 CUDA 加速能力，将复杂的频谱渲染任务交给显卡处理 。

Fosphor 独有的“持久化模式”能够模拟真实频谱仪的余辉效应，使即使极短时间的突发信号也能在显示屏上留存足够长的观察时间 。这种基于 GPU 的实时可视化技术显著增强了系统在密集电磁环境下的信号分辨力，能够清晰地区分 Wi-Fi 干扰与无人机图传信号 。

八、灵敏度达-130dBm领先水平

灵敏度是衡量监测系统探测距离的关键指标 。本报告通过在 2.4 GHz 和 5.8 GHz 频段进行受控实验，并与业界顶尖的 R&S FSW 频谱分析仪进行对比测试 。

结果显示，在 3.05 kHz 的频率分辨率（RBW）下，本 SDR 系统展示了极佳的底噪控制，接收灵敏度达到了 -130 dBm 。这一数据不仅优于现有学术文献中常见的报道值，更赋予了系统在 2 公里乃至更远距离处预警低功率无人机信号的实战能力 。

图7. 基于SDR的监测系统架构

九、实地测试验证方案有效性

本研究针对大疆Mini 3、Mini 2 等典型机型在多种距离（100 米至 1.2 公里）和多种地形环境下进行了实测 。测试结果证实，系统能够准确识别出采用 OcuSync 等私有协议的宽带 OFDM 图传信号以及采用 FHSS 技术的跳频控制链路 。

在多机协作模拟场景中，系统成功在单一界面内同时监测并区分了三台在不同频段工作的无人机，展现了极强的多目标跟踪与动态频谱感知能力 。

十、动态信噪比揭示识别影响

为了优化算法在极端环境下的表现，本报告研究了信噪比对频谱图质量的定量影响 。实验发现，当 SNR 降至 5 dB 左右时，OFDM 信号开始与底噪混淆，表现为频谱边缘模糊；而当 SNR 达到 10 dB 以上时，信号特征变得稳健可见 。

基于此发现，本系统引入了“自动底噪校准”功能，能够根据当前环境电磁噪声水平动态调整显示阈值，从而在 SNR 剧烈波动的情况下依然能保持稳定的目标识别率 。

十一、协议解码赋能精准目标管理

本监测方案不仅停留在物理层信号的发现，更进一步深入到了数据链路层 。系统在 2.437 GHz 的窄带通道上成功捕捉并解码了符合 IEEE 802.11 管理帧标准的远程 ID信息 。

通过对 PCAP 数据包的深度解析，系统能够实时获取无人机的生产厂商、SSID 序列号、广播周期等关键身份特征 。这种“指纹化”识别能力为执法部门提供了合法的取证依据，能够有效区分合法的“白名单”无人机与违规侵入的“黑飞”目标 。

十二、监管要求无人机广播身份

各国政府均在加速完善低空空域管理法规，如美国 FAA、欧洲 EASA 以及中国相关民航监管部门 。目前的监管趋势要求所有无人机必须通过 Wi-Fi 或蓝牙持续广播其实时经纬度、高度、航向及速度信息，即所谓“电子围栏”与“云哨”系统的硬件基础 。

本方案所展示的宽带监测与协议解码集成技术，完美契合了当前的监管语境，为构建“透明天空”提供了技术上的可能性，是未来“低空经济”安全运行的重要保障手段 。

十三、方案支撑未来电磁安全

本研究开发的基于 SDR 与 RFNoC 的无人机宽带监测平台，在灵活性、实时性和敏感度上达到了工业级应用水准 。其模块化设计允许系统根据需求快速重构，不仅可用于无人机探测，还可扩展至反窃听、关键基站保护及大规模物联网频谱审计等领域 。

尽管在绝对功率测量精度上与顶级实验室仪器尚存差距，但其无缝的宽带监测能力和极高的性价比，使其成为构建大范围低空预警网络的理想选择，为维护我国敏感空域的电磁主权与网络安全贡献了重要力量 。
