工业设备的 TPM 加密防线，竟被一根探针轻松攻破？

原创

黑鸟 黑鸟

黑鸟

2026年2月22日 23:29 广东

在数字化工业时代，我们总以为 “硬件级安全加密” 是数据防护的铜墙铁壁。尤其是 TPM 2.0 安全芯片，早已成为 Windows 电脑 BitLocker 加密、工业嵌入式设备全盘加密的核心标配，被厂商宣传为 “密钥永不离开芯片” 的安全底座。

但 2026 年 2 月瑞典安全厂商 Cyloq 发布的 CVE-2026-0714 漏洞研究，彻底打破了这一安全幻觉：一台主打 “高安全工业级” 的嵌入式设备，其 TPM 保护的磁盘加密密钥，竟能通过简单的物理总线监听，被完整窃取明文，全程无需破解芯片、无需篡改系统，只需要一根逻辑分析仪探针。

先搞懂三个核心概念

在看懂这场攻击前，我们先把三个关键技术点讲明白：

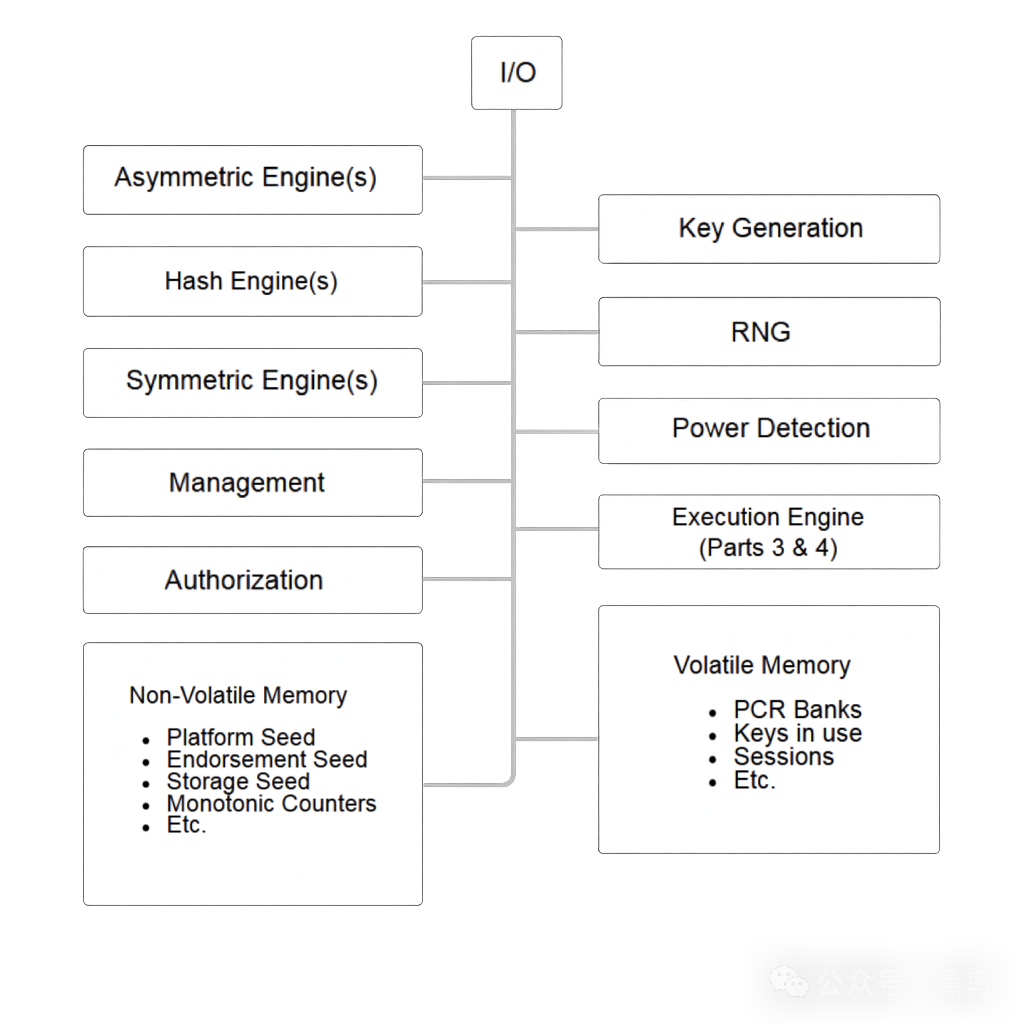

1. TPM 2.0 安全芯片

   可以理解为设备主板上一个独立的 “硬件安全保险箱”。它自带独立处理器和存储，专门存放加密密钥、做身份校验，理论上核心密钥永远不会离开芯片内部，就算系统被攻破，密钥也不会泄露。



2. LUKS 全盘加密

   Linux 系统最主流的磁盘加密标准，也是绝大多数工业嵌入式 Linux 设备的加密方案。设备开机时，需要从 TPM 中获取解密密钥，才能解锁系统盘，没有密钥就算拆下硬盘也读不出数据。

3. SPI 总线

   主板上芯片之间通信的 “数据线”。绝大多数独立 TPM 芯片，都是通过 SPI 总线和设备的主处理器（SoC）通信，就像保险箱和主机之间的 “专属通道”。



漏洞核心：加密只做了一半

#

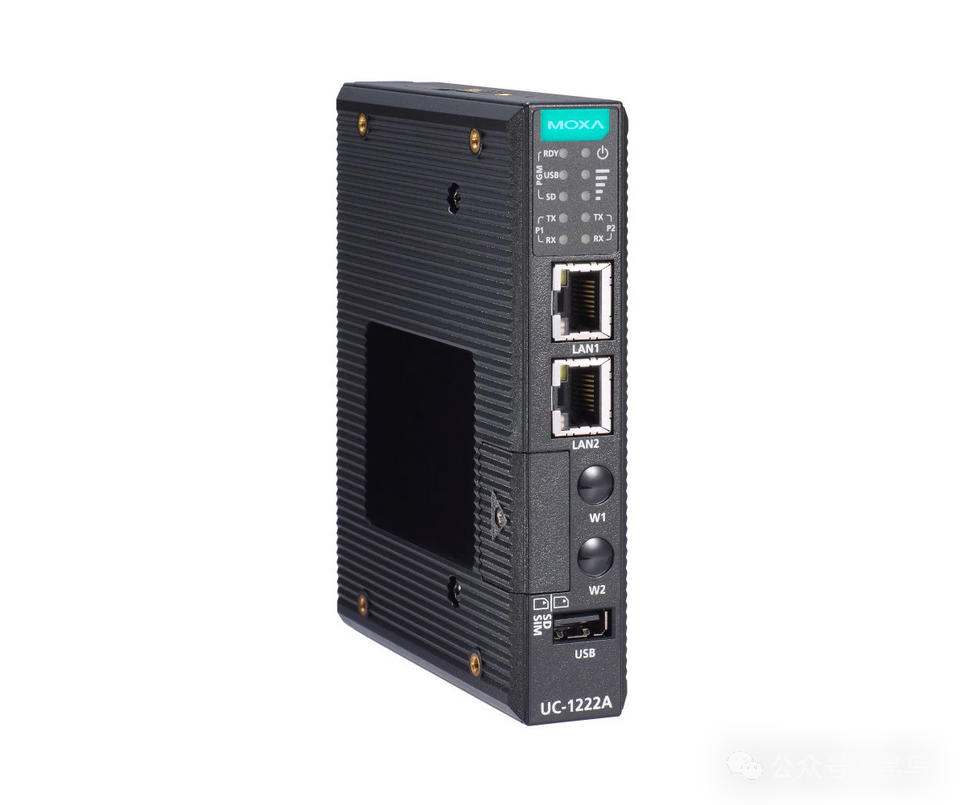

这次漏洞的影响目标，是摩莎（Moxa）UC-1222A 安全版工业计算机。这款设备主打工业现场数据采集、边缘网关场景，厂商明确宣传其搭载独立 TPM 2.0 芯片，提供硬件级全磁盘加密防护，是工业场景的 “高可靠安全设备”。

而研究员发现的核心问题，戳中了绝大多数 TPM 应用的通病：厂商只做了 “保险箱的门锁校验”，却没给 “通道里的运输过程” 做任何加密。

设备开机时，会执行一套固定流程：

1. 主处理器向 TPM 芯片发送TPM2_NV_Read指令，申请读取存放 LUKS 解密密钥的 NV 存储空间；
2. TPM 芯片校验 PCR 策略（也就是开机环境是否合法），校验通过后，就把完整的 LUKS 解密密钥准备好；
3. 最关键的一步：密钥通过 SPI 总线，以明文形式从 TPM 芯片传输给主处理器。

攻击全过程：4 步拿走密钥，门槛低到惊人

#

研究员完整复现了这场攻击，全程只需要基础的硬件工具，就能完成，对工业设备的威胁极大。

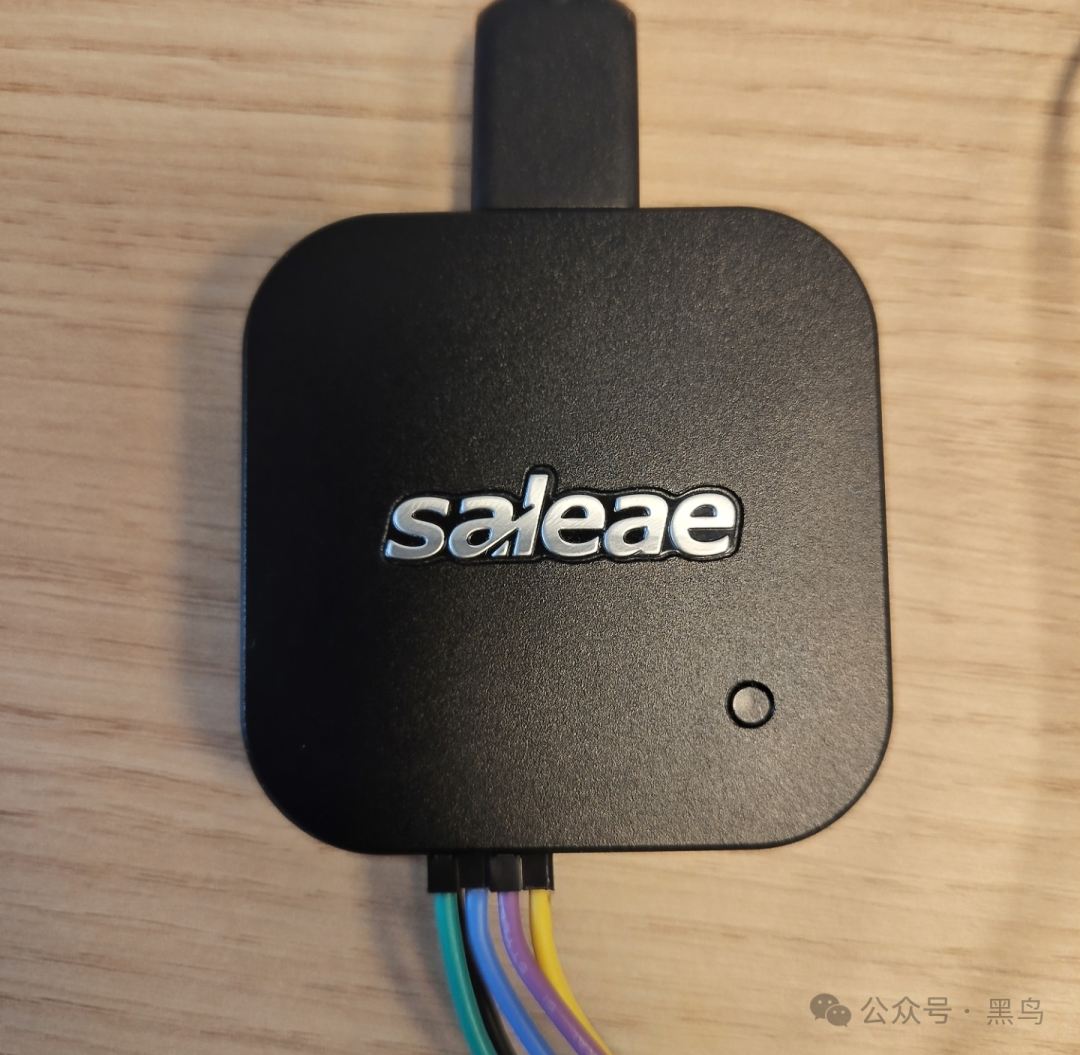

为了进行被动总线嗅探攻击，使用了 Logic 8 Saleae 8 通道逻辑分析仪。

第一步：固件分析，找到密钥传输的 “命门”

研究员先下载了设备的官方固件，解压后分析开机启动脚本，很快找到了关键代码：设备在开机早期，会通过tpm2_nvread工具，从 TPM 的指定 NV 索引中读取 LUKS 密钥，授权绑定了 PCR 策略。

这行代码直接确定了攻击目标：只要监听到 SPI 总线上TPM2_NV_Read指令的响应包，就能拿到密钥。

第二步：硬件搭线，给总线装个 “监听器”

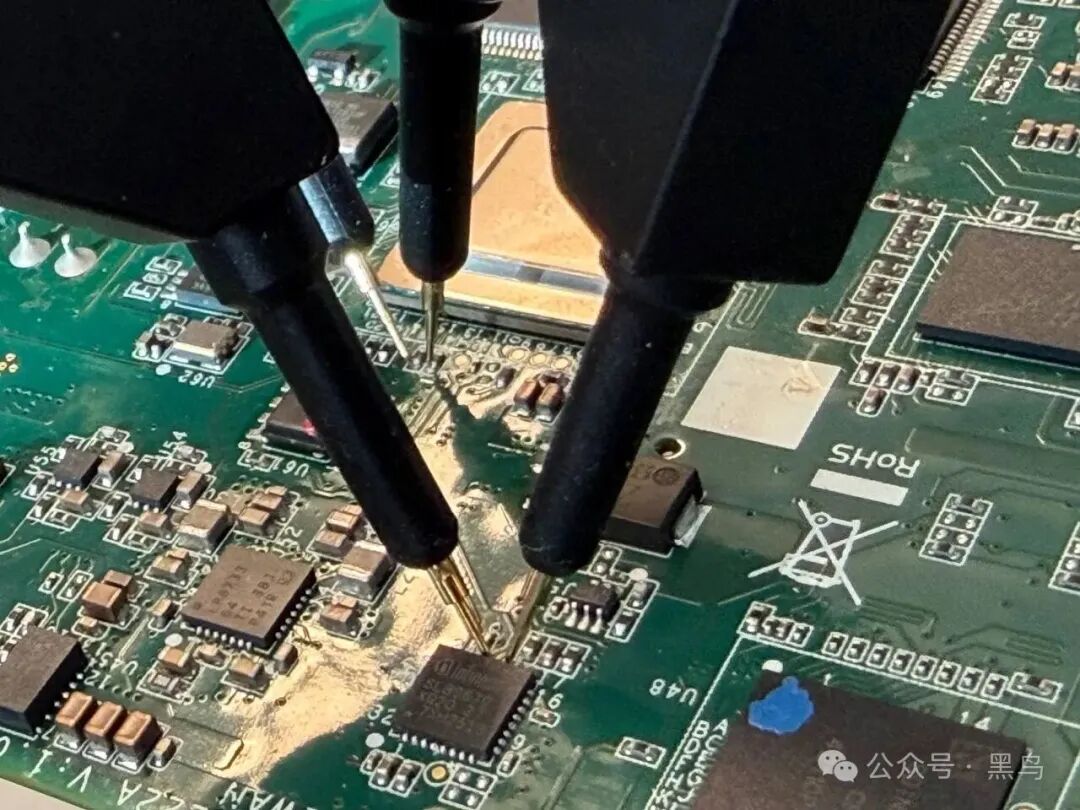

这款设备用的是英飞凌 SLB9670 TPM 2.0 芯片，研究员找到了芯片上 SPI 总线的 4 个关键引脚：片选（CS）、时钟（SCLK）、主机发从机收（MOSI）、从机发主机收（MISO），用 8 通道逻辑分析仪，直接把探针接在了对应引脚上。

整个过程只需要基础的焊接和硬件操作，不需要破坏设备核心电路，全程被动监听，不会触发设备的任何安全告警。

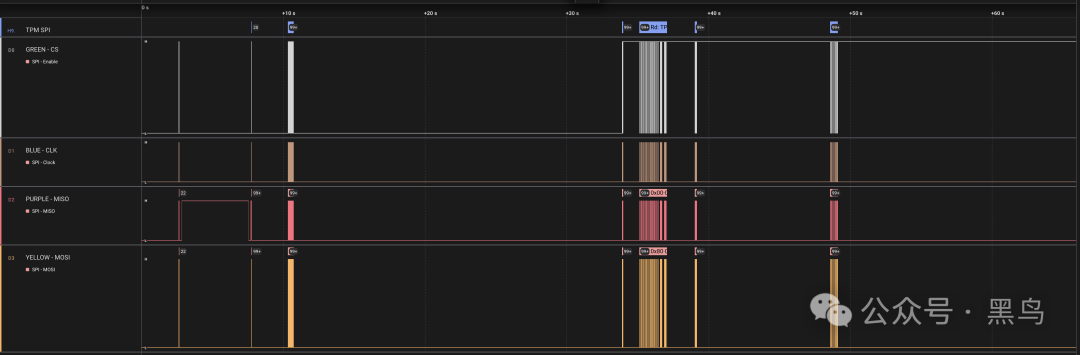

嗅探SPI总线过程

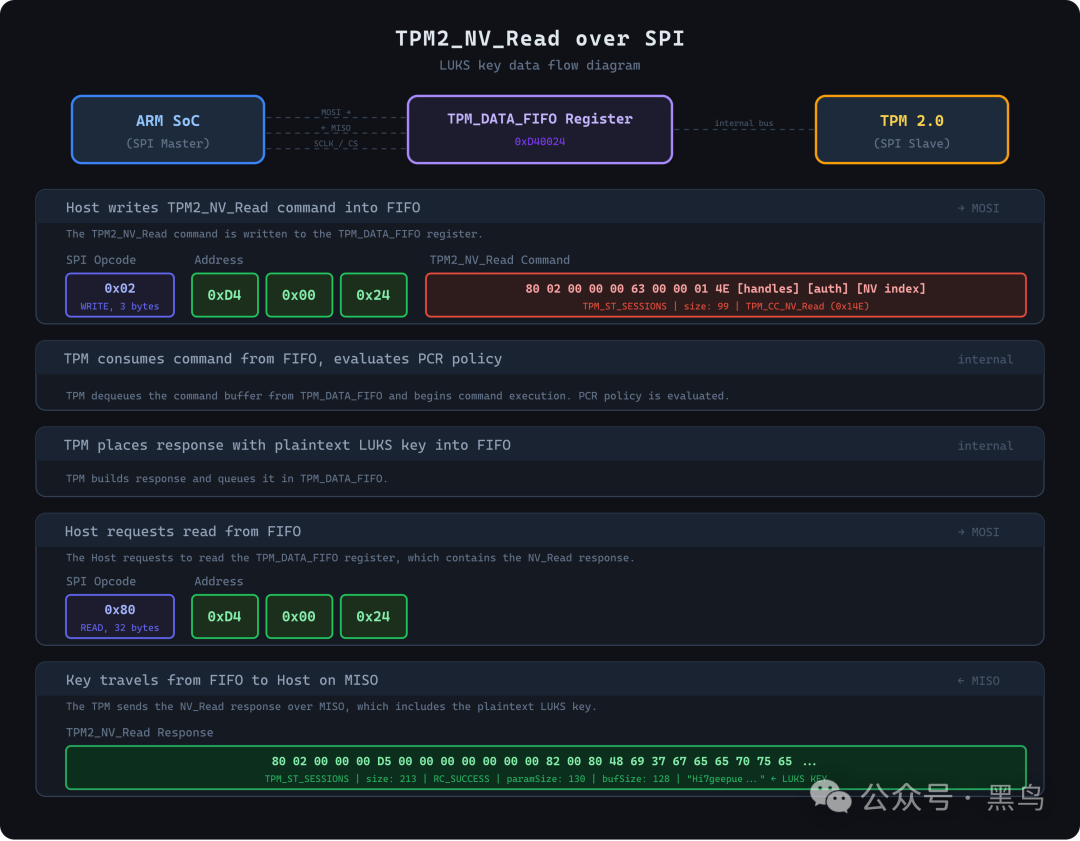

下图总结了 SPI 的完整命令-响应流程。

#

第三步：开机抓包，定位明文密钥

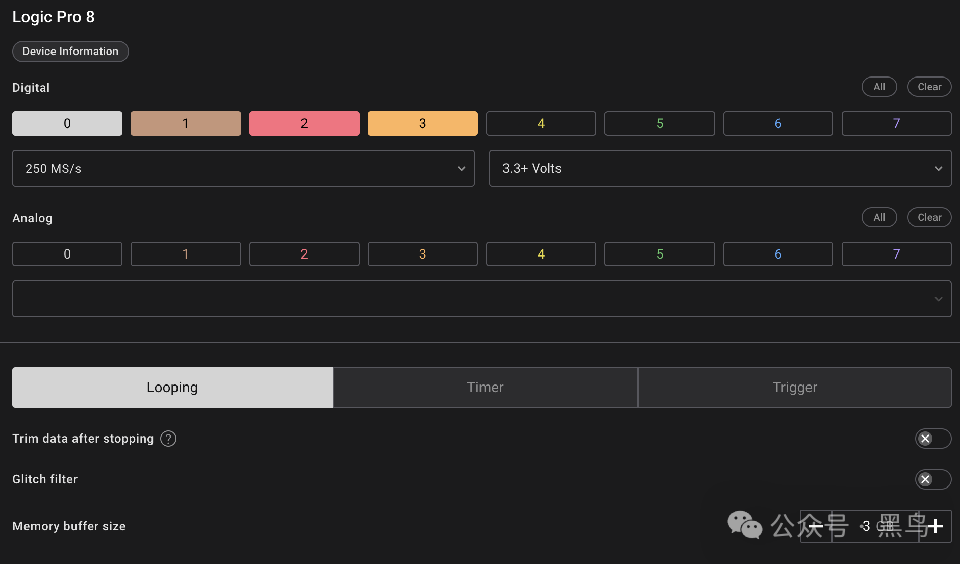

研究员设置逻辑分析仪以 250MS/s 的采样率，完整录制设备开机约 50 秒的 SPI 总线流量。

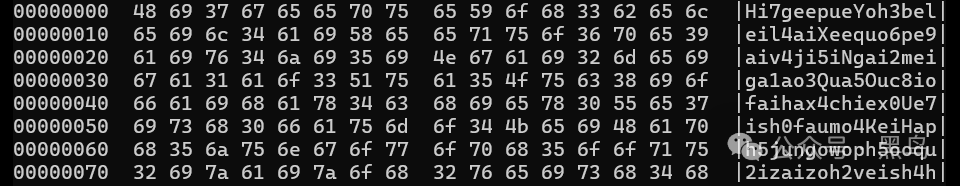

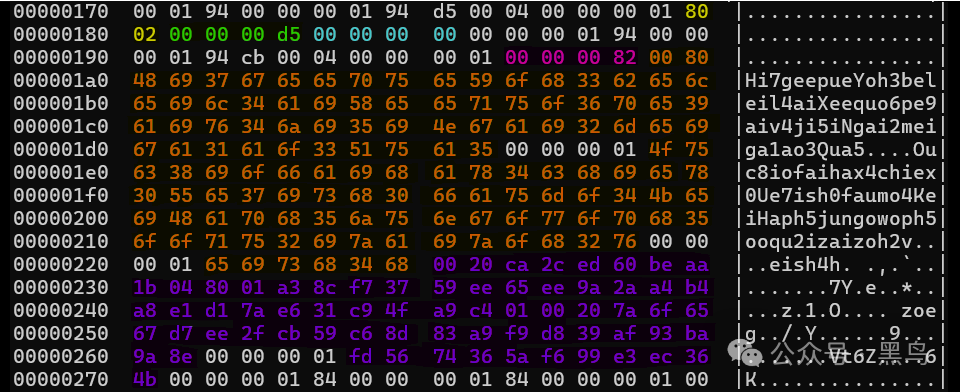

通过自定义脚本解析流量，很快就定位到了TPM2_NV_Read指令的发送位置，再对应解析从 TPM 发回主机的响应包，直接提取出了 128 字节的完整 LUKS 明文密钥。

#

第四步：验证密钥，彻底攻破加密

为了确认密钥有效，研究员拆下了设备的 eMMC 闪存芯片，用专用读卡器读出了完整的磁盘镜像。最终用嗅探到的密钥，成功解锁并挂载了 LUKS 加密的磁盘分区，完整获取了设备内的所有数据，攻击完全成功。

密钥验证过程

#

为了验证密钥的有效性，使用热风焊接将eMMC闪存芯片拆焊下来，然后使用Allsocket eMMC153读卡器重新安装并读取芯片。具体过程如下所示。

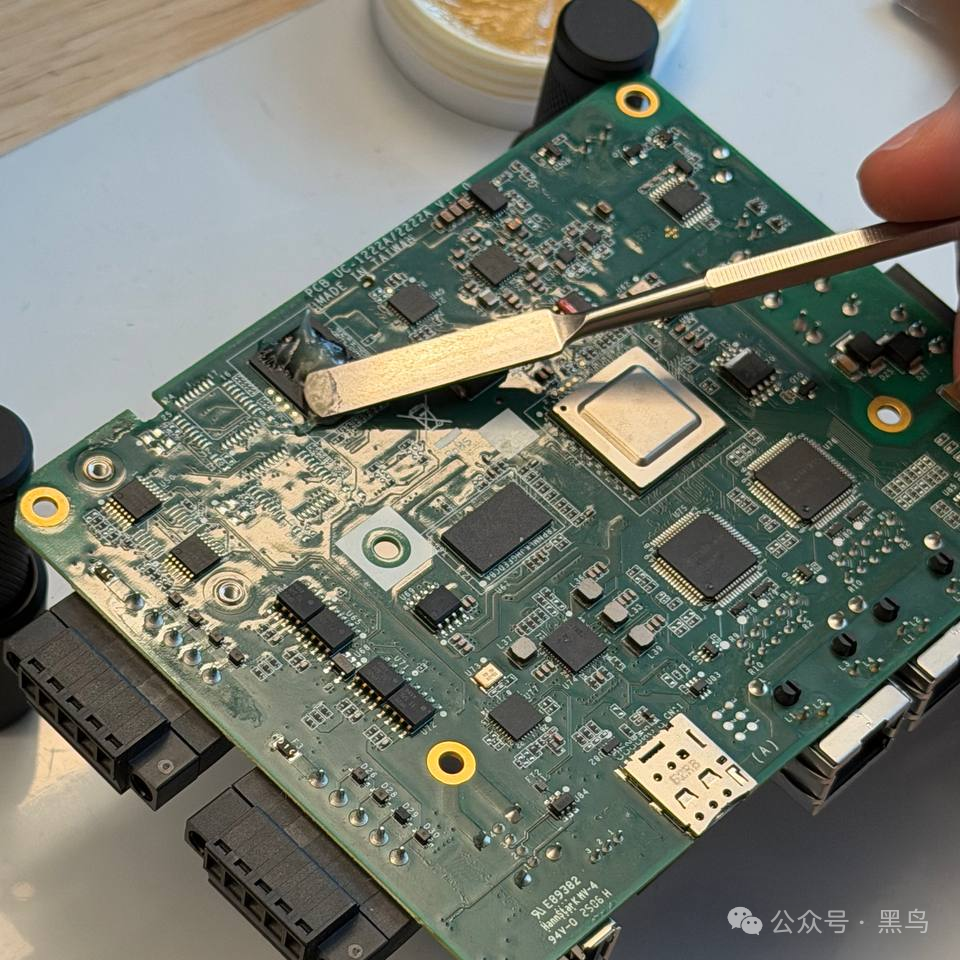

步骤 1：涂抹焊剂

在 eMMC 闪存芯片上涂抹焊剂。

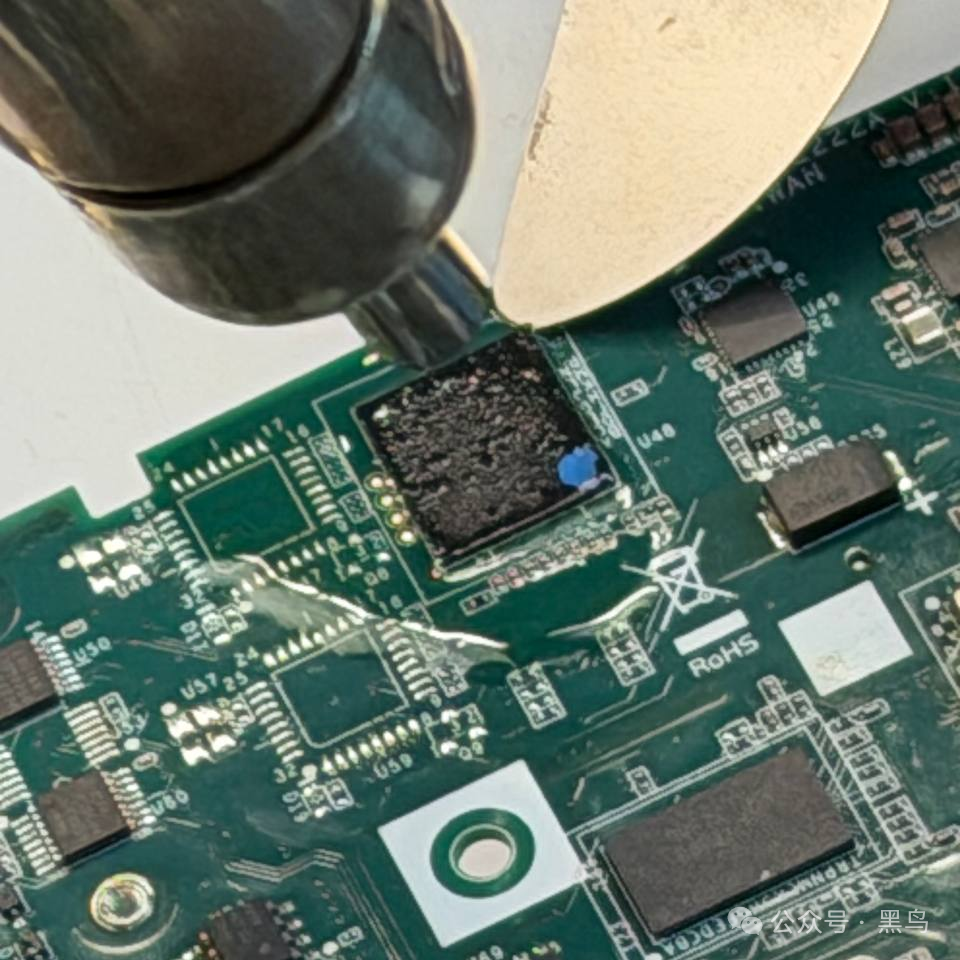

步骤二：拆焊芯片

采用热焊法移除eMMC芯片。

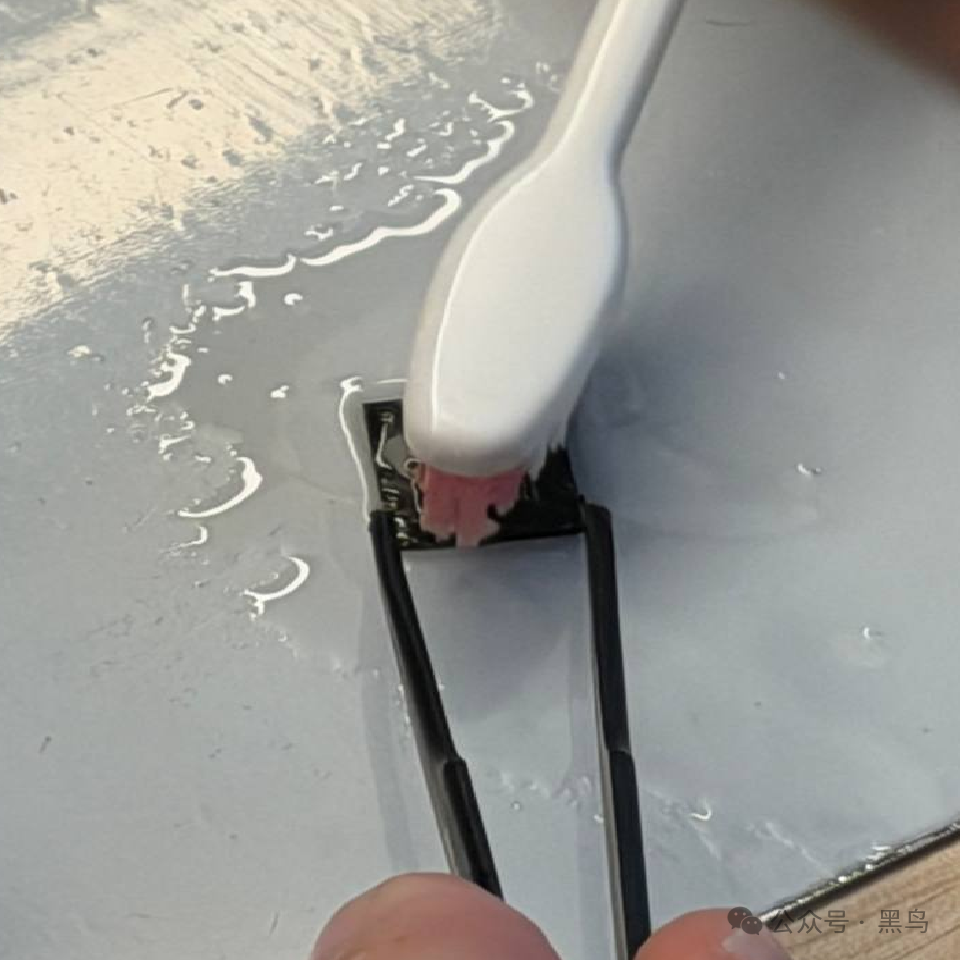

步骤 3：去除浆糊

使用软毛（尼龙）牙刷和 99% 异丙醇去除 eMMC 上的残留物，然后使其干燥。

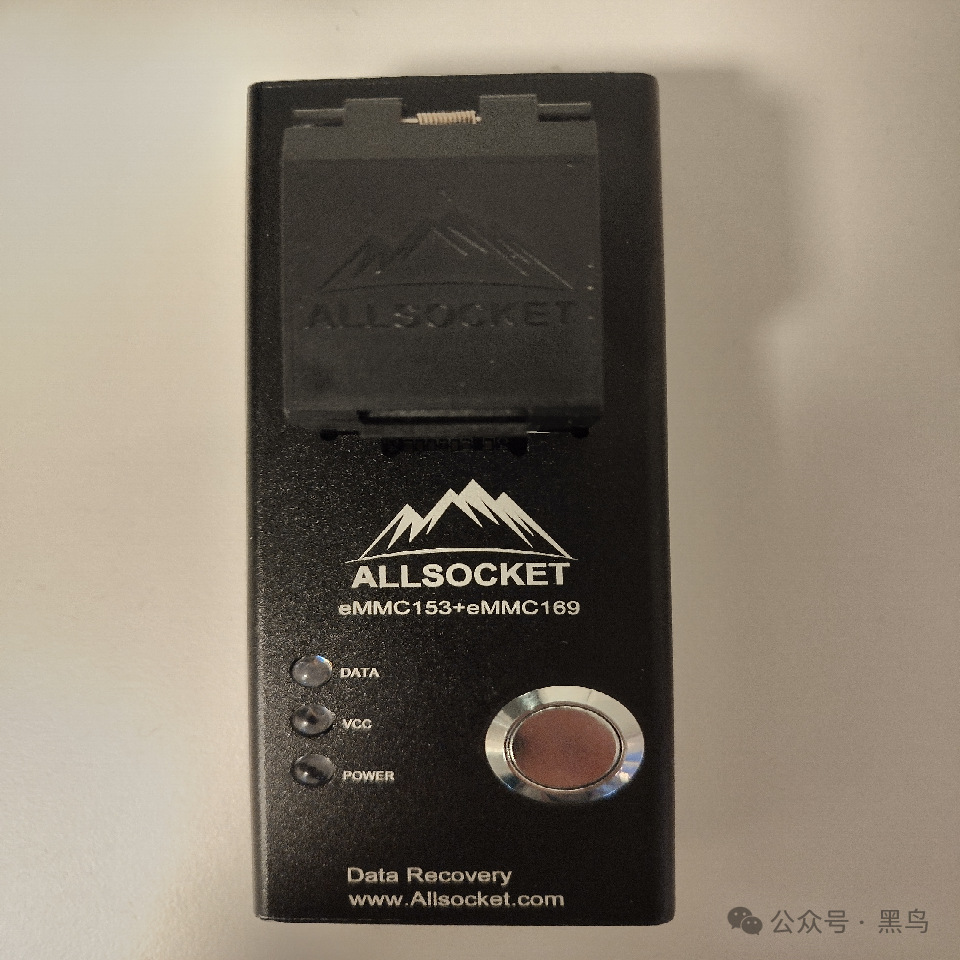

步骤 4：读取 eMMC 芯片数据

使用 Allsocket eMMC153 读取器读取 eMMC 数据，并将其制作成镜像。

sudo dd if=/dev/disk9s3 of=emmc_moxa_dump_full5.img bs=4m status=progress

步骤 5：挂载镜像并成功测试密码

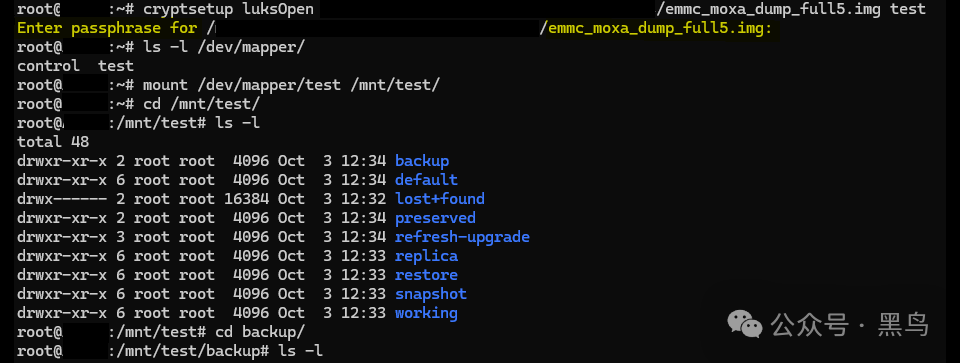

加密镜像随后被挂载，此时输入了密码短语（即 LUKS 设备密钥）。下面的屏幕截图显示，输入密码短语后镜像已成功挂载。这验证了嗅探到的密码短语是正确的。

这次攻击，到底特殊在哪？

#

其实 TPM 总线嗅探攻击并非新鲜事，此前已经有大量针对 Windows BitLocker 加密的同类攻击。但这次研究，给整个工业物联网安全敲响了新的警钟：

1. 首次公开针对工业嵌入式设备的 TPM 嗅探攻击

   此前的研究大多聚焦个人电脑，而工业设备往往部署在无人值守的野外、工厂现场，攻击者有充足的时间物理接触设备，风险比个人电脑高几个量级。

2. 首次发现TPM2_NV_Read指令的明文泄露风险

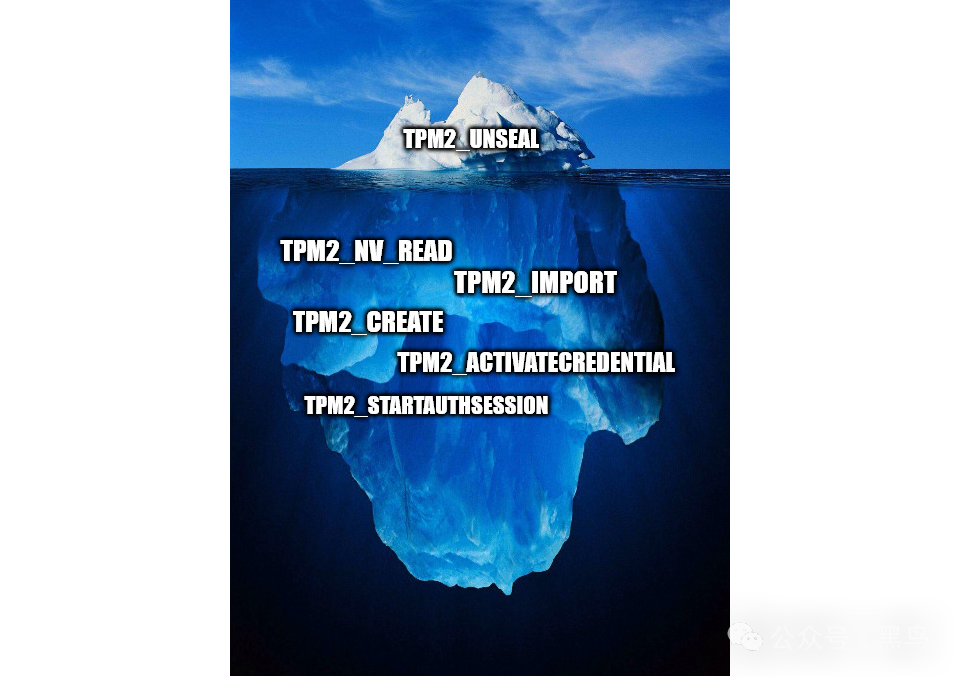

   此前的 BitLocker 攻击，大多针对TPM2_Unseal指令，行业几乎默认只有这个指令会泄露密钥。而这次研究证明，厂商定制化的TPM2_NV_Read方案，同样会让密钥明文传输，大量使用同类定制方案的工业设备，都可能存在同款漏洞。

3. 打破了 “定制化比通用方案更安全” 的误区

   很多工业厂商不用 Linux 生态通用的 Clevis 加密方案，自己写了开机解密脚本，却反而忽略了传输层的加密，留下了致命漏洞。

怎么防？解决方案早就有，只是厂商没做

#

针对这类总线嗅探攻击，TCG（可信计算组织）早就发布了官方的 CPU-TPM 总线防护指南，核心解决方案就是TPM 参数加密。

简单来说，就是主机和 TPM 芯片先通过非对称加密，建立一个加密的会话通道，之后所有指令和密钥的传输，都用这个会话密钥加密。就算攻击者监听到了总线流量，拿到的也是密文，无法还原出真实的密钥。

其中，加盐会话（Salted Session）方案，就算没有用户输入 PIN 码这类高熵值密钥，也能通过非对称加密建立安全通道，完全适配工业设备无人值守、无用户交互的开机场景，唯一的缺点只是开机时会增加极短的密钥交换耗时，完全在可接受范围内。

CVE-2026-0714 漏洞的本质，从来不是 TPM 芯片本身出了问题，而是厂商的安全实现只做了表面功夫：只关注了 TPM 芯片内部的权限校验，却忽略了芯片和主机之间的传输安全。

硬件级安全的根基，在于全流程的安全设计，任何一个环节的疏忽，都能让整套加密体系彻底崩塌。而对于设备使用者来说，也需要清醒地认识到：“搭载 TPM 安全芯片” 绝不等于 “绝对安全”，设备的物理防护、厂商的固件安全更新，同样是不可或缺的防护环节。
