本课重点讲解ICS环境中过程控制层的漏洞类型、利用方式及实际影响

目标

理解ICS过程控制层常见漏洞原理
掌握漏洞利用的基本路径与方法
能够识别漏洞可能引发的物理过程影响
了解典型攻击案例与防御思路

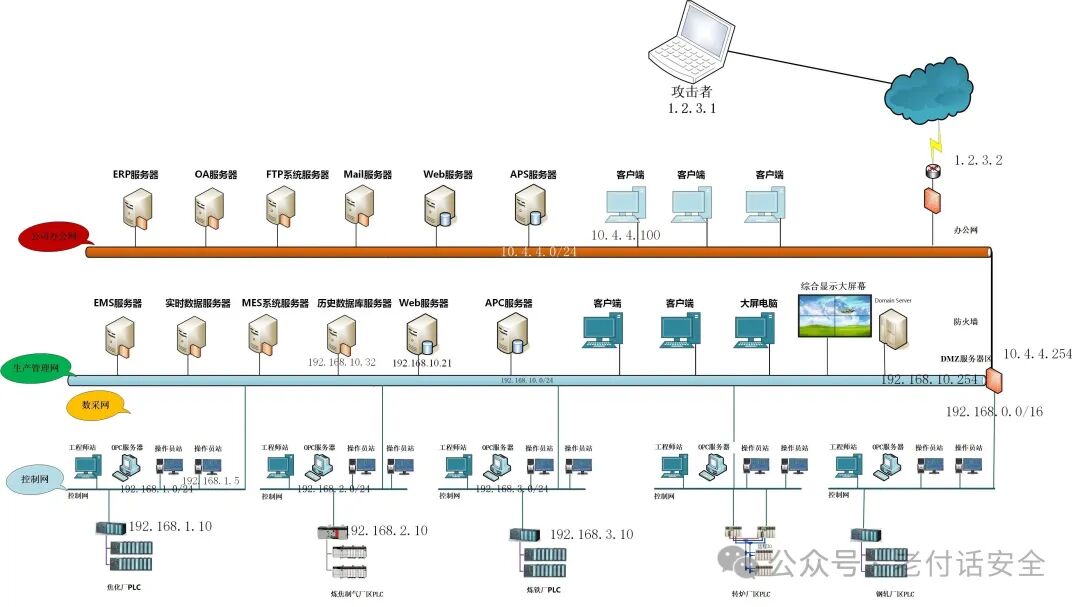

我们通过一个工控网络拓扑示例演示漏洞利用路径，漏洞利用演示展示了攻击者如何通过三个网络进行穿行，并最终通过 HMI 获得对过程控制系统的控制权。根据提供的网络拓扑来分析和描述一个可能的攻击路径，展示攻击者如何从企业网络穿过DMZ最终到达自动化控制网络并控制HMI。

步骤1：初始入侵——突破企业网络

目标：进入企业内部网络，获得一个立足点。
方法：攻击者向企业员工发送鱼叉式钓鱼邮件（或者社工攻击，方法有很多，目的就是在目标网络中建立驻足点，所有的攻击都是需要进行打点操作），邮件附件包含恶意宏文档（如伪装成设备维护清单）。员工打开文档后，宏执行下载并运行远控木马（如Havex）。
技术细节：
恶意软件利用Windows漏洞（如CVE-2017-0199）或社会工程学诱导用户启用宏。
木马建立反向Shell连接至攻击者的C2服务器，使攻击者获得企业内部主机（这里假设IP为10.4.4.100）的控制权。
典型漏洞：用户疏忽、缺乏端点防护、邮件过滤不严。

步骤2：穿越防火墙——进入DMZ

目标：从企业网络跳转到控制系统DMZ，接近工控核心区域。
方法：攻击者在10.4.4.100上进行网络扫描，发现DMZ网段192.168.10.0/24，并识别出运行HTTP 服务的web服务器（192.168.10.21）。
技术细节：
扫描使用Nmap或类似工具：nmap -p 80,443,21,22,3389 192.168.10.0/24。
发现Web服务器后，攻击者尝试利用已知的IIS漏洞（如MS15-034 HTTP.sys远程代码执行漏洞）或弱口令后台。该web服务器可能存在默认配置或未打补丁的漏洞。
利用漏洞获取Web服务器的系统权限（例如上传WebShell或直接执行命令）。
典型漏洞：IIS漏洞、弱口令、未及时更新补丁。

步骤3：横向移动——定位关键数据服务器

目标：在DMZ内部移动，找到能够访问控制网络的机器，如历史数据库（Historian）或OPC服务器。
方法：从已被控制的Web服务器（192.168.10.21）向内扫描，发现历史数据库服务器（192.168.10.32）。该服务器可能运行OPC DA服务，且存在已知漏洞（如OPC空会话或RPC漏洞）。
技术细节：
攻击者使用Mimikatz抓取Web服务器本地账户哈希，并尝试用Pass-the-Hash登录其他机器。由于Windows 的NTLM认证较弱，可能成功。
或者，利用MS08-067（针对Windows 的RPC漏洞）直接获得192.168.10.32的系统权限。
一旦控制历史数据库服务器，攻击者便拥有了访问OPC标签的权限，可以读取过程数据，并可能通过OPC接口向PLC写入数据。
典型漏洞：Windows 系统未打补丁、OPC DA未授权访问、RPC远程代码执行。

步骤4：深入控制网络——攻击PLC

目标：从DMZ中的历史数据库服务器跳转至控制网络，直接攻击PLC。
方法：历史数据库服务器通常双网卡连接DMZ和控制网络（控制网络假设为192.168.1.0/24）。攻击者通过该服务器扫描控制网络，发现PLC（如西门子S7-300，IP 192.168.1.10）开放了102端口（S7comm）。
技术细节：
攻击者使用S7comm协议工具（如Metasploit的siemens_cpu_stop模块或Python脚本）直接与PLC通信。由于S7comm无认证，攻击者可发送停止CPU命令或修改寄存器值。
更隐蔽的方式：利用S7comm上传恶意功能块（FB），篡改离心机转速控制逻辑（类似震网病毒），同时修改HMI显示值以掩盖异常。
攻击者也可通过CIP协议（如果PLC是罗克韦尔）或Modbus协议进行类似操作。
典型漏洞：工控协议缺乏认证、PLC编程接口暴露、S7comm功能码滥用。

步骤5：直接控制HMI——操作员界面被劫持

目标：在无法直接攻击PLC时，转向控制HMI，通过HMI下发恶意指令。
方法：扫描控制网络发现HMI计算机（假设IP 192.168.1.5），可能运行Windows7系统。该HMI存在大量未打补丁的漏洞（如MS08-067、永恒之蓝）。
技术细节：
攻击者从历史数据库服务器向HMI发起永恒之蓝攻击（MS17-010），获得HMI的系统权限。
在HMI上，攻击者可以：
直接操作HMI软件（如Wonderware、WinCC）修改设定值。
截获HMI与PLC的通信，实施中间人攻击，篡改显示数据或控制指令。
植入勒索软件，导致操作员无法监控。
典型漏洞：Windows XP SP2无支持、SMB漏洞、HMI软件配置错误。

最终影响

攻击者成功从互联网渗透至控制网络，实现了对物理过程的控制。可能造成：

设备损坏：通过篡改PLC逻辑使离心机超速运行。
生产中断：停止关键控制器或关闭阀门。
安全事故：修改安全联锁，导致压力容器爆炸。
数据窃取：从历史数据库窃取工艺配方。
