多模光纤的五大标准：OM1、OM2、OM3、OM4、OM5

原创

圈圈 圈圈

网络技术干货圈

2026年2月26日 11:11 江苏

点击上方 网络技术干货圈，选择 设为星标

优质文章，及时送达

转载请注明以下内容：

来源：公众号【网络技术干货圈】

作者：圈圈

ID：wljsghq

近年来，随着云计算、AI、大数据和5G/6G的爆发，数据中心内部互连带宽需求呈指数级增长。传统铜缆早已力不从心，单模光纤虽然距离远，但成本高、功耗大，而多模光纤凭借短距（通常<550m）高性价比，成为企业网、园区网尤其是数据中心ToR/Leaf-Spine架构的首选。

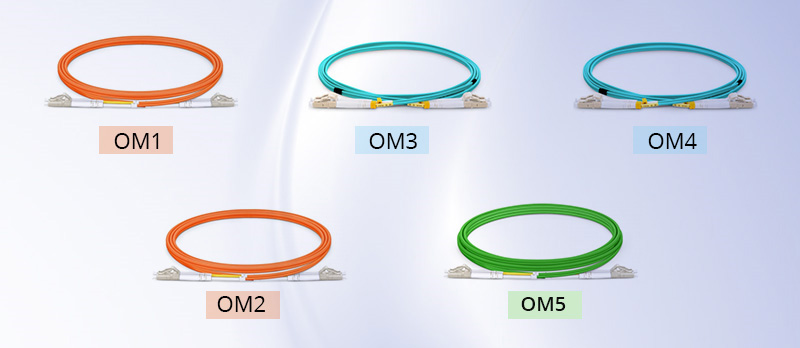

今天的文章为大家系统拆解多模光纤的五大标准——OM1、OM2、OM3、OM4、OM5。

多模光纤OM1-OM5演进时间线，直观展示各代速率跃升与技术突破

多模光纤（Multimode Fiber，MMF）的核心特点是纤芯直径较大（50μm或62.5μm），允许数百甚至上千个光模式同时传播。相比之下，单模光纤（SMF，芯径9μm）只允许一个模式，适合超长距离（几十公里）。

关键物理限制：模间色散（Modal Dispersion）

不同模式的光在纤芯中传播路径不同（中心直行 vs 边缘反射），到达终点时间有差异，导致脉冲展宽、信号失真。这就是为什么多模光纤距离受限。

现代多模光纤采用**渐变折射率（Graded Index）**设计：纤芯中心折射率最高，向外逐渐降低，让边缘模式“走得更快”，有效抵消路径差，极大提升带宽。

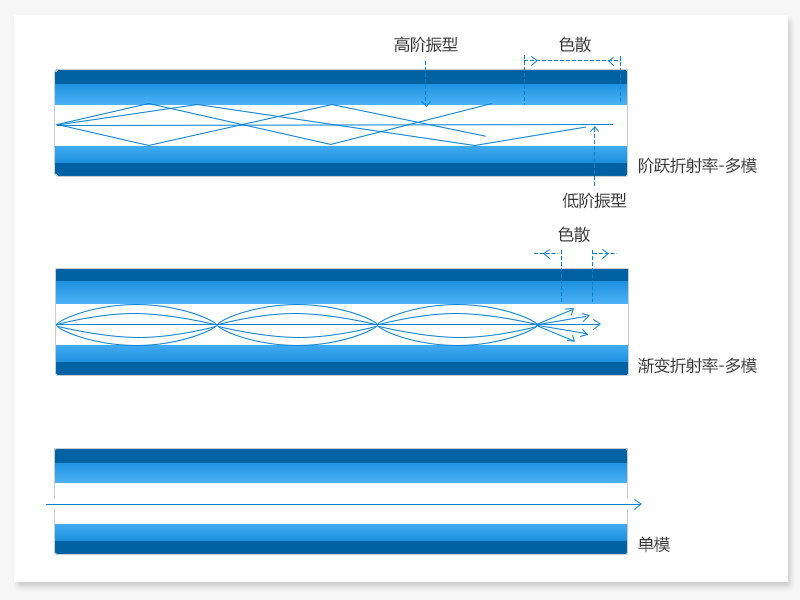

阶跃折射率多模 vs 渐变折射率多模 vs 单模的模传播示意，清晰看出模间色散问题

两大带宽概念（必须区分！）

• OFL带宽（Overfilled Launch，全注入带宽）：用LED光源测试，模拟早期LED光源，单位MHz·km。
• EMB带宽（Effective Modal Bandwidth，有效模带宽）：用VCSEL激光器测试，模拟实际850nm激光发射器，更贴近真实使用。OM3以后才定义EMB，因为激光器光斑集中，只激发低阶模式，性能远高于OFL。

工作波长：主流850nm（VCSEL便宜高效），部分支持1300nm。OM5扩展到850-953nm，支持SWDM多波长复用。

衰减（Attenuation）：单位dB/km，越低越好。早期3.5dB/km，现在OM3+已降至2.3-3.0dB/km。

其他参数：数值孔径(NA)、弯曲损耗（现代弯曲不敏感Bend-Insensitive纤维已成标配，半径7.5mm损耗几乎为0）。

多模优势：光器件（VCSEL、连接器）便宜、安装容差大、功耗低；劣势：距离短、模式多导致色散。适用于数据中心（典型链路<300m）、企业楼宇、校园网。

OM1

老古董，62.5μm时代的遗留

标准时间：1989年左右，ISO/IEC 11801最早定义。

物理参数：纤芯/包层 62.5/125μm，外护套橙色（Orange），光源LED，OFL带宽850nm:200MHz·km、1300nm:500MHz·km。衰减≤3.5/1.5 dB/km。

支持距离（典型）：

• 100Mbps：2km
• 1Gbps（1000BASE-SX）：275m
• 10Gbps（10GBASE-SR）：仅33m

应用场景：上世纪90年代FDDI、Fast Ethernet、早期百兆/千兆LAN。

公司老楼宇可能还有OM1存量，千万别指望跑10G以上。芯径大，集光能力强、抗弯曲，但模式太多，色散严重。升级时建议直接替换为OM4/OM5，避免将来二次改造。

OM1的意义在于：证明了大芯径多模的可行性，但今天基本退役。

OM2

50μm小升级，千兆时代主力

标准时间：1998年。

物理参数：纤芯50/125μm（比OM1小，模式数减少约一半），橙色护套，LED光源，OFL带宽850/1300nm均为500MHz·km。衰减同OM1。

支持距离：

• 1Gbps：550m
• 10Gbps：82m

应用：早期千兆以太网骨干，成本比OM1低约1/3，制作工艺更成熟。

50μm芯径显著降低模色散，带宽翻倍。但仍用LED（光斑大，激发高阶模式），无法满足激光高速需求。

今天OM2也很少新建，但遗留系统常见。兼容性好，可接OM3+，但性能受限于最低链路。

OM3

激光优化，10G时代的革命

标准时间：2002年，专为10G设计。

物理参数：50/125μm，水蓝色（Aqua）护套，VCSEL激光光源，OFL 850nm:1500MHz·km / EMB 2000MHz·km，衰减≤3.0/1.5 dB/km。

支持距离（IEEE 802.3标准）：

• 10GBASE-SR：300m
• 40GBASE-SR4：100m
• 100GBASE-SR4：70-100m（视收发器）

核心突破：激光优化（Laser Optimized），通过精确的折射率剖面控制DMD（Differential Mode Delay，差分模时延），专为VCSEL中央注入优化。EMB测试确保真实激光性能。

应用：数据中心万兆接入、早期40/100G并行光（MPO 12芯）。至今仍是许多中小数据中心主力。

OM3护套水蓝，容易和OM4混淆（OM4也水蓝，但部分厂家用紫色区分）。新建不推荐，除非预算极紧。

OM4

带宽再翻倍，40/100G标配

标准时间：2009年（TIA-492-AAAD）。

物理参数：50/125μm，水蓝色护套，VCSEL，OFL 850nm:3500MHz·km / EMB 4700MHz·km，衰减≤2.3-3.0 dB/km（优质厂家2.3）。

支持距离：

• 10G：550m
• 40G SR4：150m
• 100G SR4：150m

进步：EMB比OM3高1.35倍以上，DMD控制更严，允许更高速率或更远距离。完全向下兼容OM3。

应用：当前主流数据中心40/100G骨干、HDR InfiniBand。许多云厂商仍大量部署OM4。

与OM3对比：同一链路长度下，OM4误码率更低、裕量更大。成本仅高10-20%，性价比极高。

OM5

宽带多模（WBMMF），SWDM时代王者

标准时间：2016-2017年（TIA-492-AAAE / ISO/IEC 11801第3版）。

物理参数：50/125μm，柠檬绿（Lime Green）护套（最醒目，防混用），VCSEL，OFL 850nm:3500MHz·km / EMB 4700MHz·km（与OM4相同），但额外要求953nm EMB≥2470MHz·km，衰减@953nm≤2.3 dB/km。带宽等效可达28000MHz·km（多波长叠加）。

核心创新：短波波分复用（SWDM）

传统OM3/OM4只用850nm单波长；OM5在850-953nm宽带上保持高带宽，支持4个波长（约850/880/910/940nm）同时传输。

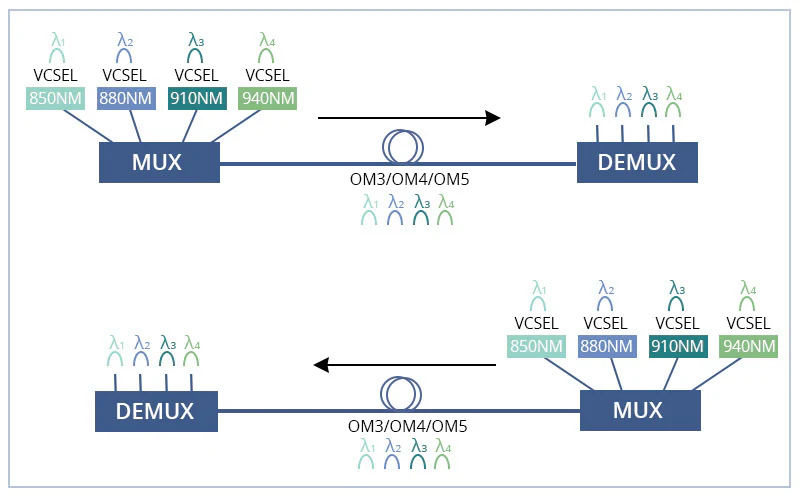

OM5 SWDM原理示意图，4个VCSEL波长通过一个光纤传输，大幅减少光纤数量

支持距离（SWDM收发器）：

• 10G：550m
• 40G SWDM4：440m+（远超并行光）
• 100G SWDM4：150m（比OM4并行光更省纤芯：仅需2芯双工，而SR4需8芯）
• 未来400G：可支持150m+

优势：

1. 纤芯节约：100G只需2芯 vs 8芯，布线密度翻倍，成本下降30-50%。
2. 未来proof：支持BiDi、SWDM、PAM4等，轻松升级400G/800G而不换缆。
3. 向后兼容：可无缝替换OM3/OM4。

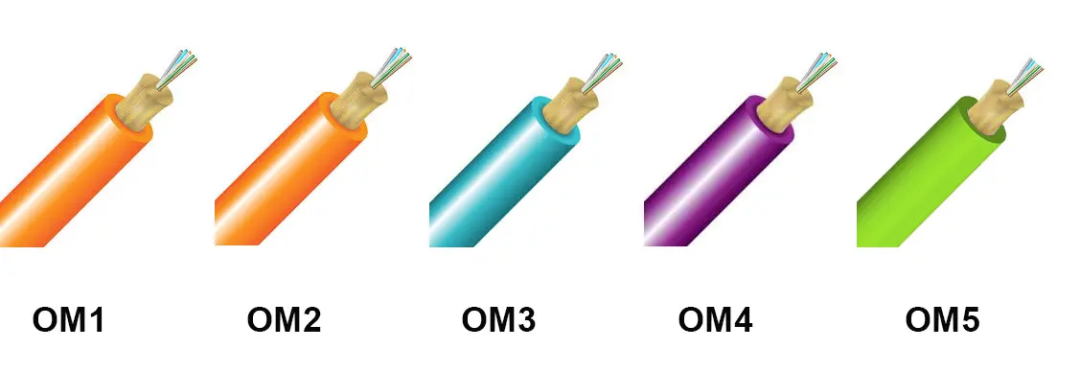

护套颜色：柠檬绿是全球统一标识，避免误接。

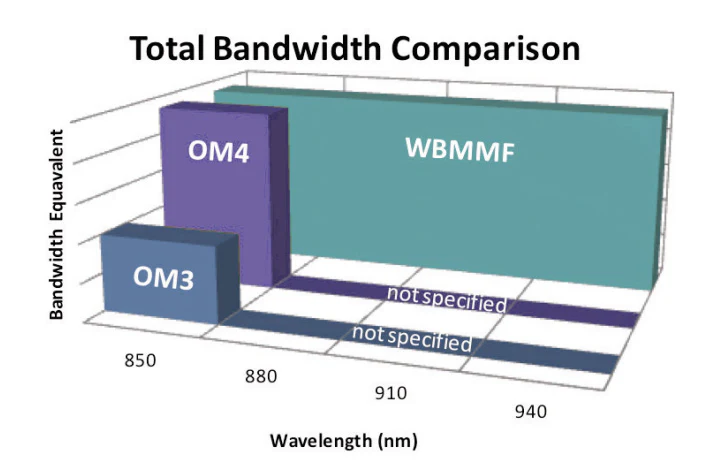

OM3/OM4 vs OM5/WBMMF总带宽对比，OM5在宽波段保持高性能

OM5是当前最推荐的新建选择，尤其新建数据中心或大改造项目。

参数对比一览表

| 参数 | OM1 | OM2 | OM3 | OM4 | OM5 | | — | — | — | — | — | — | | 芯径/包层 | 62.5/125μm | 50/125μm | 50/125μm | 50/125μm | 50/125μm | | 护套颜色 | 橙色 | 橙色 | 水蓝 | 水蓝（或紫） | 柠檬绿 | | 光源 | LED | LED | VCSEL | VCSEL | VCSEL | | OFL@850nm | 200 MHz·km | 500 | 1500 | 3500 | 3500 | | EMB@850nm | – | – | 2000 | 4700 | 4700 | | 10G距离 | 33m | 82m | 300m | 550m | 550m | | 40G SR4 | – | – | 100m | 150m | 150m（SWDM更远） | | 100G SR4/SWDM | – | – | 70-100m | 150m | 150m | | 衰减@850nm | ≤3.5 dB/km | ≤3.5 | ≤3.0 | ≤2.3-3.0 | ≤2.3 | | 典型应用 | 百兆 | 千兆 | 万兆 | 40/100G | 100G+ / SWDM |

（距离数据综合IEEE、TIA、FS实测，实际依收发器裕量略有浮动）

OM5 vs OM4 100G SWDM距离优势示意

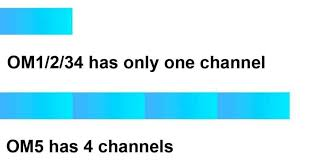

OM5四通道 vs 传统单通道对比，视觉化理解SWDM价值

Q&A：

OM4和OM5能混用吗？

能，但按OM4算距离。

单模更便宜？

长距是的，短距多模器件便宜50%以上。

400G多模可行吗？

是的，OM5+SR8或SWDM已商用，距离100-150m。
