工控安全入门Modbus协议渗透测试与流量分析实战
Gh0xE9
2026年2月11日 13:43 福建
历史存货
离散量输入：主要用来读取单个位的数据，如IO的状态； 线圈：开关输出信号，主要用来写入单个位的数据，与离散量构成组成对位的操作； 输入寄存器：主要用来读取16位，也就是两个字节的数据； 保持寄存器：主要用来写入16位的数据。 PLC：可编程逻辑控制器，是一种采用一类可编程的存储器，用于其内部存储程序，执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令，并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。
协议原理
Modbus使用一种简单的 Masterand/Slave主从协议（客户机/服务器协议）进行通信。
主从协议是指只有主机（客户机）向从机（服务器）发送请求，从机（服务器）才会对主机（客户机）的请求作出回应，返回报文。

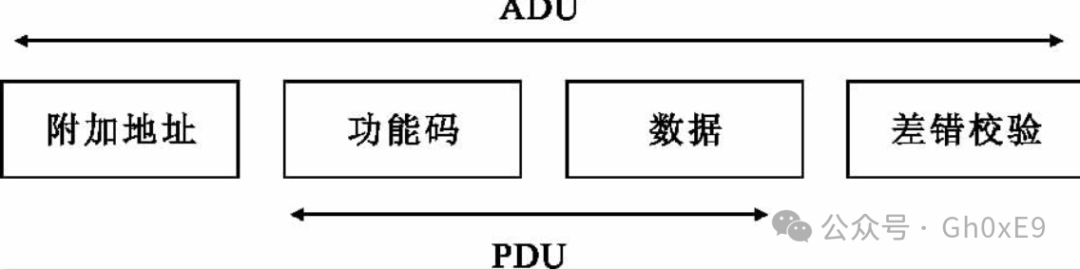

（最多247个，地址范围为1-247，0节点是广播地址）。每个slave设备都具有一个唯一的地址。总线上只能有一个Master节点。 客户机作为主站，向服务器发送请求；服务器（从站）接到请求后，对请求进行分析并作出应答。其中使用的通信帧被称为应用数据单元（Application Data Unit，ADU），它包括通信地址段、功能代码段、数据段和校验段，其中，功能代码段和数据段组合称为协议数据单元（Protocol Data Unit or Protocol Description Unit)，PDU。如下图：
image-20260203200251887
协议原理
Modbus传输模式可分为 ASCII和RTU两种模式，同一网络中所有设备必须保持统一，要么是ASCII，要么统一为RTU模式，两者不可共存。相对来说RTU模式传输效率较高，
- • ASCII模式下，消息以冒号字符开始，以回车换行字符结束。
- • RTU模式下，消息发送和接收至少间隔3.5字符时间的停顿间隔作为标志。
寄存器介绍

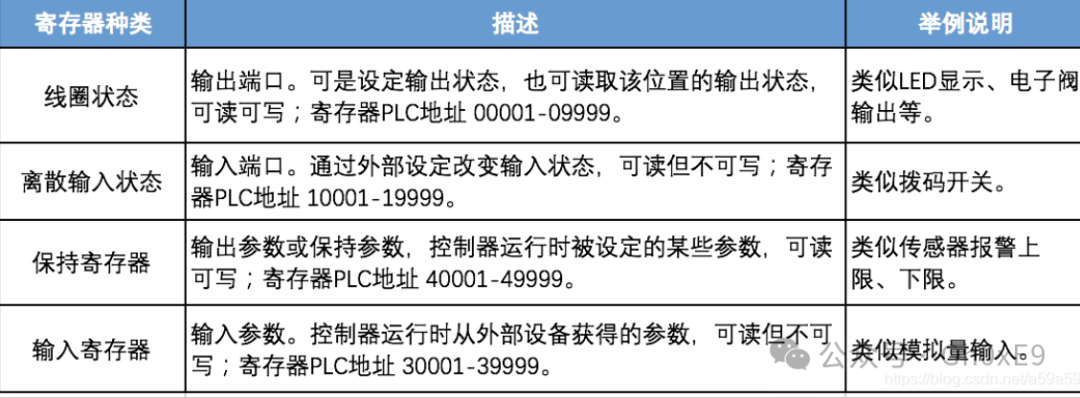

所有数据都存在寄存器中，寄存器可指物理寄存器，也可是一块内存区域。Modbus根据数据类型及各自读写特性，将寄存器分为了4个部分，分别如下。
image-20260203200347027
Modbus地址、功能码、数据域
Modbus消息帧的地址，在ASCII模式下包含2个字符，在RTU模式下包含1个字符。单个设备地址实际范围是在1-247值之间。0为广播地址、248-255为保留地址。 功能码由1个字节构成，因此取值范围1-255。常用功能码如下：
- • 01：读线圈状态
- • 02：读输入状态
- • 03：读保持寄存器
- • 04：读输入寄存器
- • 05：强制单线圈
- • 06：预制单寄存器
- • 15：强制多线圈
- • 17：报告从设备ID
- • 22：屏蔽写寄存器
- • 23：读/写寄存器
数据内容与功能码紧密相关，存放功能码需要操作的具体数据，数据域以字节为单位，长度可变，对于有些功能码此域可为空。
协议解析
ModbusTCP通常使用端口502作为接收报文端口。 ModbusTCP包含一个应用报文头，该头占用7个字节。Modbus TCP/IP协议最大数据帧长度为260字节。
读取线圈输出状态（别人的）
发送报文

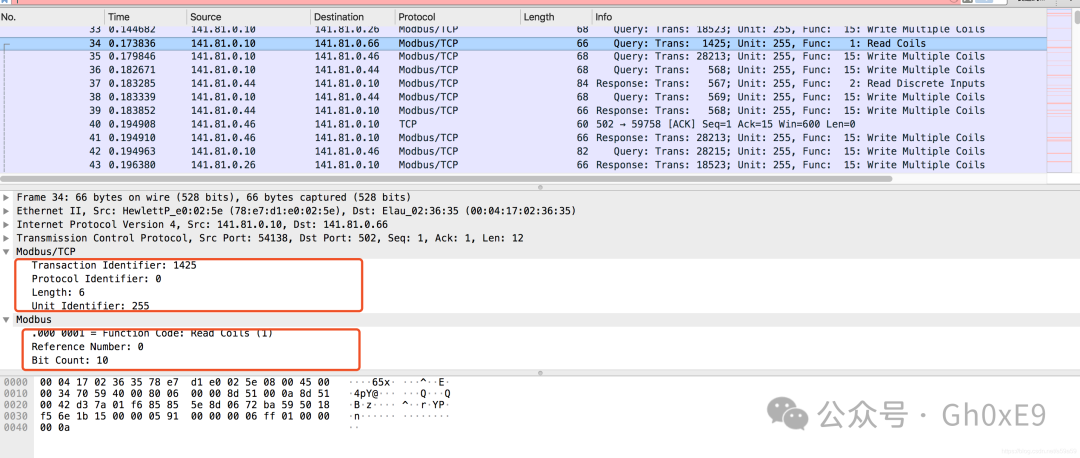

下图为query请求报文，Modbus传输内容为 “05 91 00 00 00 06 ff 01 00 00 00 0a”。
image-20260203200504258
05 91（十六进制） 为传输标识，即1425（十进制）；
00 00为协议标识；
00 06为字节长度；
ff为单位标识符，即255（十进制）；
01为功能码，占1个字节；
00 为Modbus起始地址高位；
00 为Modbus起始地址低位；
00 为寄存器高位；
0a为寄存器低位。
下图为query后的响应报文，Modbus传输内容为 “05 91 00 00 00 05 ff 01 02 01 00”。
响应报文
05 91（十六进制） 为传输标识，即1425（十进制）；
00 00为协议标识；
00 05为字节长度；
ff为单位标识符，即255（十进制）；
01为功能码，占1个字节；
02为数据域字节数；
01 00 为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），01=0000 0001，00=0000 0000。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。
读取线圈输出状态（自己的）
功能码为：01
发送报文

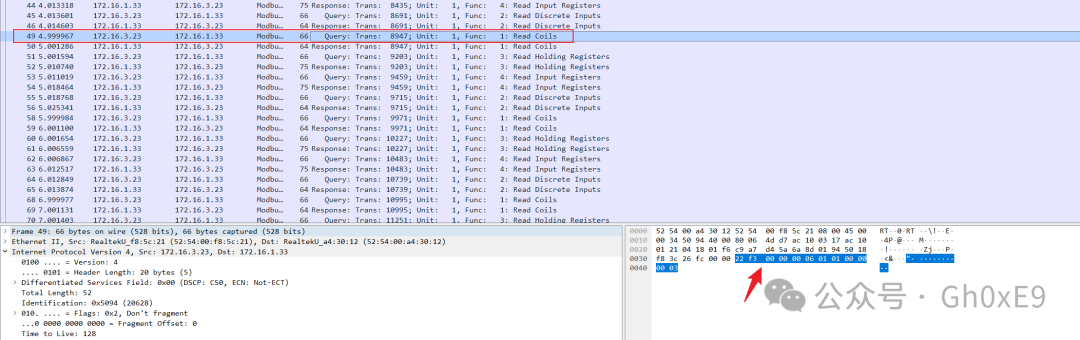

image-20260203200544018
- • 22 F3 – 传输标志（8947）
- • 00 00 – 协议标识
- • 00 06 – 字节长度
- • 01 – 功能码，占一个字节
- • 00 – 为Modbus起始地址高位；
- • 00 – 为Modbus起始地址低位；
- • 00 – 为寄存器高位；
- • 0a – 为寄存器低位。
image-20260203200631020

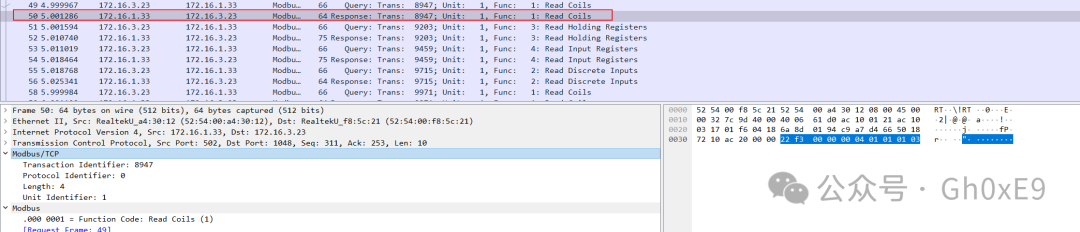

响应报文
image-20260203200659517
- • 22 F3 – 传输标志（8947）
- • 00 00 – 协议标识
- • 00 04 – 字节长度
- • 01 – 为单位标识符，即255（十进制）
- • 01 – 为功能码，占1个字节；
- • 01 – 为数据域字节数；
- • 01 03 为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），01=0000 0001，00=0000 0000。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。
读取离散量输入值
功能码为：02
发送报文

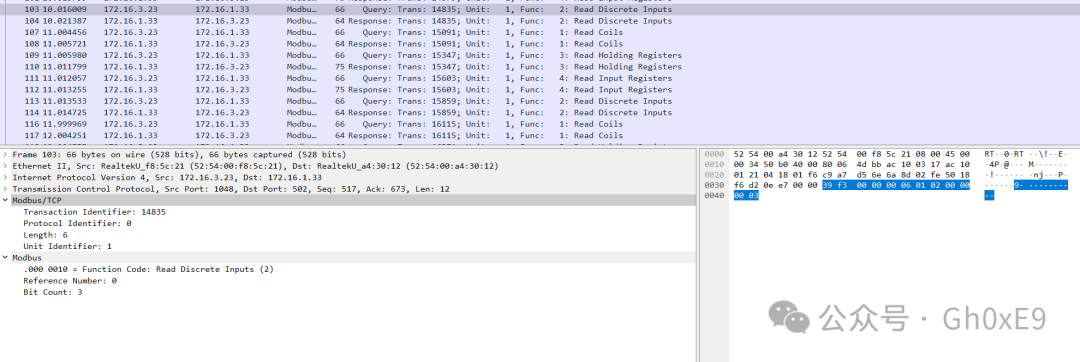

Modbus流量为：39 f3 00 00 00 06 01 02 00 00 00 03
image-20260203201147610
- • 39 F3 – 传输标志（14835）
- • 00 00 – 协议表示
- • 00 06 – 字节长度
- • 01 – 单位标识符
- • 02 – Modbus起始地址高位
- • 00 – Modbus起始地址地位
- • 00 – 为寄存器高位
- • 03 – 为寄存器地位
响应报文

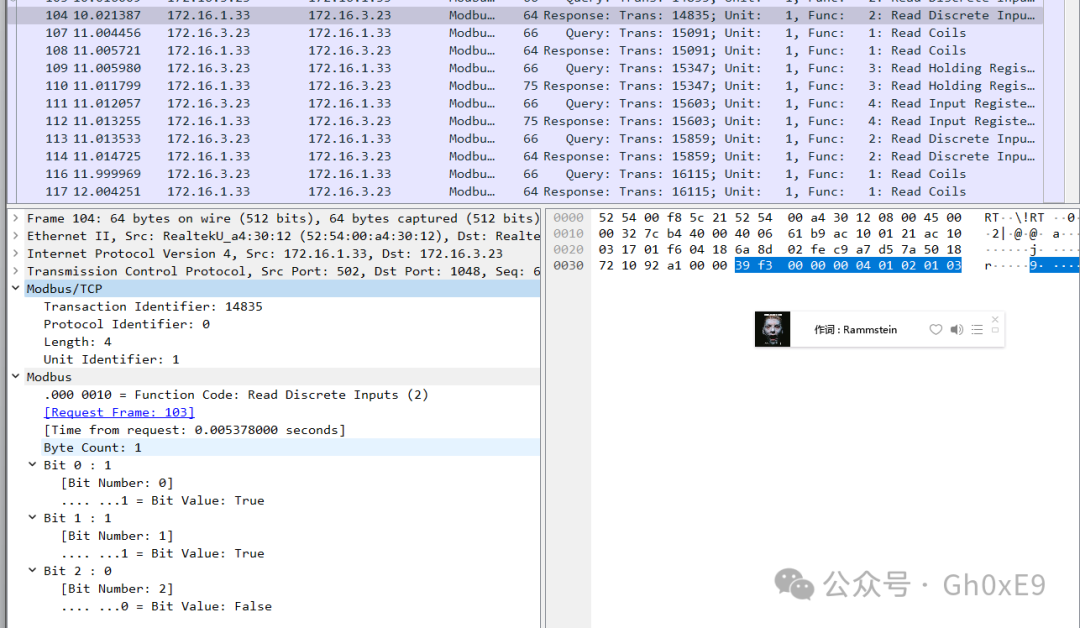

Modbus流量为：39 f3 00 00 00 04 01 02 01 03
image-20260203201210759
- • 39 F3 – 传输标志
- • 00 00 – 协议标识
- • 00 06 – 字节长度
- • 01 – 单位标识符
- • 02 – 功能码
- • 00 – 字节数
- • 00 00 03 – 数据字段
读取输入寄存器值
功能码为：04
请求报文

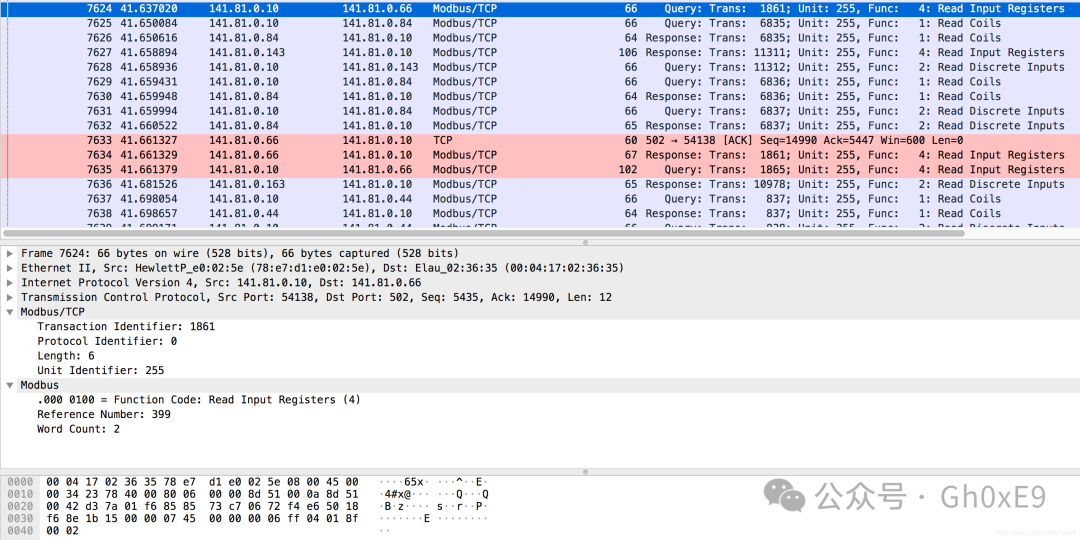

下图为query请求报文，Modbus传输内容为 “07 45 00 00 00 06 ff 04 01 8f 00 02″。下图请求报文大体含义为：需读取输入寄存器地址30144-30145，共计2个寄存器内容。即读取Modbus协议地址143至144的内容。
image-20260203201232294
- • 07 – 45（十六进制） 为传输标识，即1861（十进制）；
- • 00 – 00为协议标识；
- • 00 – 06为字节长度；
- • FF – 为单位标识符，即255（十进制）；
- • 04 – 为功能码；
- • 01 – 为Modbus起始地址高位；
- • 8F – 为Modbus起始地址低位，起始地址为143。
- • 00 – 为寄存器高位；
- • 02 – 为寄存器低位，读取数量为2。

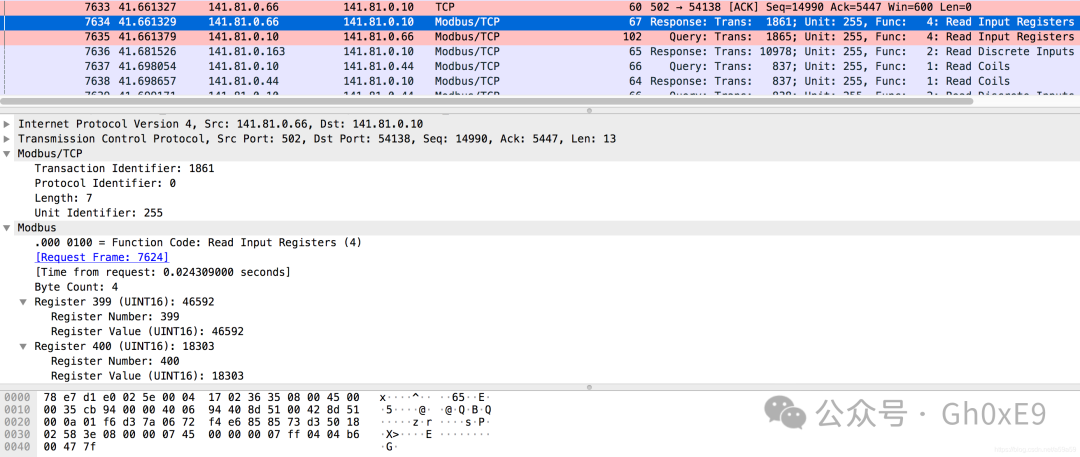

下图为query后的响应报文，Modbus传输内容为 07 45 00 00 00 07 ff 04 04 b6 00 47 7f
image-20260203201315161
- • 07 45 – （十六进制） 为传输标识，即1861（十进制）；
- • 00 00 – 为协议标识；
- • 00 07 – 为字节长度；
- • FF – 为单位标识符，即255（十进制）；
- • 04 – 为功能码；
- • 04 – 为数据域字节数。
- • B6 00 47 7F为数据字段。响应报文的数据字段中，每个线圈占用1位（bit），b6=1011 0110，00=0000 0000，47=1000 0111，7f=1111111。1=ON，0=OFF。如果最后的数据字节不能填满8个线圈的状态（1个字节），则由0填充。
针对Modbus进行渗透测试

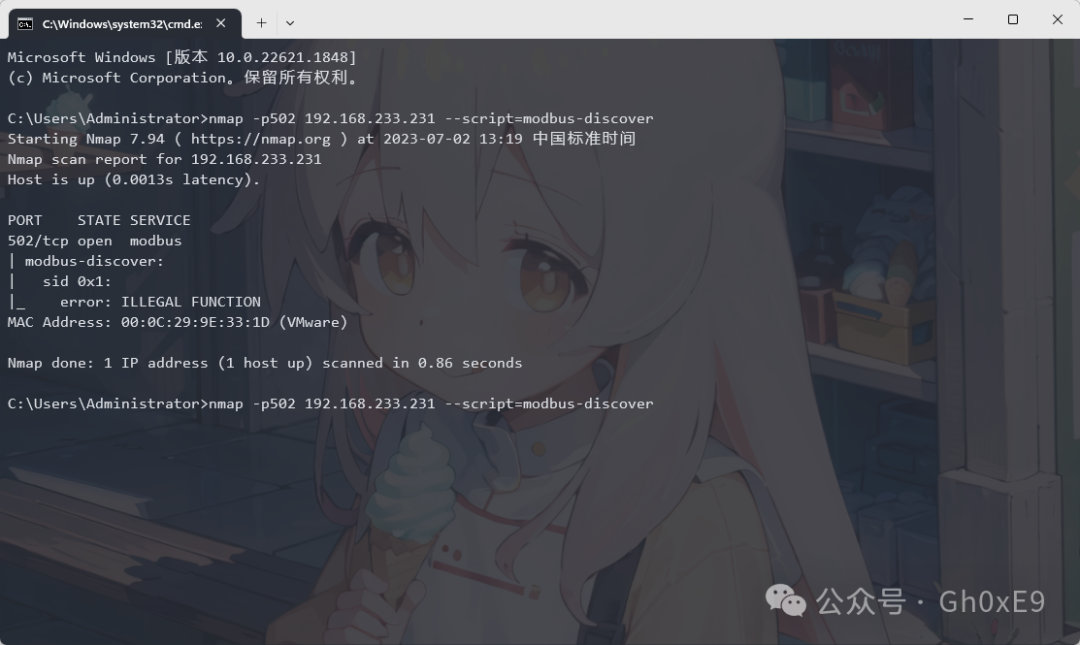

在对PLC设备进行一系列渗透测试操作之前，我们先对网段PLC设备进行一次扫描，了解有哪些设备。虽然Smod框架里面也有扫描脚本，但并没有Nmap里面的Scripts脚本效率高，当然也可以用PLCScan（通过先检测端口TCP/502，若开放会调用其他函数来进行更深层次的扫描检测的工具）。这里我选择Nmap里的三个模块：
- • modbus-discover.nse（nmap自带）识别并发现Modbus PLCS设备及版本
- • modicon-info.nse（需添加）识别并列举Schneider Electric Modicon PLC
- • modbus-enum.nse （需添加）识别并枚举使用Modbus的设备
image-20260203201338545
Smod渗透测试
仓库地址 https://github.com/Joshua1909/smod
1、 暴力破解PLC的UID 2、 网络嗅探进行ARP地址欺骗 3、 枚举Modbus PLC的功能 4、 模糊读写单一或多个线圈功能 5、 模糊读写单一或多个输入寄存器功能 6、 测试读写单一或多个保持寄存器功能 7、 测试单个PLC 所有功能 8、 对单个或多个线圈写值进行Dos攻击 9、 对单个或多个寄存器写值进行Dos攻击 10、对ARP地址欺骗进行Dos攻击
实战例题
这里举例一道以前给某省大学生网络安全竞赛出的类似题目，直接上Writeup了，现在做法五花八门，没必要详细写了
在线靶场 https://platform.cyclens.tech/challenge/37

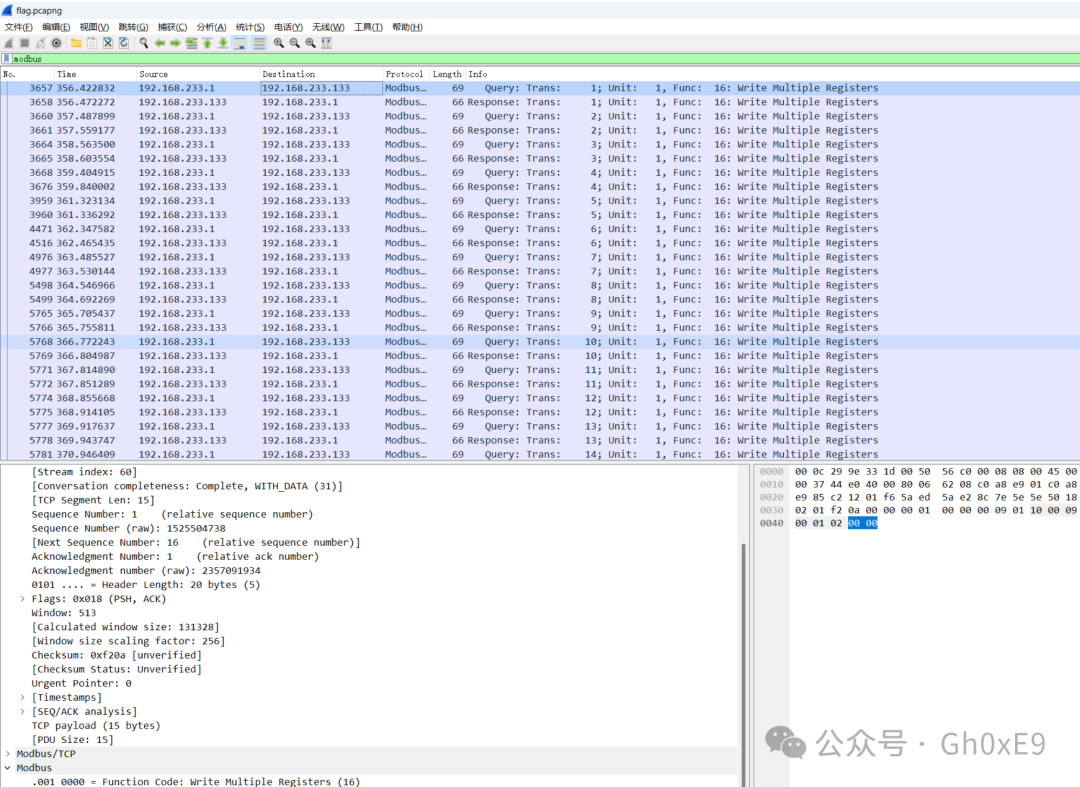

打开流量包，过滤 Modbus 流量，发现寄存器写入了奇怪的东西
image-20260203201733350
将筛选后的流量包导出为 flag_des.pcapng，写个脚本跑一下就好了
#!/usr/bin/python
# coding=utf-8
import pyshark,sys
captures = pyshark.FileCapture('./flag_des.pcapng')
print(captures[1].modbus.regval_uint16)
i = 0
while True:
try:
print(captures[i].modbus.regval_uint16,end=", ")
i += 1
except:
sys.exit(0)
# 0, 0, 0, 0, 0, 0, 1, 2, 3, 4, 5, 6, 7, 5, 4, 1, 7, 8, 5, 121, 124, 6, 7, 2, 523, 32, 443, 66, 46, 23, 5, 56, 32, 5, 57, 45, 3, 37, 45, 52, 56, 23, 25, 47, 43, 1, 16, 45, 5, 4, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 54, 54, 54, 99, 54, 49, 54, 55, 55, 98, 51, 49, 51, 52, 51, 50, 51, 52, 51, 48, 51, 49, 51, 53, 51, 57, 50, 100, 51, 55, 54, 54, 51, 51, 51, 54, 50, 100, 51, 52, 54, 51, 51, 51, 51, 54, 50, 100, 54, 50, 51, 52, 51, 54, 54, 49, 50, 100, 51, 55, 51, 52, 54, 49, 51, 54, 54, 49, 51, 54, 54, 52, 54, 53, 54, 52, 51, 56, 51, 52, 54, 49, 55, 100,
flag = [54, 54, 54, 99, 54, 49, 54, 55, 55, 98, 51, 49, 51, 52, 51, 50, 51, 52, 51, 48, 51, 49, 51, 53, 51, 57, 50, 100, 51, 55, 54, 54, 51, 51, 51, 54, 50, 100, 51, 52, 54, 51, 51, 51, 51, 54, 50, 100, 54, 50, 51, 52, 51, 54, 54, 49, 50, 100, 51, 55, 51, 52, 54, 49, 51, 54, 54, 49, 51, 54, 54, 52, 54, 53, 54, 52, 51, 56, 51, 52, 54, 49, 55, 100]
for i in flag:
print(chr(i), end="")

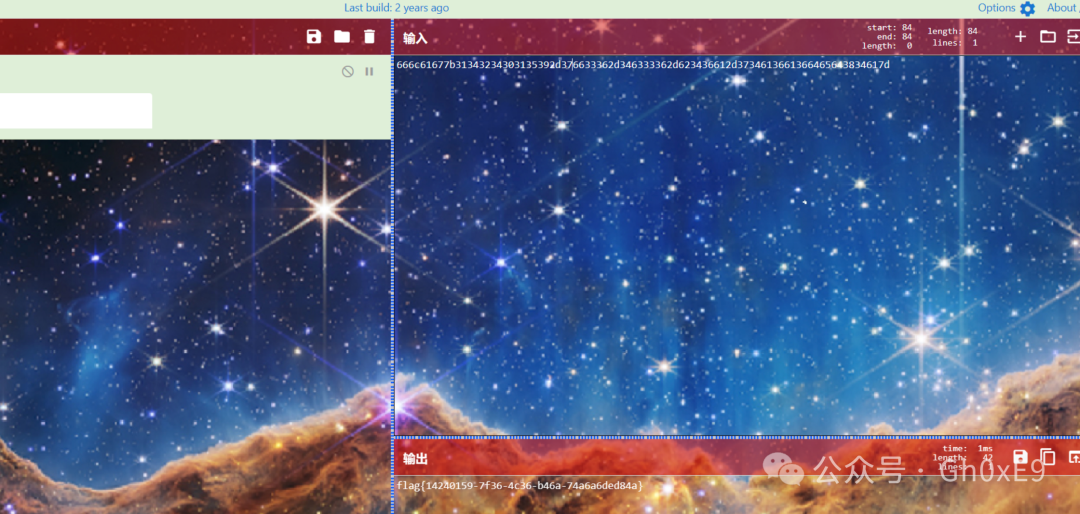

将十六进制解码下就出 flag
image-20260203201810338

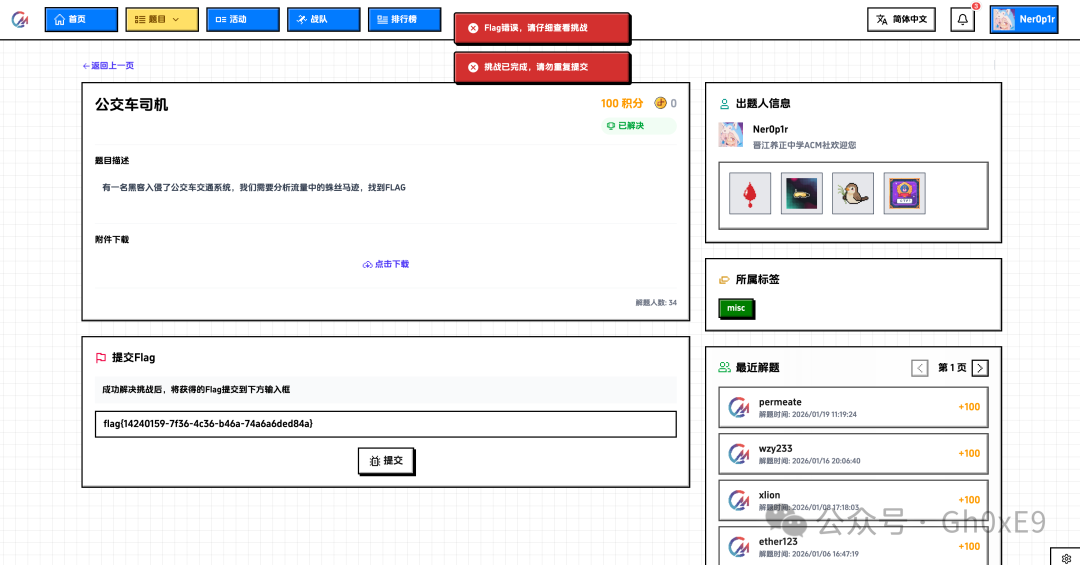

flag{14240159-7f36-4c36-b46a-74a6a6ded84a}
image-20260203201824123
