网络监控：夜莺标准化实现对10台深信服防火墙的监控告警实践
原创
小斐Lab 小斐Lab
网络小斐
2026年2月12日 14:58 浙江
大家好，我是小斐呀。
夜莺生态标准化把国内主流品牌的网络设备都适配了下，其中适配深信服 AF 的时候发现，深信服 AF 版本太多，适配起来挺费劲的，这篇文章展开讲讲，在具体使用的时候需要注意的事项。
目前深信服 AF 的固件版本有很多，这里我把主要的版本信息分三个固件不同阶段作为监控版本的区分，同时每个版本的 mib 文件也是不相同的，具体区分如下：
AF 8.0.32 ~ AF 8.0.48AF 8.0.51 ~ AF 8.0.75AF 8.0.85 ~ AF 8.0.106（最新版本）
不同版本的 mib 文件我都提供并修复好了，可以直接在网盘中拿来使用。
夜莺生态

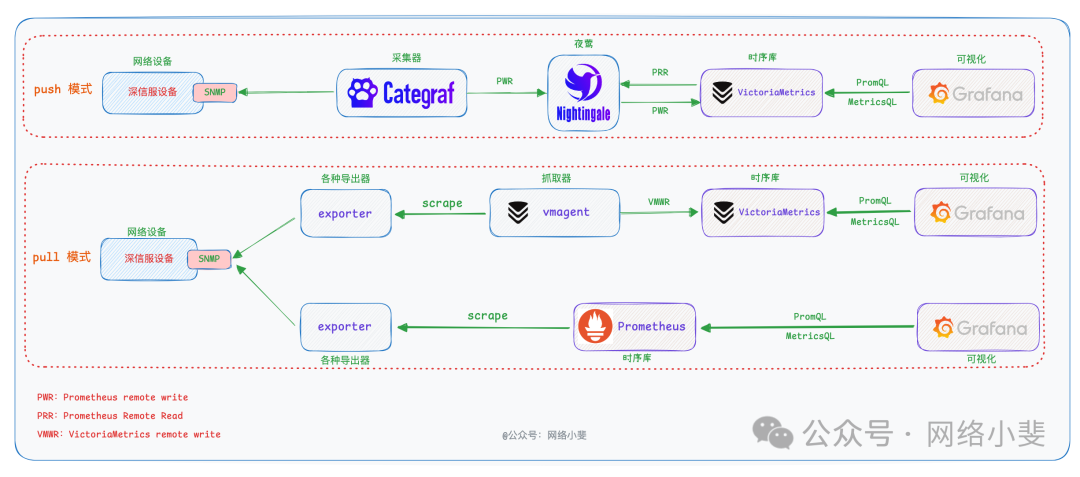

这些都是补充夜莺生态路线的采集，主要的两个路线如下所示：

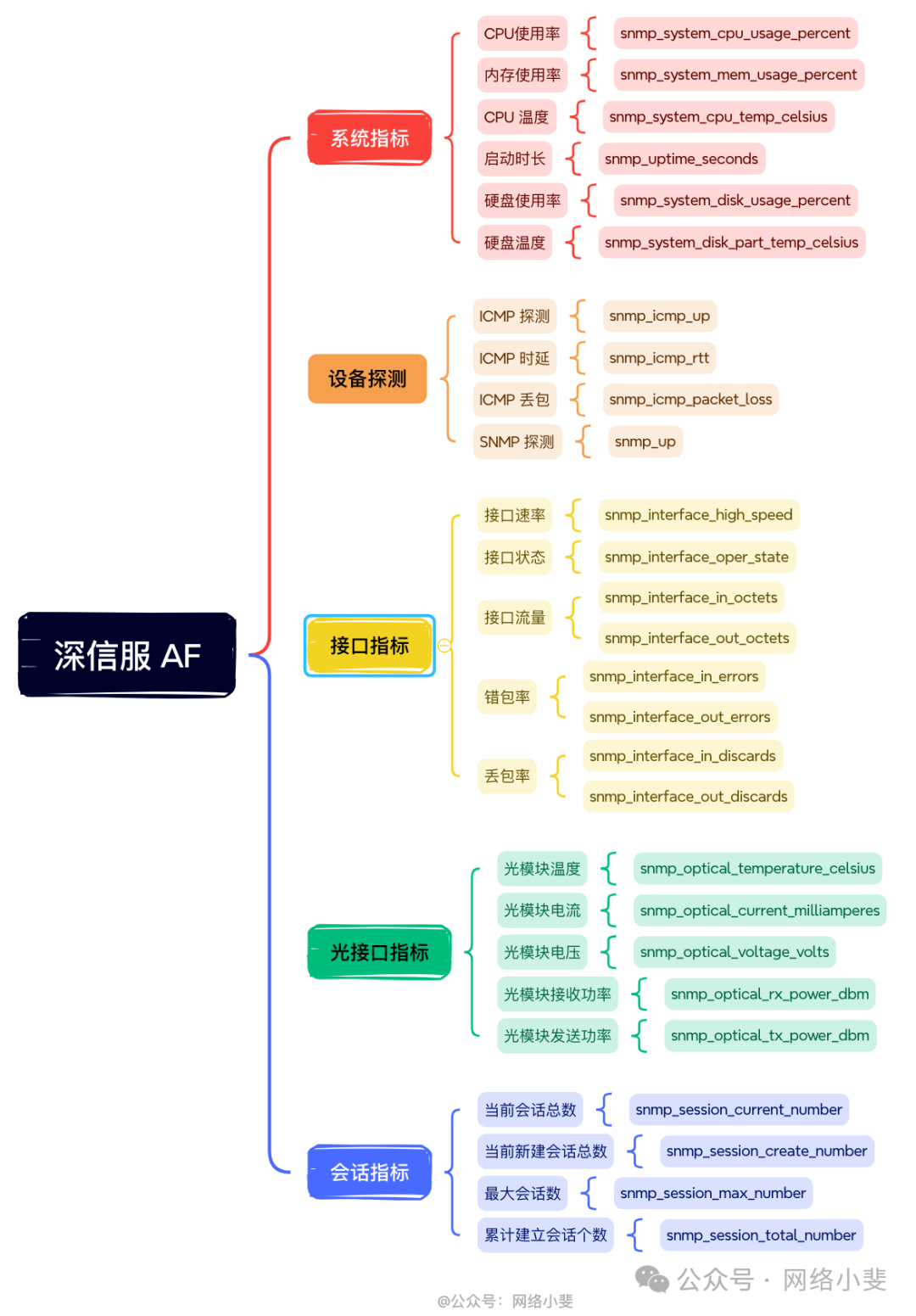

这里是基于 push 模式 对深信服 AF 进行标准化指标采集，采集的指标根据不同版本会有所不同，模版也会有相应的变化，指标如下所示：
上面是基础指标，根据不同的版本指标会有所增加（原则上是版本越高，指标越详细），具体可以看对应区间版本的 Grafana 模版，小伙伴们可以自己尝试一下，如果有问题可以随时咨询我。
指标采集配置，把对应 mib 放入指定目录，如 /opt/categraf/mibs/sangfor/af 目录下，然后把对应采集配置文件放入 /opt/categraf/conf/input.snmp/ 目录下：
snmp_sangfor_system.toml 文件如下：
# 适配深信服 >= AF8.0.85 版本
[[instances]]
agents = [
"udp://172.16.10.1"
# "udp://172.17.14.7" # 备机不可访问
]
# metrics_name_prefix = "sangfor_"
interval_times = 2
labels = { region = "hangzhou", role = "af", layer = "core" }
timeout = "3s"
version = 2
community = "zabbix"
path = ["/opt/categraf/mibs/sangfor/af"]
translator = "gosmi"
agent_host_tag = "ident"
retries = 2
max_repetitions = 15
# 健康检查的周期
health_check_interval = "60s"
# 健康检查超时
health_check_timeout = "5s"
# 健康检查失败达到多少次判定设备异常
max_fail_count = 3
# 异常后隔多久再检查
recovery_interval = "5m"
# 系统启动时间 数据类型：String 单位：1/100秒
# 32-bit 值，单位是1/100秒，可以存497天后溢出重置为0
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.2.1.25.1.1.0
[[instances.field]]
oid = "HOST-RESOURCES-MIB::hrSystemUptime.0"
name = "uptime"
# 单位：秒
# snmp_uptime_seconds = snmp_uptime / 100
# 系统名称 数据类型：String
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.2.1.1.5.0
[[instances.field]]
oid = "SNMPv2-MIB::sysName.0"
name = "device_name"
is_tag = true
# 设备状态 数据类型：INTEGER
# Normal(1)-正常 0-异常
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.12.0
[[instances.field]]
oid = "SANGFOR-MIB::sfDeviceStatus.0"
name = "system_device_status"
# # 网关序列号 数据类型：String
# # snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.40.1.0
# [[instances.field]]
# oid = "SANGFOR-MIB::sfSnGW.1.0"
# name = "device_serial_number"
# is_tag = true
# 进程数 数据类型：String
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.2.1.25.1.6.0
[[instances.field]]
oid = "HOST-RESOURCES-MIB::hrSystemProcesses.0"
name = "system_processes_number"
# 系统服务数 单位：个
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.2.1.1.7.0
[[instances.field]]
oid = "SNMPv2-MIB::sysServices.0"
name = "system_services_number"
# CPU 使用率 单位：%
# 多个 CPU 时算平均值
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.3.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysCpuCostRate.0"
name = "system_cpu_usage_percent"
# # 所有 CPU 使用率 单位：%
# # 多个 CPU 时算平均值
# # 等同于 SANGFOR-MIB::sfSysCpuCostRate.0
# # snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.19.3.0
# [[instances.field]]
# oid = "SANGFOR-MIB::sfCpuAllCostRate.0"
# name = "system_cpu_usage_percent"
# 用户 CPU 使用率 单位：%
# 多个 CPU 时算平均值
# snmpwalk -v 2c -c public 192.168.1.1 .11.3.6.1.4.1.35047.1.19.1.0
[[instances.field]]
oid = "SANGFOR-MIB::sfCpuUserCostRate.0"
name = "system_cpu_user_usage_percent"
# 系统 CPU 使用率 单位：%
# 多个 CPU 时算平均值
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.19.2.0
[[instances.field]]
oid = "SANGFOR-MIB::sfCpuSysCostRate.0"
name = "system_cpu_system_usage_percent"
# 空闲CPU 单位：%
# snmp_system_cpu_idle_usage_percent = 100 - (snmp_system_cpu_user_usage_percent + snmp_system_cpu_system_usage_percent)
# MIB文件：SANGFOR-MIB oid 所在表：sfCpuTable
# 索引：cpuIndex 获取设备CPU指标信息
[[instances.table]]
name = "system"
index_as_tag = true
inherit_tags = ["device_name"]
# CPU名称 数据类型：String
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.16.1.2
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuName"
name = "cpu_name"
is_tag = true
# 最近1分钟 CPU 的负载 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.16.1.3
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuLoadLast1Min"
name = "cpu_load_1m_percent"
# 最近5分钟 CPU 的负载 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.16.1.4
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuLoadLast5Min"
name = "cpu_load_5m_percent"
# 最近15分钟 CPU 的负载 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.16.1.5
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuLoadLast15Min"
name = "cpu_load_15m_percent"
# CPU 温度 数据类型：INTEGER 单位：℃ 如果数据是 0 代表暂不支持
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.16.1.7
[[instances.table.field]]
oid = "SANGFOR-MIB::sfIntCpuTemp"
name = "cpu_temp_celsius"
# 单个 CPU 用户空间使用率 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.20.1.2
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuUser"
name = "cpu_node_user_usage_percent"
# 单个 CPU 系统空间使用率 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.20.1.3
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuSys"
name = "cpu_node_system_usage_percent"
# 单个 CPU 总使用率 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.20.1.4
[[instances.table.field]]
oid = "SANGFOR-MIB::sfCpuAll"
name = "cpu_node_total_usage_percent"
# 内存占用率 当前使用内存占用总内存的百分比 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.5.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysMemoryUsage.0"
name = "system_mem_usage_percent"
conversion = "float"
# 可用内存大小-真实内存 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.6.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysAvailMemory.0"
name = "system_mem_avail_mbytes"
conversion = "float"
# snmp_system_mem_avail_bytes = snmp_system_mem_avail_mbytes * 1024 * 1024
# 共享内存大小 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.7.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysShareMemory.0"
name = "system_mem_shared_mbytes"
conversion = "float"
# snmp_system_mem_shared_bytes = system_mem_shared_mbytes * 1024 * 1024
# buffer内存大小 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.8.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysBufferMemory.0"
name = "system_mem_buffer_mbytes"
conversion = "float"
# snmp_system_mem_buffer_bytes = snmp_system_mem_buffer_mbytes * 1024 * 1024
# cache内存大小 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.9.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysCachedMemory.0"
name = "system_mem_cached_mbytes"
conversion = "float"
# snmp_system_mem_cached_bytes = snmp_system_mem_cached_mbytes * 1024 * 1024
# 全部内存大小-真实内存 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.13.10.0
[[instances.field]]
oid = "SANGFOR-MIB::sfSysTotalRealMemory.0"
name = "system_mem_total_mbytes"
conversion = "float"
# snmp_system_mem_total_bytes = snmp_system_mem_total_mbytes * 1024 * 1024
# 单个硬盘占用率 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.2.1.1.13.0
[[instances.field]]
oid = "SNMPv2-MIB::sysDiskUsage.0"
name = "system_disk_usage_percent"
# MIB文件：SANGFOR-MIB oid 所在表：sfDiskTable
# 索引：diskIndex 获取设备磁盘指标信息
[[instances.table]]
name = "system"
index_as_tag = true
inherit_tags = ["device_name"]
filters = ["exprA:part_name:^.*mapper.*$"]
filters_expression = "exprA"
# 分区名称 数据类型：String
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.2
[[instances.table.field]]
oid = "SANGFOR-MIB::sfFilesystemName"
name = "part_name"
is_tag = true
# 磁盘使用百分比 数据类型：INTEGER 单位：%
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.6
[[instances.table.field]]
oid = "SANGFOR-MIB::sfDiskUsedPercent"
name = "disk_part_used_percent"
conversion = "float"
# 磁盘大小整数形式 数据类型：INTEGER 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.7
[[instances.table.field]]
oid = "SANGFOR-MIB::sfIntDiskSize"
name = "disk_part_size_mbytes"
# snmp_system_disk_size_bytes = snmp_system_disk_size_mbytes * 1024 * 1024
# 已使用的磁盘大小整数形式 数据类型：INTEGER 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.8
[[instances.table.field]]
oid = "SANGFOR-MIB::sfIntDiskUsed"
name = "disk_part_used_mbytes"
# snmp_system_disk_used_bytes = snmp_system_disk_used_mbytes * 1024 * 1024
# 可用磁盘大小整数形式 数据类型：INTEGER 单位：MB
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.9
[[instances.table.field]]
oid = "SANGFOR-MIB::sfIntDiskAvail"
name = "disk_part_avail_mbytes"
# snmp_system_disk_avail_bytes = snmp_system_disk_avail_mbytes * 1024 * 1024
# 磁盘温度 数据类型：INTEGER 单位：摄氏度 如果数据是 0 代表暂不支持
# snmpwalk -v 2c -c public 192.168.1.1 .1.3.6.1.4.1.35047.1.5.1.10
[[instances.table.field]]
oid = "SANGFOR-MIB::sfDiskTemp"
name = "disk_part_temp_celsius"
# 标签值通过正则捕获最后一个点后面的值作为标签的新值
[[instances.relabel_configs]]
source_labels = ["part_name"]
separator = "/"
action = "replace"
regex = ".*vg1-(.*)"
replacement = "$1"
target_label = "part_name"
这只是系统指标的一种，还有更多指标都在网盘中，把你对应的 IP 和团体名修改一下，然后 mib 文件路径指定一下即可。
如果是 SNMP v3 那就把团体名配置去掉，添加下面对应的配置：
# SNMPv3 认证和加密选项
sec_name = "huawei"
# "MD5", "SHA", "SHA224", "SHA256", "SHA384", "SHA512"
auth_protocol = "SHA"
# 用于认证的密码
auth_password = "huawei@4321"
## Security Level; one of "noAuthNoPriv", "authNoPriv", or "authPriv".
# 指定用于SNMP的安全级别
sec_level = "authPriv"
# 用于SNMP上下文，它用于区分MIB（管理信息库）对象的多个实例。如果您不需要这个，可以将其留空。
context_name = ""
# 如果sec_level设置为authPriv，此选项指定用于SNMP消息的隐私（加密）协议。"DES", "AES", "AES192", "AES192C", "AES256", "AES256C"
priv_protocol = "AES"
# 用于加密的密码。如果您使用加密（sec_level设置为authPriv），需要取消注释并设置为您希望使用的加密密码。
priv_password = "huawei@1234"
在采集的过程中，记得一个文件一个文件的测试采集成功后，在继续测试另外一个，这样可以缩小采集错误的范围，排查错误的时候可以更好的定位问题，而不至于一有错误就抓瞎。

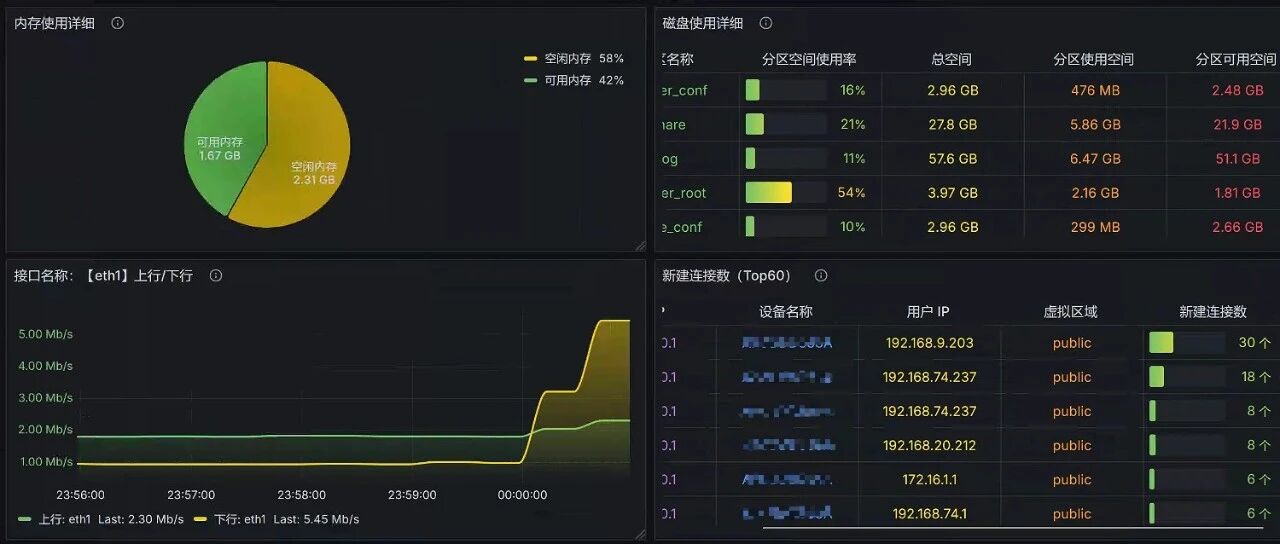

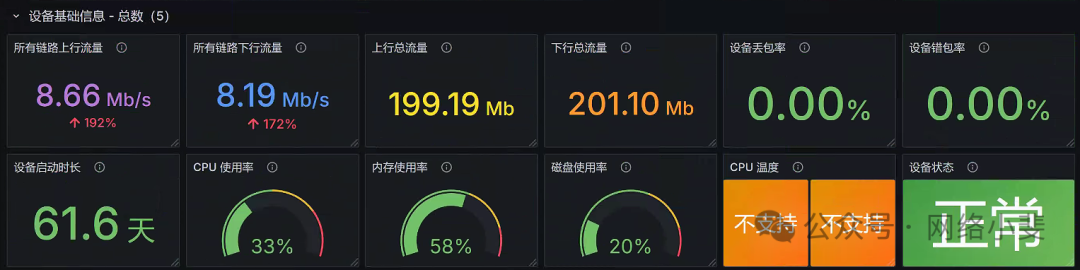

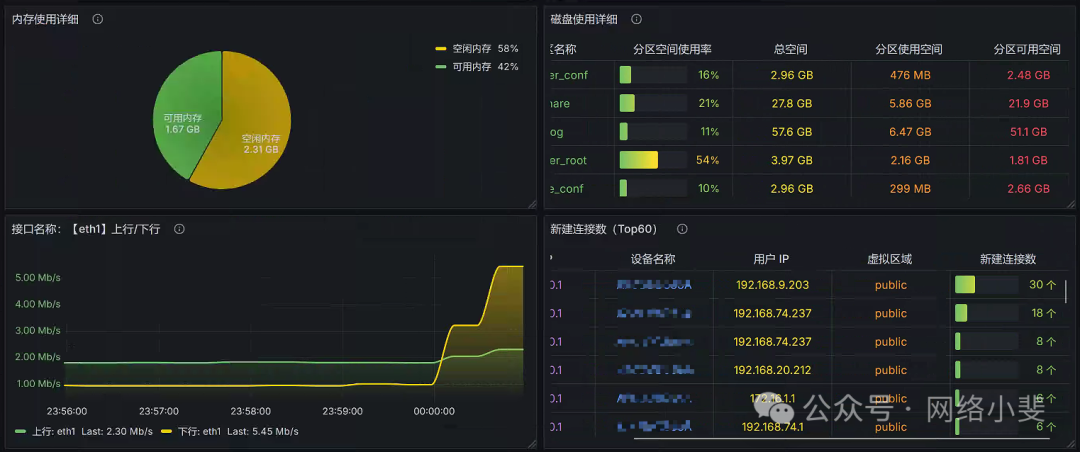

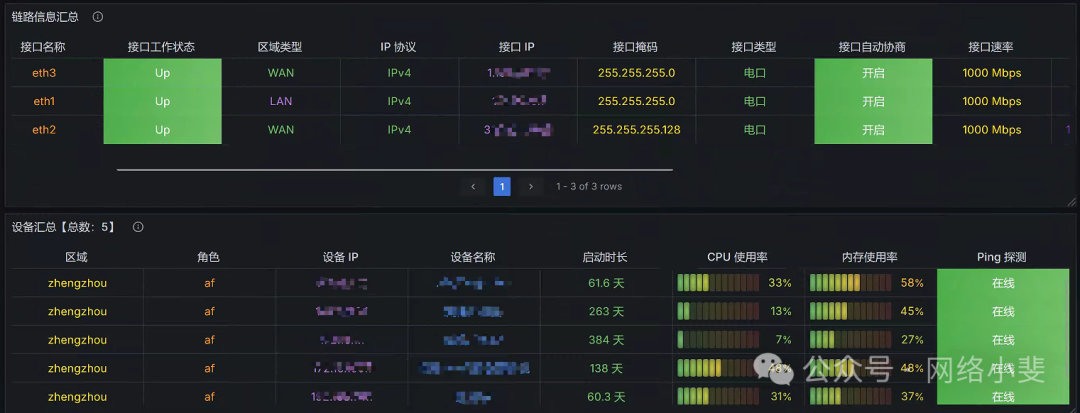

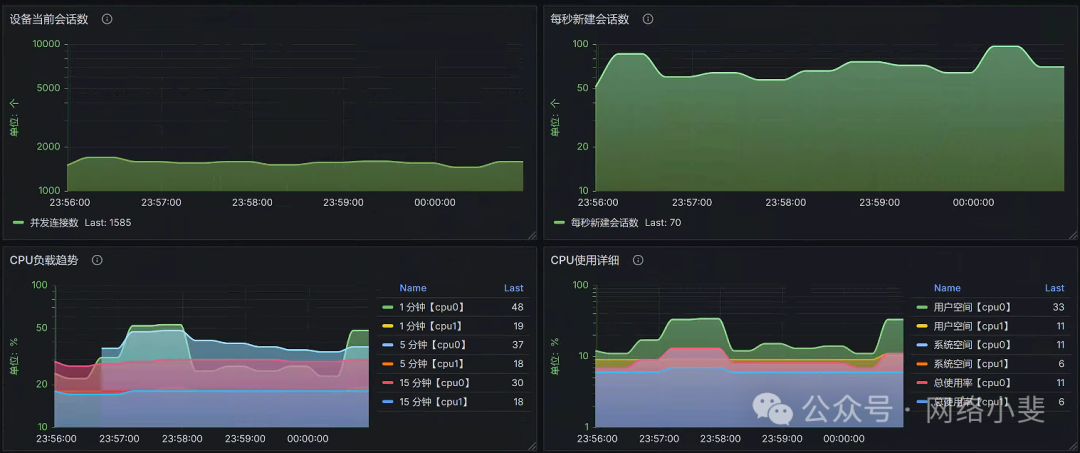

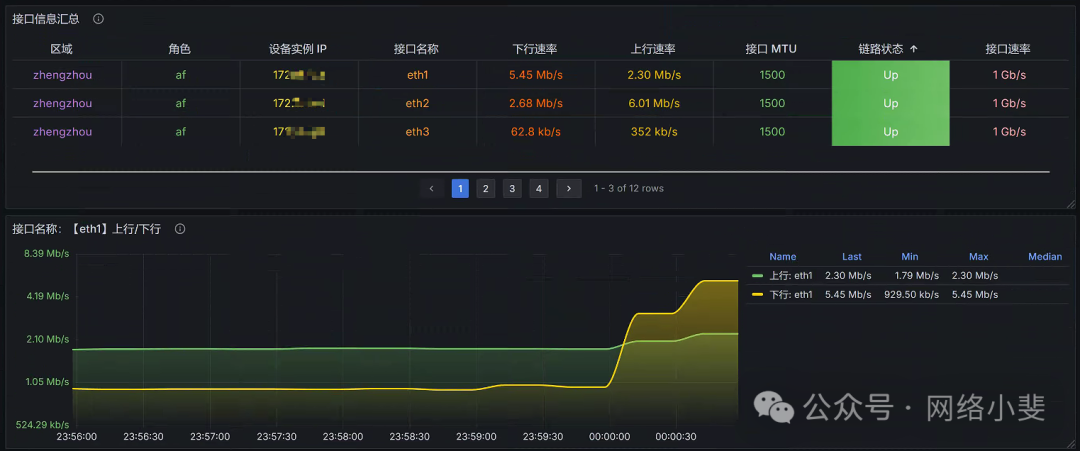

指标数据
深信服 AF 有挺多小伙伴在用，我也就根据实际情况把当前主流版本都适配了下：
end
如果您的环境下也有各种品牌的网络设备需要统一化采集和监控，也想构建一套比较合适的网络基础设施监控告警系统，可以试试这套开源架构，有深入需求可以加我沟通。
我建立了一些对关于网络和基础设施等相关的监控告警群，针对这块的有需求或者想沟通交流，可以加入到群里交流即可，可公众号后台私信加我，我拉你进群。
📣欢迎朋友们关注公众号📢📢：【网络小斐】！
🙋♂️有想法的朋友也可以加我沟通，朋友🔘做个点赞之交！😂😂
欢迎点赞 👍、收藏 💗、关注 💡 三连支持一下，我们下期见~✨
