这里借用AUTOSAR架构下的一副图来解释，为了避免链路中哪些地方的通讯类失效，从而引出了End-toEnd (E2E)保护中重要的一个安全机制 – counter保护。这里只称为counter是因为在下文中会继续介绍多种不同的counter机制，可以猜得出不同的counter有不同的目的需要case by case的分析。

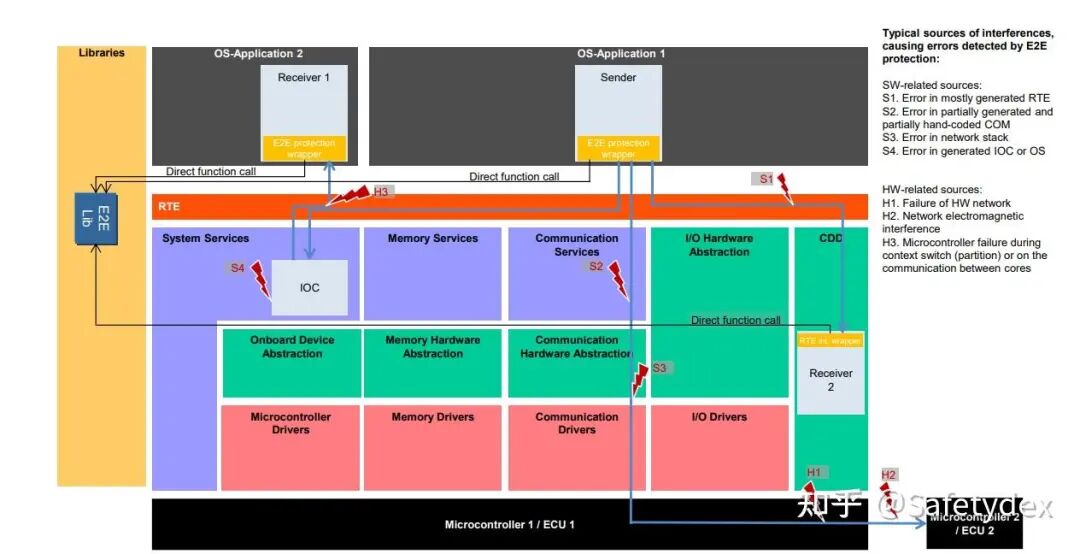

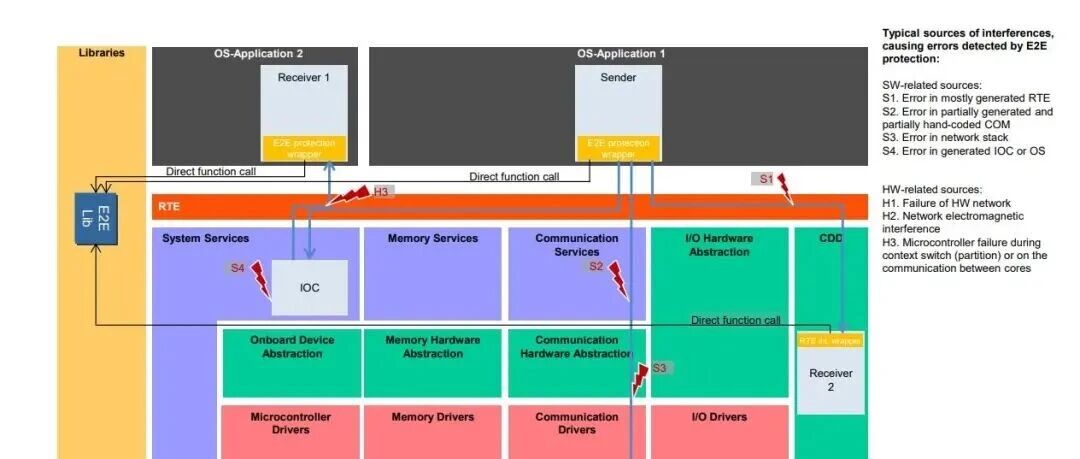

图1： Example of faults mitigated by E2E protection (from reference 1)

简答来说，最初的通讯类失效，包含主要是硬件上的失效，这里包含两个控制器之间的通讯链路段H2和控制器所用硬件，如CAN收发器H1导致的失效，但其实这类失效本身有CAN通讯自带的CRC校验来覆盖。但在此基础上，对于控制器内部也有潜在的失效，如软件通讯组件S2、S3，OS S4 和RTE S1导致通讯数据失效，为一个经济的软件架构，如保持底层通讯软件依旧为QM，故建议在上层软件中增加了E2E保护逻辑，以此来覆盖整条，从控制器1到控制器2之间的通讯类失效，包含软件失效，控制器硬件失效和因环境因素导致的瞬时干扰，以此来提高诊断覆盖率以及保持部分QM软件组件的情况下满足不同功能安全等级的软件通讯链路。

这里加粗的一些元素，是因为有些来自与它们的失效只能被软件内的E2E保护所覆盖，各位可以稍加思考一下，如有疑惑，欢迎在评论区讨论。

这里，E2E保护其实是一个抽象名称，可以包含多种机制，来避免/诊断通讯类失效。其中为了诊断信号的重复，乱序，插入等失效，利用变化的counter来体现输出信号的实时性并被接收端诊断的方式，从而被设计了出来。

即，功能安全标准ISO 26262 Part 5: 2018的table D.6中的frame counter。

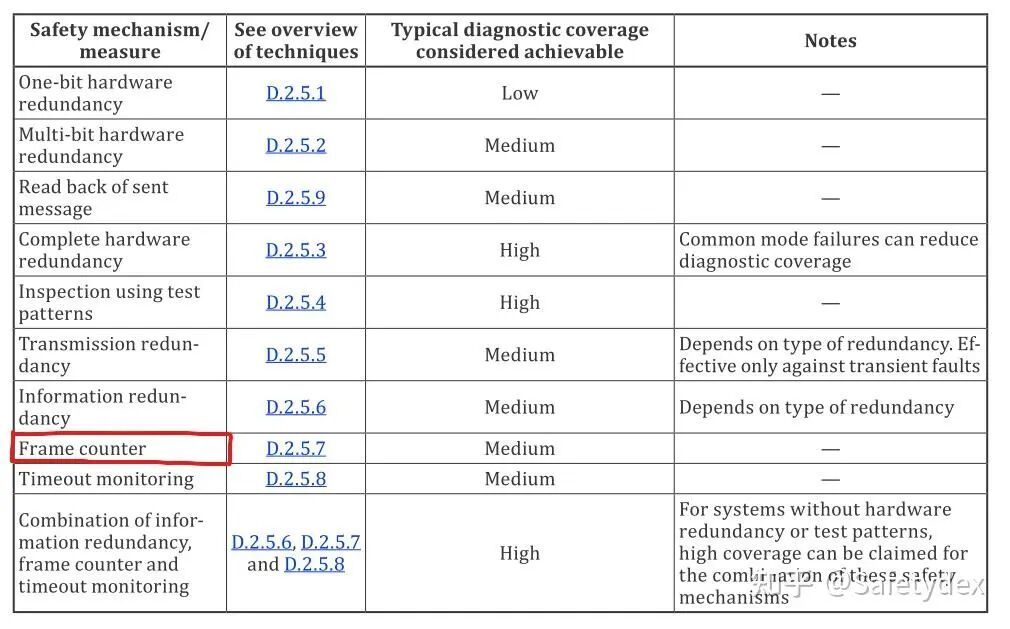

图2： Communication bus (serial, parallel) (from reference 2)

在不同的标准，应用中经常听到不同的counter，但他们的本质是相关，是一个计数器，并根据其数值变化来进行诊断数据的实时性。下面举两个例子：

Rolling counter/ sequence counter

故名意思，每当执行一次后，计数器先increment，达到最大值后清0，以rolling的形式周期性变化，这里强调的是每次执行都会增加固定数值，通常是1，接受端应该对增加量进行诊断。

常见的有0->1->2->3->…->14->15->0->1->…以此类推，共占用4个Bit，也可以把其中某一数值作为无效值，常见的是15。

Alive counter

强调counter的实时性，只需要counter实时变化以体现输出者处于alive状态，接收端可只对数值是否变化进行判断，甚至不以counter的形式，比如以0101交替的形式也可以达到目的。与之类似，在网络管理帧中的Update Bit的目的也是体现该信号已经开始被更新，但是保持0或者1的形式显然不能诊断出通讯失效，故alive counter至少是一个会不断变化的值。

其他不需要对是哪种counter或者叫什么名字太过纠结，需要重点讨论的是，接收端如何检验这个counter。

做法1：检验counter是否与上次不同

这是最简单的检验，只要不同说明counter在变化，说明输出端在更新，可以覆盖的失效形式为永久的Loss, Repetition, Delay, Blocking。如果基于安全分析，仅以上失效需要被覆盖，那这个方式是可行，常见的地方为通讯实时性不高，且对实时性要求也不高的场合, 为避免误报故障。

做法2：检验此次counter与上一次counter的偏差是否符合预期：小于一定的误差

一般比如设定为预期为每次增加1，那[1,4]的偏差均可以接受，可以覆盖的失效形式为Loss, Some communication loss, Repetition, Delay, Incorrect sequence, Insertion, Blocking。偏差的大小取决于系统需求、系统特性和通讯链路。如，经过gateway的通讯一般会把允许的偏差放大。

做法3：接收端以同样的逻辑进行counter计算，时刻比较与接收到信号counter的偏差

这样的设计主要目的是接收端能判断两者的同步性。只有在对两者同步性要求很高的情况下才可能会使用，可以想象的应用层场景比如轮毂电机系统，同步性差的话会导致四轮输出扭矩不同而转向。为保证可用性，在上电初期需要多个系统之间进行一个同步过程，同步成功后如果出现counter偏差，则根据系统（安全）设计，进行不同的故障响应。由于此类设计的要求较高，目前使用较少(就笔者而言，如有错误，欢迎指正和讨论），其故障响应的自由度较高，须根据应用/场景单独设计。前两者做法，着重在检测发送端数据的实时性，而做法3着重在发送端和接受端的同步性。

有时候大家会默认time-out monitoring可以被counter机制覆盖，但其实在这之前大家应该更深入了解下软件中的真实链路情况，常见的情况为：最真实的time-out monitoring是根据是否接受到新数据判断；而对于counter的检验通常存在两段逻辑，下层负责接收并转发给上层，当出现通讯丢失时，下层最简单的逻辑是将上次的值（存储在buffer中没有被更新）继续发送给上层，那这个时候，由于上层会对counter数值进行判断，也会达到类似诊断出time-out的效果。这里要注意是，①两者的debouncing是否一致,保证系统表现一致，②是否区分故障响应，前者一定是发生了通讯丢失的故障，而后者可能只是接收到了重复的数据，从安全的角度两者的后果是一样的，只要都在FTTI内均是可以接受的。

这里有一点思考提出来，功能安全分析是基于安全目标的，进而可以追溯各个功能，各个信号。所以理论上提出的保护机制应当针对各个信号，可当前常规做法是利用E2E保护一个CAN message，这里包含了一组信号; 甚至，这个counter也一般是由该信号链路中的最后一个软件组件计算的，不能表征所有相关组件的实时性。那这样的做法还能满足功能安全吗？

个人的理解是可以的，对于corruption来说根据checksum/CRC的算法可以推算出海明距离进而判断是否足够，换据说一个CAN message中的每个信号的诊断覆盖率是一样的。对于实时性的失效，各位可以在实际安全分析，根据我前文中提到的每个组件进行单独的失效分析，可以得出每个组件的潜在失效都是可以被覆盖的。

提示1：程序流监控可以保证所有安全相关软件组件正确运行。

提示2: 有些失效，如硬件CAN收发器发送重复信号，由于本身硬件设计，就是至少以message形式发送信息，故以message形式验证该失效是足够的。
