0x1 前言
本篇文章会详细讲述Data Directory（数据目录）、Section Headers（节头）、Section（节），从概念、作用到具体的结构体定义，话不多说开始正文
0x2 Data Directory
Data Directory是PE Optional Header中的最后一个成员，本质是IMAGE_DATA_DIRECTORY结构体数组，定义如下
IMAGE_DATA_DIRECTORY DataDirectory[IMAGE_NUMBEROF_DIRECTORY_ENTRIES];
其中IMAGE_NUMBEROF_DIRECTORY_ENTRIES是一个常量，值是16，结构体定义如下
typedef struct _IMAGE_DATA_DIRECTORY {
DWORD VirtualAddress;
DWORD Size;
} IMAGE_DATA_DIRECTORY, *PIMAGE_DATA_DIRECTORY;
这是一个简单的结构体，只有2个成员，第一个成员存储地址，第二个成员存储大小
那Data Directory是什么？简单说，它存储的是一段特定功能数据的索引和大小，注意这段特定功能数据不等于节，不要和节搞混，它是节中的一段数据，一共有16个索引，比如说导出表这段特定功能的数据，用于对外暴露可被外部调用的函数，它位于.rdata节（只读初始化数据节），全部索引及特定功能如下
#define IMAGE_DIRECTORY_ENTRY_EXPORT 0 // 导出表
#define IMAGE_DIRECTORY_ENTRY_IMPORT 1 // 导入表
#define IMAGE_DIRECTORY_ENTRY_RESOURCE 2 // 资源表
#define IMAGE_DIRECTORY_ENTRY_EXCEPTION 3 // 异常表
#define IMAGE_DIRECTORY_ENTRY_SECURITY 4 // 安全目录
#define IMAGE_DIRECTORY_ENTRY_BASERELOC 5 // 重定位表
#define IMAGE_DIRECTORY_ENTRY_DEBUG 6 // 调试目录
#define IMAGE_DIRECTORY_ENTRY_ARCHITECTURE 7 // 架构相关
#define IMAGE_DIRECTORY_ENTRY_GLOBALPTR 8 // 全局指针
#define IMAGE_DIRECTORY_ENTRY_TLS 9 // TLS目录
#define IMAGE_DIRECTORY_ENTRY_LOAD_CONFIG 10 // 加载配置
#define IMAGE_DIRECTORY_ENTRY_BOUND_IMPORT 11 // 绑定导入表
#define IMAGE_DIRECTORY_ENTRY_IAT 12 // 导入地址表
#define IMAGE_DIRECTORY_ENTRY_DELAY_IMPORT 13 // 延迟导入表
#define IMAGE_DIRECTORY_ENTRY_COM_DESCRIPTOR 14 // COM描述符
保留 15 // 保留

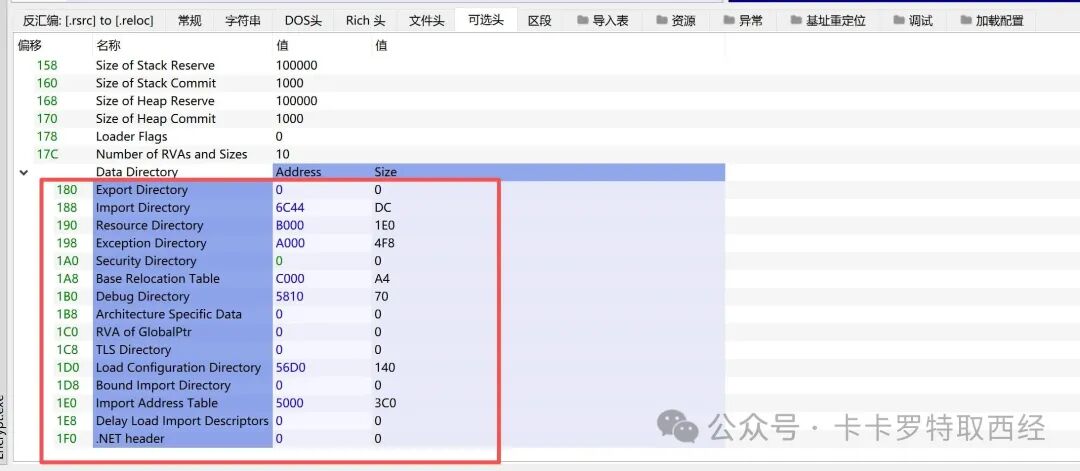

上述16段数据，经常用到的有导出表、导入表、重定位表、其中导入表位于.rdata节中，里面装的是程序需要用到的外部函数的名字，重定位表位于.reloc节中，里面装的是需要修复的地址，我们看一个实际PE文件的Data Directory部分
如果Address和Size都为0的话，表示没有这部分数据
0x3 Section
简单说，节就是PE文件中存储数据的容器，它们占据了除DOS Header、NT Headers、Section Headers外，PE文件中剩余的全部内容，常见的节如下
- • .text：包含程序的可执行代码
- • .data：包含初始化数据
- • .bss：包含未初始化数据
- • .rdata：包含只读初始化数据
- • .edata：包含导出表（有时没有这个节，导出表位于.rdata中）
- • .idata：包含导入表（有时没有这个节，导入表位于.rdata中）
- • .reloc：包含重定位信息
- • .rsrc：包含程序使用的资源信息
- • .tls：为程序的每个线程提供存储

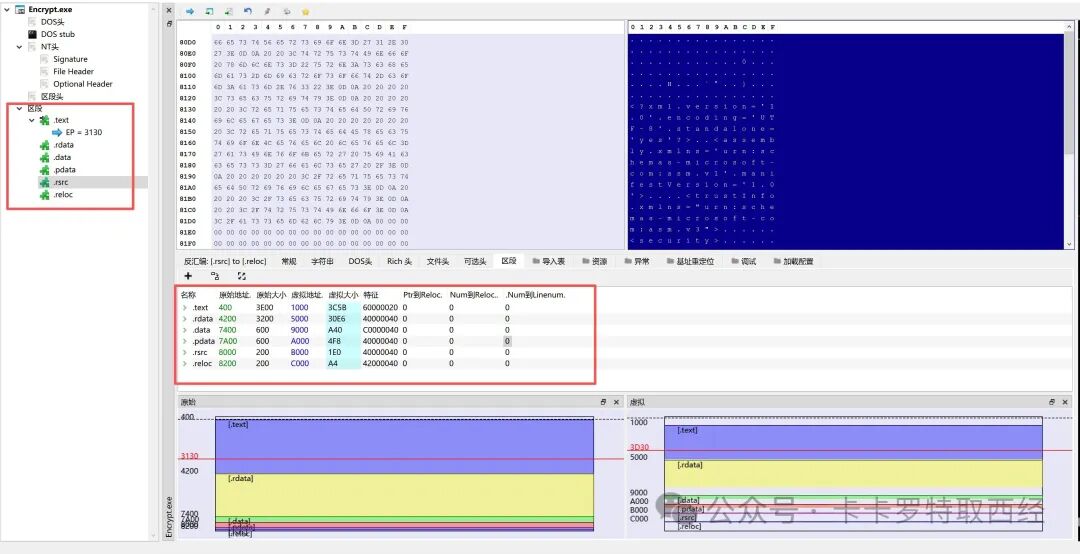

我们看一个实际PE文件的各个节
0x4 Section Headers
PE Optional Header之后，Section之前，中间这部分，就是Section Headers，它包含着PE中各个节的信息
Section Headers本质是一个IMAGE_SECTION_HEADER结构体数组，定义位于winnt.h中，其中结构体IMAGE_SECTION_HEADER定义如下
typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[IMAGE_SIZEOF_SHORT_NAME];
union {
DWORD PhysicalAddress;
DWORD VirtualSize;
} Misc;
DWORD VirtualAddress;
DWORD SizeOfRawData;
DWORD PointerToRawData;
DWORD PointerToRelocations;
DWORD PointerToLinenumbers;
WORD NumberOfRelocations;
WORD NumberOfLinenumbers;
DWORD Characteristics;
} IMAGE_SECTION_HEADER, *PIMAGE_SECTION_HEADER;
Name：这个字段装的是节的名字，其中IMAGE_SIZEOF_SHORT_NAME是一个常量，值为8，表示名字最长为8个字符 PhysicalAddress、VirtualSize：这个字段是一个联合体，定义2个名字，其实指向同一个东西，表示PE文件载入到内存后，节在内存中的大小 VirtualAddress：PE文件被载入内存后，节的首地址相对于PE文件内存基址的偏移，对于Object文件，这个字段表示重定位被应用前，相对于基址的偏移 SizeOfRawData：这个字段表示节在磁盘上的大小，它必须是IMAGE_OPTIONAL_HEADER.FileAlignment的整数倍 PointerToRawData：磁盘上PE文件中的节，相对于文件起始地址的偏移 PointerToRelocations：节中重定位项开始地址的指针，对于PE文件来说通常不涉及，字段值为0 PointerToLineNumbers：节中COFF行号项开始地址的指针，由于不鼓励COFF调试信息，字段值为0 NumberOfRelocations：节中重定位项的数量，对于PE文件来说，字段值为0 NumberOfLinenumbers：节中COFF行号项的数量，由于不鼓励COFF调试信息，字段值为0 Characteristics：用于描述节属性，比如节是否包含可执行代码、是否初始化数据、映射到内存后是否可被共享，完整的属性列表可以查看：https://learn.microsoft.com/en-us/windows/win32/debug/pe-format
需要注意VirtualSize和SizeOfRawData是有区别的
- • VirtualSize是PE文件在内存中的大小，SizeOfRawData是PE文件在磁盘中大小，在磁盘中需要遵循FileAlignment对齐，如果文件大小不足FileAlignment的整数倍，需要填充0，但是PE文件映射到内存后，VirtualSize的大小是PE文件FileAlignment对齐前的大小，这个时候VirtualSize是小于SizeOfRawData
- • 还有相反的情况，如果PE文件被载入到内存的同时，未初始化数据被初始化了数据，这个时候VirtualSize是大于SizeOfRawData

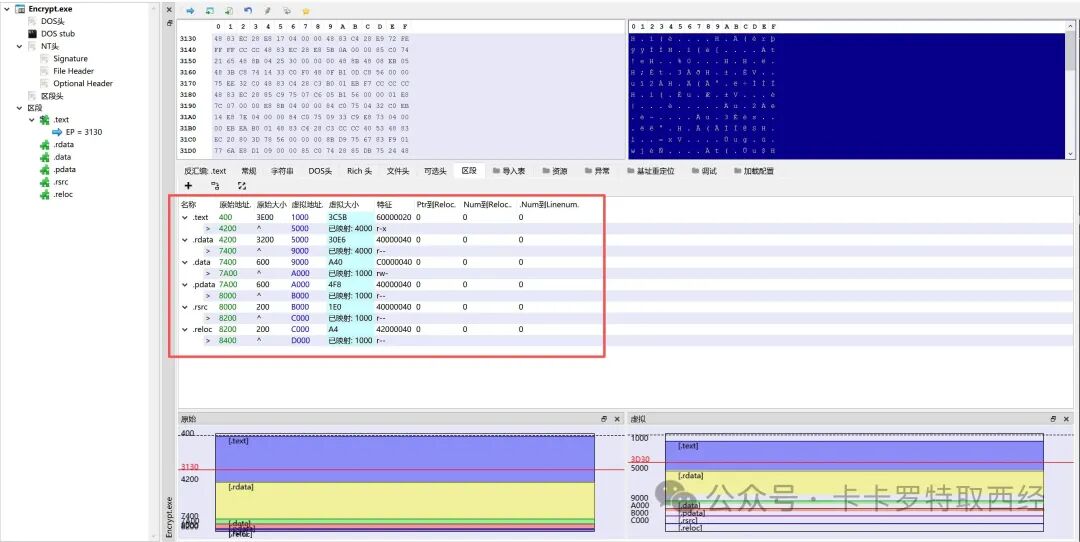

如下是实际PE文件中的Section Headers
如图所示，原始地址就是PointerToRawData，原始大小就是SizeOfRawData，虚拟地址就是VirtualAddress，虚拟大小就是VirtualSize，如果你尝试加一下原始地址和原始大小，虚拟地址和虚拟大小，会发现正好等于下一个节的原始地址和虚拟地址
特征字段表示节是只读的，还是读写的，还是读写执行的
