0x1 前言
Windows终端攻防越深入学习，越发现基础的重要性，之前只是零散的学习Windows PE知识，趁着现在工作之余还有时间精力，准备系统的学习下Windows PE，本篇文章开始进入PE文件结构深度学习系列，文章中也会带有一些好玩的逆向，最后会用这些知识实现一个PE Parser，如果你也能跟着这个系列学完，我相信你回头再看PE Loader、PE Packer、PE Injection、Process Hollowing、RDI等等，会有不一样的视角
0x2 PE结构概览
PE全称Portable Executable，是Windows中的可执行文件格式，它基于COFF文件格式（Common Object File Format）修改而来，准确的说PE文件格式是对COFF文件格式的扩展，其中PE File Header部分就是标准的COFF文件格式（后面会提到）
PE文件不只是EXE文件，还有DLL（动态链接库）、SRV（内核模块）、CPL（控制面板项）、等等

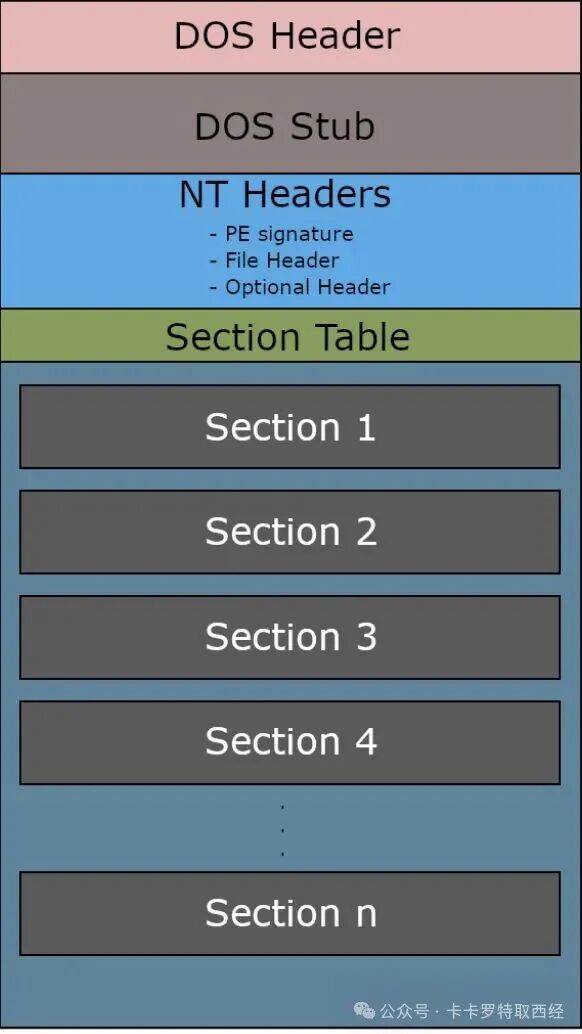

一个PE文件需要包含特定的内容，Windows PE Loader才能正确解析它，并将它载入内存，通常的PE文件结构如下图

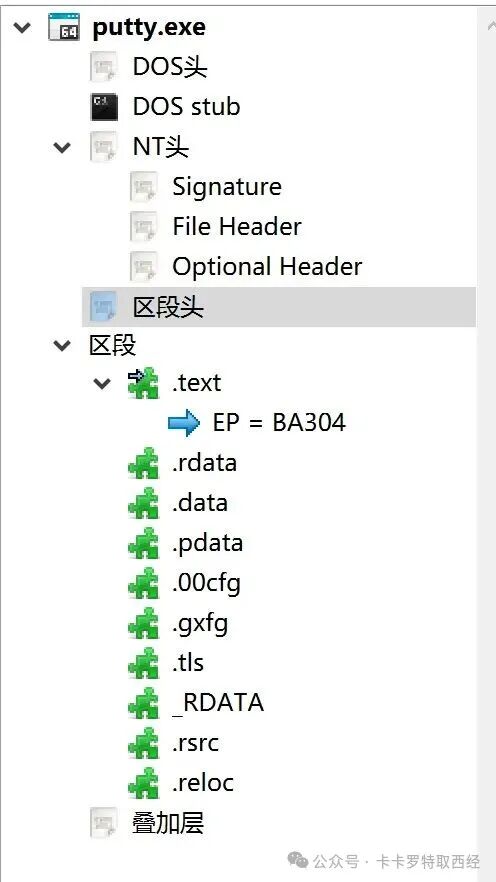

我们用PE-bear打开一个实际的PE文件，可以看到结构如下
上图所示，一个PE文件的主要部分包括：DOS Header、DOS Stub、NT Headers、Section Table（我更习惯称之为Section Headers，后面多使用Section Headers）、Section
DOS Header
每个PE文件都以一个64字节大小的结构体开始，这个64字节大小的结构体称之为DOS Header（DOS头），因为它的存在，PE文件也叫MS-DOS可执行文件
DOS Stub
DOS Header之后就是DOS Stub（DOS存根），它从第65个字节开始，是一个兼容MS-DOS 2.0的可执行文件，它的作用就是，当被运行在DOS模式下，输出一个消息”This program cannot be run in DOS mode”，然后退出
NT Headers
NT Headers（NT头）包含3部分：
- 1. Image File Signature（镜像文件签名，我更习惯称之为PE File Signature，PE文件签名，后面多使用PE File Signature）：一个4字节的内容，标识这是一个PE文件
- 2. Image File Header（镜像文件头，我更习惯称之为PE File Header，PE文件头，后面多使用PE File Header）：是标准的COFF格式，本质是一个结构体，里面包含PE文件相关信息
- 3. Image Optional Header（镜像可选头，我更习惯称之为PE Optional Header，PE可选头，后面多使用PE Optional Header）：这部分叫PE可选头是因为像Object File这样的对象文件没有这部分，但像EXE这样的可执行文件必须得有这部分，它可以说是PE文件结构中最重要的部分
Section Table
紧随PE Optional Header之后就是Section Table（节表，我更习惯称之为Section Headers，节头，后面多使用Section Headers），它是一个结构体数组，每个结构体装有特定数据的相关信息，特定数据比如导出表、导入表、重定位表等等
Sections
节是PE文件实际存储数据的地方，包括代码、数据、资源等等
DOS Header
DOS Header是从PE文件起始位置开始的一个64字节大小的结构体，，在Windows中，它的存在只是为了向后兼容，由于它和DOS Stub的存在，使得PE文件也是一个MS-DOS下可执行文件，当它运行在MS-DOS下时，DOS Stub被执行，输出一条消息并退出（PE文件中的其他部分不会被执行），没有它们的话，PE文件在MS-DOS下执行将会报错
DOS Header的结构体定义位于winnt.h中，定义如下
typedef struct _IMAGE_DOS_HEADER {
WORD e_magic;
WORD e_cblp;
WORD e_cp;
WORD e_crlc;
WORD e_cparhdr;
WORD e_minalloc;
WORD e_maxalloc;
WORD e_ss;
WORD e_sp;
WORD e_csum;
WORD e_ip;
WORD e_cs;
WORD e_lfarlc;
WORD e_ovno;
WORD e_res[4];
WORD e_oemid;
WORD e_oeminfo;
WORD e_res2[10];
LONG e_lfanew;
} IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;
多数字段我们不用关注，只需要关注其中2个字段就可以了
- 1. e_magic：DOS头的第一个成员，类型为WORD表示大小是2字节，它有一个固定值0x5A4D，对应的ASCII是”MZ”，它的作用可以理解为MS-DOS下可执行文件标识
- 2. e_lfanew：DOS头的最后一个成员，位于DOS Header偏移0x3C处，它中的值是NT Headers的起始地址，PE Loader也是通过它获取真正PE部分的起始地址

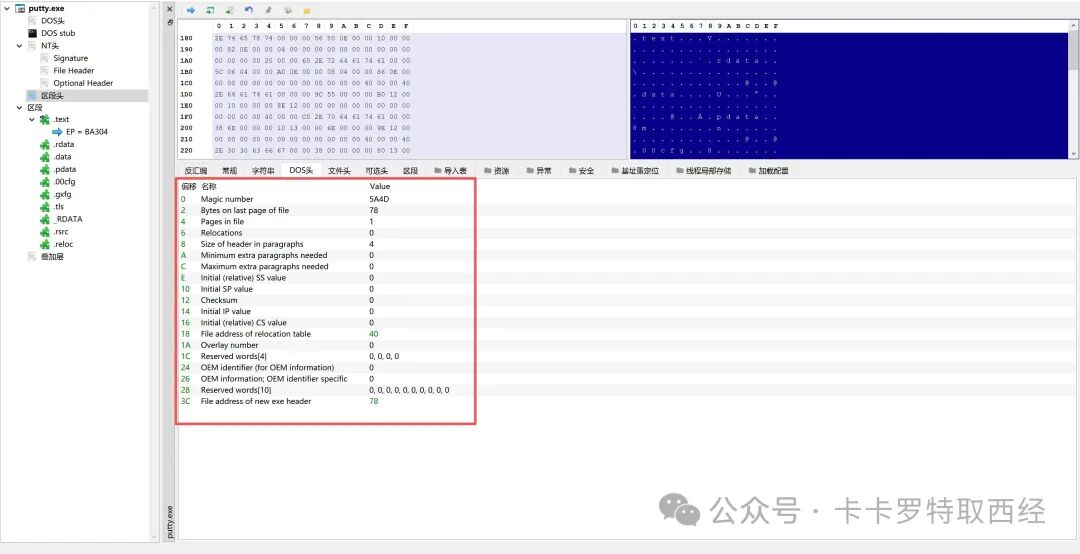

下图展示了一个实际PE文件中的DOS Header部分
可以看到第一个成员Magic Number的值为0x5A4D，最后一个成员位于DOS Header偏移0x3C处，它中的值0x78正是真正PE部分的起始地址
DOS Stub
DOS Stub本质是一段MS-DOS可执行程序，用来输出一个错误消息并退出，当PE文件运行在DOS模式下，会输出默认消息”This program cannot be run in DOS mode”，提示这个PE文件不能运行在DOS模式下，需要注意，这个消息的内容是可以修改的
DOS Stub不需要了解太多，我们来做点好玩的，试着逆向它

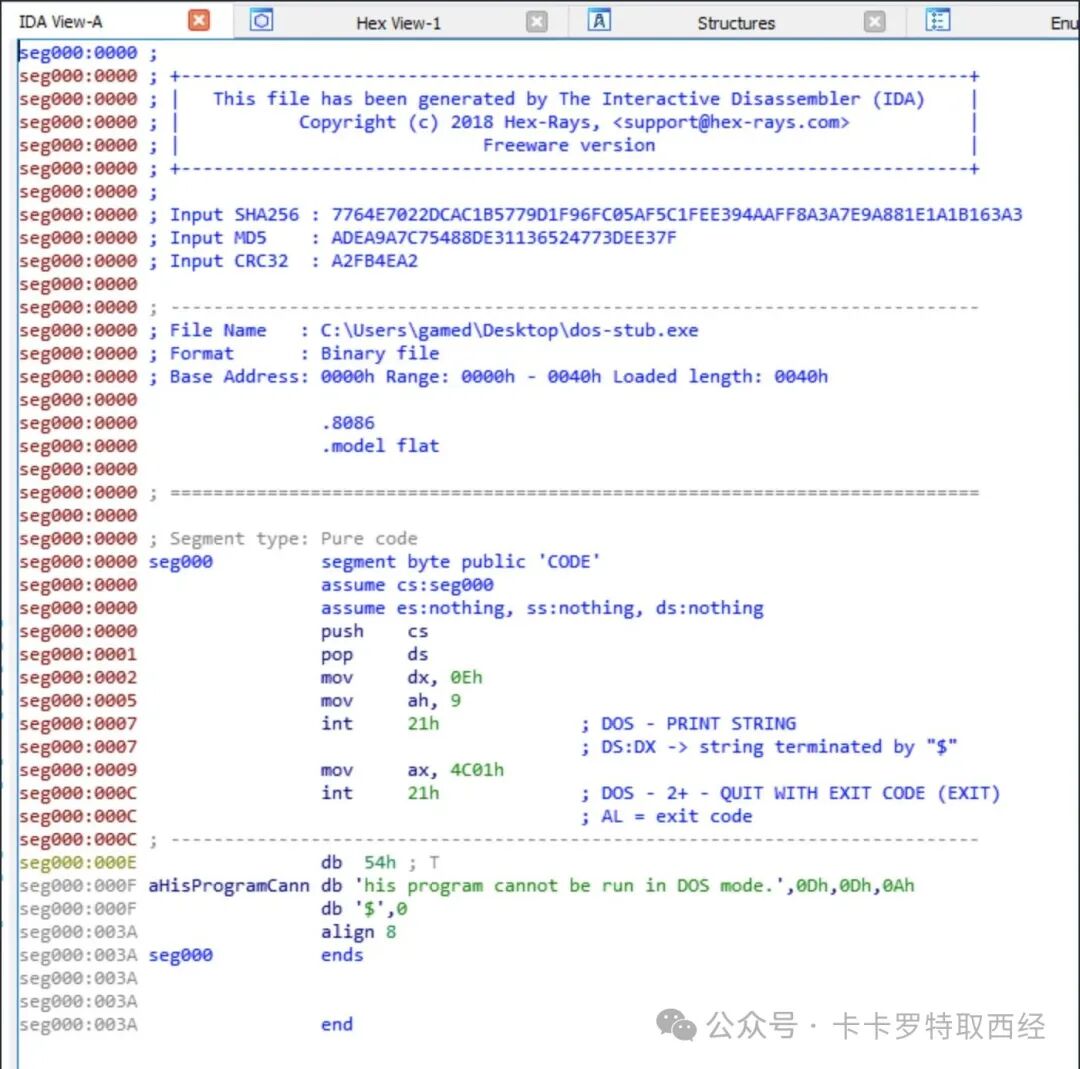

将它从PE-bear中拷贝出来，然后粘贴到010 editor中，并创建一个新的文件，使用IDA打开后可以看到程序的汇编代码
如果你学习过Windows16位汇编，你会发现代码并不复杂
push cs
pop ds
- • 代码段寄存器cs中的值入栈，再将栈顶的值（代码段寄存器cs的值）赋给数据段寄存器ds，也就是说让数据段寄存器的起始地址等于代码段寄存器的起始地址
mov dx, 0eh
mov ah, 9
int 21h
- • int 21h是DOS下的中断处理（就类似于Windows下的API调用），具体执行哪种类型的中断处理（API调用）取决于ah中的值，这里给ah赋值的9表示执行输出到屏幕功能，而输出的内容就是dx中的值，将0eh赋值给dx就是将那个字符串的地址赋值给dx
mov ax, 4c01h
int 21h
- • 这两个语句也同理，0x4c表示的含义是退出函数，放在ax的高16位ah中，0x01表示函数退出代码，放在ax的低16位al中，所以ax的值是0x4c01，结合到一起，执行退出函数的中断处理，并返回值1
完整的DOS API调用参考可以查看这里：https://en.wikipedia.org/wiki/DOS_API
Rich Header
在DOS Stub和NT Headers之间，其实还有一段数据，叫Rich Header（富有头），通常使用微软Visual Studio构建的exe才会有这个头，里面的数据用于表示VS的名字、类型、版本等等
很多讲述PE文件结构的文章都没有提到这个头，其实Rich Header并不是PE文件的标准内容，就是说，将这部分完全填充为0也不会影响PE文件，说到这里有没有想到什么?我们可以将PE文件内嵌的内容除了放到资源节，还可以放到这里，其实已经有恶意软件这么做了
在2018年冬奥会期间有一款名为Olympic Destroyer的恶意软件，这款恶意软件以伪造其他恶意软件而闻名，比如在Rich Header中伪造Lazarus threat group组织的特征，具体分析可参考：https://securelist.com/the-devils-in-the-rich-header/84348/
Rich Header中首先是一系列异或加密的数据，然后是Rich Header签名，最后是一个校验值，这个校验值也是异或加密的密钥

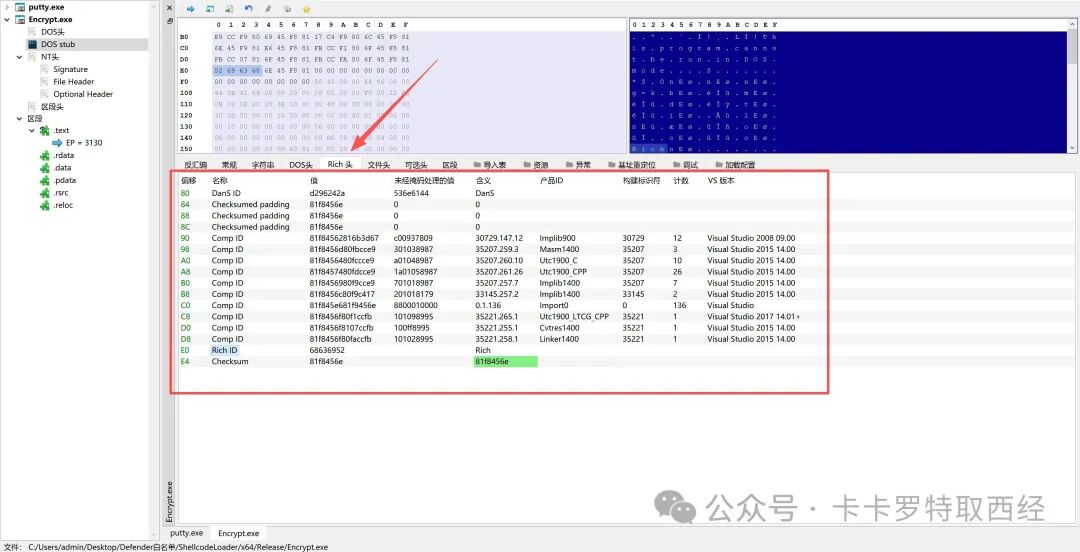

下图中可以看到Rich Header中主要是微软VS编译工具的相关信息
