太强了吧，一种新型无线收发器最新突破的传输速度可达每秒15GB，Wi-Fi 7和5G直接被甩几条街！

原创

wljslmz瑞哥 wljslmz瑞哥

网络技术联盟站

2026年1月30日 08:50 江苏

公众号：网络技术联盟站

今天看到一个超级劲爆的消息，差点没把下巴惊掉！加州大学欧文分校（UC Irvine）的工程师团队刚刚搞出一个黑科技：一款工作在140GHz频段的无线收发器，传输速度直接达到120Gbps，换算成我们熟悉的单位就是每秒15GB！这什么概念？

• 比Wi-Fi 7的理论峰值（约30Gbps）快300%（直接4倍）！
• 比5G毫米波（约5Gbps）快2300%（24倍）！
• 甚至已经接近数据中心常用光纤链路的水平，能在眨眼间传完好几部4K电影！

这不是科幻，这是2026年1月22日刚刚发布的真实研究成果，发表在IEEE顶级期刊上。研究团队称这玩意儿为“无线光纤补丁线”（wireless fiber patch cord），因为它实现了光纤级别的速度，却完全摆脱了物理线缆的束缚。太强了吧？下面我来给大家详细扒一扒这个突破的来龙去脉、技术细节和未来影响，保证干货满满！

先给大家科普一下背景。

我们现在的无线技术，Wi-Fi 6/7、5G/5G毫米波，已经够快了，但还是有硬伤。

• Wi-Fi 7理论最高46Gbps（实际常用30Gbps左右），主要在6GHz以下频段，覆盖好但带宽有限。
• 5G毫米波虽然能到10Gbps峰值，但实际大多在5Gbps左右，而且信号穿墙差、距离短、功耗高。

为什么速度上不去？

核心瓶颈在于数字-模拟转换器（DAC）和模拟-数字转换器（ADC）。

频率越高，数据速率越高，这些转换器就越复杂、越耗电、越难做小。传统设计全靠数字电路扛，功率直接爆炸——用传统方法做120Gbps，芯片功耗几瓦起步，手机用几分钟就关机了。

UC Irvine的团队直击痛点：他们不玩“硬刚数字”，而是把大量信号处理搬到模拟域完成，彻底绕过了DAC/ADC瓶颈。这不是小修小补，而是架构级革命！

模拟域重构信号，功耗低到离谱

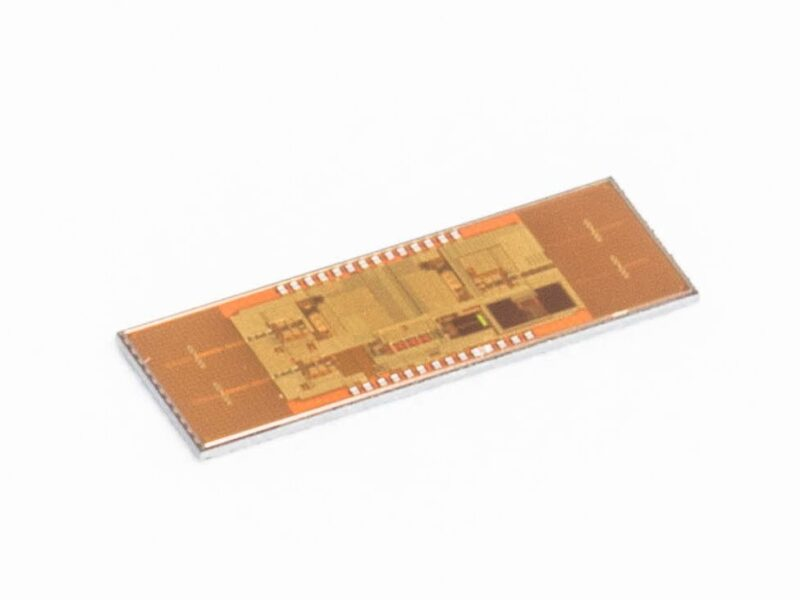

这个收发器芯片分为发射端（bits-to-antenna）和接收端（antenna-to-bits）两部分，采用22nm全耗尽绝缘体上硅（FD-SOI）工艺制造，成本可控、量产友好。

发射端创新：三个子发射器取代DAC

传统发射器必须先用DAC把数字信号转成模拟，再调制到射频上。速度一高，DAC就成瓶颈。

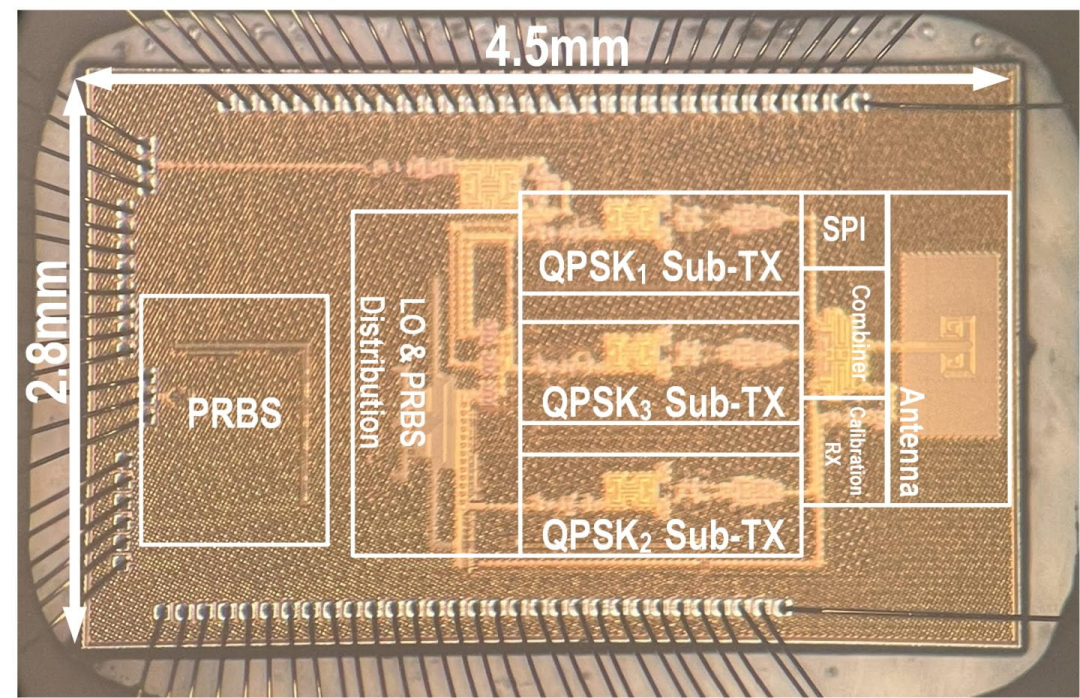

芯片上的组件包括：PRBS（伪随机比特序列发生器）、LO（本振）、QPSK（正交相移键控）、Sub-TX（子发射器模块）、SPI（串行外设接口）和天线

UC Irvine的方案：

• 完全淘汰DAC！
• 用三个同步子发射器（sub-transmitters）直接在射频域构建信号。
• 采用RF-domain 64QAM调制技术（射频域64阶正交幅度调制），把复杂运算提前在模拟域完成。

团队成员Zisong Wang打了个超级形象的比喻：“这就像出门前就把行李箱收拾好，而不是跑到机场才手忙脚乱。”结果？信号生成效率爆炸，功耗直线下降。

接收端创新：分层模拟解调，避开ADC采样瓶颈

接收高频高速信号时，传统ADC要以极高采样率工作，功耗动辄几瓦，根本塞不进手机。

他们的解决方案：

• 发明分层模拟解调（hierarchical analog demodulation）技术。
• 把复杂的高阶调制信号在模拟域一层一层“剥开”，提取数据后再数字化。
• 整个接收芯片功耗只有230毫瓦！相当于一盏小夜灯的水平，却扛住了120Gbps的数据洪流。

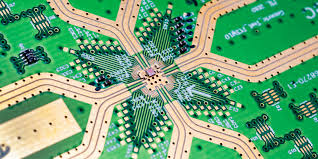

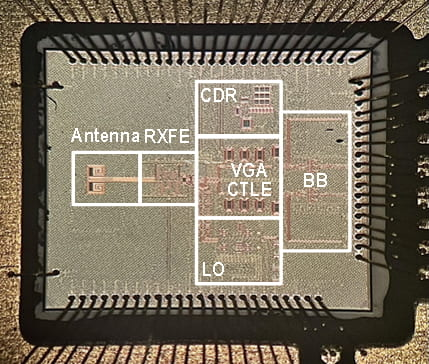

芯片的组成部分包括：RXFE（接收前端）、VGA（可变增益放大器）、CTLE（连续时间线性均衡器）、CDR（时钟和数据恢复）以及BB（基带）

领导这项研究的Payam Heydari教授说：“如果继续用传统方法，下一代设备的电池续航会以分钟计。我们选择让芯片‘更聪明地工作’，而不是‘更用力地工作’。”

加州大学尔湾分校电子工程与计算机科学系主任教授 Payam Heydari

性能数据硬核对比

我们来直观对比一下：

| 技术 | 峰值速率 | 相对120Gbps | 实际体验对比 | | — | — | — | — | | 本次突破 | 120Gbps (15GB/s) | 100% | 眨眼传多部4K电影 | | Wi-Fi 7 | ~30-46Gbps | 25-38% | 快300%以上 | | 5G毫米波 | ~5-10Gbps | 4-8% | 快2300%以上 | | 典型数据中心光纤 | 100-400Gbps | 接近或相当 | 无线替代有线成为可能 |

120Gbps意味着：

• 下载一部50GB的蓝光电影，只要3秒多！
• 实时传输8K视频、VR/AR多路流，毫无压力。
• 数据中心机架间通信，无线取代铜缆，省下海量布线和冷却成本。

为什么选140GHz？

140GHz属于F-band，位于毫米波和太赫兹波之间（亚太赫兹），是FCC和6G标准组织重点关注的“新大陆”。这个频段带宽极宽（可用频谱资源是5G的几十倍），理论上能轻松支持Tbps级别速率。

但高频也有痛点：信号衰减快、传播距离短（目前实验室几米到几十米，户外可能更短）。团队表示，这项技术更适合短距高密度场景：

• 数据中心机架间无线互联（取代铜缆，省钱省电）
• 工厂自动化、机器人集群通信
• 车联网、自动驾驶传感器数据实时共享
• 未来6G基站背传、边缘计算设备互联

最让人兴奋的是，这个芯片没有用最先进的2nm/3nm工艺，而是成熟的22nm FD-SOI，普通代工厂就能生产。Heydari教授强调：“我们证明了高性能芯片可以用标准流程制造，不需要天价投资。”

研究由美国国防部Microelectronics Commons项目资助，团队已经在IEEE Journal of Solid-State Circuits发表两篇重磅论文，技术细节经得起推敲。

当然，技术再牛也有局限：

1. 传播距离：140GHz信号在大气中衰减严重，雨雾天气更糟，实际覆盖可能只有几十米，需要密集部署中继。
2. 干扰管理：高频方向性强，但多设备共存需要新协议。
3. 集成难度：天线、功放等射频前端还需要进一步小型化。

但这些都是工程问题，不是原理障碍。团队相信，随着6G标准推进（预计2030年商用），这类亚太赫兹收发器会成为主流。

想象一下未来：

• 手机之间直接120Gbps无线传文件，秒传百GB游戏。
• 数据中心彻底无线化，机房像科幻片一样干净整洁。
• 智能工厂里，成千上万机器人实时协同，效率翻倍。
• 元宇宙、脑机接口等科幻应用，终于有了足够的带宽支撑。

UC Irvine这个突破，不是简单的速度叠加，而是对传统架构的颠覆。它告诉我们：当数字电路走到尽头时，回归模拟、混合创新才是出路。

Payam Heydari教授最后说：“这不仅仅是一个更快芯片，而是通向6G和FutureG的桥梁。”

朋友们，你们怎么看？这技术要是落地，会先改变哪个领域？数据中心？手机？还是车联网？欢迎留言讨论！我个人已经开始期待“无线光纤”时代了！
