车联网安全基础：NFC中继攻击
原创
M3ng9e M3ng9e
萌蘖向阳成参天
2026年1月27日 01:38 新加坡
免责声明： 本文仅用于技术交流与安全研究，文中涉及的漏洞复现均在授权环境下进行。请勿利用文中技术进行非法活动，否则后果自负。
上个月，我有幸参与了某大厂未上市车型的车联网安全项目。在测试过程中，我们通过中继攻击（Relay Attack）成功解锁了车辆。当时虽然复现了漏洞并记录了状态码，但对于底层的交互逻辑、请求响应（APDU）的具体细节理解尚浅。为了知其然更知其所以然，本文特此对NFC通信逻辑在数字钥匙场景下的应用进行复盘和补全。
NFC中继攻击
了解NFC
NFC（Near Field Communication）不仅仅是支付工具（公交卡、银行卡、碰一碰支付等等），更是目前车联网数字钥匙（Digital Key）的主流实现方案之一。
目前的车机方案（如特斯拉、比亚迪等）主要遵循 CCC（Car Connectivity Consortium） 规范。与传统的门禁卡不同，车规级的NFC通信绝不是简单的 UID（唯一标识符）匹配，其中会包含权限验证的过程。
NFC（Near Field Communication）是一种基于 RFID（13.56MHz）演变而来的近场通信技术，通信距离一般小于20CM（实际4CM），有三种工作模式：
- 卡模拟模式（Tag/Card Emulation）： 卡片端，用户的手机或NFC卡片。
- 读卡器模式（Reader/Writer）： 读卡器端， 车辆主动发射射频场（RF Field），寻找并供电给附近的手机/卡片，发送指令（Command）并接收响应（Response）。
- 点对点模式（P2P）： 两个 NFC 设备交换数据。

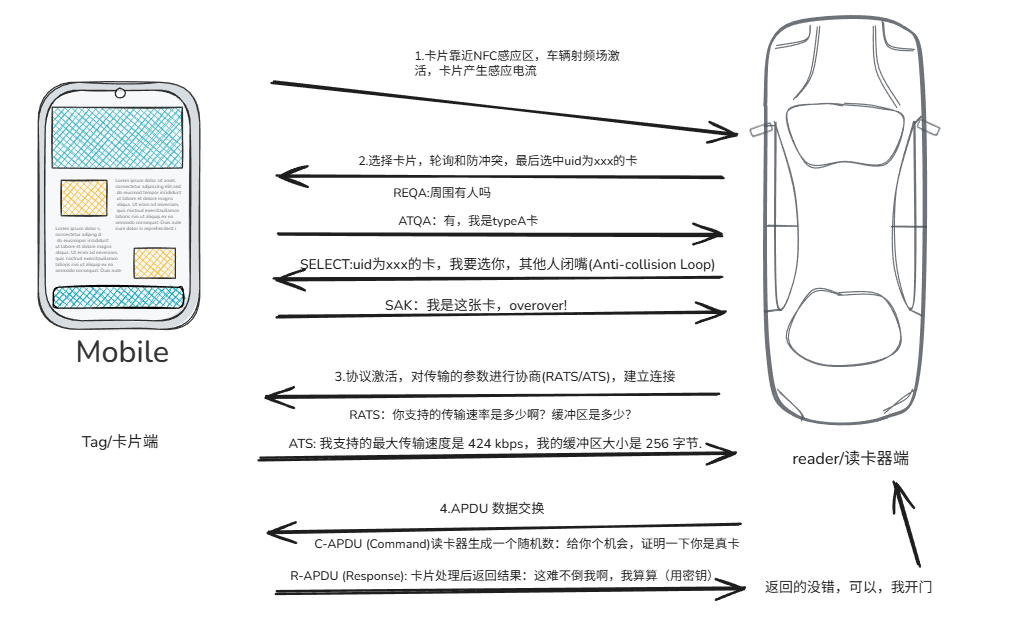

NFC的交互逻辑
NFC中继攻击
了解了NFC的通信交互逻辑后，我们来了解一下中继攻击是什么？
维基百科：中继（Relay）是一种在两个网络节点、设备或交换中心之间转发、增强信号或数据的通信技术。
我们可以简单理解为中继就是接力，接力转发放大信号。

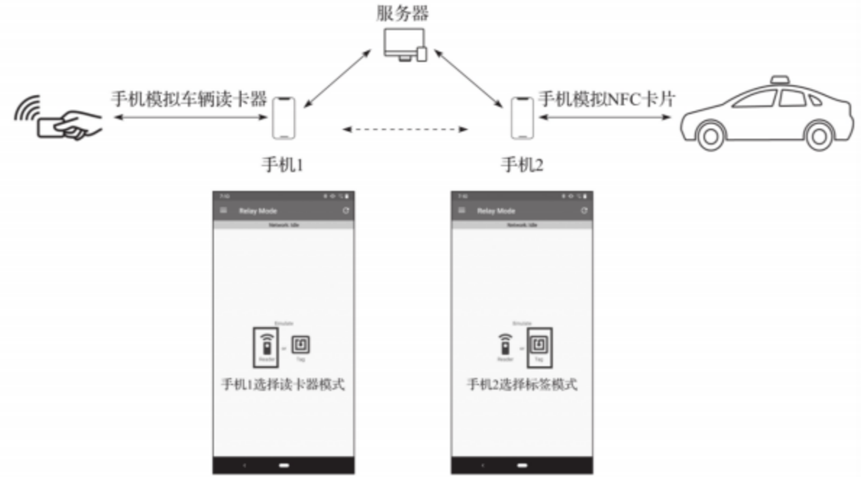

如何接力呢？如图所示。
本来的流程中，是tag1<->reader1两个人近距离交流，现在需要远距离传话，因此额外需要两个人。
tag1<-->reader2<-->tag2<-->reader1，增加了一个reader2和tag2，由于通信传输需要保证信息传输的可靠稳定，我们又叫了一个哥们，他是大喇叭联络员，他一手拉着 Reader2，一手拉着 Tag2，于是链路就变成了这样tag1 <--> reader2 <--> [服务器] <--> tag2 <--> reader1，这样就能保证信息顺畅的传输了。
中继攻击的重点就是把短距离通信变成了长距离通信，扩大了通讯范围，甚至扩大到全球。
设想一下这样的场景：
你在饭店吃饭，手机放桌上了，车停在外面。这时有两个攻击者，一个靠近车的NFC，一个靠近你的手机，并搭建了服务器，在1-2秒内就可以完成打开你的车门，把你的车开走了，可以一直把车开到熄火为止。
NFC中继攻击实践
准备：两台安装NFCgate的手机（需要xposed）、一台电脑（服务器）
APP下载地址：https://github.com/nfcgate/nfcgate
服务端下载地址：https://github.com/nfcgate/server
-
电脑开启热点，两台手机连上热点，然后在电脑上开启server.py
-

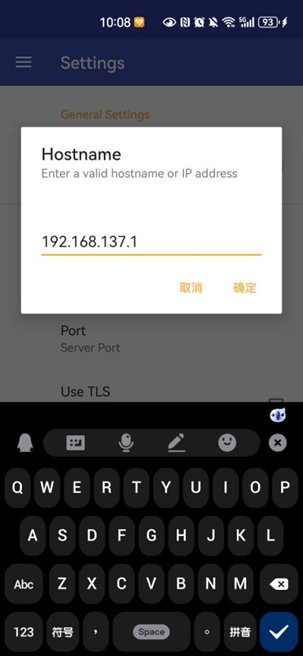

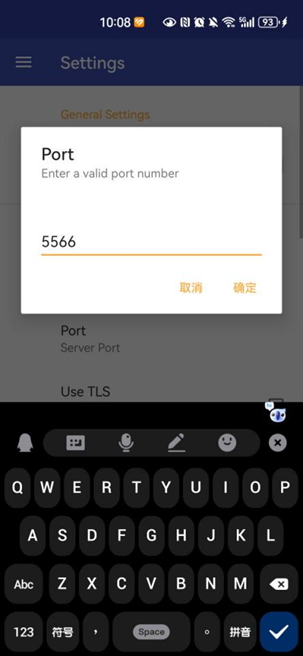

两台手机都在settings里设置服务器ip和端口
-

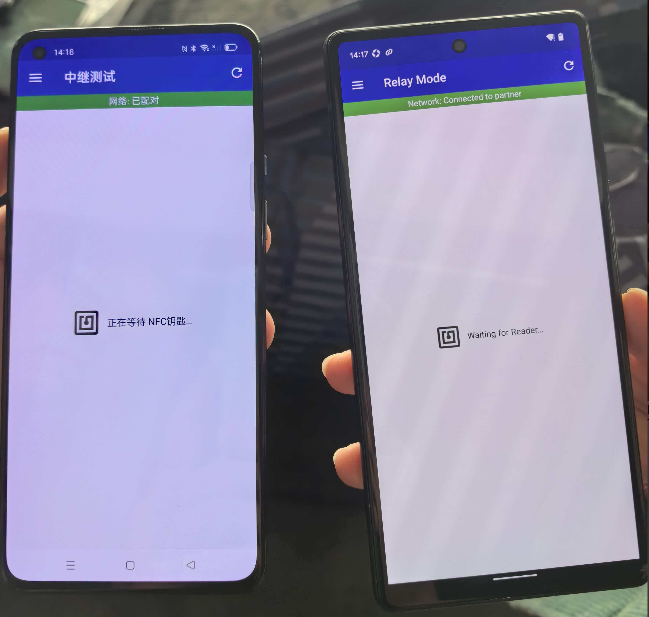

回到主页面，找到“Relay Mode”功能，一台设置为tag，一台设置为reader，连上服务器
-
先锁车，将reader与手机NFC感应区靠近，将tag与车辆NFC感应区靠近，就会自动发送NFC通信数据进行中继攻击了，如果你的车开锁了，那么恭喜你NFC中继攻击成功了。
-
为了进一步学习原理，我们需要了解其数据交互的大概逻辑，这是ADPU数据交互的过程的示例
其中我们重点需要知道响应码含义，协议请求头的字段含义，参数等。
C-APDU (读卡器发出的指令):
00 A4 04 00 ... <-- Select File (标准，选择应用)
80 / 84 开头： 行业标准或私有 (Proprietary / GlobalPlatform)
R-APDU (卡片回复):
6A 82 <-- File Not Found (文件未找到)
90 00 <-- Success (成功)
其他的具体协议数据字节代表的含义大家可以自行查阅资料学习， 重点是根据通讯数据，进而推算交互逻辑进行分析。
C-APDU：读卡器端
| 必须部分 (Header) | | | | 可选部分 (Body) | | | | — | — | — | — | — | — | — | | CLA | INS | P1 | P2 | Lc | Data | Le | | 类别 | 指令 | 参数1 | 参数2 | 数据长度 | 数据内容 | 期望回复长度 |
R-APDU：卡片端
| 可选部分 (Body) | 必须部分 (Trailer) | | — | — | | Data | SW1 SW2 | | 实际数据 | 状态字 (Status Word) |
如何防御NFC中继攻击
核心是延时检测，看时间在不在纳秒单位内。
- UWB（超宽带）技术可以有效防御NFC中继攻击。通过其厘米级的高精度定位和基于飞行时间（ToF）的安全时间戳技术，UWB能准确测量设备间的物理距离。即使攻击者在远端中继信号，UWB也会因测量出的传输时延过长而判定为非法操作，从而阻止攻击。
- 时序与协议优化，严格的 FWT (Frame Waiting Time) 限制（ < 20ms），禁用 WTX (Waiting Time Extension)： 读卡器拒绝卡片发出的“请求加时”指令，强制要求即时响应。
- 多因素认证 (MFA / Biometrics)， 即使你偷了我的信号，你没有我的指纹/人脸。
- 运动传感器 (Motion Sensor)，车钥匙内部装有加速度计。钥匙静止不动超过 X 分钟，钥匙会自动切断无线发射功能（休眠），只有当你拿起钥匙走路时，无线发射功能才会被唤醒。
