文章总结： 暗网监测发现日本政府关于高温合金研发的机密PPT文件泄露，详细记录了TMW-4M3镍基超合金的组织结构与性能优化。虽非直接采矿数据，但揭示了日本在稀土供应链上游的技术布局与战略弱点，存在技术扩散风险。 综合评分： 60 文章分类： 威胁情报,数据泄露,软文广告

日本政府稀土金属采矿相关机密文件泄露

原创

NightTeam NightTeam

夜组OSINT

2026年1月26日 08:01 青海

事件概述

2026年1月22日，【暗网威胁情报监测系统发现】黑客泄露日本政府稀土金属采矿相关机密文件“Y190129KS1_(SJ研)TMW-4M3資料_小林.pptx”，该文件疑似日本政府或相关企业涉及稀土金属材料研发的机密文档。

• 分析背景：稀土金属（Rare Earth Elements, REE）在高科技产业中至关重要，包括航空发动机、电子设备和新能源领域。日本作为稀土依赖国，常通过政府资助研发高性能合金以减少进口依赖。
• 数据来源：基于提供的文档内容（PPTX文件）和泄露帖子图像。文档焦点在于TMW-4M3合金的试作磁盘制造，疑似用于涡轮机部件，涉及稀土或相关元素优化。

泄露文件分析

文档为PowerPoint格式，共4页，标题为“Y190129KS1_(SJ研)TMW-4M3資料_小林.pptx”。内容聚焦于TMW-4M3合金的3次和4次试作磁盘（disk）的组织结构、机械性能和制造优化。TMW-4M3疑似一种镍基高温超合金（Nickel-based superalloy），用于航空发动机涡轮磁盘（Turbine Disk），涉及稀土元素或类似添加剂以提升高温耐久性。

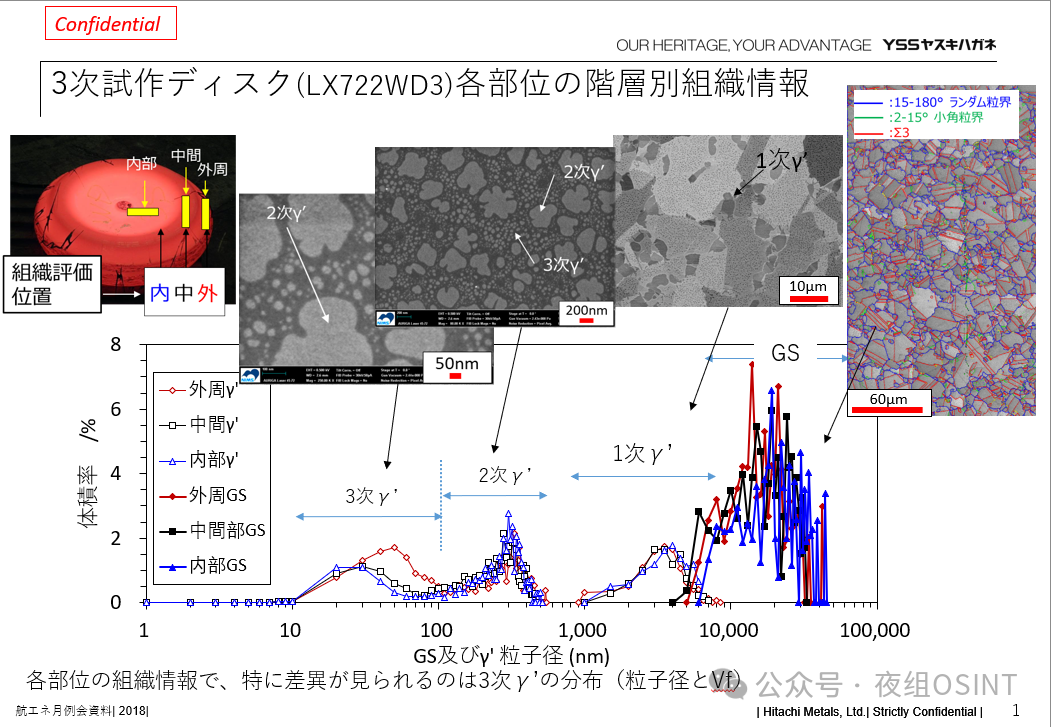

页面1：3次试作磁盘（LX722WD3）各部位组织信息

• 关键内容：描述磁盘不同部位的γ’相（gamma prime phase）分布。γ’相是超合金中的强化相，影响材料强度。

• 重点差异：在3次γ’（tertiary gamma prime）的粒子径和体积分数（Vf）上。各部位（外周、中间、内部）显示出分布不均，可能影响整体性能。

• 技术含义：这反映了材料微观结构优化，旨在提升高温下的蠕变抵抗（creep resistance）。稀土元素（如Y、Ce）常用于稳定γ’相，但文档未明确提及具体稀土成分。

页面2：3次试作磁盘的组织与拉伸特性对比

• 关键内容：

• 平均晶粒尺寸（ASTM GS）：9.3~9.9（单位：#），对应微米级（11.6~14.4 μm）。

• 1次γ’：Vf 30~35%，平均直径（d_ave）217~235 nm。

• 2次γ’：Vf 4~9%，d_ave 17~25 nm。

• 3次γ’：Vf 48~52%，d_ave 未完整，但总γ’ Vf 31.4~43.9%。

• 总γ’：47.9%（推测）。

• 表格总结磁盘各部位（①外周部、②中间部、③内部）的组织参数，包括：

• 部位定义：内部（Radial方向，T/2厚度）、中間（Tangential方向，T/2）、外周（Tangential方向，T/2）。

• 性能分析：

• 0.2%屈服强度（YS）：外周部最高，原因归于3次γ’量多。

• 高温性能：760℃下维持高强度，直至3次γ’固溶。

• 技术含义：强调外周部强度优化，适合涡轮磁盘边缘高应力区。涉及稀土采矿的关联：合金优化可能依赖稀土添加剂（如用于抑制氧化或提升相稳定性）。

页面3：TMW-4M3 4次试作磁盘的制造

• 关键内容：

• LX722WD1：1139℃，1次γ’ 12%。

• LX722WD3：1144℃，1次γ’ 10%。

• 4次（LA915WD3）：1131℃，1次γ’ 10%目标。

• B量：0.013%（降低20%，提升粒界强度但减少共晶γ’残存风险）。

• Ti量：6.2%→6.0%（降低共晶γ’、斑点（freckle）和TCP相风险）。

• Co量：25%→26.5%（补偿Ti减少导致的层错能（SFE）下降）。

• 目标：对比3次试作（LX722WD1,3），维持引张、疲劳和切口蠕变特性。

• S社（疑似Siemens或日本供应商）评论：蠕变寿命需0.2~0.5%调整，成熟性优化。

• 成分调整：

• 热处理：保持GS同等，γ’固溶温度（solvus）降低约10℃。

• 技术含义：优化旨在大型铸锭生产，减少缺陷。稀土关联：B、Ti、Co调整可能间接依赖稀土稳定剂，日本政府常资助此类研发以摆脱中国稀土垄断。

页面4：4次试作磁盘的综合评价

• 关键内容：

• 热处理：(ST)1131℃, AC→OQ；(AG)650℃+760℃。

• 结果：平均GS#9.0，1次γ’ ≈9.9%，2次+3次γ’ ≈38.0%，总γ’ ≈47.9%。

• 性能提升：0.2%蠕变寿命时间为3次试作的1.8~2.0倍（725-760℃/552-630MPa）。

• 技术含义：达到目标，蠕变性能显著改善，适合高温应用如 jet 发动机。

总体文件总结：文档非直接“稀土采矿”数据，而是合金研发细节。标题“Rare Earth Metal Mining”可能误导或泛指稀土供应链上游。文件涉及日本国家材料研究所（SJ研？）或企业（如小林作者），显示政府资助的高温合金项目，旨在提升航空/能源产业竞争力。

结论与推荐

该泄露文件揭示日本在高温合金领域的先进研发，间接涉及稀土材料依赖，虽非直接采矿数据，但暴露战略弱点。威胁主要在于技术扩散，可能加剧全球稀土竞争。

暗网威胁情报监控

扫码订阅或者URL访问订阅会员即可获取原文件和来源。PC浏览器访问效果更佳！

cti.libaisec.com

威胁情报全球监控系统

由暗网威胁情报系统实时监测发现，订阅会员可查看来源及数据样本。

监测内容

• 数据泄露事件
• 勒索软件事件
• DDoS攻击事件
• 恶意软件事件
• 访问权限售卖
• 网页篡改事件
• 日志泄露事件
• 网络钓鱼事件
• 漏洞情报监控 ……

系统会员订阅可联系以下微信，备注来源【威胁情报】

威胁情报

免责声明：

本文所载程序、技术方法仅面向合法合规的安全研究与教学场景，旨在提升网络安全防护能力，具有明确的技术研究属性。

任何单位或个人未经授权，将本文内容用于攻击、破坏等非法用途的，由此引发的全部法律责任、民事赔偿及连带责任，均由行为人独立承担，本站不承担任何连带责任。

本站内容均为技术交流与知识分享目的发布，若存在版权侵权或其他异议，请通过邮件联系处理，具体联系方式可点击页面上方的联系我。

本文转载自：夜组OSINT NightTeam NightTeam《日本政府稀土金属采矿相关机密文件泄露》
