天燃气电厂是一种利用燃气轮机及发电机与余热锅炉、蒸汽轮机共同组成的循环系统，它将燃气轮机排出的功后高温乏烟气通过余热锅炉回收转换为蒸汽，再将蒸汽注入蒸汽轮机进行发电或者给居民供热的电厂。随着燃机技术的发展，以及国家能源结构的变化和对环保要求的提高，天然气电厂的发展势必会大大加速。

燃气电厂是以天然气为燃料，采用燃气轮机、余热锅炉和蒸汽轮机组成联合循环系统的发电设施，通过回收燃气轮机排气余热实现二次发电。该系统具有热效率高（联合循环效率最高达59.51%）、污染排放低及占地面积小（约为燃煤电厂35%）的特点，联合循环调峰能力超70%，可实现0-100%负荷稳定运行。

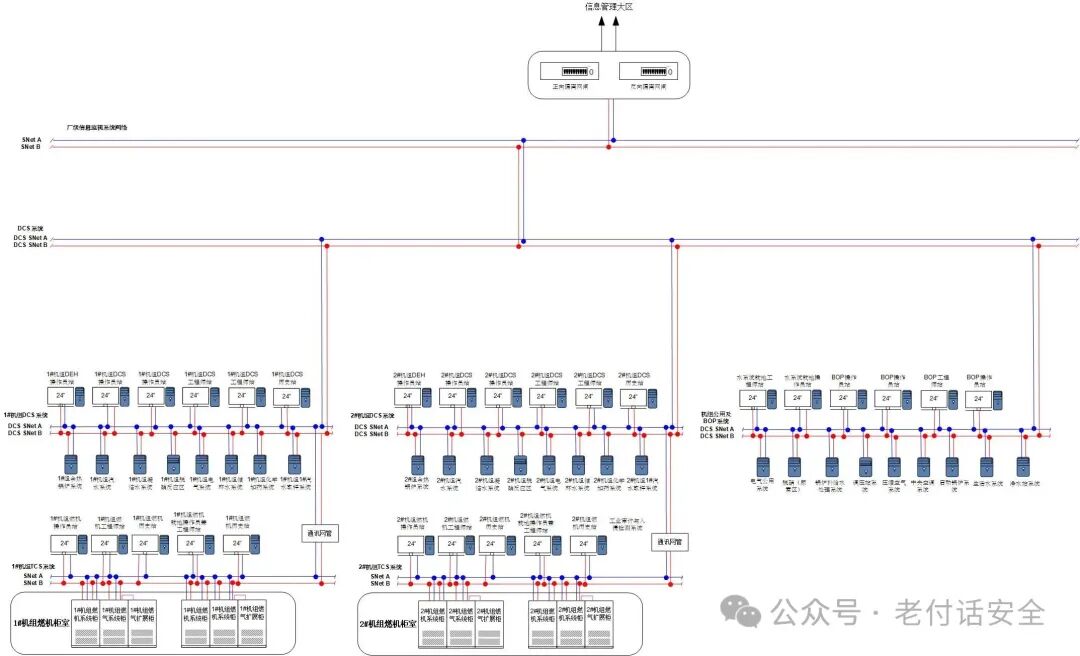

天然气电厂“燃气-蒸汽”联合循环热电联产工业控制系统的工控大区包括DCS（分散控制系统）和TCS（燃气轮机控制系统）两部分。

DCS系统主要包括余热锅炉、汽机热力系统及公用系统，控制对象是余热锅炉炉膛，锅炉侧水一蒸汽系统，汽机旁路，凝汽器，汽机侧疏水，凝结水泵等等。

TCS系统主要包括压气机、燃气透平、燃料系统、点火系统、燃烧系统、水洗系统、吹扫系统等，控制对象包括IGV、燃烧筒旁路阀BYPASS、燃机防喘电磁阀、燃料量、汽机透平蒸汽阀、负荷、转速等，主要控制对象是燃机本体设备，汽机透平本体设备及油路系统。

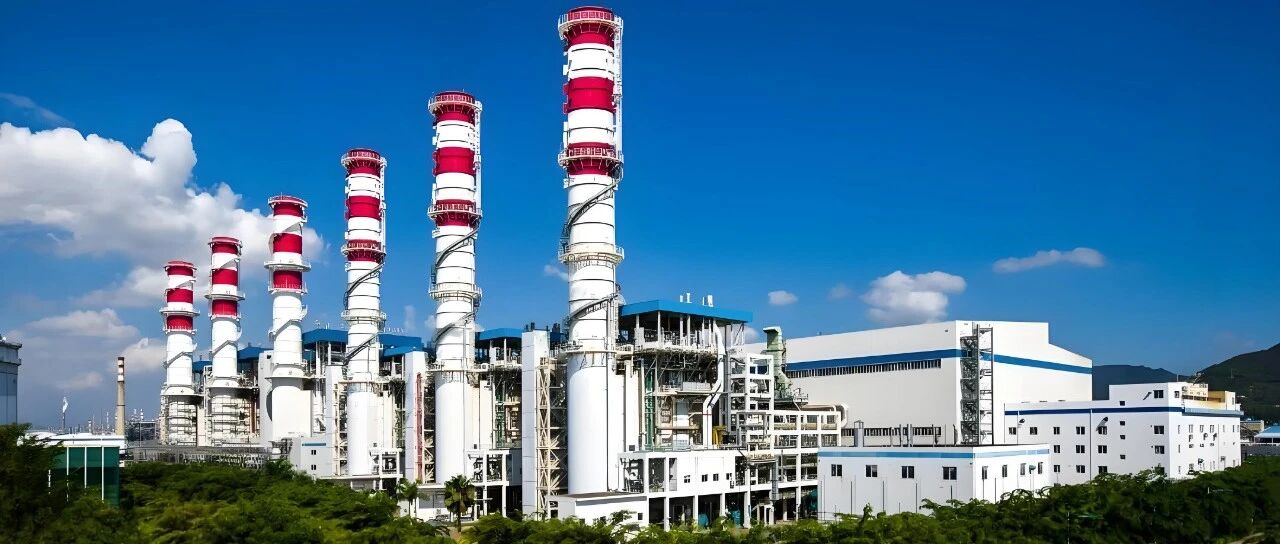

燃气-蒸汽联合电厂（CCGT）电厂燃气轮机发电

这个主要涉及发电设备控制系统和辅助生产控制系统，生产控制系统会通过调度数据网介绍发电量的指令，也就是说发电机的AGV控制系统会与调度数据网进行通信。这个我们在变电站控制系统中再详细了解。
