流控帧发送时机的避坑指南

谈思实验室

2026年1月12日 17:48 上海

点击上方蓝字谈思实验室

获取更多汽车网络安全资讯

01

正常测试流程

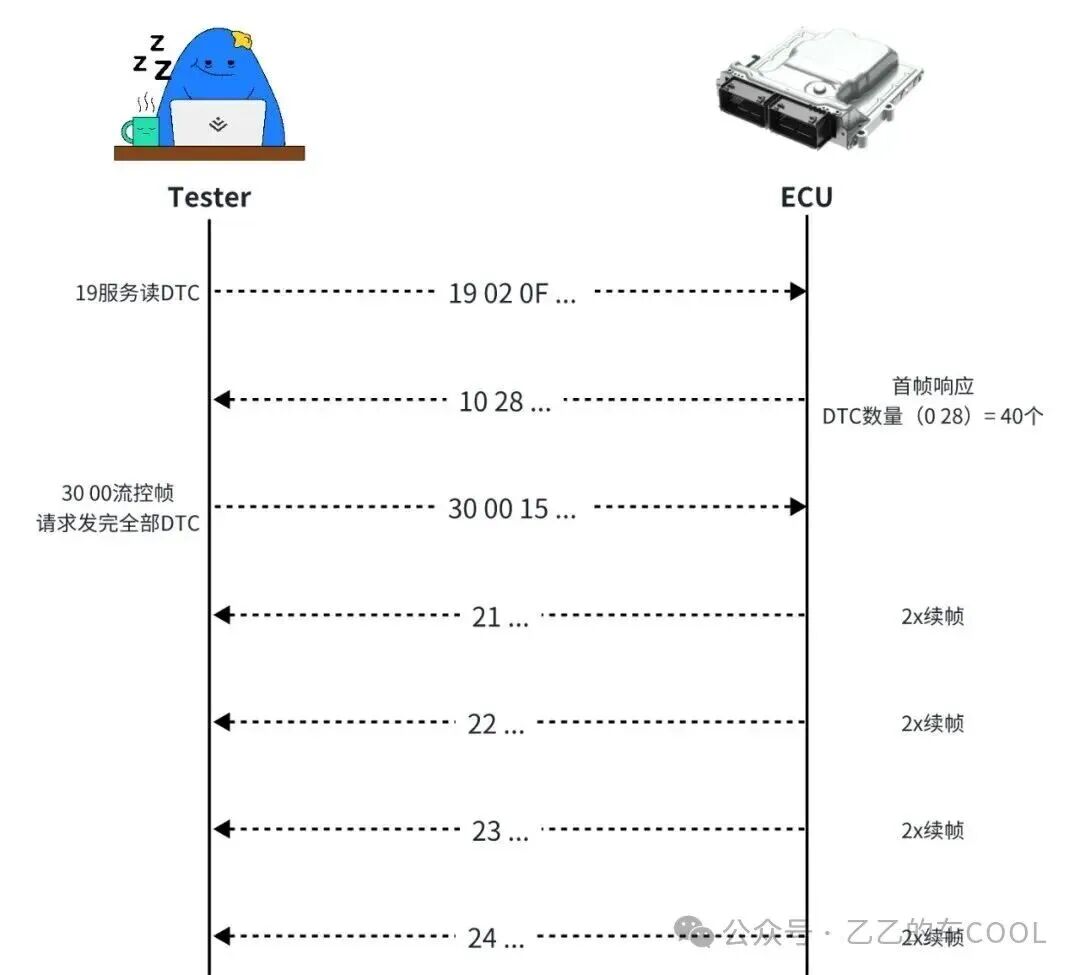

通过30 00流控帧请求，发完全部数据。

直接通过30 00流控帧请求，ECU响应全部续帧报文。

这种方式是自动化测试中最好实现的，通过判断接收到10首帧后，再仿真30 00流控帧请求。

02

数据尚未发送完

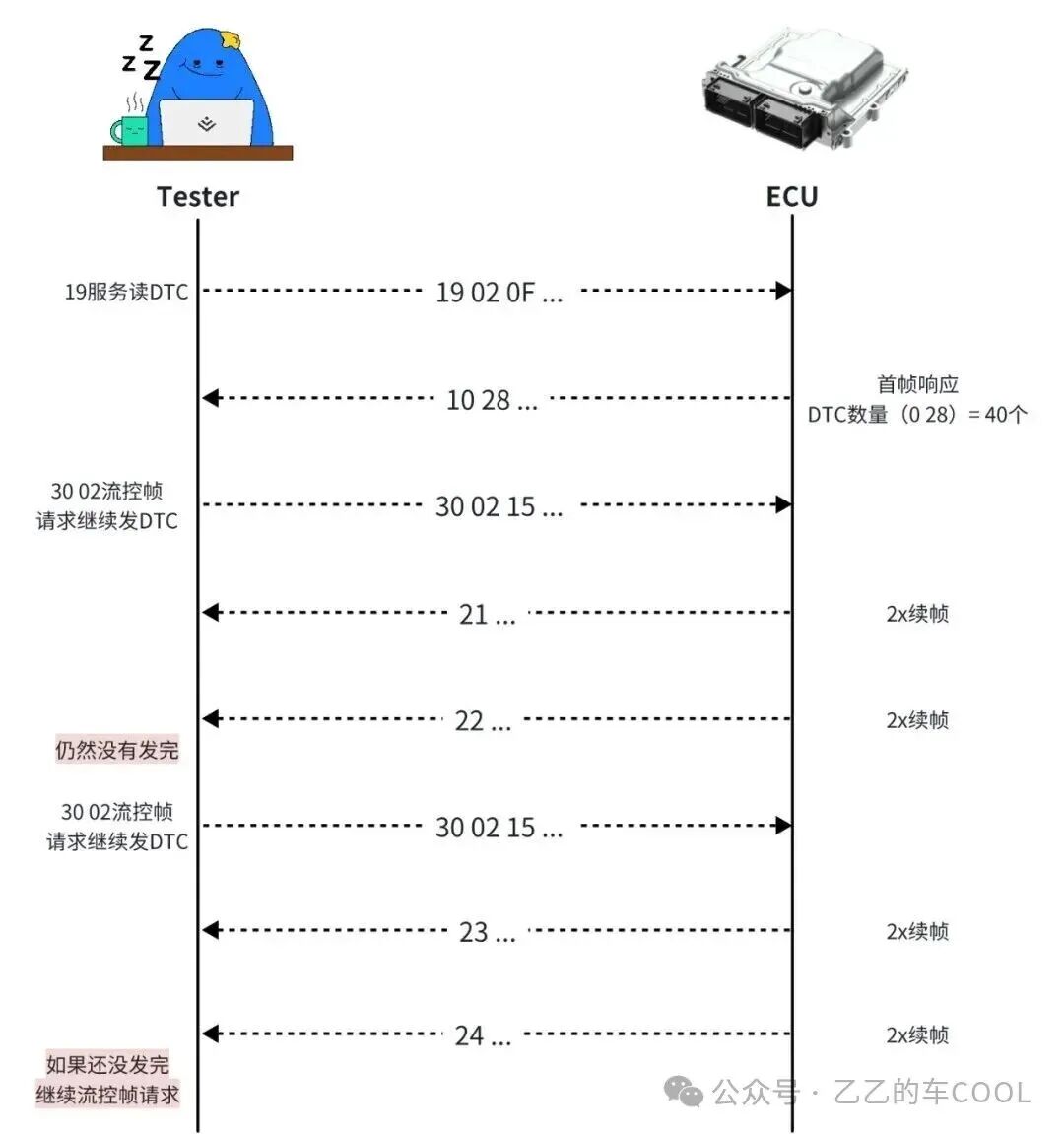

通过30 02流控帧请求，数据未发完。

• 第一个30 02流控帧请求，ECU响应了两帧续帧；
• 数据没发完，ECU等待下一个流控帧；
• 第二个30 02流控帧请求，相当于告诉ECU：“继续发两帧数据给我”；
• ECU会接着上一次的最后一帧，发送后续的两帧报文；（不会重复发之前的帧）

这种“挤牙膏”的方式，本质上是为了考虑接收端的接收能力。实际测试中，适合手动定位问题时来一部分一部分的展示DTC数据，便于捞到期望DTC；避免一次性接收太多报文看乱了。

03

数据已经发送完

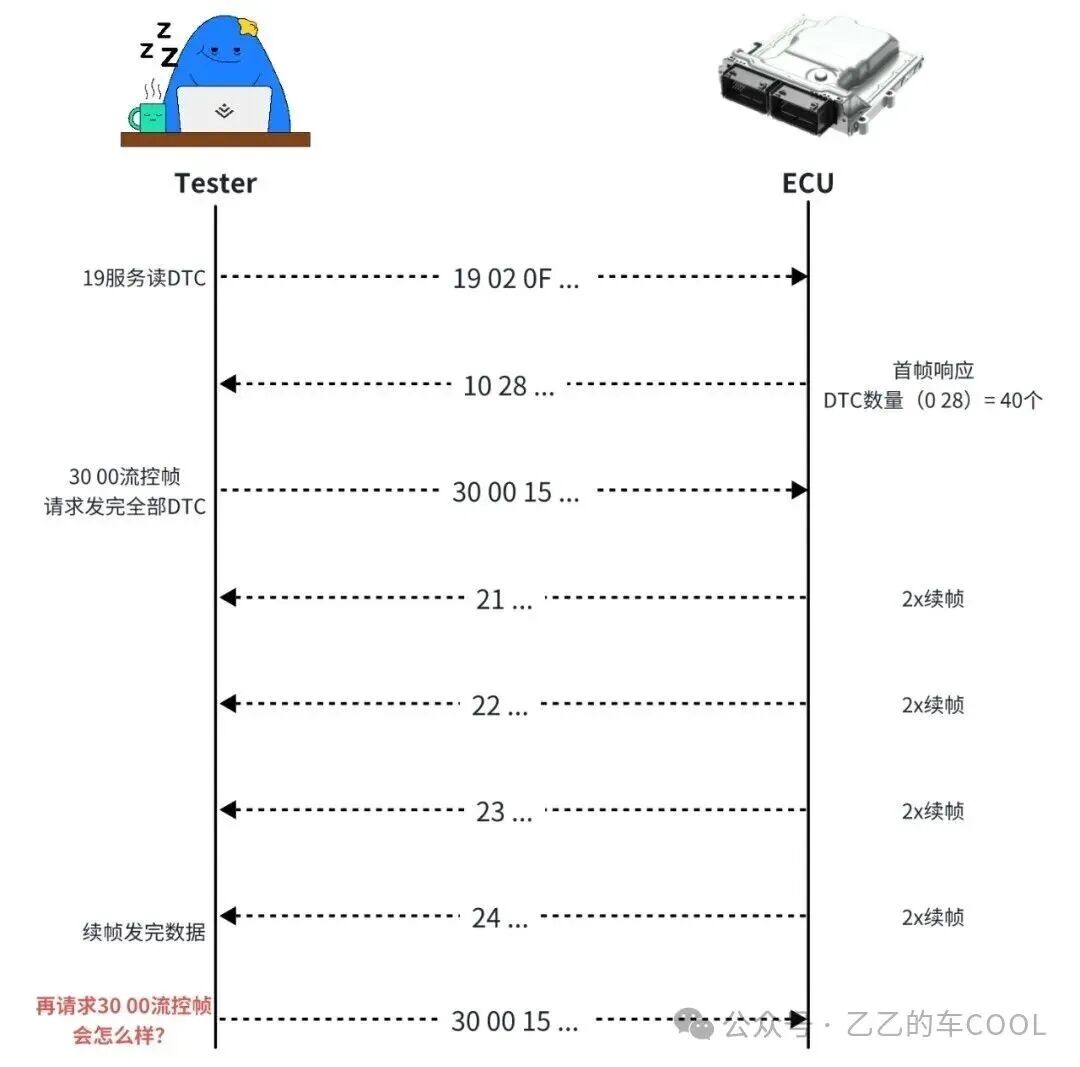

通过30 00流控帧请求，发完全部数据后，又请求30 00流控帧。

或ECU在正常回复续帧过程中，继续请求30流控帧，ECU会怎么处理呢？

• ECU可能触发NRC否定响应；
• ECU可能直接忽略该帧；
• ECU可能终止当前的传输会话。

这种情况应在测试中避免出现。

04

小结

因此，在涉及到流控帧请求时，需要注意请求的合理时机，涉及CAPL脚本的仿真触发要注意BS、STmin参数值的合理性，且要明确：

1. 流控帧的仿真是偶发型的，而非周期型。（属于事件驱动的）
2. 即使BlockSize=1，每个续帧都需要流控帧，流控帧也不能设置为周期型。
3. 周期型发送无法控制30（继续发送）、31（等待）、32（溢出）的合理使用，不好控制流状态。

来源：乙乙的车COOL
