经过前面简单的测试（验证成功！翼航仿真实训平台完美支持SR-MPLS L3VPN等前沿技术，网络学习利器），我们验证了使用华为NE40E模拟器设备，在翼航仿真实训平台上，确实可以测试Segment Routing组网实验，SR技术的巨大潜力让我们意犹未尽。
整体L3VPN over IS-IS SR-MPLS BE配置流程跟使用H3C的VSR设备配置相比（Segment Routing之static-sr-mpls：静态配置Segment配置），可以说是如出一辙，熟悉的配方，熟悉的味道。
那我们今天更进一步，测试一下是否支持SRv6组网实验。参考之前用H3C的VSR配置的SRv6，依照华为官方配置手册，验证一下L3VPNv4 over IS-IS SRv6 BE配置示例。

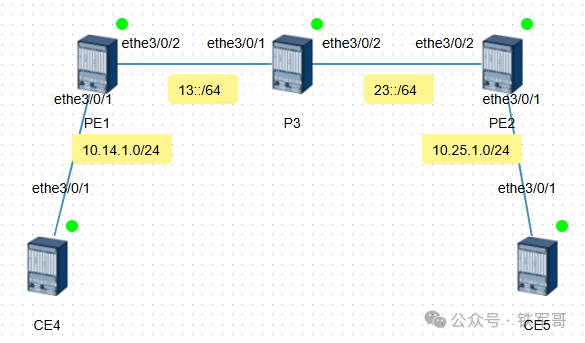

验证实验采用5台华为NE40E模拟器设备，组网示意图如下所示：
其实，整个组网中，只有PE1设备和PE2设备需要支持SRv6功能，P3设备需要支持IPv6功能，CE4设备和CE5设备只要支持BGP即可。配置时，我们需要遵循以下思路：
1、使能骨干网设备（PE1、PE2和P3）各接口的IPv6转发能力，配置各接口的IPv6地址。并使能IS-IS，配置Leve-l级别，指定网络实体；
2、在PE设备上配置VPN实例，接入CE设备，并建立EBGP对等体关系；
3、在PE设备之间建立MP-IBGP对等体关系；
4、在PE设备上配置SRv6，并配置IS-IS的SRv6能力。
首先，我们使能骨干网设备各接口的IPv6转发能力，配置IPv6地址，并使用IS-IS作为IGP协议，完成骨干网设备PE设备和P设备之间的互联互通。
PE1
#isis 1 is-level level-1 cost-style wide network-entity 10.0000.0000.0001.00 ipv6 enable topology ipv6#interface LoopBack0 ipv6 enable ipv6 address 10::1/128 isis ipv6 enable 1#interface GigabitEthernet3/0/2 undo shutdown ipv6 enable ipv6 address 13::1/64 isis ipv6 enable 1
PE2
#isis 1 is-level level-1 cost-style wide network-entity 10.0000.0000.0002.00 ipv6 enable topology ipv6#interface LoopBack0 ipv6 enable ipv6 address 10::2/128 isis ipv6 enable 1#interface GigabitEthernet3/0/2 undo shutdown ipv6 enable ipv6 address 23::2/64 isis ipv6 enable 1
P3
#isis 1 is-level level-1 cost-style wide network-entity 10.0000.0000.0003.00 ipv6 enable topology ipv6#interface LoopBack0 ipv6 enable ipv6 address 10::3/128 isis ipv6 enable 1#interface GigabitEthernet3/0/1 undo shutdown ipv6 enable ipv6 address 13::3/64 isis ipv6 enable 1#interface GigabitEthernet3/0/2 undo shutdown ipv6 enable ipv6 address 23::3/64 isis ipv6 enable 1

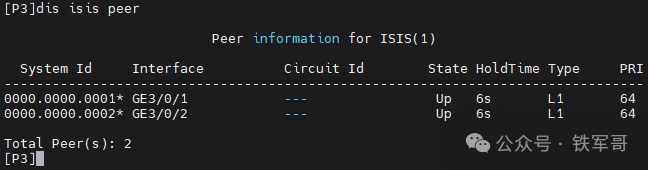

在P3设备上，查看IS-IS邻居信息，可以看到P3设备与两台PE设备建立了IS-IS邻居。
display isis peer

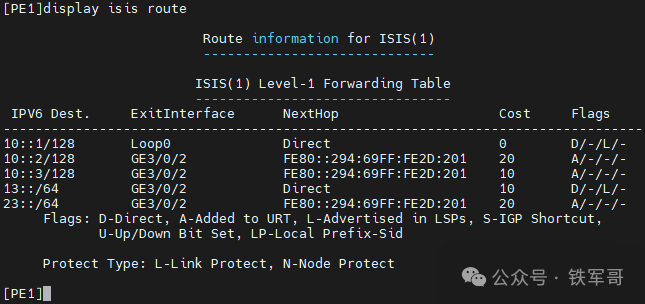

在PE1设备上，查看IS-IS路由表信息，可以看到PE1设备成功学习到了PE3设备的网段信息。
display isis route
接下来，我们先在PE设备上创建IPv4地址族的VPN实例，并应用到PE设备连接CE设备的接口上。同时，配置CE设备与PE设备之间建立EBGP对等体关系。
PE1
#ip vpn-instance vpn1 ipv4-family route-distinguisher 100:1 apply-label per-instance vpn-target 12:1 export-extcommunity vpn-target 12:1 import-extcommunity#interface GigabitEthernet3/0/1 ip binding vpn-instance vpn1 ip address 10.14.1.1 255.255.255.0#interface LoopBack0 ip address 10.1.1.1 255.255.255.255#router id 10.1.1.1#bgp 100 private-4-byte-as enable ipv4-family vpn-instance vpn1 import-route direct peer 10.14.1.4 as-number 65410

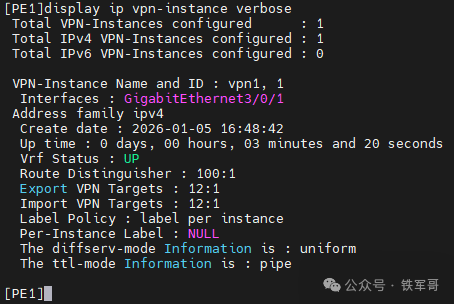

在PE1设备上，查看VPN实例详细信息。
display ip vpn-instance verbose
PE2
#ip vpn-instance vpn2 ipv4-family route-distinguisher 100:1 apply-label per-instance vpn-target 12:1 export-extcommunity vpn-target 12:1 import-extcommunity#interface GigabitEthernet3/0/1 ip binding vpn-instance vpn2 ip address 10.25.1.2 255.255.255.0#interface LoopBack0 ip address 10.2.2.2 255.255.255.255#router id 10.2.2.2#bgp 100 private-4-byte-as enable ipv4-family vpn-instance vpn2 import-route direct peer 10.25.1.5 as-number 65420
CE4
#interface LoopBack0 ip address 10.4.4.4 255.255.255.255#router id 10.4.4.4#interface GigabitEthernet3/0/1 ip address 10.14.1.4 255.255.255.0#bgp 65410 private-4-byte-as enable peer 10.14.1.1 as-number 100 ipv4-family unicast undo synchronization network 10.4.4.4 255.255.255.255 peer 10.14.1.1 enable
CE5
#interface LoopBack0 ip address 10.5.5.5 255.255.255.255#router id 10.5.5.5#interface GigabitEthernet3/0/1 ip address 10.25.1.5 255.255.255.0#bgp 65420 private-4-byte-as enable peer 10.25.1.2 as-number 100 ipv4-family unicast undo synchronization network 10.5.5.5 255.255.255.255 peer 10.25.1.2 enable

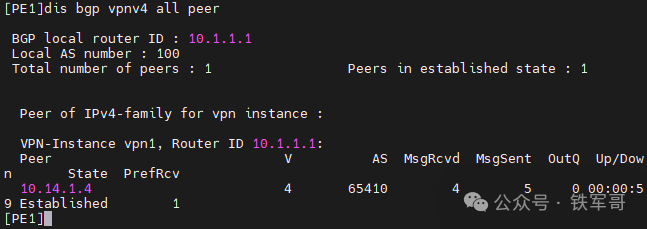

配置完成后，在PE1设备上检查与CE4设备之间的BGP对等体关系状态，显示为Established表示BGP邻居已建立。
dis bgp vpnv4 all peer

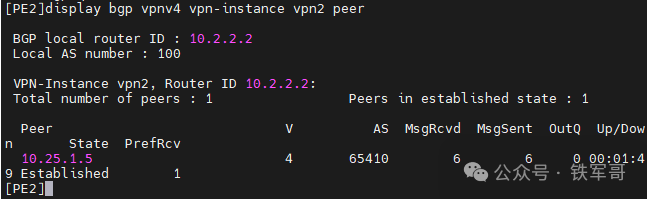

或者，可以通过指定VPN实例，查看对应的对等体邻居。
display bgp vpnv4 vpn-instance vpn2 peer
接下来，我们在两台PE之间，建立MP-IBGP对等体关系。
PE1
#bgp 100 private-4-byte-as enable peer 10::2 as-number 100 peer 10::2 connect-interface LoopBack0 ipv4-family vpnv4 policy vpn-target peer 10::2 enable
PE2
#bgp 100 private-4-byte-as enable peer 10::1 as-number 100 peer 10::1 connect-interface LoopBack0 ipv4-family vpnv4 policy vpn-target peer 10::1 enable

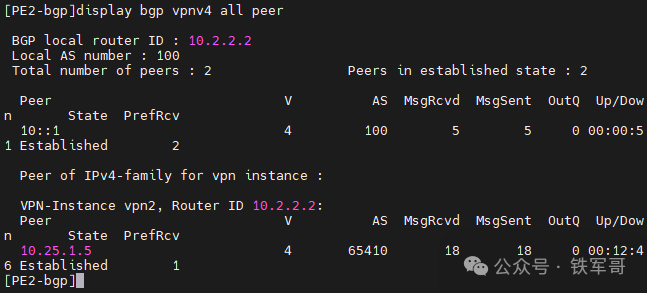

配置完成后，在PE2设备上执行命令，检查与PE1设备之间的BGP对等体关系状态，显示为Established表示BGP邻居已建立。
display bgp vpnv4 all peer
完事具备，只欠东风。最后，我们在PE设备之间建立SRv6 BE路径。
PE1
#segment-routing ipv6 encapsulation source-address 10::1 locator as1 ipv6-prefix 10:1:: 64 static 32#bgp 100 ipv4-family vpnv4 peer 10::2 prefix-sid ipv4-family vpn-instance vpn1 segment-routing ipv6 locator as1 segment-routing ipv6 best-effort#isis 1 segment-routing ipv6 locator as1
PE2
#segment-routing ipv6 encapsulation source-address 10::2 locator as1 ipv6-prefix 10:2:: 64 static 32#bgp 100 ipv4-family vpnv4 peer 10::1 prefix-sid ipv4-family vpn-instance vpn2 segment-routing ipv6 locator as1 segment-routing ipv6 best-effort#isis 1 segment-routing ipv6 locator as1
配置完成之后，在PE2设备上执行命令检查SRv6的Locator信息。
display segment-routing ipv6 locator verbose
如果存在多个SRv6 Locator，还可以通过指定名称查看对应Locator的详细信息。
display segment-routing ipv6 locator as1 verbose
在PE1设备上，执行命令查看IPv4表中SRv6的Local SID表信息。
display segment-routing ipv6 local-sid end-dt4 forwarding

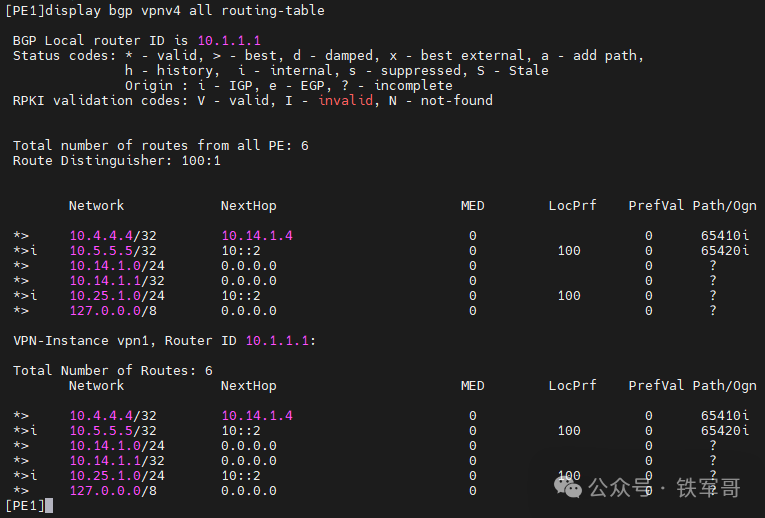

在PE1设备上，检查看到BGP VPNv4路由信息。
display bgp vpnv4 all routing-table
在PE1设备上，检查VPN实例vpn1中的IPv4路由表信息。

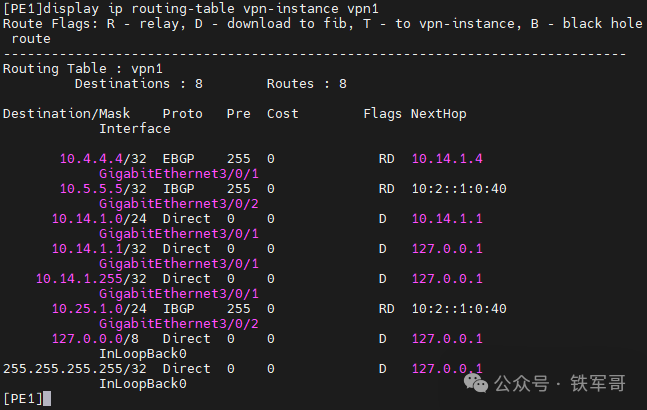

display ip routing-table vpn-instance vpn1
这里看到了前所未有的景象，IPv4路由的下一跳竟然是IPv6地址。
如果我们指定具体的目的地址，还可以查看VPN实例路由的详细信息。

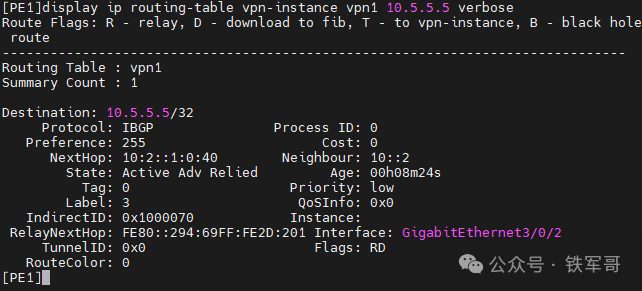

display ip routing-table vpn-instance vpn1 10.5.5.5 verbose

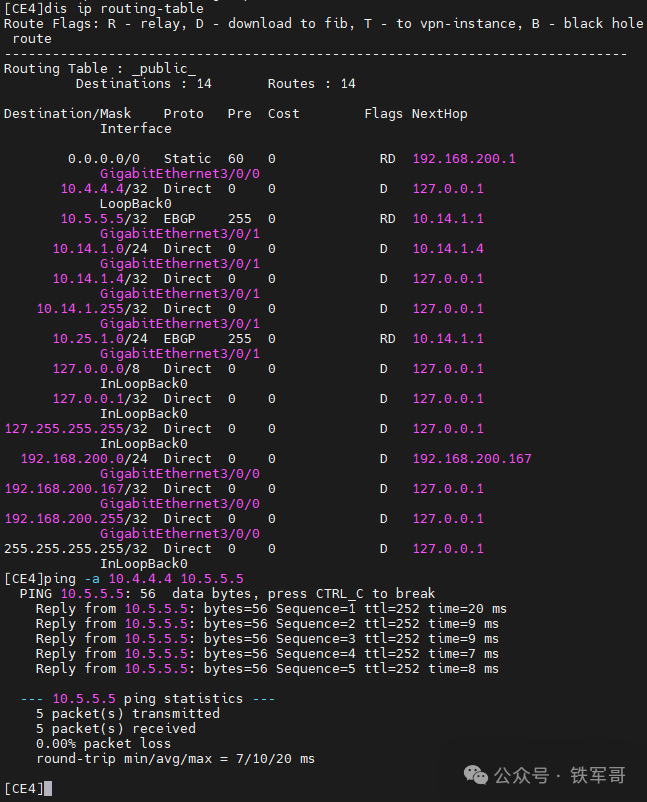

当然，最重要的，我们在CE4设备上，测试一下两台CE设备之间的连通性。

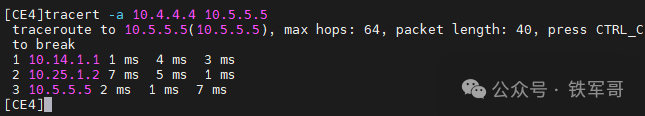

如果我们使用tracert命令检查转发路径，我们可以发现，全程都是IPv4节点，用户对中间的传输网络完全无感知。
通过这次成功的实践，我们不仅再次验证了翼航平台对前沿技术的完美支持，更亲身感受到了SRv6的巨大潜力。它摒弃了MPLS的标签栈，直接利用IPv6扩展头实现源路由，简化了网络协议栈，为未来网络与计算的深度融合打开了新的大门。SRv6代表了IP网络演进的未来方向，而今天，我们已在仿真环境中抢先体验了这份未来。
你对SRv6的哪些特性最感兴趣？欢迎在评论区探讨！
