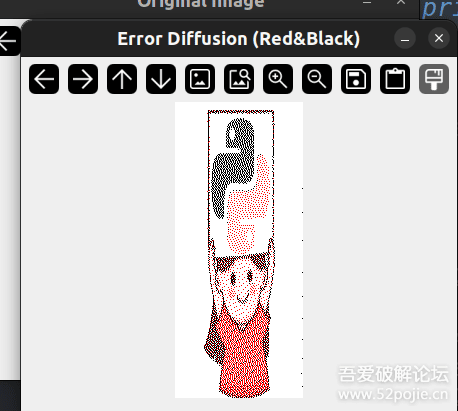

7. 整合图像接收与图像显示遇到的问题

STM32L011  RAM只有 2KB， 小的可怜，根本无法存储一整张图像数据，所有这里不能采用预分配空间，接收完所有数据再去驱动屏幕显示，只能实时接收，实时写入到墨水屏的显存，数据接收完毕，调用显示函数，进行图像刷新。所以其中也遇到了一些问题。

1. 屏幕初始化时间过长，导致开启passthrogh模式延迟，app传输数据失败： 这个也是我在原项目遇到的问题，解决方案尽快在主控mcu上电后，程序尽快进入到开启passthrough部分准备数据接收。对于无用的delay直接进行干掉（也不能都干掉，必要的reset dalay如果弄掉会导致显存没清除完全），其实问题根源还是在于app端，检测到芯片后立刻进行数据传输，而不是提供一个按钮，如果我写一个app的话这个问题可以完全解决。

2. 对于原项目的驱动电路有一些特例墨水屏无法驱动，测量后发现可能是boost升压达不到驱动电压要求，这个也是无源NFC供电导致的，在使用外部供电可以解决，我也尝试过修改升压电路中的电阻但是效果不是特别好，好在这类屏幕较少，大部分屏幕都可以完美驱动。

3. 原项目的 swclk, swdio, 俩个引脚被用作 驱动spi墨水屏，导致单片机在运行过程中无法进行调试和烧录，这个就很考验手速了，按下reset 后，立刻download新程序，在还没有对这俩个gpio初始化之前完成可以完成程序下载。当然也就无法进行任何调试了，因为调试也是依赖这俩个引脚，还好我测试板子接了个led灯，我通过控制 led灯亮灭判断程序执行到哪一步了 : )

8. 完成第一版PCB绘制

经过以上的研究，打样俩个测试板后，终于可以绘制这个pcb了。

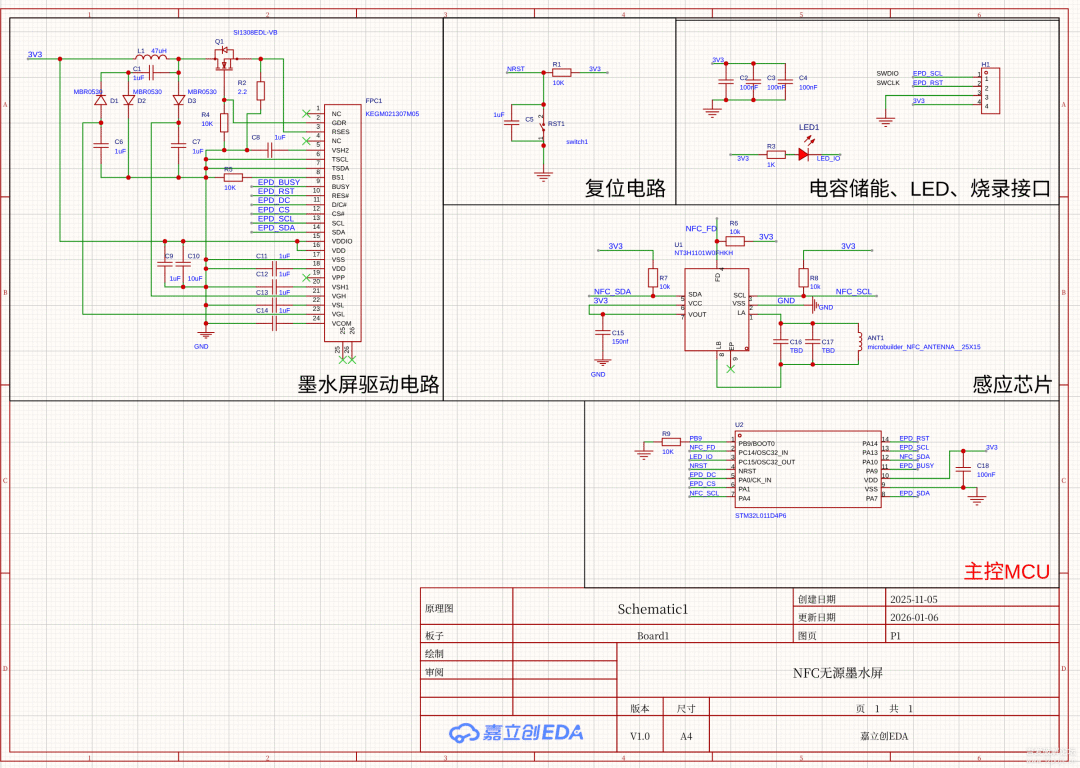

原理图：

原理图对比原项目，去除了通过 GPIO 使能供电，增加了一个可以控制 led, 修改了天线。基本上硬件改动不大，主要还是摸索软件过程较为繁琐。

9. 升级硬件

原本我没打算升级，不过在购买芯片时发现NT3H2111 芯片比 NT3H1101 还便宜（搞不懂）, NT3H2111 比NT3H1101多一个新功能fast write, 这个对RF->I2C传输速度会有质的提升，原来传输一张图像的速度可能需要10多秒，用了fast write后1、2秒完成。而且NT3H2111完全兼容 NT3H1101。

然后STM32L011D4P6 也找到了更便宜但引脚更多的 STM32L011F4P6 (后来知道便宜是因为库存，现在更贵了) stm32替换后，多出的引脚可以用作调试了。下载程序也不用考验手速了 ：）

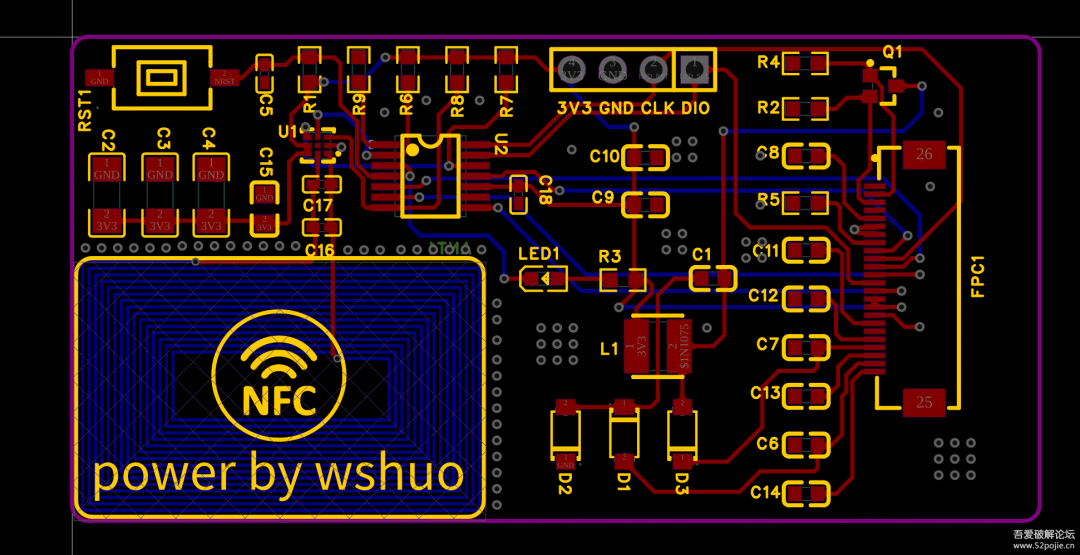

基于上述俩个芯片改动，重新绘制了PCB

硬件的升级对软件部分核心逻辑基本不用动，只不过需要改动几个引脚映射。

10. 升级硬件后遇到的问题

没想到的是，当我用上fast write后（app端会自动判断芯片型号，选择用标准的write还是fast write），主控mcu处理对接收数据写入墨水屏显存速度达不到要求，在还没有写完的时候 RF->I2C的 下一份64字节数据就已经到了，导致APP等待读取时间过长从而传输失败。 所以我stm32程序再次进行了修改。

修改前：

 复制代码 隐藏代码
EPD_SendData(data);

voidEPD_SendData(UBYTE Data)
{
    DEV_Digital_Write(EPD_DC_PIN, 1);
    DEV_Digital_Write(EPD_CS_PIN, 0);
    DEV_SPI_WriteByte(Data);
    DEV_Digital_Write(EPD_CS_PIN, 1);
}

修改后：

 复制代码 隐藏代码
DEV_Digital_Write(EPD_DC_PIN, 1);
DEV_Digital_Write(EPD_CS_PIN, 0);
DEV_SPI_Write_nByte(data64, 64);
DEV_Digital_Write(EPD_CS_PIN, 1);

简单来说之前一次只传输一个像素点，但是每次都会重复拉高拉低 DC CS(这部分耗时还可以)，主要还是单个SPI传输数据回比一次性传输64字节数据慢很多，修改之后就再没出现过传输失败了。

但是也引入了个新问题：如果最后图片数据不是64的整数倍，会导致写入额外的垃圾数据，对于黑白墨水屏还好，因为额外的数据不会显示出来，但是对于黑白红的3色墨水屏，黑色传输完后，不是64整数倍，会导致额外的红色数据传输成黑色数据，最终效果是红色像素错位。 所以我进行了这部分的计算，这里就不再贴了。后面我会把全部代码开源。

11. 依然没有结束，子项目的开启

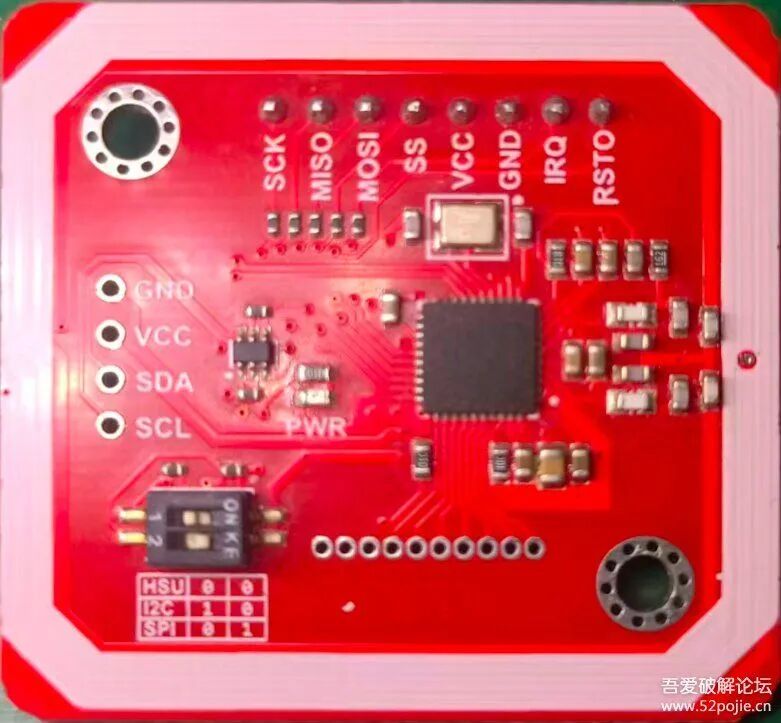

我将做好的设备用滴胶封存，这样替代外壳，因为这玩意不用电。这也是最大优势，但是我将做好的成品发给我朋友时，他们手机NFC失败不到：） 可能是滴胶滴厚了，导致场识别不到（不同手机NFC感应距离也不太相同），当然也有天线设计问题。但是我不想在修改这个板子了，所以考虑替代方案。 做一个板子 与 NT3H2111 进行数据交互，相当于是个图片烧录器，这样即使手机不支持NFC也能玩这个设备了，我选择pn532 小红板：

这个设备感应场很强，即使间隔1-2cm也能识别到设备，但是网上很多资料都是对IC卡的解密，对ntag读写的资料比较少，这部分需要从头摸索。 这个板子有几种模式：

| 模式 | 作用 | | — | — | | HSU | 大部分解密IC卡都是通过此模式完成的，因为不需要主控MCU，直接用个USB-TTL小板即可与这个板子进行通信， 通过串口发送数据帧完成对目标卡的读写 | | I2C | 需要主控MCU, 与这块板子进行I2C连接，发送数据帧实现对目标卡的读写 | | SPI | 与I2C相同，只不过使用的协议是I2C |

3种模式可以通过板子上的拨码开关进行控制。

主控使用 ESP-12F模组（这玩意买多了，得用上）

目前这部分程序基本已经调通，底板还没到，等到了，经过我验证后把这部分也开源。

12. 开源地址预留占位

努力整理资料中。。。。。。。
