VMP3源码学习——虚拟化

原创

CrazyHarb

冲鸭安全

2025年11月16日 10:02 北京

VMP3源码学习——虚拟化

背景：

前文中我们已经分析了源码中的变异核心指令，我们书接上文，本文中我们来看一下VMP中的虚拟化相关功能的代码，vmp的运行流程可以参考鸭哥的(VMP3.x内部原理详解与还原思路)，链接我放在本文最后的参考中了，说实话，我不是这方面专家，所以本文中涉及的逻辑仅限于windows x64下的PE文件的高级版本VMP

前文摘要

VMP源码学习(1) 变异分析与代码bug

入口点：

| | | — | | C // intel 虚拟化入口 void IntelFunction::CompileToVM(const CompileContext &ctx); |

HANDLERS分析：

1. entry_command_

这个就是鸭哥文章中提到的vmentry，该代码的最终效果可参考文章中的内容，它在源码中初始化流程为：

1初始化不使用寄存器列表，x64下是R12 ~ R15

1在rbx、rbp、rsi、rdi、R8~R11这几个寄存器之间，不放回取四个寄存器，分别表示密钥寄存器、伪指令寄存器(VIP)、伪栈寄存器(VSP)、跳转寄存器

1初始化入口加密器，其实就是随机几条指令add sub xor inc dec bswap rol ror not neg这几个指令进行随机，指令条数大于100，或者大于3且随机数的最低位为1（我称它为随机数命中），则生成结束。同等道理，如果vmp选项中选中了加密字节码，也会随机一个指令加密器

1开始填入代码，把rax、rcx、rdx、rbx、rbp、rsi、rdi、R8~R15、rflag随机交换顺序后，全部入栈

1随机一个空闲寄存器存储当前段地址，并把该寄存器入栈

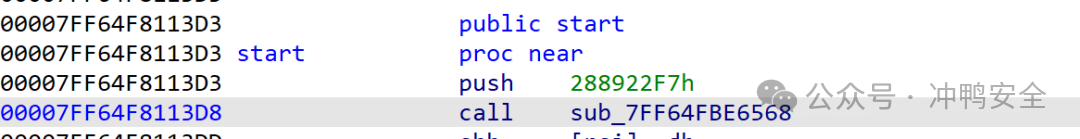

1将rsp + 0x90的值赋给伪指令寄存器，0x90代表前面压入栈的16个寄存器+1个随机的空闲寄存器+call的返回地址，共18*8 = 0x12*8 = 0x90，取到的是vm入口入栈的参数

1通过入口加密器解密伪指令寄存器，解密后加上前面的当前的段地址，当然这些运算都是低32位的，如果镜像地址高出32位地址，就把高位地址加上

1把rsp栈指针赋值给伪栈寄存器，并执行 rsp -= 0x180后，将RSP进行对齐操作，即

| | | — | | C RSP &= 0xFFFFFFFFFFFFFFF0 |

| | | — | | Assembly language 示例代码 push rdi push r9 push rbx push r11 push rcx push rax push r12 push r8 push rsi push rbp push r10 pushfq push r14 push rdx push r15 push r13 ; 以上是全部入栈 mov rbp, 7FF50F570000h push rbp; 存储当前段的地址 mov rbx, [rsp+90h]; 取到call处的参数， 17 个push一个返回地址 18 * 8 = 0x90 ; 解密算法开始 not ebx rol ebx, 2 dec ebx xor ebx, 1DBA2712h ; 解密算法结束 add rbx, rbp ; 加上段地址算出来地址 mov rax, 100000000h ; x64 位高位有1，加上 add rbx, rax ; rbx 你就是伪指令寄存器了 mov rsi, rsp ; rsi 你就是伪栈指针寄存器了 sub rsp, 180h and rsp, 0FFFFFFFFFFFFFFF0h ; rsp 分配栈空间 |

2. init_command_

1初始化密钥寄存器，即把伪指令寄存器的值减掉当前的段的地址得到的值赋值给密钥寄存器

1把当前的RIP赋值给跳转寄存器，开始添加EndHandler指令，并跳转到下一个Handler，等…等一下，这个EndHandler是啥？

3. ReadCommand

要了解EndHandler，我们首先来了解一下VMP读取指令的动作，它主要动作是滚动密钥寄存器，读取下一条指令码

1首先会从伪指令寄存器中读取4字节的下一个指令，但这个读取动作会分为两种，分为倒序和正序，这个是随机的，如果是倒序，则先给伪寄存器指令减4，再读取4字节内容；如果是正序，则先读取4字节，再给伪寄存器加4

1读取出来的指令值，先与密钥寄存器进行异或，再根据指令加密器（注意不是寄存器）对数据进行解密

1最后密钥寄存器会与结果进行异或，达到滚动密钥寄存器的目的

1返回解密出来的结果

4. EndHandler

好了，我们已经了解了读取指令的动作，那么HandlerEnd这部分逻辑就简单了，这部分在每一个Handler中都会出现，它主要动作是调用读取指令进行读取，然后将值加到跳转寄存器，并跳转过去

这里面有一个特殊的点，如果参数指定了目标指令地址，那就会跳到目标指令地址中，但是还是会执行一次读取指令的动作

| | | — | | Assembly language mov r10, rbx ; r10 你就是密钥寄存器了 mov rdx, 7FF50F570000h sub r10, rdx ; 减掉段地址 lea r11, [#5] ; 获取当前rip地址到r11，你就是跳转寄存器了 ;EndHandler ; 下面的指令就是ReadCommand，看来是倒序 sub rbx, 4 mov eax, [rbx]; 挪动指针，然后读取4字节 xor eax, r10d ; 先和r10密钥寄存器进行异或 ; 下面是解密算法 dec eax rol eax, 17h sub eax, 3F47718Ah neg eax rol eax, 1Eh ; 回填r10，滚动更新r10密钥寄存器 push r10 xor [rsp], eax pop r10 ; ReadCommand 结束 movsxdrax, eax add r11, rax ;加到r11 跳转寄存器上 jmp r11 ; 跳！ |

5. check_stack

别误会，这个Handler并不是对栈做了多么严谨的判断，仅仅判断了一下伪寄存器空间用了是否超过了0x40大小，如果超过了，就把rsp移动到当前栈指针上面0x180的位置，并把原始位置的0x100字节拷贝过去（在golang里面是乘以2，估计这么设计是有什么说法）

| | | — | | Assembly language lea rcx, [rsp+140h] ; 由于栈分配了至少0x180的大小，判断伪栈寄存器用的空间是否少于0x40，少于的话，直接进行执行下一条指令 cmp rsi, rcx ja @F mov rax, rsp ; 这个位置证明栈空间不够了，那就把rsp移动到伪寄存器 – 0x180的位置 mov rcx, 100h lea r8, [rsi-80h] and r8, 0FFFFFFFFFFFFFFF0h sub r8, rcx mov rsp, r8 push rsi pushfq mov rsi, rax ; 把之前的rsp拷贝0x100个字节到新的rsp位置 mov rdi, r8 cld rep movsb popfq pop rsi @@: jmp r11 |

6. push register

| | | — | | Assembly language ; ReadCommand Handler sub rbx, 1 movzx r8d, byte ptr [rbx] xor r8b, r10b ror r8b, 2 dec r8b not r8b inc r8b xor r10b, r8b // 获取对应寄存器/局部变量的值 mov r9, [rsp+r8] // 移动伪寄存器栈的指针，将值写入，完成压入动作 sub rsi, 8 mov [rsi], r9 // EndHandler 动作 sub rbx, 4 mov edx, [rbx] xor edx, r10d not edx dec edx bswap edx ror edx, 5 inc edx push r10 xor [rsp], edx pop r10 movsxdrdx, edx add r11, rdx jmp check_stack |

7. pop Register

| | | — | | Assembly language // 读取伪栈寄存器的值，并移动伪栈寄存器指针 mov rdi, [rsi] add rsi, 8 // ReadCommand 动作 sub rbx, 1 movzx ecx, byte ptr [rbx] xor cl, r10b add cl, 32h ; ‘2’ not cl neg cl dec cl neg cl xor r10b, cl // 写入对应的寄存器/变量中 mov [rsp+rcx], rdi // EndHandler动作 sub rbx, 4 mov ecx, [rbx] xor ecx, r10d sub ecx, 7ACA04FBh bswap ecx add ecx, 2B355FD5h rol ecx, 10h dec ecx push r10 xor [rsp], ecx pop r10 movsxdrcx, ecx add r11, rcx jmp r11 |

8. push value

| | | — | | Assembly language ; ReadCommand 动作 sub rbx, 8 mov rcx, [rbx] xor rcx, r10 inc rcx xor rcx, 0CCC15C6h not rcx inc rcx xor rcx, 456C3348h xor r10, rcx // 移动伪栈指针，将值写入，完成压入动作 sub rsi, 8 mov [rsi], rcx // EndHandler动作 sub rbx, 4 mov r8d, [rbx] xor r8d, r10d not r8d inc r8d not r8d add r8d, 4FEA55AAh push r10 xor [rsp], r8d pop r10 movsxdr8, r8d add r11, r8 jmp checkStackHandler |

9. add

| | | — | | Assembly language ; 取出伪栈寄存器上面的两个参数 mov rcx, [rsi] mov r9, [rsi+8] // 相加 add rcx, r9 // 结果返回结构体 // { // uint64 rflags; // uint64 result; // } // 由于输入参数和返回大小一样，所以不会对伪栈寄存器进行任何移动 mov [rsi+8], rcx pushfq pop qword ptr [rsi] // EndHandler 动作 sub rbx, 4 mov ebp, [rbx] xor ebp, r10d bswap ebp add ebp, 42EC7D95h rol ebp, 12h dec ebp push r10 xor [rsp], ebp pop r10 movsxdrbp, ebp add r11, rbp jmp r11 |

10. call

| | | — | | Assembly language ; 这里由于是再次entry_command_过了，所以，伪寄存器已经重新随机了 ; pcode_register(VIP) —>rbp ; jmp_register 跳转寄存器—-> r11 ; crypt_register_ 加密寄存器—-> r9 ; stack_register(VSP) 伪堆栈寄存器 —-> ebx ; ReadCommand 动作 sub rbp, 1 movzx edi, byte ptr [rbp+0] xor dil, r9b rol dil, 1 dec dil ror dil, 4 not dil ror dil, 5 xor r9b, dil ; 伪寄存器入栈，堆栈寄存器赋值给rbp push rbp push r11 push r9 mov rbp, rbx ; edi 解密出来是参数的个数 mov ebx, edi mov edx, ebx xor ecx, ecx ; 参数个数小于等于4，则直接跳转 cmp ebx, 4 jbe lower_or_equal_4 mov edx, 4 lea ecx, [rbx-4]; 存储入栈的参数 ;我们的是x64，所以rdx rcx r8 r9 剩下的入栈 lower_or_equal_4: shl ecx, 3; *8入栈的总大小 shl edx, 3; *8计算参数总大小 mov rax, rbp add rax, rdx ; 伪堆栈指针跳过总参数大小 mov [rbp-8], rax; 保存原始伪堆栈指针 mov [rbp-10h], rsp ; 保存原始rsp sub rsp, rcx ; 分配入栈参数 // 对齐rsp and rsp, 0FFFFFFFFFFFFFFF0h add rsp, rcx ; 堆栈加回去 test ebx, ebx jz core_call; 0 个参数直接调用call loop_arg_deal: mov rax, [rbp+rbx*8+0]; 取一个参数 cmp ebx, 1 jnz judge_2; 不是1个参数就跳转 mov rcx, rax; 如果只有一个参数就放在rcx中 jmp dec_arg_count judge_2: cmp ebx, 2 jnz judge_3 ; 如果不是2个参数，就跳转 mov rdx, rax; 第二个参数放入rdx中 jmp dec_arg_count judge_3: cmp ebx, 3 jnz judge_4 ;如果不是3个参数，就跳转 mov r8, rax; 第三个参数放入r8中 jmp dec_arg_count judge_4: cmp ebx, 4 jnz external_args ; 如果大于4个参数，就把当前的入栈 mov r9, rax; 第四个参数放入r9中 jmp dec_arg_count external_args: push qword ptr [rbp+rbx*8+20h] dec_arg_count: sub ebx, 1; 剩余参数-1 jnz loop_arg_deal core_call: mov rax, [rbp+0]; 取出来函数地址 sub rsp, 20h; 分配0x20个4参数空间 call rax ; 调用 mov rsp, [rbp-10h]; 恢复堆栈 mov rbp, [rbp-8] ; 恢复伪栈寄存器 mov [rbp+0], rax ; 结果存入 mov rbx, rbp ; 伪寄存器恢复 pop r9 pop r11 pop rbp ; EndHandler sub rbp, 4 mov ecx, [rbp+0] xor ecx, r9d sub ecx, 7D526FFAh bswap ecx xor ecx, 24E27C67h not ecx inc ecx bswap ecx push r9 xor [rsp], ecx pop r9 movsxdrcx, ecx add r11, rcx jmp r11 |

11. push [address]

根据前文的handler总结，规律大差不差，后面的handler我们用简单的伪代码来表示一下核心逻辑

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [reg1] sub stack_registr_, result_size – operand_size [stack_registr_] = reg2 |

12. pop [address]

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [stack_registr_ + 8] add stack_registr_, operand_size mov [reg1], reg2 |

13. push segment register

| | | — | | Assembly language mov reg1, seg sub stack_registr_, 2 mov word ptr [stack_registr_], reg1 |

14. Pop segment register

| | | — | | Assembly language mov reg1, [stack_registr_] add stack_registr_, operand_size mov seg, reg1 |

15. Push debug register

| | | — | | Assembly language mov reg1, DrN sub stack_registr_, 8 mov [stack_registr_], reg1 |

16. Pop debug register

| | | — | | Assembly language mov reg1, [stack_registr_] add stack_registr_, 8 mov i, reg1 |

17. Push control register

| | | — | | Assembly language mov reg1, CrN sub stack_registr_, 8 mov [stack_registr_], reg1 |

18. Pop control register

| | | — | | Assembly language mov reg1, [stack_registr_] add stack_registr_, 8 mov CrN, reg1 |

19. Push rsp

| | | — | | Assembly language mov reg1, stack_registr_ sub stack_registr_, 8 mov [stack_registr_], reg1 |

20. Pop rsp

| | | — | | Assembly language mov stack_registr_, [stack_registr_] |

21. Nor

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [stack_registr_ + mov_size] sub stack_registr_, offset not reg1 not reg2 and reg1, reg2 mov [stack_registr_ + 8]， reg1 pushfq pop [stack_registr_] |

22. Nand

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [stack_registr_ + mov_size] sub stack_registr_, offset not reg1 not reg2 or reg1, reg2 mov [stack_registr_ + 8], reg1 pushfq pop [stack_registr_] |

23. shl/shr

| | | — | | Assembly language mov reg1, [stack_registr_] mov cl, [stack_registr_ + mov_size] sub stack_registr_, offset shl/shr reg1, cl mov [stack_registr_ + 8], reg1 pushfq pop [stack_registr_] |

24. rcl/rcr

| | | — | | Assembly language mov reg1, [stack_registr_] mov cx, [stack_registr_ + mov_size] sub stack_registr_, offset shr ch, 1 rcx/rcr reg1, cl mov [stack_registr_ + 8], reg1 pushfq pop [stack_registr_] |

25. shld/shrd

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [stack_registr_ + size] mov cl, [stack_registr_ + size * 2] sub stack_registr_, offset shld/shrd reg1, reg2, cl mov [stack_registr_ + 8], reg1 pushfq pop [stack_registr_] |

26. div/idiv

| | | — | | Assembly language mov rax, [stack_registr_] mov rcx, [stack_registr_ + mov_size] sub rsp, offset div/idiv rcx mov [stack_registr_], rax pushfq pop [stack_registr_] |

27. mul/imul

| | | — | | Assembly language mov rax, [stack_registr_ + mov_size] mov rdx, [stack_registr_] sub rsp, offset mul/imul rdx mov [stack_registr_ + 8], rdx mov [stack_registr_ + 8 + mov_size], rax pushfq pop [stack_registr_] |

28. fild, fld, fadd, fsub, fsubr, fstp, fst, fist, fistp, fdiv, fmul, fcomp, fstcw, fldcw, fstsw

| | | — | | Assembly language command [stack_registr_] |

29. wait, fchs, fsqrt, f2xm1, fabs, fclex, fcos, fdecstp, fincstp, finit, fldln2, fldz, fld1, fldpi, fpatan, fprem, fprem1, fptan, frndint, fsin, ftst, fyl2x, fldlg2

| | | — | | Assembly language command |

30. ret/iret

| | | — | | Assembly language mov rsp, stack_registr_ pop all register ret/iret |

31. popf

| | | — | | Assembly language push [stack_registr_] add stack_registr_, 8 popfq |

32. Jmp

| | | — | | Assembly language mov reg1, [stack_registr_] ; 这里读取了但没人用 add stack_registr_, 8 jmp xxx |

33. rdtsc

| | | — | | Assembly language rdtsc sub stack_registr_, 8 mov [stack_registr_], edx mov [stack_registr_ + 4], eax |

34. Cpuid

| | | — | | Assembly language mov rax, [stack_registr_] mov reg1, stack_registr_ push rbx cpuid sub reg1, 12 mov [reg1 + 12], eax mov [reg1 + 8], ebx mov [reg1 + 4], ecx mov [reg1], edx pop rbx mov stack_registr_, reg1 |

35. Syscall

| | | — | | Assembly language call syscallflag return syscallflag: mov r10, rcx syscall ret |

36. Lock

| | | — | | Assembly language mov reg1, [stack_registr_] mov reg2, [stack_registr_ + 8] sub/add stack_registr_, offset 和result_size对齐大小 lock command [reg1], reg2 ; xchg: mov [stack_registr_], reg2 break; ; xadd: mov [stack_registr_], reg2 pushfq pop [stack_registr_] |

VMCommand分析：

前面我们已经掌握了VMP的全部handler，那么，这些handler是如何串起来工作的呢？

通过前文的EndHandler我们可看到，每次跳转到下一个Handler之前都会读取伪指令寄存器中的数据，然后解密，再进行跳转，我们以

| | | — | | C++ pop rxx |

为例，看一下代码中是如何处理的，入口点为：

| | | — | | C++ void IntelVirtualMachine::CompileCommand(IntelVMCommand &vm_command) |

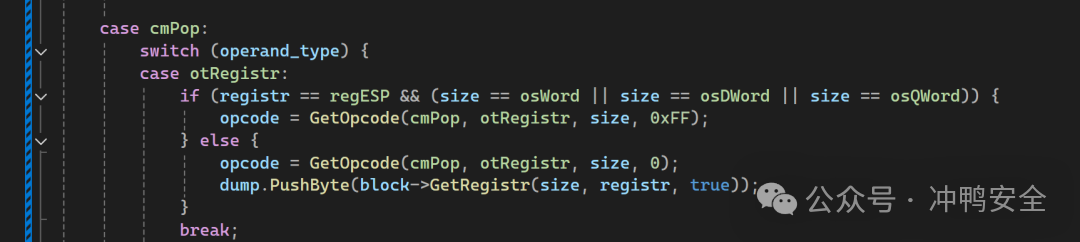

首先，代码先对寄存器做了判断，如果不为rsp，则获取，pop rxx的handler（Handlers 中的7)的入口点，并通过GetRegister随机一个寄存器偏移(针对栈)，并将该偏移放在虚拟指令集中

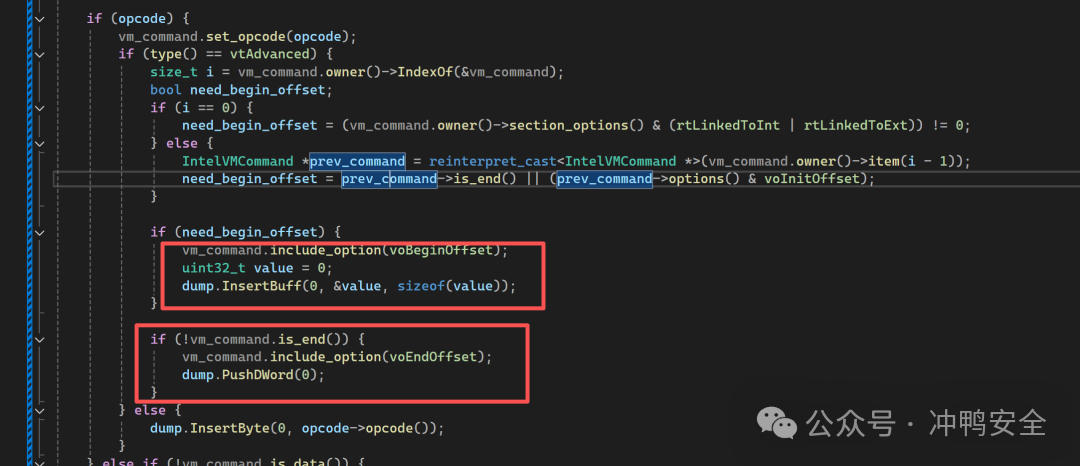

在函数的结尾，判断是否是开头第一个指令，如果是，则在开头插入4字节0；判断是否是末尾，如果不是末尾，则在末尾添加4字节0

即，假设有5个pop，例如：

| | | — | | C++ pop rax pop rbx pop rcx pop rdx pop rsi |

那么经过上面的函数，生成的伪指令为：

| | | — | | C++ 00 00 00 00 18 00 00 00 00 20 00 00 00 00 28 00 00 00 00 30 00 00 00 00 38 |

当然，上面的伪指令是我随便填的，实际上的寄存器存储地址是随机的，通过针对handler的对比可以发现，一个pop读取了5个字节的伪指令寄存器，即(1字节寄存器地址偏移 + 4字节下一条指令地址偏移)

那么为什么第一条指令会多出来4个字节呢？那是因为entry_command_中也存在EndHandler

当然了，这些0是没办法直接跳转的，所以在

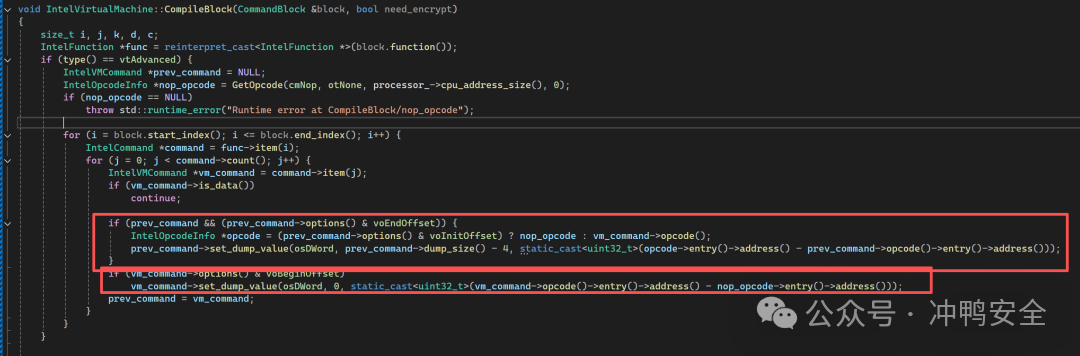

| | | — | | C++ IntelVirtualMachine::CompileBlock |

对跳转地址做了修正

业务逻辑：

看到这，恭喜你已经完成了代码主体中的基本流程，我们假设一下，如果我们的代码是

| | | — | | C++ cpuid |

那么，我们编译后的代码是34号 handler的 cpuid handler吗？答案是否定的，因为这里面还存在着一层业务逻辑

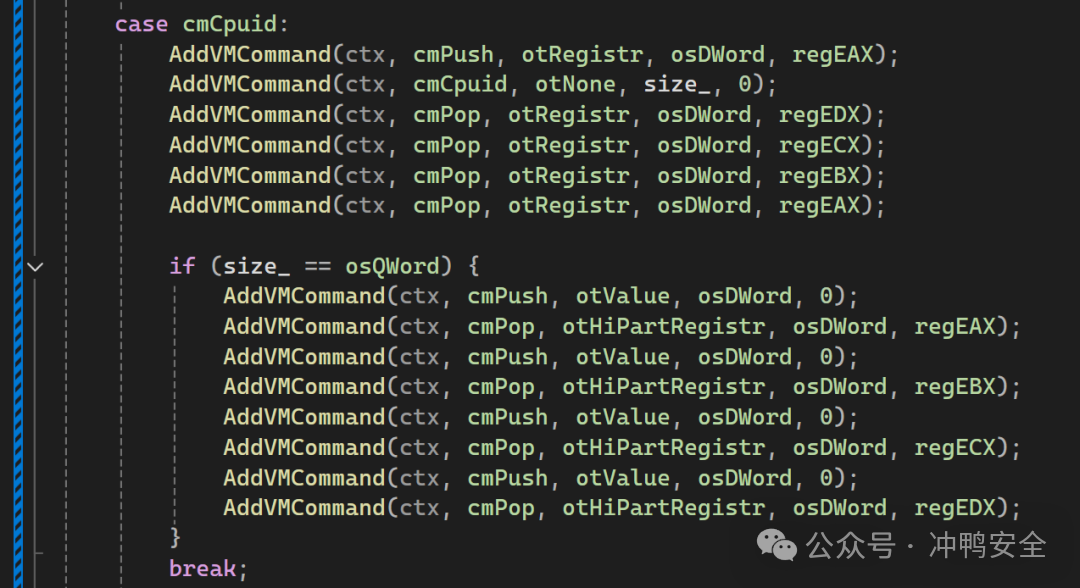

在函数IntelCommand::CompileToVM中我们可以看到，cpuid指令不仅增加了cpuid handler的逻辑，还在之前把rax寄存器的值入栈，执行结束后把结果出栈，我们回头看一下34号handler的结构，再回想一下handler的运行过程——参数放栈上，结果也放栈上，那么一切就都对的上了。

另外，如果是x64下的代码，vmp还会增加把几个寄存器高位清空的动作。其余的业务逻辑就不再贴出来，有时间大家可以自己copy一下源码

总结：

Handlers中的列表其实并不完整，因为VMP还会初始化几个包含少部分Handlers的虚拟指令列表——我们称为虚拟机，编译的过程中，vmp会随机一个虚拟机进行指令替换，所以可能会出现cpuid在一个地方为被虚拟化的指令，在另一个地方需要退出虚拟化才会执行cpuid，详情可以参考IntelVirtualMachineList::Prepare及BaseFunction::virtual_machine，这里就不再赘述了。

文章有很多不清晰或者不对的地方，希望大家帮忙指出，如果错误太大，请大家多多包涵，正如我开头所说的，我不是这方面的专家。

文章参考：

https://mp.weixin.qq.com/s/CpbOGakvdKkWAyZogxpwvw (VMP3.x内部原理详解与还原思路)

https://mp.weixin.qq.com/s/UU3fL70Jbw4uwGULxZeK6A (VMP源码学习(1) 变异分析与代码bug)
