性能杀手之False Sharing
原创
孤舟蓑笠翁
MyStackTrace
2025年4月29日 22:26 北京
“伪共享”之所以叫伪共享是因为多个core不是真的共享了某个变量，而是多个core读写的变量刚好处于同一个cacheline上的不同位置，它们共享了同一个cacheline，而这样的共享其实是可以通过改变数据结构的布局来避免的。我们都知道每个core都有自己的本地缓存，比如L1 data cache。如果多个core最近都访问过同一个cacheline，即使它们访问的位置不同，那么它们的本地缓存上极有可能都有一份这个cacheline的副本，因为缓存系统是以cacheline为单位管理缓存的，即使每个core都只需要这个cacheline上的一小部分数据，它们也必须将整个cacheline保存在各自的本地缓存中。如果接下来有的core修改了这个cacheline上面的某个位置上的数据，那么它就需要通知其他core将这个cacheline在它们本地的副本标记为无效，那这些core后面再访问到这个cacheline的时候就会产生cache miss，如果多个core对这个cacheline的读写很频繁，就会导致这种invalidate和cache miss频繁发生，从而严重影响性能。
在详细分析False Sharing之前，我们需要了解一下多核CPU是如何维持缓存一致性（Cache Coherence）的。多核CPU是通过MESI协议（或者其他扩展变种协议）维持缓存一致性的，其名称来源于四个关键的cacheline状态：Modified（已修改）、Exclusive（独占）、Shared（共享）和Invalid（无效）。
Modified (M)：cacheline数据已被当前core修改，与主存不一致，为唯一有效副本，当该cacheline数据被写回到内存，可以将其转移为Shared状态。
Exclusive (E)：cacheline数据与主存一致，且仅当前core持有该数据，当前core可自由修改该cacheline，修改后状态变为Modified，无需通知其他core。
Shared (S)：cacheline数据与主存一致，且可能被多个core共享，某个core需通过总线事务（如Invalidate）使其他副本失效后，才能修改数据。
Invalid (I)：cacheline数据无效，不可使用。访问的时候需重新从主存或其他缓存获取。
MESI协议的状态转移情况如下：
Read Cache Hit：当前core可以直接从本地缓存读取数据，cacheline状态不变。
Read Cache Miss：当前core发起Bus Read事务，然后根据下面的不同情况做不同的状态转移。若其他core缓存中有这个cacheline，状态为Shared，则其他core把该cacheline数据发送给当前core，当前core将该cacheline转为Shared状态；若其他core缓存有这个cacheline，状态为Exclusive，则其他core将cacheline数据发送给当前core，其他core和当前core把各自本地缓存中的这个cacheline状态转为Shared状态；若其他core缓存有该cacheline，状态为Modified，其他core将cacheline数据发送给当前core，当前core将cacheline转为Shared状态，其他core写回主存并将它自己的cacheline也转为Shared状态；若所有的core都没有该cacheline数据，则这笔Bus Read事务被主存处理，当前core从主存获取到该cacheline的数据之后，将其转为Exclusive状态。
Write Cache Hit：如果该cacheline在当前core的状态为Modified/Exclusive，则直接写入，状态维持或变为Modified；如果该cacheline在当前core的状态为Shared，则发起Bus Invalidate事务，让其他core将该cacheline转为Invalid状态，当前core写入数据后将该cacheline状态转为Modified。
Write Cache Miss：当前core发起Bus Write事务，然后根据下面的不同情况做不同的状态转移。如果其他core的缓存中有该cacheline数据，状态为Shared/Exclusive，则其他core将该cacheline中的数据发送给当前core，然后其他所有core将自己的这个cacheline转为Invalid状态，当前core将该cacheline转为Modified状态；如果其他core的缓存中有该cacheline，状态为Modified，则其他core将该cacheline中的数据发送给当前core，然后其他core将自己的这个cacheline转为Invalid状态，当前core将该cacheline转为Modified状态。如果其他都没有该cacheline，则当前core从主存获取该cacheline的数据，然后将其状态转为Modified。
了解了多核CPU是如何维护缓存一致性之后，我们来看下false sharing的例子代码。这段代码创建了两个线程，每个线程会从counter array中拿一个counter对其进行累加，线程0对counter0进行累加，线程1对counter1进行累加，两个线程分别对其自己的counter累加MAX_LOOP次才退出，最后main函数统计整个测试所花的时间。由于struct COUNTER是按照1字节对齐的，所以struct COUNTER的大小是8字节，又因为g_CounterArray的起始地址是按照cacheline大小对齐的，因此counter0和counter1一定处于同一个cacheline中。那么这两个线程对counter0和counter1的访问就会受到false sharing的影响。
#include <iostream>#include <thread>#include <intrin.h>using namespace std;#define CACHELINE_SIZE 64typedef struct __declspec(align(1)) COUNTER{ uint64_t Counter;} COUNTER;#define NOF_THREADS 2typedef struct COUNTER_ARRAY{ COUNTER Counters[NOF_THREADS];} COUNTER_ARRAY;__declspec(align(CACHELINE_SIZE)) COUNTER_ARRAY g_CounterArray{};#define MAX_LOOP 2000000000static void ThreadFunc(COUNTER *Counter){ int loop = 0; while (loop < MAX_LOOP) { Counter->Counter += 1; loop++; }}thread *g_Threads[NOF_THREADS];int main(int argc, char *argv[]){ uint64_t start = __rdtsc(); for (int i = 0; i < NOF_THREADS; i++) { g_Threads[i] = new thread(ThreadFunc, &g_CounterArray.Counters[i]); } for (int i = 0; i < NOF_THREADS; i++) { g_Threads[i]->join(); delete g_Threads[i]; g_Threads[i] = nullptr; } uint64_t stop = __rdtsc(); cout << "test takes: " << stop - start << " CPU cycles"; return 0;}

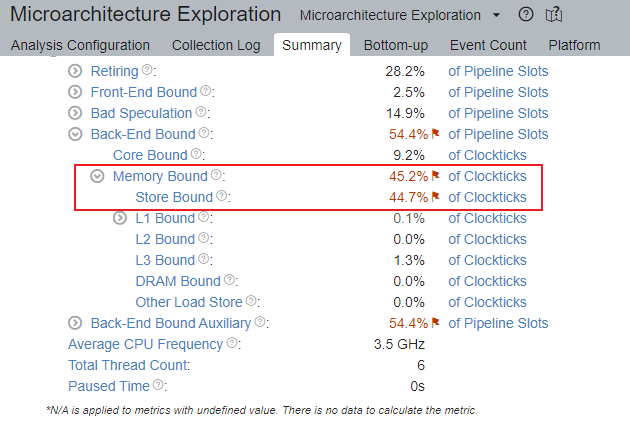

我们知道这个程序会有潜在的性能问题，所以我们尝试用vtune对这个程序进行profiling，vtune给出的分析结果如下图。可以看到这个程序是Memory Bound（访存密集型）的，而且是Store Bound的，也就是说这个程序在写内存方面有性能瓶颈，程序的时间大部分都花在了写内存上面了。

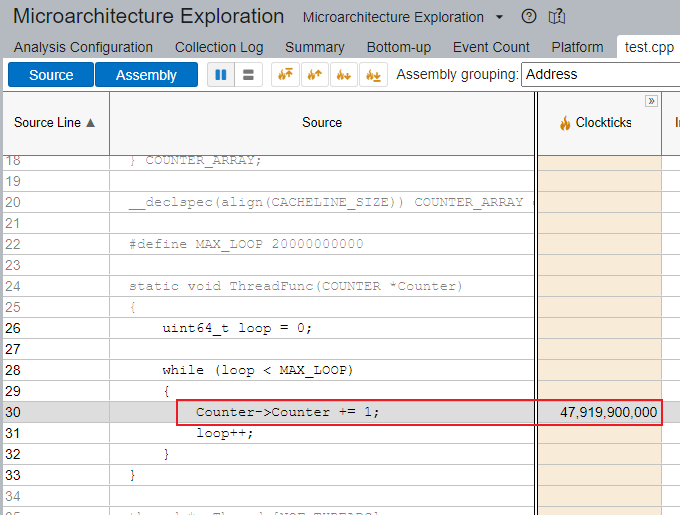

在vtune中查看程序的热点，可以发现就是对counter自加的那条语句是热点，大部的clock ticks都花在了这条语句上。这也就是一条简单的自加语句为什么会这么耗时呢？而且它下面还有一条自加语句loop++，为什么这条语句不耗时？

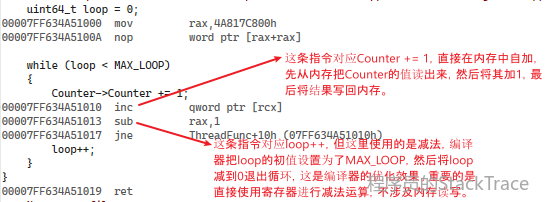

为了说明这两条自加运算为啥在性能上表现出这么大的差异，我们需要去看下汇编代码。下图是ThreadFunc的汇编代码，我们可以看出，语句Counter += 1被编译成了一条在内存中自加的指令，所以这条指令是需要访存的，而语句loop++被编译成了一条在寄存器中运算的指令，是不需要访存的。编译器之所以这么做是因为Counter是外部传进来的参数，编译器无法判断这个值在其他地方是否会被访问，所以每次自加之后要将其写回内存，这样其他地方如果要用这个值就能通过内存地址访问到这个值，但是loop变量是一个局部变量，只属于这个函数，其他地方是无法访问到这个局部变量的，所以编译器可以放心的去做优化，把loop的值放到寄存器中去进行运算。通过汇编代码分析，我们基本可以得出结论语句Counter += 1是热点主要是因为它编译后的指令需要访存，语句loop++不是热点，是因为它编译出来的指令是操作寄存器，不用访存。

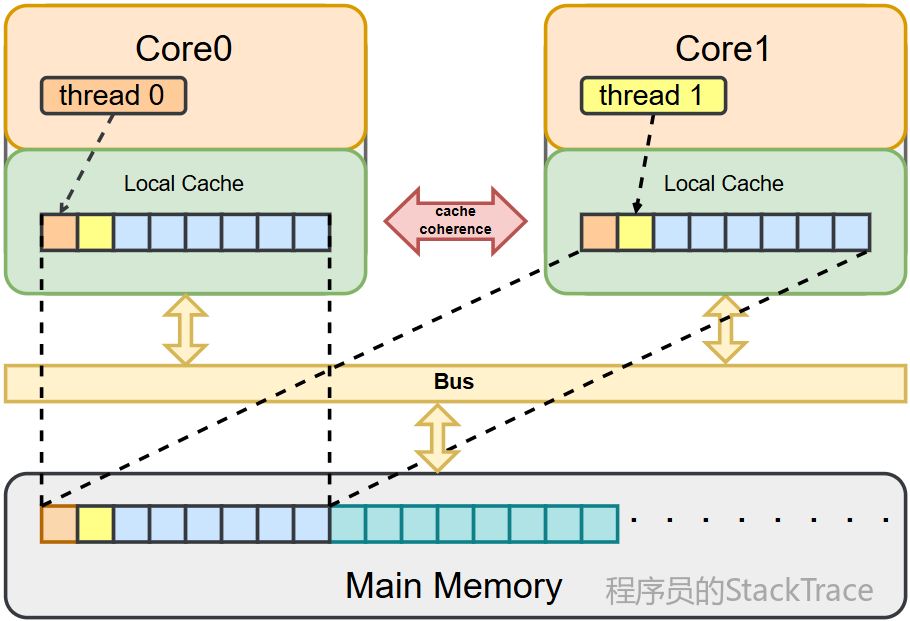

下面我们分析一下语句Counter += 1为什么有访存瓶颈。为了便于说明问题，我们简化了CPU的缓存系统层级结构，假设每个core都只有一级local cache，core和它的本地缓存以及主存都被直接连在一条共享的bus上面。下图中cacheline大小为64字节，所以每个小方格大小是8个字节，主存中的第一个小方格表示counter0，第二个小方格表示counter1。线程0跑在core0上，线程1跑在core1上。
假设这两个线程执行有如下的流程，其实也不是假设了，实际上是肯定能够跑出这样的时序的。当core0读counter0时，会把counter0所在的cacheline，比如叫cacheline A，加载到其local cache中，然后core1也开始读自己的counter1，也会把cacheline A加载到其local cache中，根据MESI协议，此时cacheline A在两个core的local cache中都处于Shared状态，core0和core1的local cache中都有cacheline A的内容。接下来core0对counter0加1，并把结果写入其local cache中，这个时候core0就需要把它自己local cache中的cacheline A标记为Modified状态，并且还要发送Invalidate请求给core1，让core1把自己local cache中的cacheline A的副本给标记为Invalid状态，因为这个时候core0已经修改了cacheline A的内容，其他core拿的副本就无效了。紧接着 core1也对自己的counter1加1，当其要把结果写回其local cache的时候，发现它自己的cacheline A的副本已经是Invalid状态，所以触发了一次write cache miss，然后core1就需要通过总线发起内存请求，当core0监听到这个内存请求之后，会把它这时拿着cacheline A的有效副本发给core1，并且core0需要把自己的cacheline A副本给标记为Invalid状态，因为cacheline A的所有权已经转移给了core1，core1把自己刚刚获取到的cacheline A转为Modified状态，然后core1把刚才计算出来的counter1的值写回到它的cacheline A的副本上。然后core0又开始对其counter0进行操作了，这又会像上面描述的那样引起core1上cacheline A的副本的失效。上面这样的流程会被core0和core1 频繁地重复，cacheline A就像乒乓球一样在core0和core1之间来回跑，bus上充斥着core0和core1维护cache coherence的事务，这对性能影响非常大。

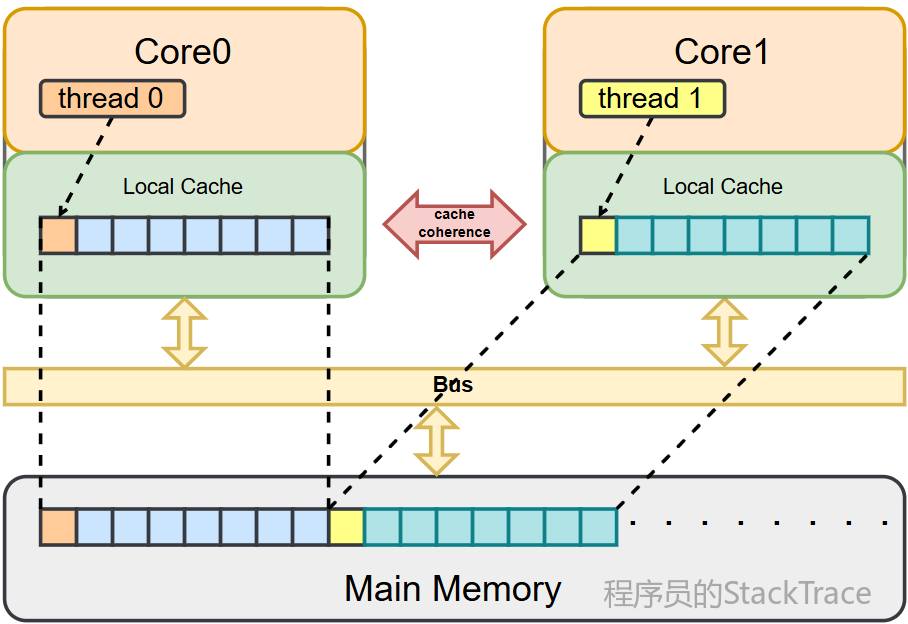

那么如何消除false sharing呢？如果我们把上面的程序中的struct COUNTER改成按照cacheline大小（64字节）对齐的话，那么struct COUNTER的大小会变成64个字节，除了前面8个字节表示counter之外，其他的56个字节都是padding的字节，这样counter0和counter1就会被分配在两个cacheline上面（如下图所示），core0和core1访问各自的counter时不再共享同一个cacheline了，上面所说的同一个cacheline在两个core之间来回“乒乓”的问题就没有了，这个false sharing引起的性能问题应该就没有了。

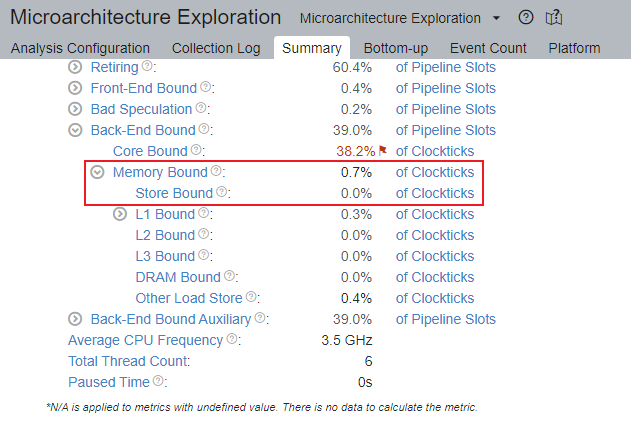

改完程序我们重新用vtune对其进行profiling，分析结果如下图。从图上可以看到原本的Memory Bound消失了，程序变成了Core Bound，也就说程序变成了计算密集型的程序了，这是因为原本的访存热点被消除了，把计算热点给凸显出来了。

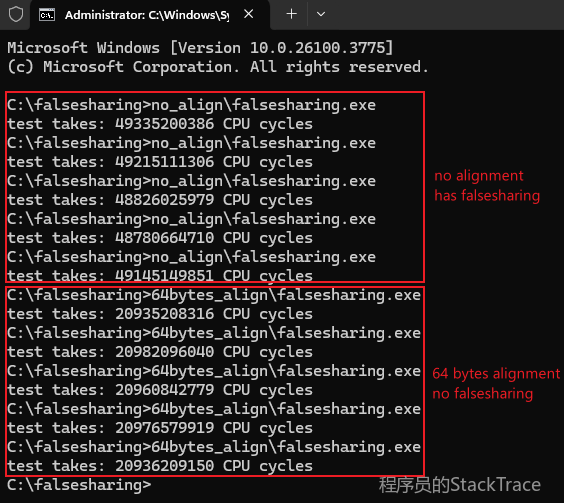

我们分别将这两版程序运行5次，结果如下图。可以看到将struct COUNTER按照64字节对齐之后，测试的执行时间缩短了大概57%，性能提升了大概1倍，优化效果还是非常明显的，原因就是我们消除了falsesharing。
总结一下：false sharing对程序的性能影响还是很大的，我们在多线程编程的过程中需要尽量避免这种情况的发生，需要注意多个线程共享数据结构的设计是否合理，尤其是多个线程对共享数据结构访问很频繁的情况需要格外注意，必要的时候可以使用vtune或者perf这样的性能分析工具进行profiling，以方便我们定位程序的热点位置，帮助我们尽快找到有性能问题的代码。
