美国军用机场跑道设计技术细节

原创

黑鸟

黑鸟

2025年12月24日 23:38 广东

军用机场跑道设计涉及众多复杂因素，包括飞机类型、任务需求、天气条件等。跑道的长度、宽度、坡度和表面材质都需要精确计算，以确保飞机在起飞和降落时的安全。

此外，跑道周围还需要设立保护区域和假想表面，以防止飞行事故。

黑鸟调研了一下军用机场跑道设计的关键要素，并简单聊聊背后的技术细节，看下来，”理想的跑道方向应根据10年以上的风向数据来确定，确保95%以上的时间风速小于19.5公里/小时，以减少侧风的影响。”，因此气象数据安全的重要性不言而喻。

跑道设计规范跑道是机场的核心运行区域，对固定翼飞机的运作至关重要。固定翼飞机跑道的长度、宽度和道面类型需根据多种因素确定，主要包括：飞机类型（运行特性、翼展、重量）、任务需求和起降频次。

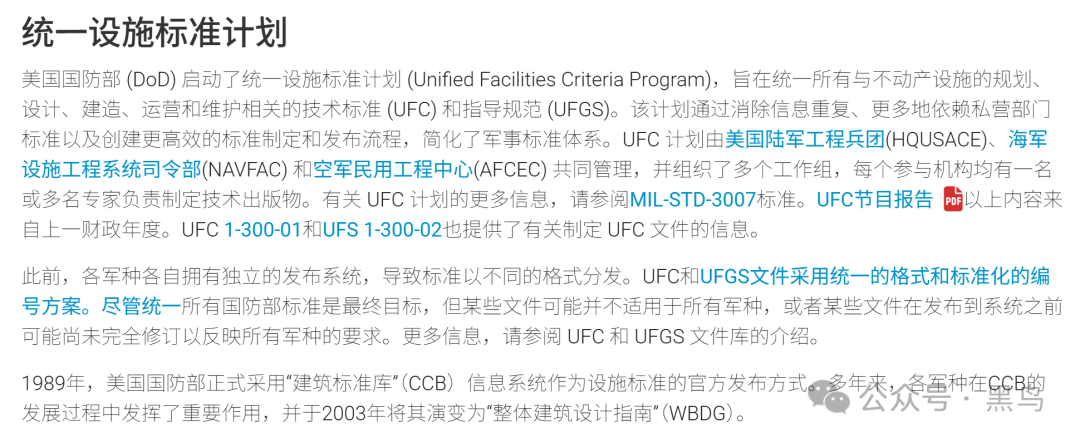

描述美国国防部固定翼飞机跑道要求的主要参考资料是UFC 3-260-01《机场和直升机场规划与设计》第 3 章。其他特殊用途跑道（着陆区、短距起降设施和无人机跑道）的定义见 UFC 的第 7、8 和 9 章。

美国国防部各军种根据使用跑道的飞机类型，将固定翼飞机跑道主要分为 A 类和 B 类。这一分类决定了跑道的多项建造要求，包括长度、宽度、横坡和纵坡。需要注意的是，民用跑道采用截然不同的分类体系，依据美国联邦航空局咨询通告 150/5300-13《机场设计》，以关键飞机的翼展和进近速度为划分标准。

固定翼飞机跑道通常采用刚性道面（波特兰水泥混凝土）或柔性道面（沥青混凝土）建造。在特殊情况下，可根据任务需求采用压实土、骨料或分段式铝垫作为道面。

滑行道供飞机进出跑道并滑行至停机位，通常直接连接跑道端部。

除跑道道面本身外，跑道周边的地面区域也需进行特殊设计，以降低飞机意外偏离跑道时的损坏风险，提升运行安全性。

跑道附近不仅需限制障碍物的存在，其周边空域也需受到保护，防止开发活动侵占飞机安全运行所需的空间。这些受保护区域由所谓的假想面界定，通常为空中的平面或圆锥面，通过长度、宽度和坡度参数定义至特定高度。

跑道设计细节

跑道设计受多种因素影响，需要整合大量数据输入。所有设计参数应在规划阶段早期确定，以避免后续设计过程中出现意外问题或限制。

跑道方位

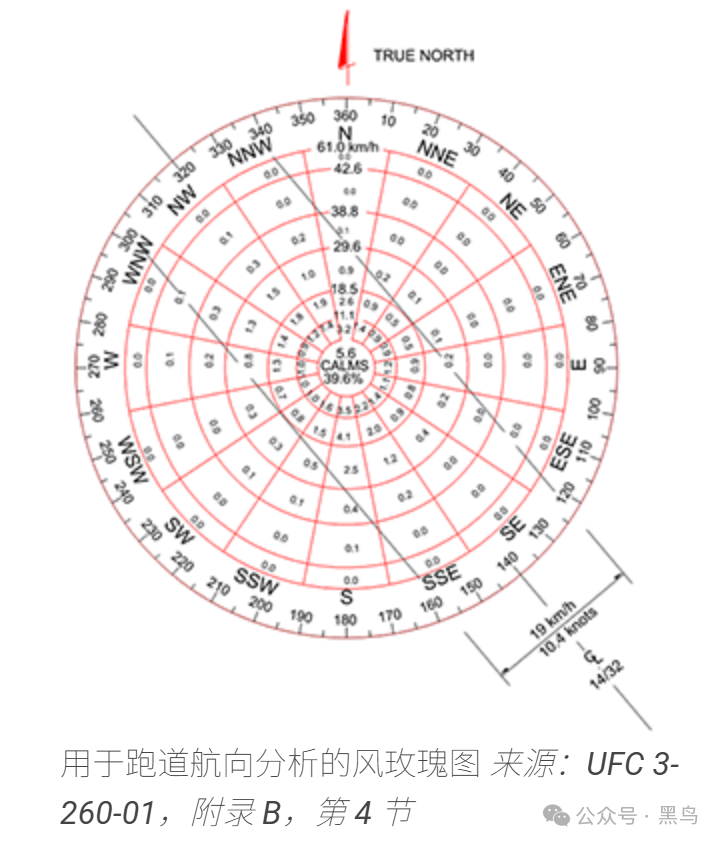

跑道的朝向需为飞机起降提供最佳条件。飞机迎风飞行时，机翼获得的空速最大，升力相应提升，同时侧向受力最小。因此，跑道的理想方位需通过分析当地至少十年的历史风数据确定。风向和风速数据可通过风玫瑰图直观展示，该工具可用于确定能最大化有利风况占比的跑道方位。设计目标是确保跑道在 95% 以上的时间内，侧风速度不超过 19.5 公里 / 小时（10.5 节）。当单条跑道无法满足这一覆盖率时，可能需要增设侧风跑道。《统一设施标准 3-260-01》附录 B 第四节详细说明了这一分析流程。

除盛行风外，地形、障碍物、受限空域、噪声影响、建成区和运行程序等因素也可能影响跑道方位的选择。

跑道长度

各军种通过自身的计算流程确定跑道长度，通常需考虑任务飞机的性能要求、机场海拔和典型温度范围。

• 空军：A 类和 B 类跑道的长度由负责该机场的主要司令部确定。
• 陆军：A 类跑道长度要求见《统一设施标准 3-260-01》表 3-3，B 类跑道长度由使用飞机的作战单位与陆军总部共同确定。
• 海军和海军陆战队：《统一设施标准 2-000-05N》规定了在指定载荷和环境条件下，满足关键飞机起降需求的跑道长度计算流程。各类飞机的基准长度见表 11110-1，需根据海拔、温度和有效坡度进行调整，并对结果应用安全系数。

跑道宽度

美国国防部跑道宽度取决于计划使用机场的飞机类型。《统一设施标准 3-260-01》表 3-1 将飞机分为 A 类和 B 类，表 3-2 规定了各类跑道的宽度要求。部分特殊情况除外，如 B-52 等轰炸机使用的跑道宽度为 91.4 米，部分小型飞机训练跑道宽度仅为 22.9 米。特殊用途跑道，如着陆场、短距起飞 / 垂直降落设施和无人机系统跑道的宽度要求，详见《统一设施标准 3-260-01》第七、八、九章。

净空区和事故潜在区

净空区是跑道端部的地面区域，事故发生概率较高。该区域的其他用途需限定为与飞机运行相容的类型。美国国防部各军种对净空区的定义存在差异，需参照《统一设施标准 3-260-01》表 3-5 确定具体尺寸。净空区应由相关机构拥有和管控，防止区域内出现不相容的开发活动。

事故潜在区是航空设施兼容性使用分区计划规定的土地使用管控区域，旨在促进固定翼飞机跑道进近和起飞面下方区域的相容开发。该区域通常超出基地边界，因此必须与地方社区协调，避免在飞机事故高发区建设人口密集设施。

假想面与障碍物限制

跑道周边地面以上的空域需保持无障碍物，防止对飞机的进近、起飞或盘旋运行造成损害。这些区域由假想面界定，具体包括：

• 主面
• 进近起飞面
• 内水平面
• 圆锥面
• 外水平面
• 过渡面

各类假想面的定义详见《统一设施标准 3-260-01》第三章。

坡度要求

跑道道面及周边地面的坡度有严格要求，这些要求取决于飞机（A 类或 B 类）的性能需求，同时兼顾排水效率和飞机意外偏离跑道时的安全性。《统一设施标准 3-260-01》第三章规定了以下项目的坡度要求：

• 跑道、道肩、跑道端安全区和侧向净空区的纵坡及坡度变化率
• 跑道、道肩、跑道端安全区和侧向净空区的横坡
• 净空区的纵坡和横坡

道面厚度设计

军用机场跑道道面设计需遵循《统一设施标准 3-260-02：机场道面设计》的规定，通常采用柔性道面结构（沥青混凝土）或刚性道面结构（波特兰水泥混凝土）。

道面厚度设计中，各军种将机场和跑道划分为不同的交通区域类型，如 A 型、C 型、主区或次区。不同交通类型对应不同的交通模式，包括飞机荷载、起降次数和飞机滑行的典型偏移量。结合地基承载力数据，即可确定所需的道面厚度。

道面标志

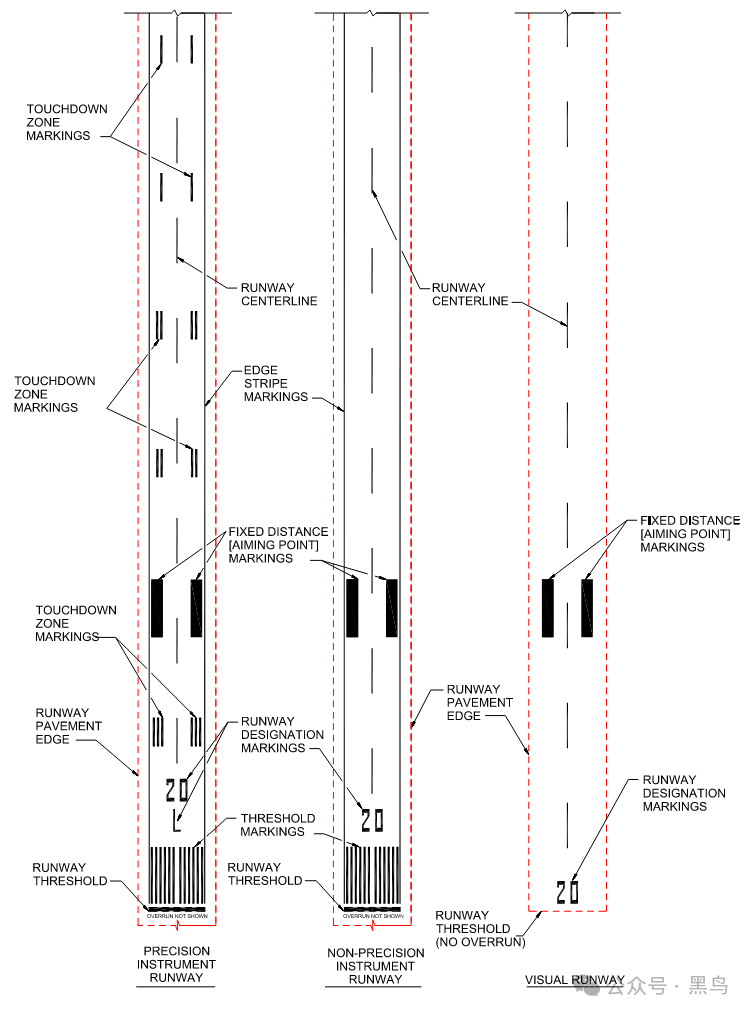

为提升跑道在昼夜条件下的可视性，道面上需涂刷标准标志。跑道标志主要分为三类：目视跑道标志、非精密进近跑道标志和精密进近跑道标志，标志的复杂程度依次递增。跑道标志为白色，与滑行道的黄色标志形成区分，标志中嵌入玻璃微珠以增强反光性。跑道两端需涂刷跑道方位编号，当存在一条或多条平行跑道时，还需标注左（L）、右（R）或中（C）的方位标识。

陆军和空军固定翼飞机跑道的道面标志要求详见《统一设施标准 3-260-04：机场和直升机停机坪标志》，海军和海军陆战队的相关要求则规定于《海军航空系统司令部 51-50AAA-2：岸基机场标志与照明通用要求》。各军种的要求与美国联邦航空局的跑道标志标准高度一致。

跑道灯光与标识

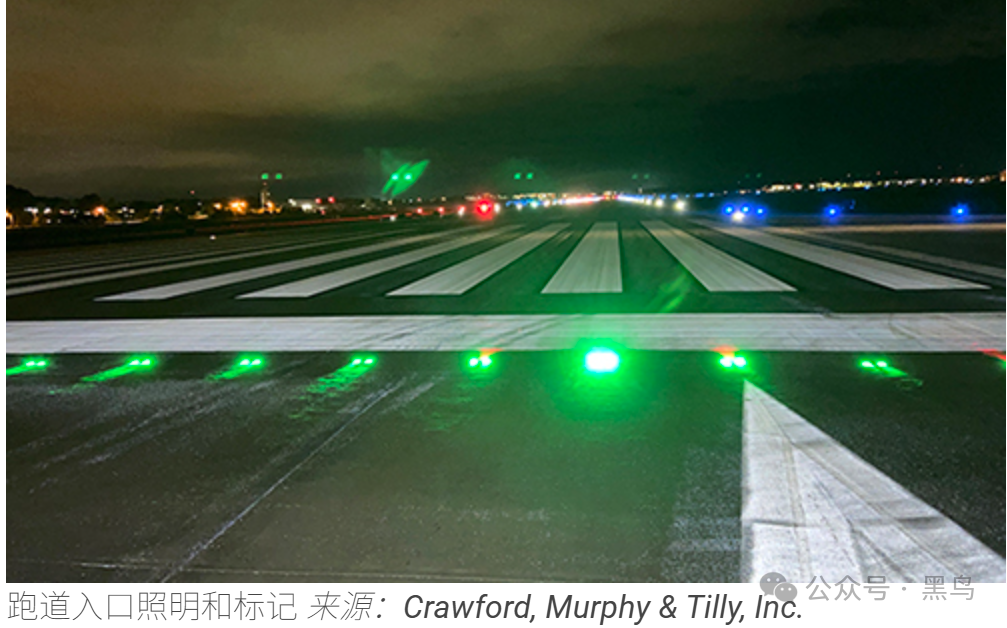

为保障低能见度和夜间跑道运行，需设置灯光和标识系统，为飞行员提供地面和空中的跑道可视指引。最基础的固定翼飞机跑道照明系统包括边灯、入口灯和端灯，用于标示跑道可用区域的横向和纵向边界。这些灯光是目视飞行规则夜间运行和各类仪表运行的必备设施。在需要最低能见度运行能力的情况下，跑道周边照明可增设接地带灯和道面内中线灯。

进近灯光系统为飞行员提供视觉引导，帮助其在夜间或低能见度条件下对准跑道，并在着陆前进行最终修正。进近灯光系统有多种类型，包括中强进近灯光系统（MALSR）、顺序闪光进近灯光系统（SSALR）、精密进近灯光系统（ALSF-1、ALSF-2），各类系统的灯具数量和配置各不相同。

陆军和空军固定翼飞机跑道的灯光与标识要求详见《统一设施标准 3-535-01：目视航空导航设施》，海军和海军陆战队的相关要求规定于《海军航空系统司令部 51-50AAA-2：岸基机场标志与照明通用要求》。各军种的要求与美国联邦航空局的跑道灯光和标识标准高度一致。

电子导航设备

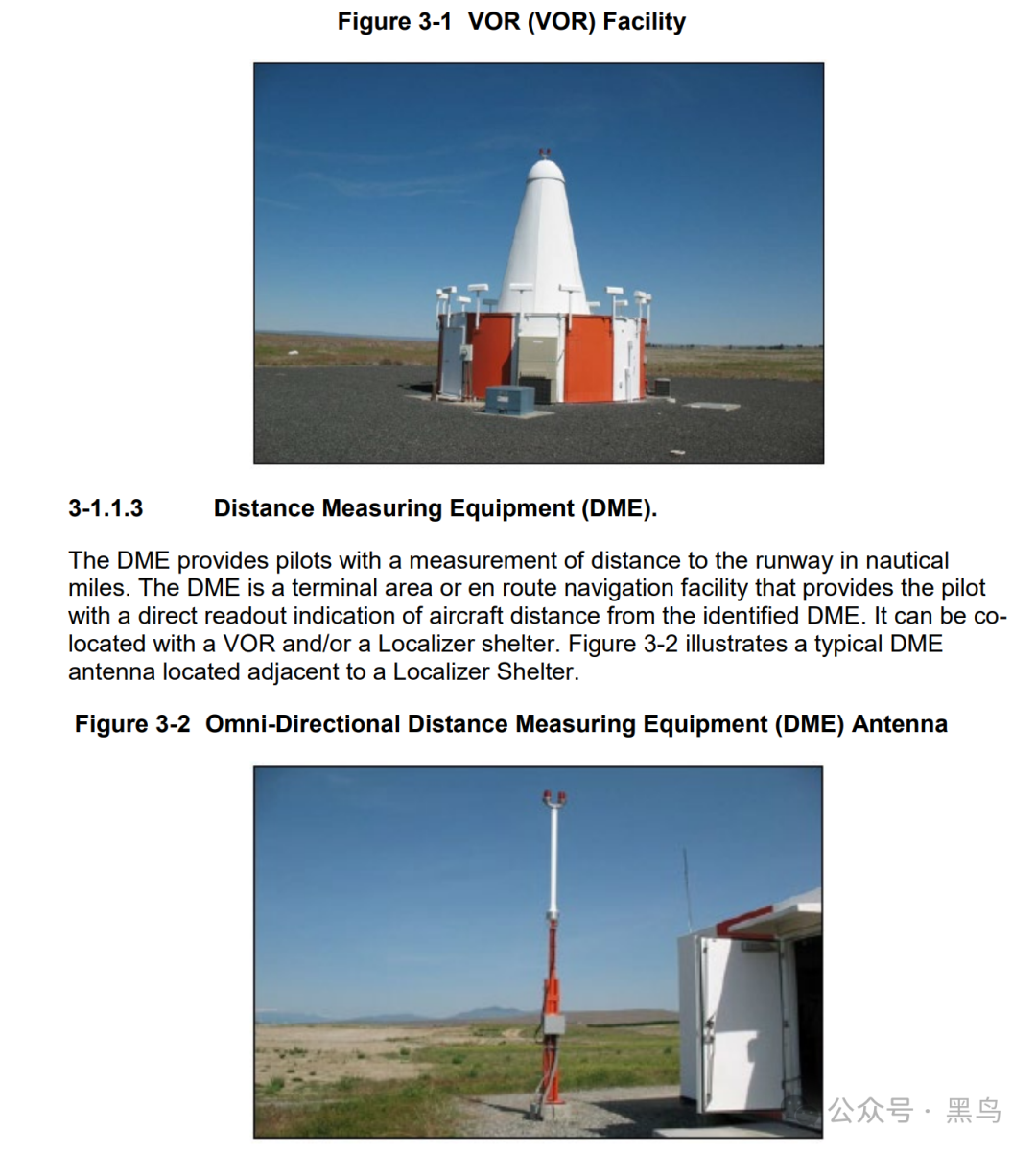

部分飞机配备电子设备，可接收无线电信号获取方向、距离和下滑道数据，辅助飞行员引导飞机至跑道。

这类系统称为电子导航设备，由多种配置各异的天线组成，安装在跑道周边区域。

例如，仪表着陆系统包括航向信标天线和下滑信标天线。航向信标沿跑道中心线向进近区域发射无线电信号，飞行员可通过该信号对准跑道。下滑信标从跑道表面向上发射无线电信号，提供飞机应遵循的正确进近角度，确保在跑道指定位置接地。多年来，多种电子导航设备系统已研发并部署于美国国防部设施中。

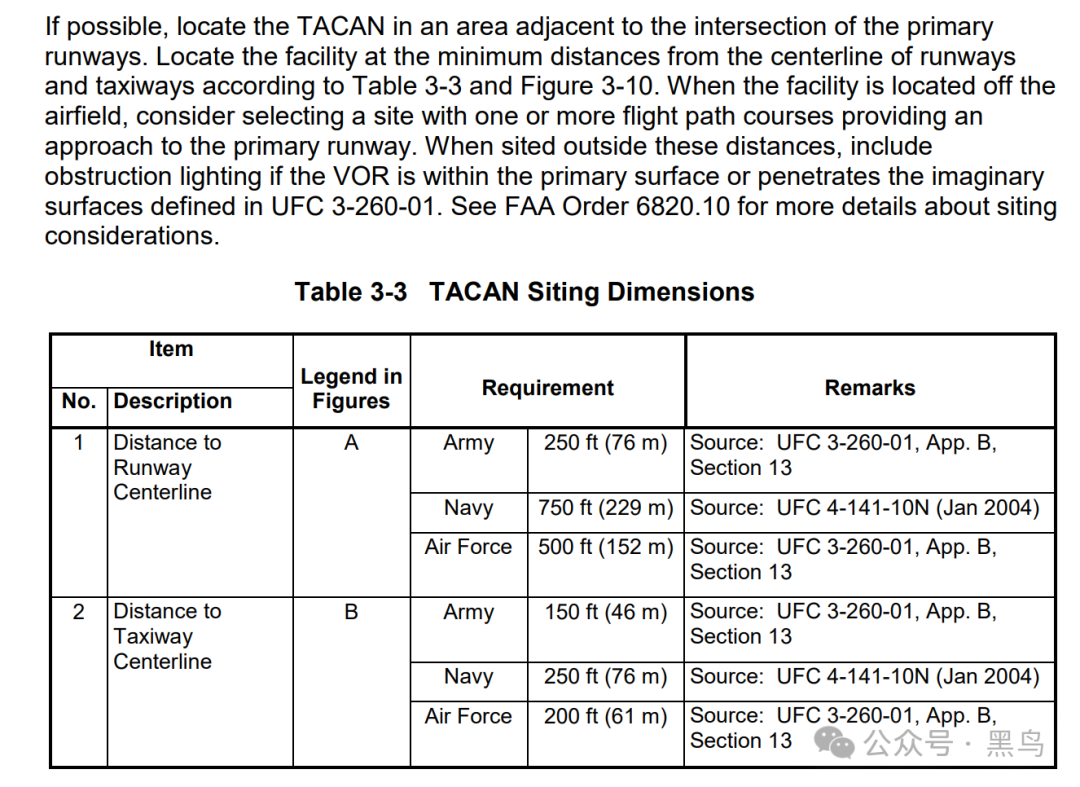

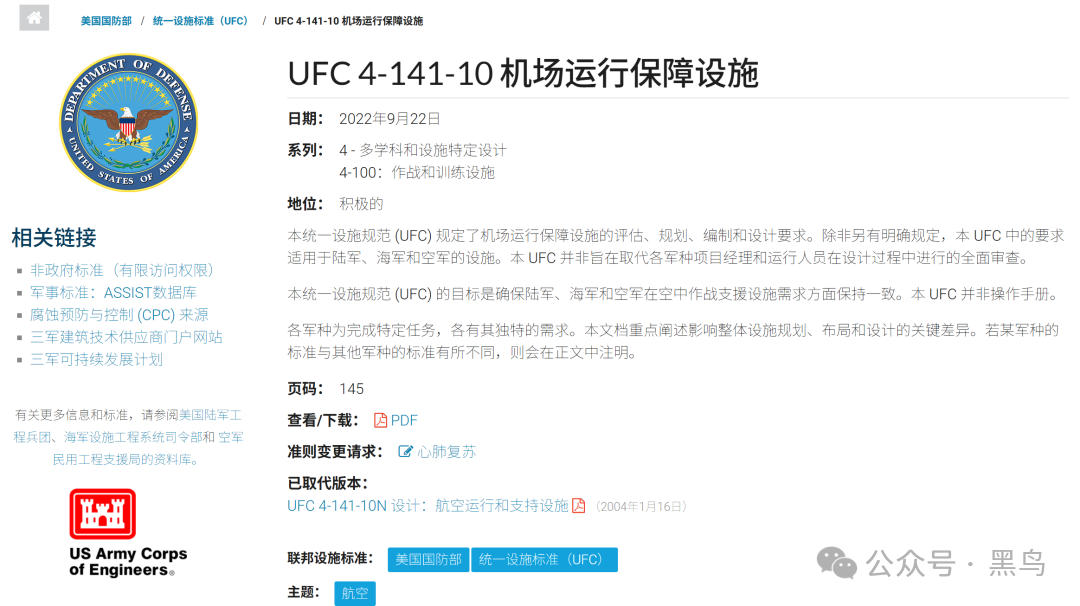

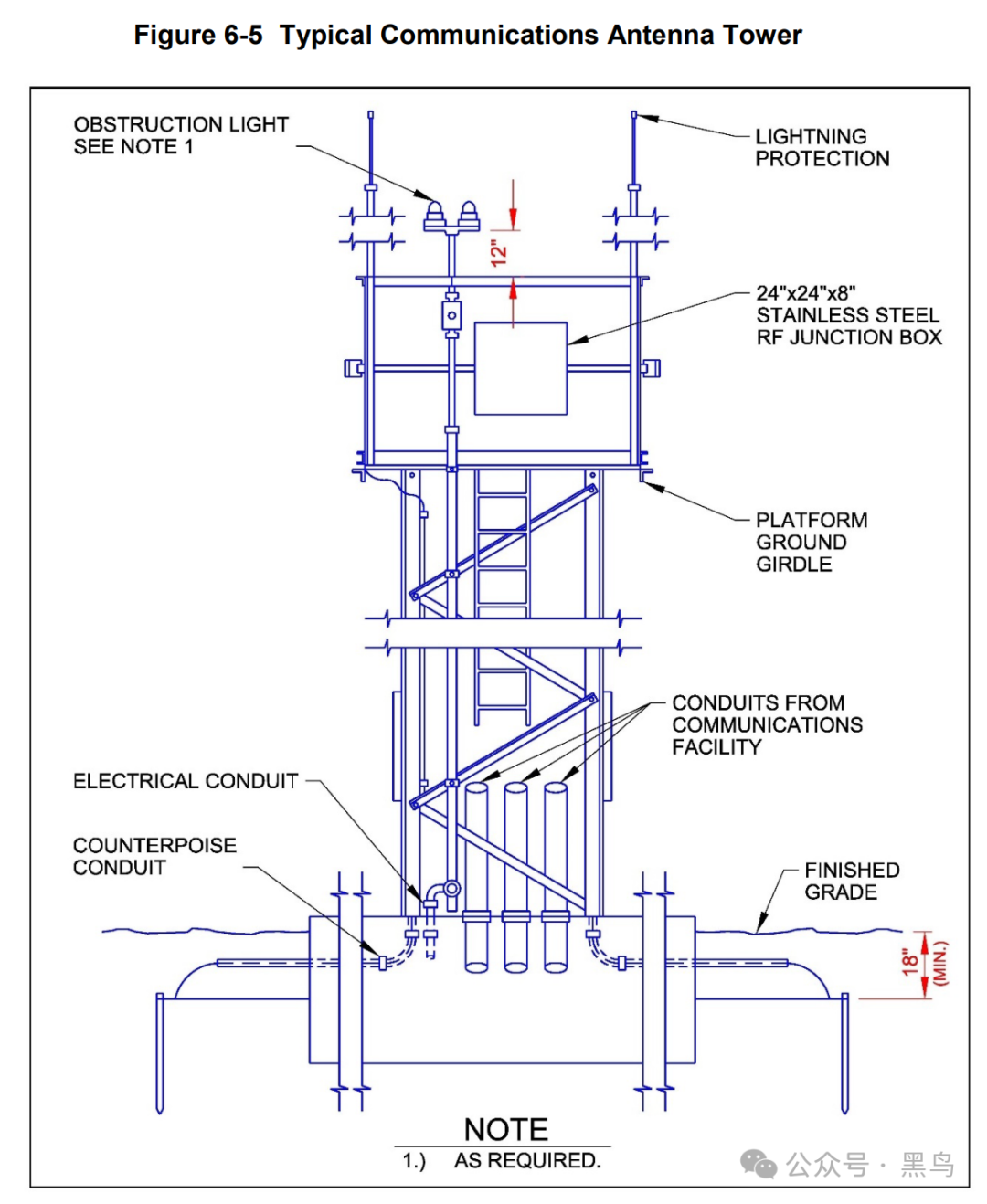

《统一设施标准 4-141-10：机场运行支持设施》详细介绍了各类电子导航设备及其安装要求。

简单过了一下这个文档，感觉有点详细过头了。
