网络协议—OSPF协议

原创

老五

老五说网络

2025年12月23日 16:30 陕西

一、OSPF基本概念

    OSPF（Open Shortest Path First，开放最短路径优先）是一种链路状态型内部网关协议（IGP），用于在单一自治系统（AS）内进行动态路由选择。

二、OSPF报文

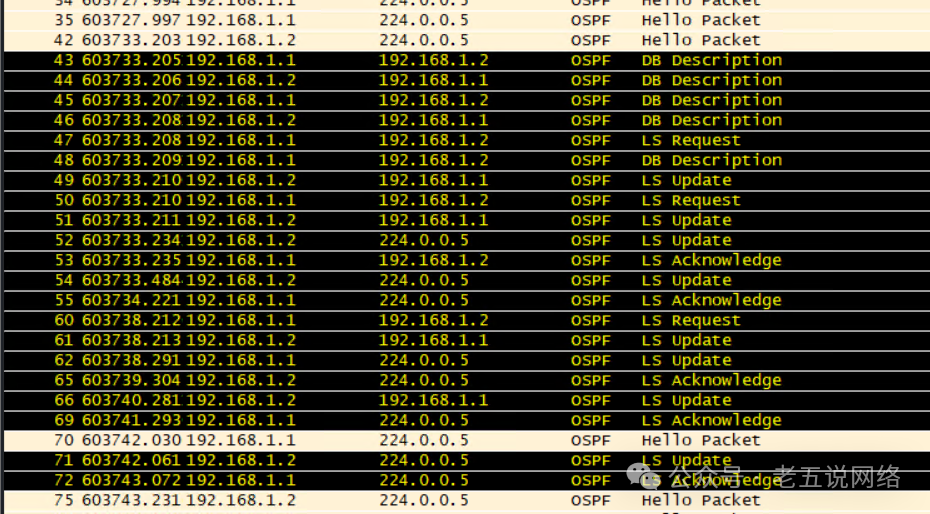

正常的 OSPF 邻居建立与数据库同步过程，包括如下几类报文：

1. Hello 报文发现邻居
2. DB Description 交换数据库摘要
3. LS Request 请求缺失信息
4. LS Update 传输 LSA
5. LS Acknowledge 确认接收

三、OSPF 邻居状态演进流程

1. Down → 初始状态
2. Init → 收到 Hello，但尚未确认双向性
3. Two-Way → 双向通信建立（双方都看到彼此）
4. ExStart → 开始交换 DBD 报文
5. Exchange → 交换链路状态数据库摘要
6. Loading → 请求并接收缺失的 LSA
7. Full → 邻居关系完全建立，同步完成

四、报文详细解析

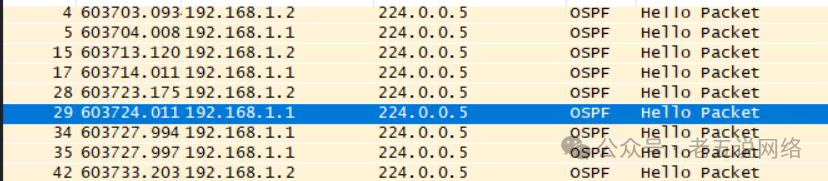

第一阶段、初始阶段：Hello 报文建立邻居关系

• Hello Packet 是 OSPF 邻居发现机制的核心。
• 两台路由器（192.168.1.1 和 192.168.1.2）通过向 224.0.0.5 发送 Hello 报文互相发现对方。
• 当双方参数匹配（如区域 ID、Hello 时间间隔、认证等），就进入“双向”状态（Two-Way）。

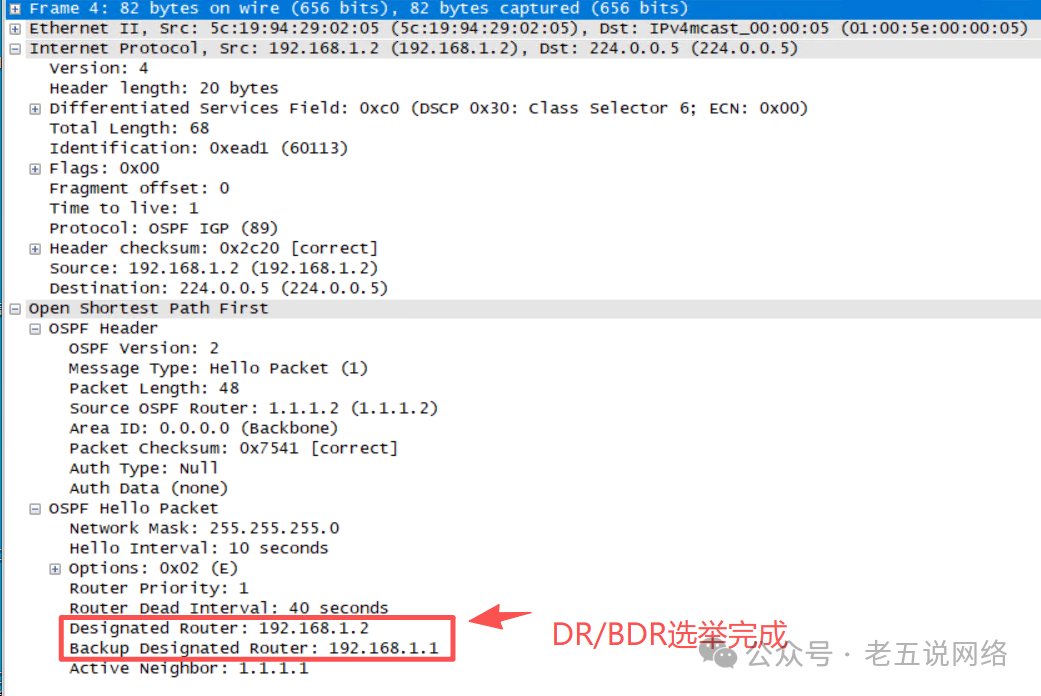

图中：192.168.1.2 成为 DR，192.168.1.1 成为 BDR。说明邻居状态已经从Down到了Two-Way。

第二阶段、数据库同步阶段：DB Description → LS Request → LS Update → LS Ack

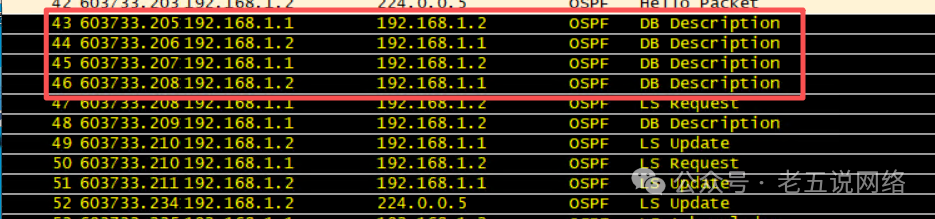

1. DB Description（数据库描述报文）

• 双方交换链路状态数据库摘要（LSA 头部信息）。
• 目的是判断彼此是否拥有相同的拓扑信息。
• 一般会有多轮交互，直到确认数据库一致或需要请求更多 LSA。

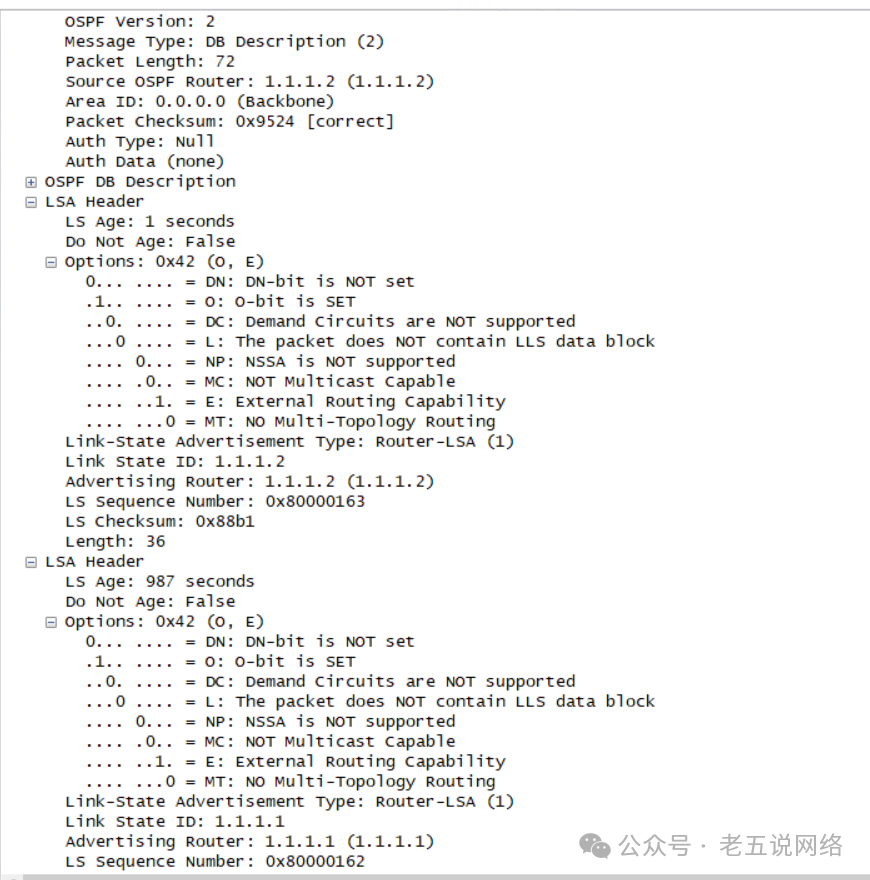

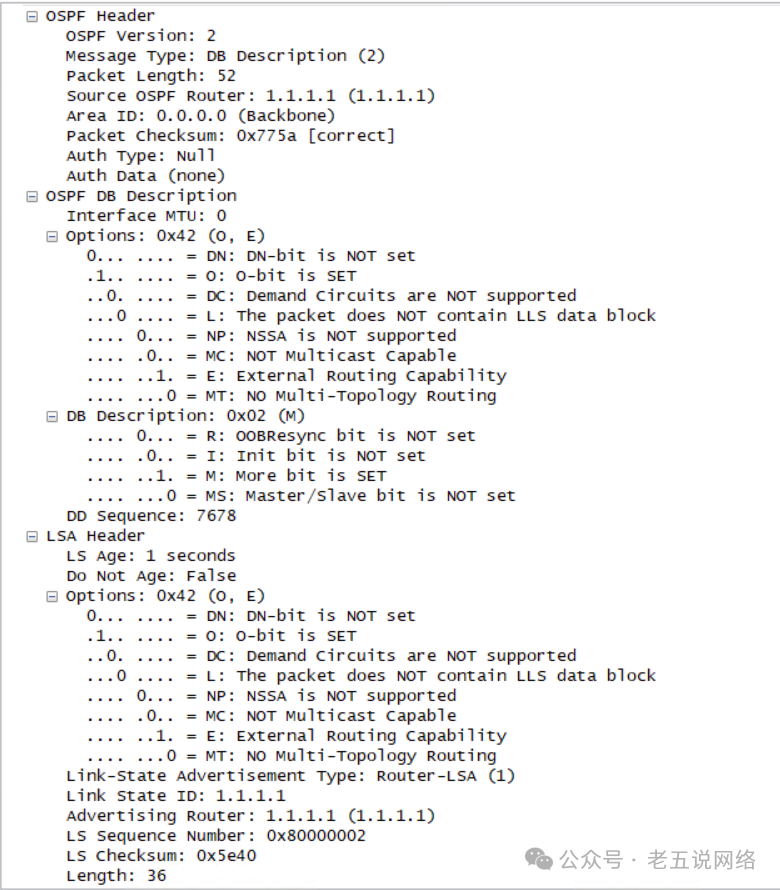

    路由器R1:1.1.1.1 数据库描述：路由器R1:1.1.1.1  正在向对端发送自己的 LSDB 摘要，当前只发了一条 LSA。

路由器R2:1.1.1.2 数据库描述：路由器R2:1.1.1.2描述自身的链路状态。DBD 报文不仅包含自己拥有的 LSA，也包含从其他邻居学到的 LSA，目的是让对方知道“我有哪些 LSA”

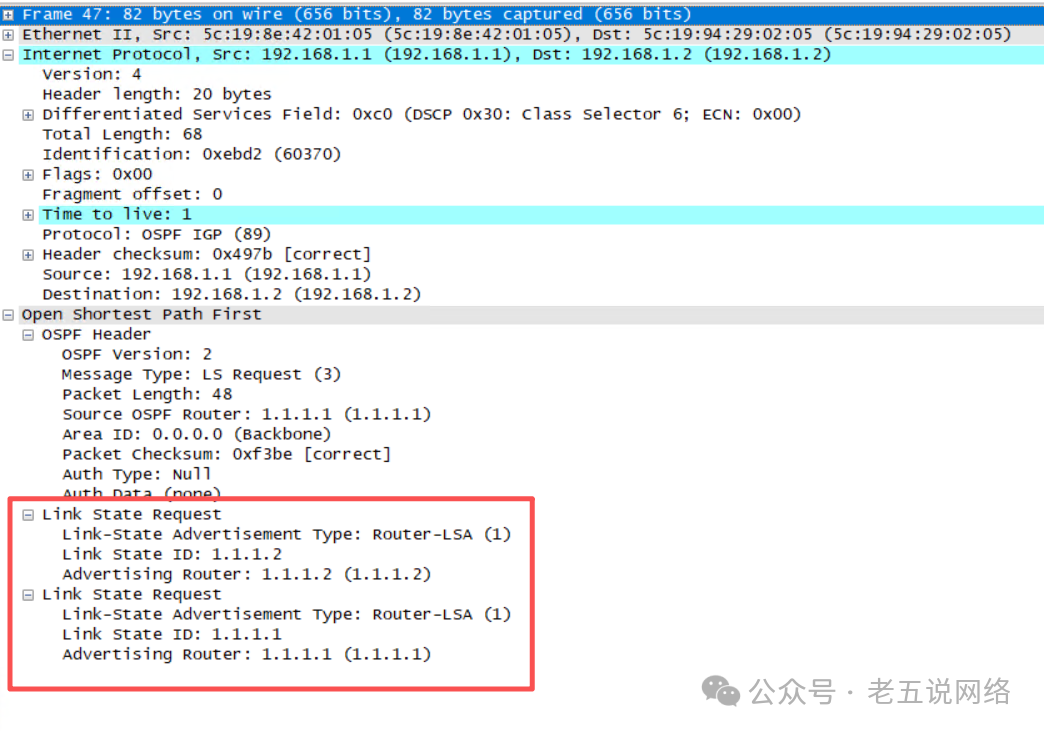

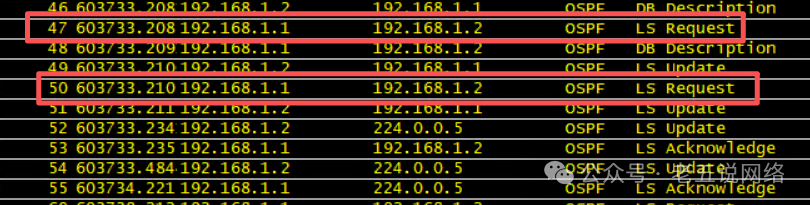

2. LS Request（链路状态请求）

• 如果某一方发现自己的数据库不完整，就会发送 LS Request 请求缺失的 LSA。
• 比如：R1 发现 R2 有自己没有的路由条目，于是请求它。

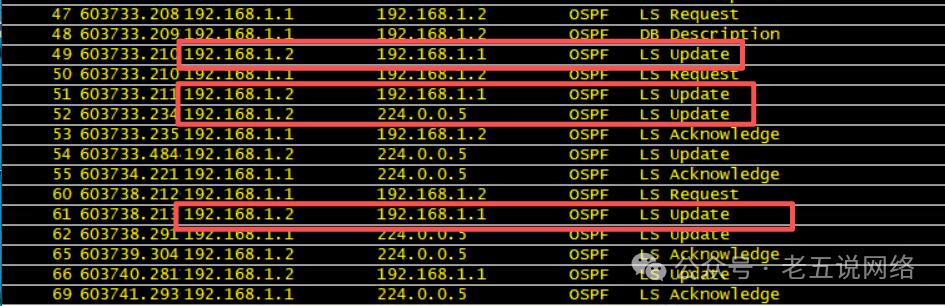

3. LS Update（链路状态更新）

• LS Update 包含完整的 LSA 内容。
• 路由器收到后将该 LSA 加入本地 LSDB（链路状态数据库）。
• 后续必须用 LS Acknowledge 确认收到。

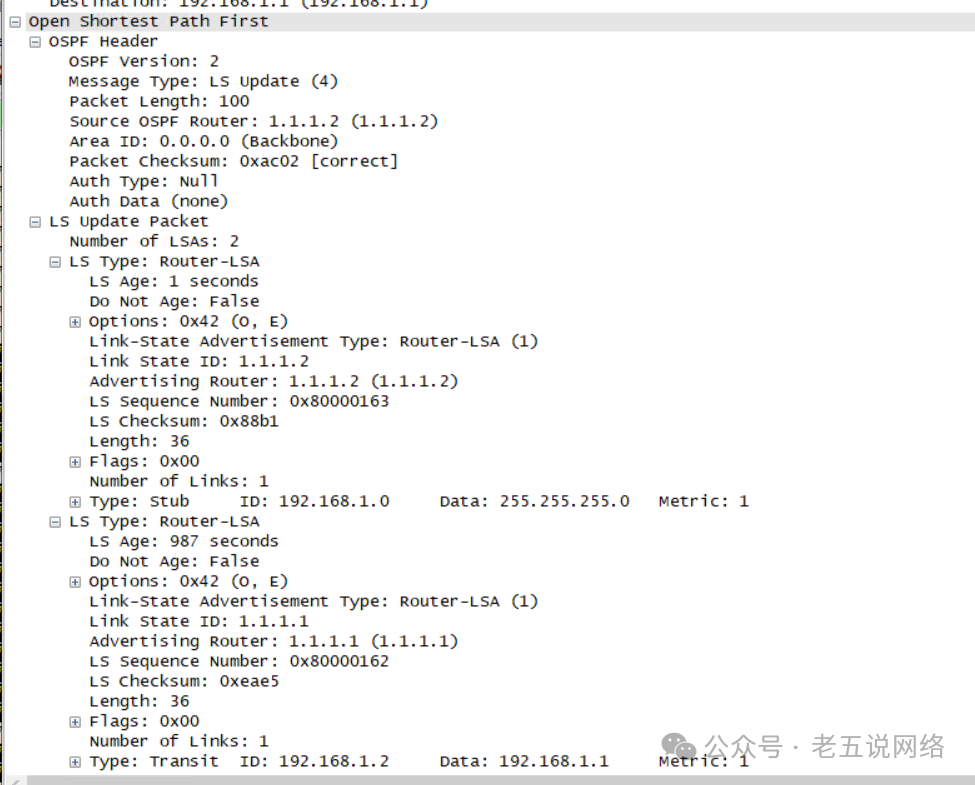

    LS Update 该报文中包含 两条完整的 LSA。每条 LSA 包含拓扑信息，如接口、邻居、度量值等。

第一条 LSA：Router-LSA (1.1.1.2)

解析：Router-LSA (Type 1)：描述本路由器的链路拓扑。Link State ID = Advertising Router：这是 Router-LSA 的典型特征。Sequence Number = 0x80000163：表示最新版本。Age = 1 second：刚生成不久。One Link：只有一个链路条目。链路详情：Type: Stub 表示这是一个 Stub Network（末节网络），即连接到一个子网但没有其他路由器。ID: 192.168.1.0 → 所属网络地址Data: 255.255.255.0 → 子网掩码Metric: 1 → 到该网络的成本为 1说明：1.1.1.2 有一条直连网段 192.168.1.0/24，成本为 1。

第二条 LSA：Router-LSA (1.1.1.1)

解析：Router-LSA (Type 1)：来自 1.1.1.1 的链路状态宣告。Link State ID = Advertising Router：标准格式。Sequence Number = 0x80000162：比之前看到的 0x80000002 更高 → 更新版本。Age = 987 seconds ≈ 16分钟：已经存在较长时间。One Link：只有一个链路条目。链路详情：Type: Transit 表示这是一个 Transit Network（传输网络），即连接到另一台路由器的点对点或广播网络。ID: 192.168.1.2 → 对端接口 IPData: 192.168.1.1 → 本地接口 IPMetric: 1 → 到对端的成本为 1说明：1.1.1.1 通过 192.168.1.1 连接到 192.168.1.2，形成一个点对点或广播型链路。

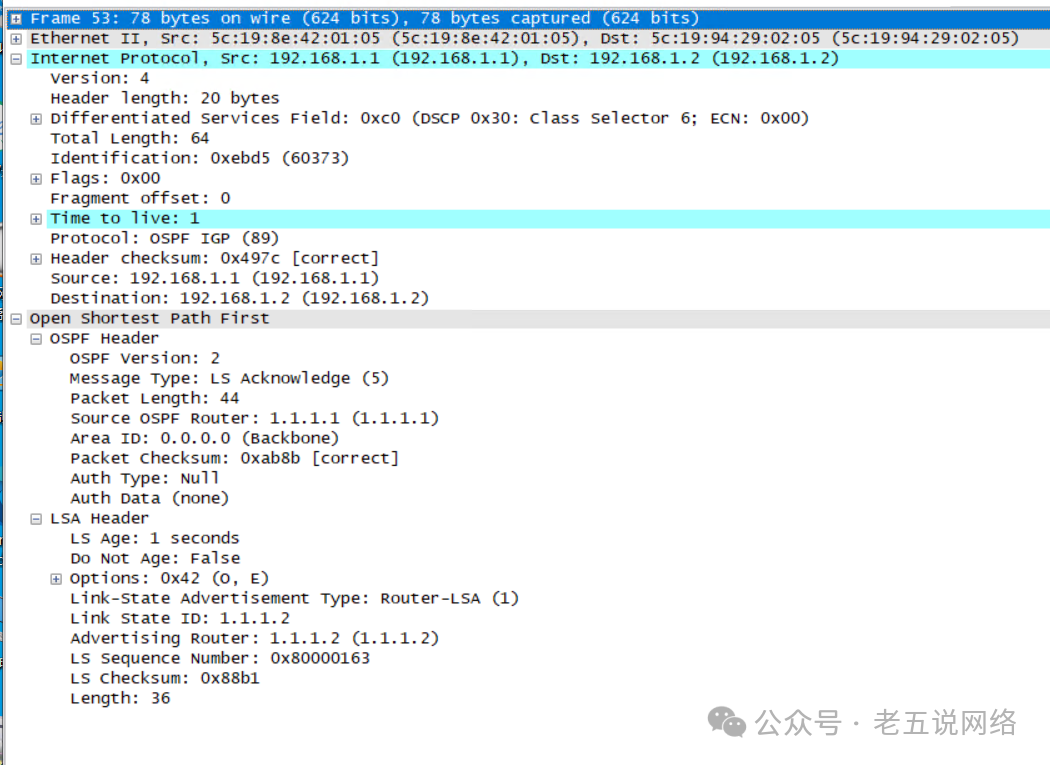

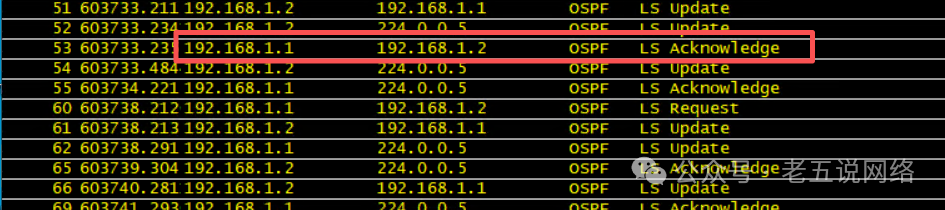

4. LS Acknowledge（链路状态确认）

• 确保可靠传输。
• 类似 TCP 的 ACK，用于保证 LSA 成功传递。

说明：最终状态，Full 邻居关系建立，LSDB 完全同步，，双方都拥有了完整的拓扑信息，可以运行 SPF 算法计算最短路径树。

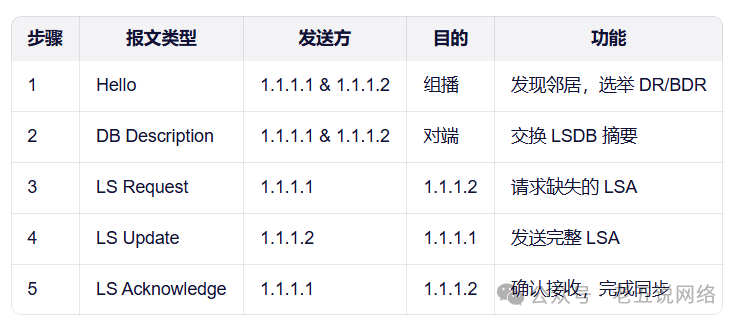

五、总结、完整 LSDB 同步过程
