论文研读与思考 | CONFUSENSE——针对无人机控制系统的隐蔽传感器重配置攻击

hkdmh

玄枢战队-Arcane Hub

2025年12月24日 19:22 陕西

一. 绪论：从瞬态欺骗到持久化重配置

在网络物理系统（CPS）安全领域，针对无人机（UAV）传感器的攻击一直是一个热点。传统的攻击模型主要集中在“传感器欺骗”（Sensor Spoofing）和“信号干扰”（Jamming）。例如，GPS 欺骗需要攻击者持续发射伪造的卫星信号，而声波干扰则利用陀螺仪的共振频率注入噪声。这些攻击有一个共同的缺陷：攻击的时效性完全依赖于攻击信号的持续存在。一旦攻击者停止发射信号，或受害无人机飞出干扰范围，传感器读数通常会恢复正常，系统便能通过故障保护机制（Failsafe）恢复稳定。

本论文提出的 CONFUSENSE 攻击范式，从根本上改变了这一现状。研究团队发现，现代飞行控制器与传感器之间的通信总线（如 I2C、SPI）存在严重的信任缺陷。攻击者无需持续伪造数据，只需单次成功注入一条合法的“配置命令”，即可从根本上改变传感器的工作模式（如进入休眠或大幅降低采样率）。这种改变是持久的（Persistent），即便是攻击者撤离现场，传感器仍会按照错误的配置运行，直至系统断电重启。

CONFUSENSE 的核心在于利用有意电磁干扰（IEMI）或供应链植入，修改传感器的内部寄存器。这种攻击不仅会导致数据中断，更会导致飞行控制器的实时操作系统（RTOS）出现调度异常，从而实现隐蔽的拒绝服务（DoS）甚至精细的对抗性操控。

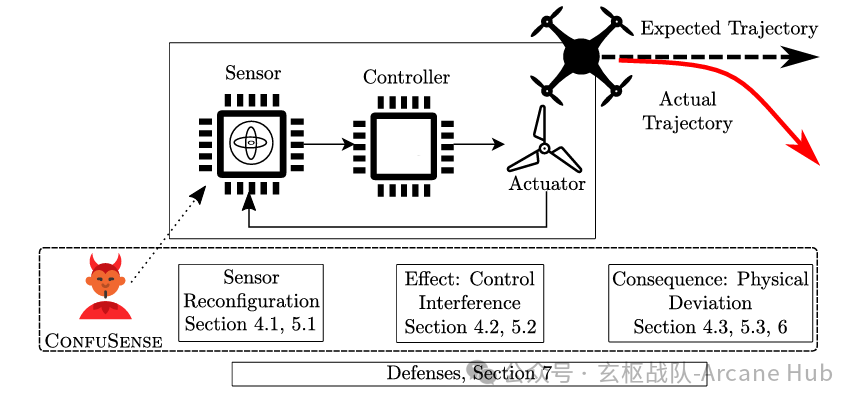

Figure 1: With CONFUSENSE, an adversary remotely recon f igures a flying drone’s onboard sensor (e.g., via IEMI).

该图展示了攻击的宏观流程：攻击者（左下角恶魔图标）通过远程手段（如 IEMI）向无人机机载传感器（Sensor）注入重配置指令。传感器被重新配置后，不再发送正确的读数，导致控制器（Controller）计算出错误的控制指令，最终驱动执行器（Actuator）使无人机偏离预期的黑色虚线轨迹，沿红色实线坠毁或被劫持。

二. 威胁模型与系统架构脆弱性分析

2.1 飞行控制系统的解剖

典型的商用或开源无人机（如运行 ArduPilot 或 PX4 的设备）采用集中式架构。微控制器（MCU）作为大脑，通过各种总线连接感知末梢。

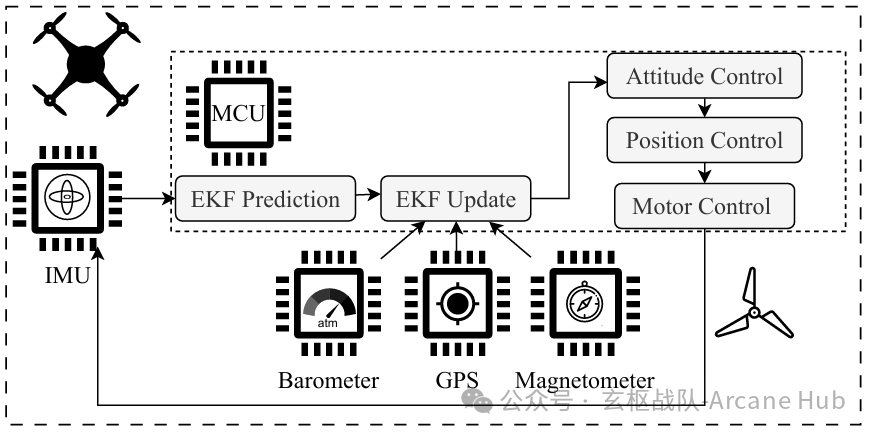

Figure 2: Flight control—sensors, GPS receivers and their contribution to the state estimation.

该图详尽描述了传感器数据在系统内的流转过程：感知层包括IMU（加速度计+陀螺仪）、气压计、GPS、磁力计独立采集数据。数据汇入 MCU 后，进入扩展卡尔曼滤波（EKF）。注意图中区分了 EKF Prediction（预测）和 EKF Update（更新）。这是一个关键细节：EKF 的预测步骤通常由高频的 IMU 数据触发，而更新步骤则依赖 GPS 等低频数据修正；接着融合后的状态（姿态、位置）被送入姿态控制、位置控制算法，最终转化为电机（Motor Control）的 PWM 信号。

2.2 总线协议的“裸奔”状态

传感器与 MCU 之间通常通过 I2C、SPI 或 UART 总线通信。研究指出，这些协议在设计之初仅考虑了嵌入式系统的高效互联，完全缺失了安全属性：传感器无法验证指令是否来自合法的 MCU；总线上的数据完全明文传输；为了适应不同应用（如手机、手环），通用的 MEMS 传感器芯片（如 MPU6050, BMI055）保留了丰富的可编程寄存器。

这种架构缺陷使得任何能够物理接入或电磁耦合到总线的攻击者，都拥有了与 MCU 同等的“管理员权限”。

三. 攻击实现：物理层注入与信号操纵

3.1 IEMI 注入实验台构建

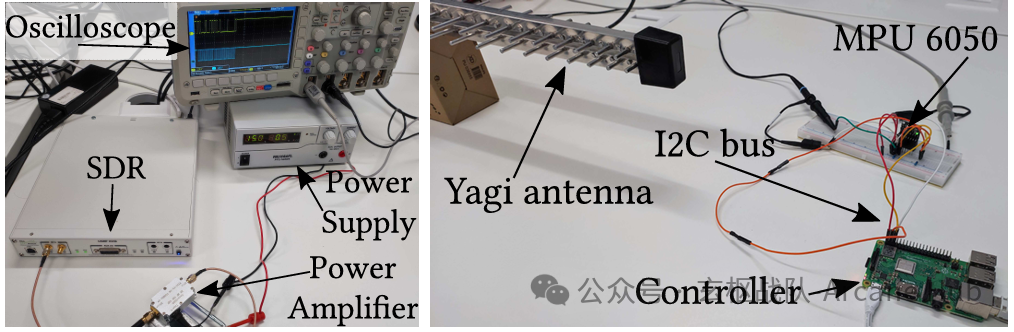

Figure 3: IEMI injection testbed.

为了验证攻击可行性，作者搭建了一套低成本的攻击验证系统：

左侧展示了软件无线电（SDR USRP X310），用于生成特定的射频波形；信号经过功率放大器（Power Amplifier）增强。右侧使用高增益的八木天线（Yagi Antenna）定向发射电磁波；目标是连接了 IMU 的树莓派（模拟飞行控制器），并连接了示波器以捕捉总线波形。

3.2 信号注入原理

I2C 总线由时钟线（SCL）和数据线（SDA）组成。IEMI 攻击的原理并非简单的噪声覆盖，而是利用电磁感应在导线上产生感应电压。当感应电压超过逻辑电平阈值时，原本的低电平（0）会被翻转为高电平（1），或者干扰时钟信号的时序。

作者发现，通过在 120MHz 至 150MHz 频段（最佳频率 126MHz）注入信号，可以在 10cm 距离内精确修改总线上传输的数据包。

3.3 两种致命的重配置策略

攻击者并不需要随意破坏数据，而是通过注入合法的 I2C “写寄存器”指令，实施以下两种策略：

策略 A：传感器挂起（Sensor Suspension）

这是最直接的拒绝服务攻击。攻击者向传感器的电源管理寄存器（Power Management Register）写入特定值，强制传感器进入休眠模式。

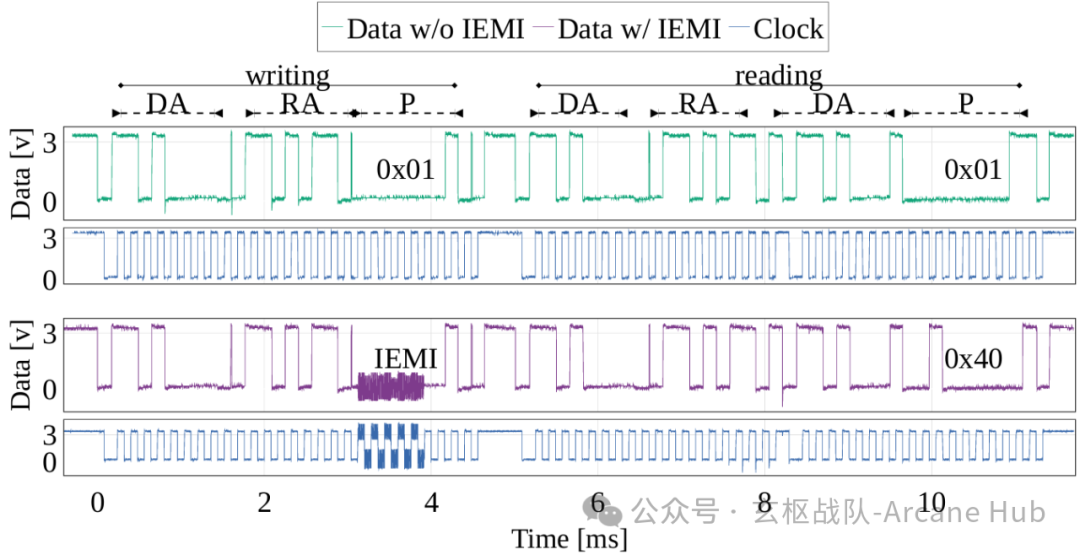

Figure 4: I2C bus oscilloscope capture.

此图是示波器捕获的电压轨迹，横轴为时间，纵轴为电压。

攻击前总线正在传输正常的读写信号，攻击瞬间紫色区域显示了 IEMI 信号的注入窗口，持续约 800µs（5 个时钟周期）。此后，原本写入寄存器的数据包 Payload 从 0x01（正常模式）被篡改为 0x40（挂起/休眠模式），传感器接收到该指令后，立即停止采样，后续读取操作只能得到无效数据。

策略 B：采样频率降级（Sampling Frequency Reduction）

这是一种更为隐蔽且危害更大的攻击。攻击者修改传感器的采样率分频寄存器（Sample Rate Divider），将传感器的工作频率从数百赫兹强制降低到极低水平（如 10Hz）。

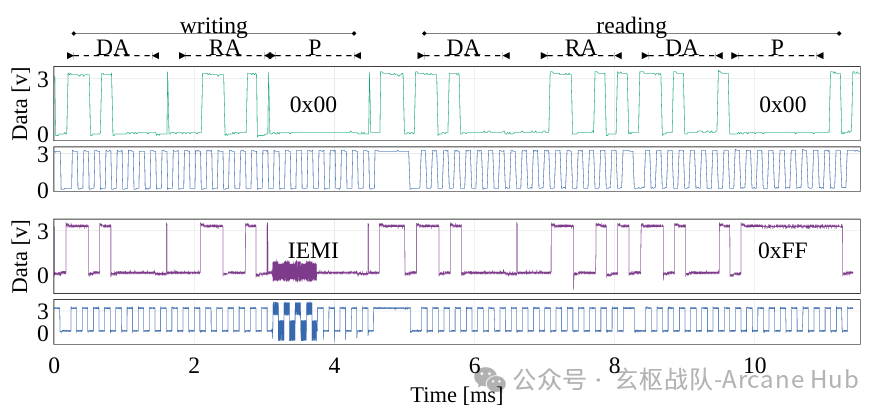

Figure 5: Sensor sampling frequency modification via IEMI attack on MPU6050.

与 Figure 4 类似，该图展示了针对频率寄存器的攻击。

IEMI 信号（紫色部分）在 4 个时钟周期内（640µs）将写入 Payload 的值从 0x00（无分频，最高速）篡改为 0xFF（最大分频）。对于 MPU6050 传感器，写入 0xFF 意味着采样率将被降低至约 31.25Hz。这不仅减少了数据量，更对飞控系统造成了深远的级联影响（详见后文）。

3.4 本地总线劫持验证

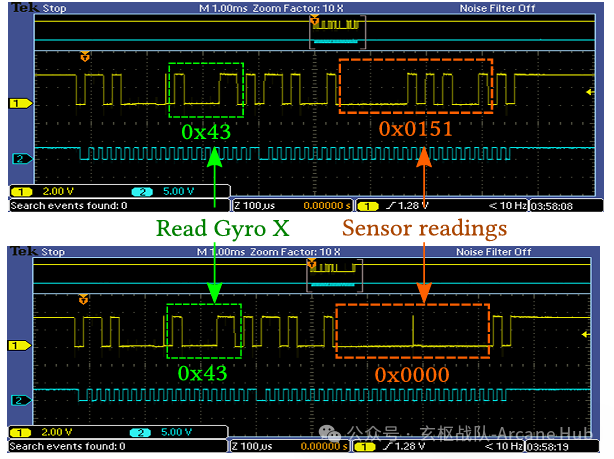

Figure 6: Reading Gyro X on the shared bus.

除了远程 IEMI，作者还验证了基于本地植入（如恶意硬件）的攻击效果：

上图（攻击前）：MCU 发送读取 Gyro X 轴指令 0x43，传感器正常返回有效读数 0x0151;下图（攻击后）：攻击者注入重配置指令后，传感器不再更新数据，返回全零值 0x0000。这证实了攻击成功切断了数据流。

四. 控制干扰机理：从数据异常到系统失稳

4.1 攻击对控制理论模型的破坏

论文利用控制理论对攻击进行了形式化描述。在离散时间线性系统中，传感器的观测值是状态反馈的基础。CONFUSENSE 攻击引入了攻击变量，使得控制器接收到的观测值发生畸变。

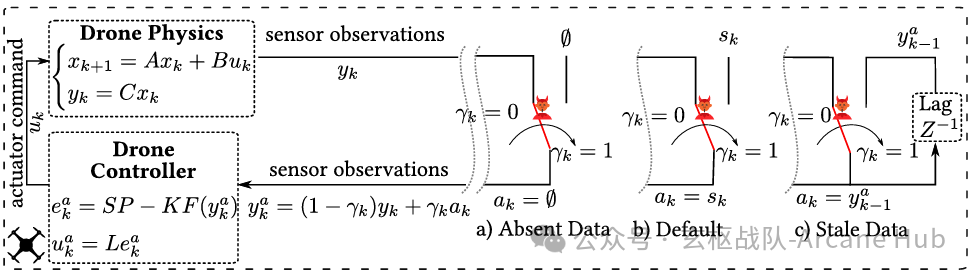

Figure 7: CONFUSENSE attack abstraction.

该图精炼地总结了三种攻击后果，Absent Data（数据缺失）：。传感器完全停止响应，控制器读不到任何数据。这对应于传感器被彻底禁用的情况。Default Data（默认值）：（常数）。传感器进入错误状态，持续输出固定的默认值（如 0 或最大量程）。Stale Data（陈旧数据）：。传感器停止更新，但通信接口仍保持活跃，控制器每次读取到的都是最后一次采样的“僵尸数据”。

图中右侧的反馈回路展示了这些错误数据如何通过 EKF 和 PID 控制器，最终导致执行器输出错误的控制量。

4.2 硬件层面的响应差异

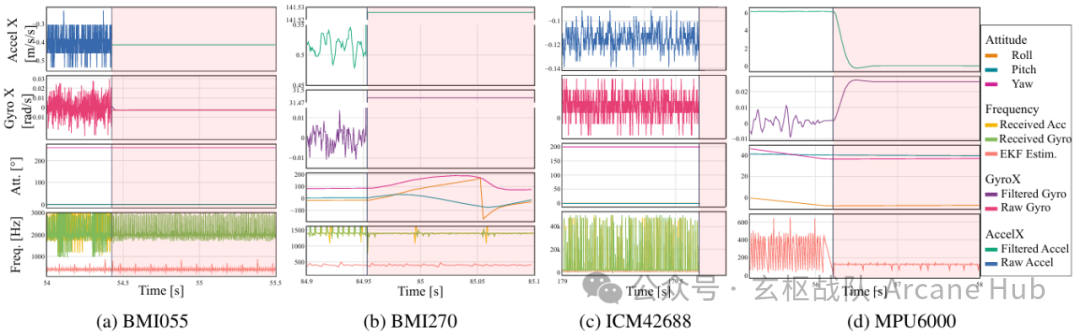

Figure 8:Suspend attack behavior on the four tested IMUs.

这是一个极具价值的对比图，横跨四个子图 (a)-(d)，红背景区域表示攻击生效期：

(a) BMI055：加速度计（第一行蓝色）完全停止输出（Absent），陀螺仪（第二行粉色）输出固定值。值得注意的是，系统的 EKF 频率（第四行绿色）并未受影响，保持在高位。

(b) BMI270：这是最危险的情况之一。加速度计和陀螺仪均开始输出异常巨大的固定值（如 141.53 m/s²），导致姿态解算（第三行）认为无人机正在剧烈翻滚。

(d) MPU6000：输出接近 0 的默认值，且数据频率出现显著抖动和下降。

4.3 致命发现：RTOS 调度器死锁

这是本论文最深刻的发现之一。在分析 ArduPilot 固件源码并结合实验现象后，作者揭示了一个软件架构层面的重大漏洞。

现代飞控系统通常运行在实时操作系统（RTOS）上，任务调度极其严格。ArduPilot 的主循环（Scheduler Loop）在设计上存在一种同步阻塞机制：它会等待 IMU 的新数据以触发 EKF 的预测步骤。

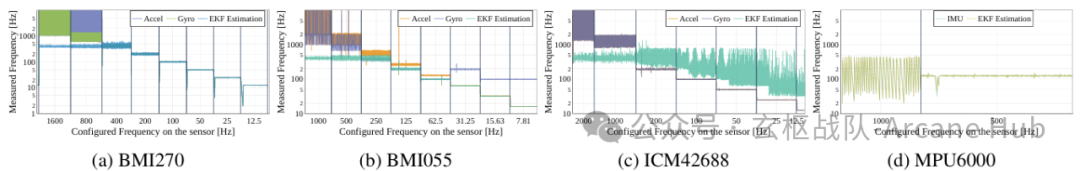

Figure 9:Dependency between the IMU sampling frequency and theattitude estimation frequency.

该图揭示了“频率重配置攻击”的毁灭性打击：图表横轴为被攻击者篡改后的传感器配置频率，纵轴为系统实际测得的 EKF 更新频率。

观察四张子图可以发现，当传感器频率被降低到系统预设的 400Hz 以下时（如 100Hz, 50Hz, 12.5Hz），系统的 EKF 频率（黄色线）也随之等比例下降。

这意味着攻击者不仅仅是减少了传感器数据，而是实际上“拖慢”了整个飞行电脑的运行速度。由于 CPU 花费大量时间等待 IMU 数据，导致通信任务、故障检测任务、日志记录任务全部被延迟。这种“时间维度的攻击”让传统的超时检测机制完全失效，因为检测器本身也被降速了。

五. 物理后果评估：仿真与实测

5.1 轨迹偏差分析

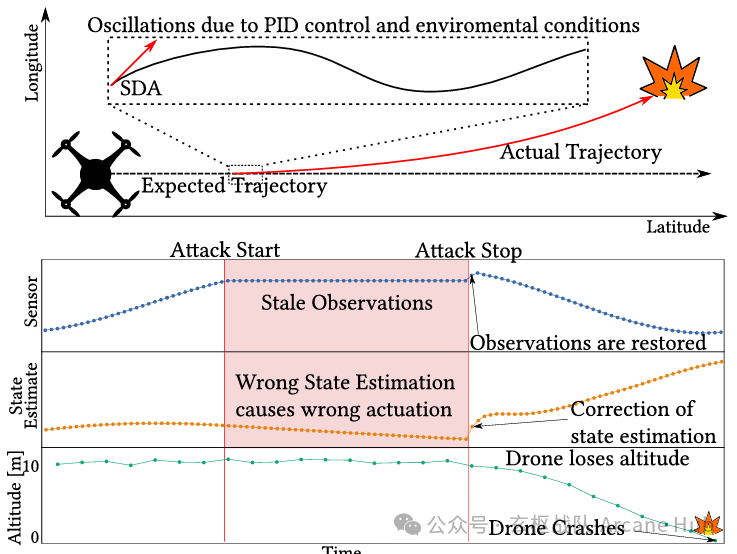

Figure 10: Motivating example, a drone flies on a straight trajectory.

攻击导致的轨迹偏差示意图

上图（俯视轨迹）表示无人机原定沿虚线飞行。攻击开始（SDA点）后，由于传感器数据异常，姿态估计出现偏差，无人机开始侧向漂移（红色实线）。

下图（高度剖面）红色背景区域表示攻击持续期。在此期间，由于收到陈旧或错误数据（Stale Observations），状态估计值（State Estimate）与真实值逐渐解耦。当攻击停止或导致失控时，无人机试图修正错误（Correction），但往往为时已晚，导致高度骤降并坠毁（Drone Crashes）。

5.2 故障保护机制的局限

作者统计了不同数据异常模式下的坠毁率和检测率：

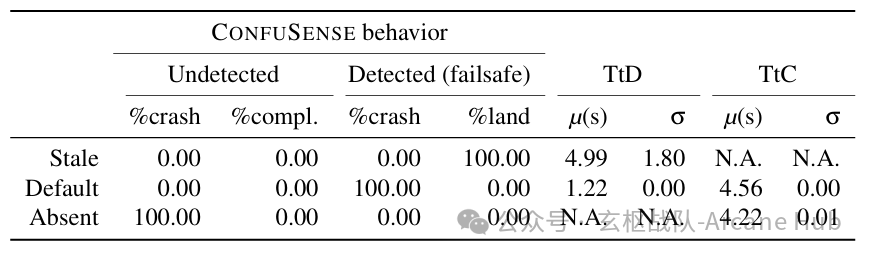

Table 1: Emulation of CONFUSENSE attack with Ardupilot SITL.

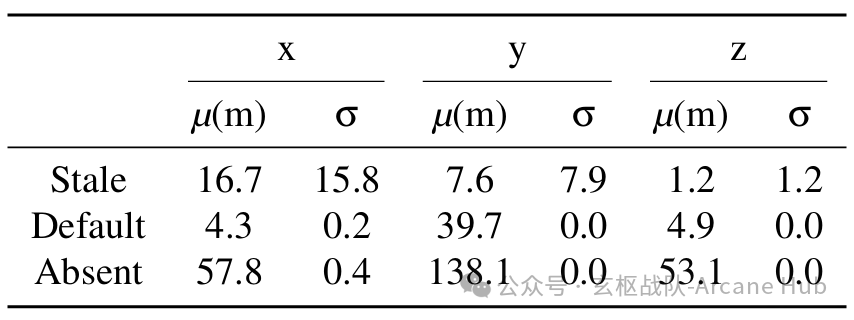

Table 2: Emulation of CONFUSENSE with Ardupilot SITL.

ArduPilot 的 EKF 故障保护通常能检测到这种情况（方差为 0），并触发紧急降落。但在触发前，无人机平均会偏离航线 1-16 米。

Default/Absent Data（默认/缺失数据）则是最致命的。由于数据完全错误且持续，或者数据完全消失导致调度器阻塞，故障保护机制往往无法及时触发。实验显示，在此类攻击下，无人机 100% 坠毁，且在坠毁前的偏差可达 138 米（如 Absent Data 模式下）。

六. 进阶威胁：基于强化学习的对抗性操控

6.1 攻击合成框架

作者将攻击过程建模为一个马尔可夫决策过程（MDP）。

Agent（攻击者）通过观察无人机的状态，决定在当前时刻是否激活攻击（）。

Environment（环境）则包含物理引擎（PyBullet）和 ArduPilot 固件。为了加速训练，使用了 CRIU（用户态检查点/恢复工具）技术。

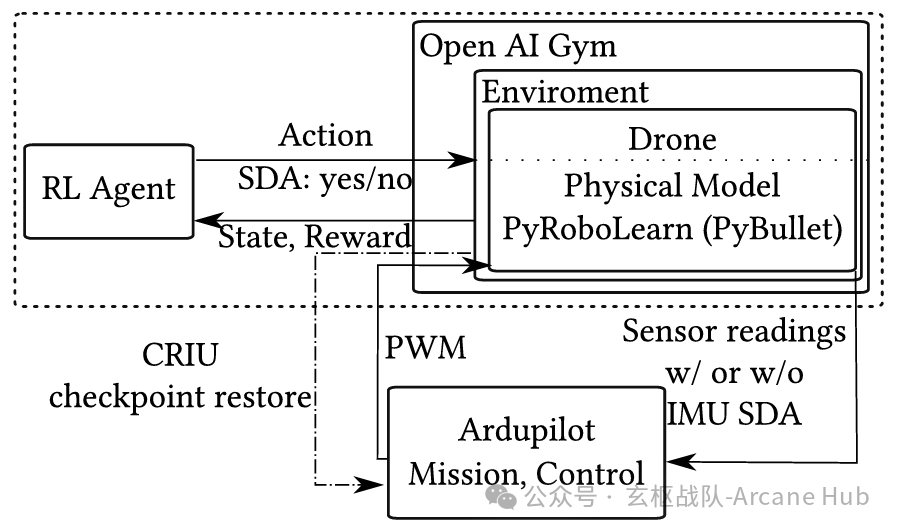

Figure 11: Controllable attack synthesis framework

左侧是 RL Agent，它向环境输出动作（Action: 是否攻击 SDA 线）。右侧是环境，通过 UDP 接口与 ArduPilot 通信，并反馈状态（State）和奖励（Reward）。这种闭环训练使得 AI 能够探索出人类难以设计的攻击时序。

6.2 奖励函数与训练效果

训练的目标是引导无人机飞向目标点，同时避免触发故障保护或翻机。奖励函数距离目标越近奖励越高；触发 Failsafe 或翻转则给予重罚。

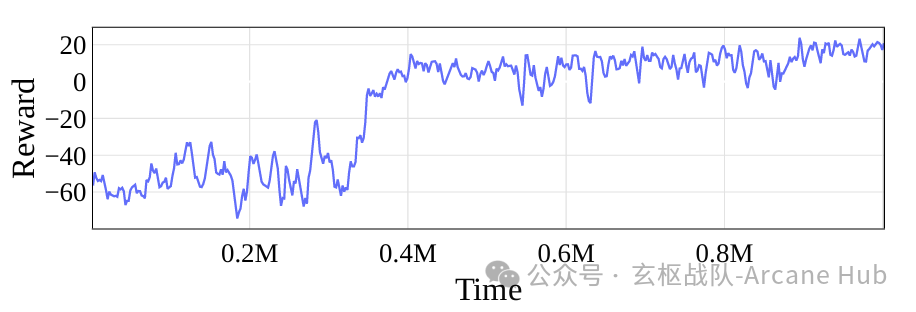

Figure 12: Attack synthesis: training reward, 1M iterations (∆Dist).

横轴为训练迭代次数（百万次），纵轴为平均奖励值。可以看到，随着训练进行，奖励值稳步上升。这表明 Agent 逐渐学会了“潜行”——即在不触发警报的前提下，通过间歇性干扰来微调无人机的姿态。

6.3 操控实战演示

最终的训练结果令人震惊。攻击者成功实现了对无人机的定向诱导。

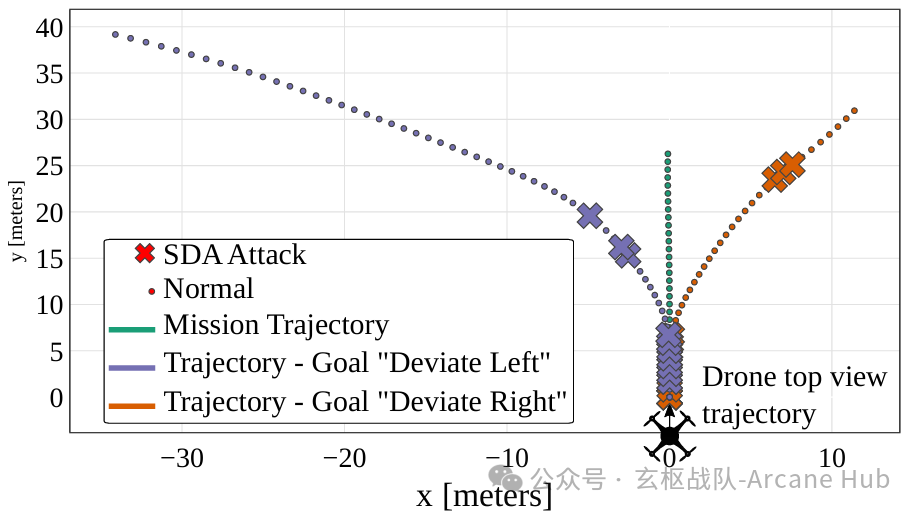

Figure 13: Drone Traces, the attack synthesis learned policy.

该图清晰展示了三条轨迹：

Mission Trajectory（绿色）：无人机原本计划的直线飞行路径。

Deviate Left（紫色）：攻击者设定左侧为目标点。图中紫色叉号表示攻击触发的时刻。可以看到，Agent 通过精准的间歇性攻击，成功迫使无人机向左转弯。

Deviate Right（橙色）：同理，Agent 成功诱导无人机向右转弯。

这一结果证明，CONFUSENSE 已经超越了简单的干扰，具备了劫持（Hijacking）的能力。

七. 检测防御与未来展望

7.1 现有防御体系的崩塌

研究评估了当前最先进的无人机安全监视器 M2MON。M2MON 旨在通过监控 MCU 的内存映射 I/O（MMIO）访问模式来检测异常。

然而，CONFUSENSE 对 M2MON 实现了降维打击：攻击者是通过 IEMI 或总线直接修改传感器，MCU 的读取指令本身是合法的，因此 MMIO 访问序列没有异常。如前所述，频率重配置攻击导致 RTOS 整体变慢，M2MON 作为运行在 MCU 上的软件任务，其检测逻辑也被迫延迟执行。因而，在面对挂起攻击时，M2MON 的检测准确率从正常情况下的 0.9999 暴跌至 0.0002，基本完全失效。

7.2 防御建议

针对这一新型威胁，作者提出了多层面的缓解措施：

根本解决之道是在传感器总线中引入认证机制（如 HMAC），防止未授权的寄存器写入。但这需要更新硬件标准，成本较高；另外，改进 ArduPilot 的驱动设计。不再被动等待数据，而是建立一个独立的、高优先级的定时任务，周期性地轮询关键配置寄存器（如采样率、电源管理），一旦发现配置被篡改立即重置。

解除调度耦合，重新设计 RTOS 调度器，切断主循环与传感器数据的强同步关系，防止传感器故障拖慢整个系统；针对 IEMI 攻击，加强机身的电磁屏蔽设计，特别是在总线排线处增加屏蔽层。

八. 结论

CONFUSENSE 攻击的研究揭示了无人机生态系统中一个长期被忽视的隐患：对外部传感器配置状态的盲目信任。

通过简单的物理层注入，攻击者可以持久地改变传感器的物理特性（如采样率），进而利用软件架构中的调度缺陷，实施难以检测的控制回路破坏。更令人担忧的是，结合强化学习技术，这种破坏可以转化为精确的对抗性操控。这项工作不仅在技术上实现了突破（如 IEMI 注入与 RTOS 漏洞的结合），更为未来的 CPS 安全设计敲响了警钟：安全不仅仅是保护数据流，更要保护系统的配置状态与时间基准。
