地(县)级调度中心监控系统主要包括调度自动化(包括监控和数据采集(SCADA)、电力系统高级应用软件(PAS)、调度员培训模拟等)、 配电网调度自动化、负荷管理、电能量计量、调度生产管理、继电保护、故障信息管理、水库调度自动化、调度地理信息、电力调度数据网络及其他业务系统(如雷电监测、气象信息、变电站视频监视、配网生产抢修指挥等)，根据安全分区原则，结合调度中心应用功能模块的特点，将各功能模块分别置于控制区、非控制区和管理信息大区。

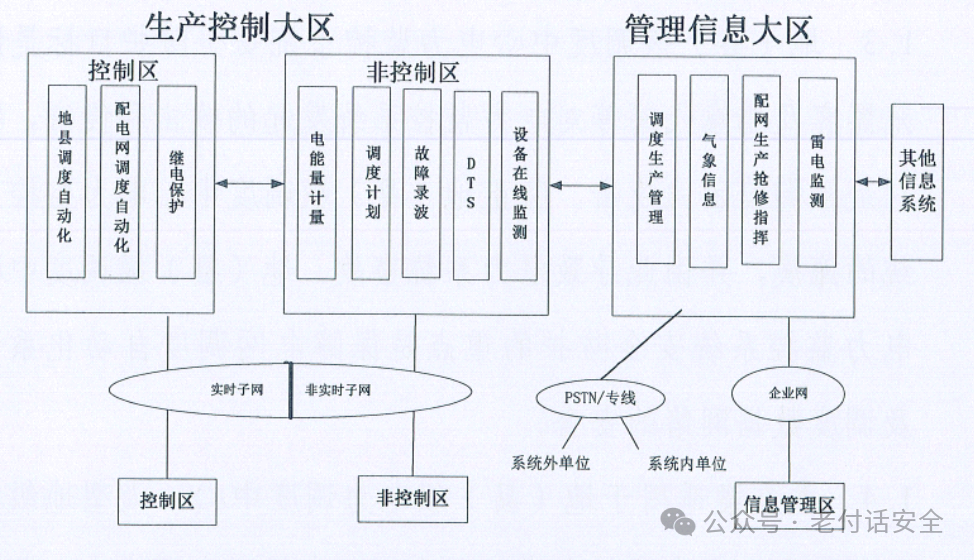

地(县)级调度中心监控系统典型结构：

随着技术的发展，地(县)级以上调度中心监控系统以及功能模块 都会发生较大的变化，特别是在智能电网建设的过程中，上述所列系 统大多都集成为一个整体，并统称新一代电网调度控制系统。典型的 新一代电网调度控制系统，通常包含一个基础平台和实时监控、调度 计划和调度管理三类应用构成。

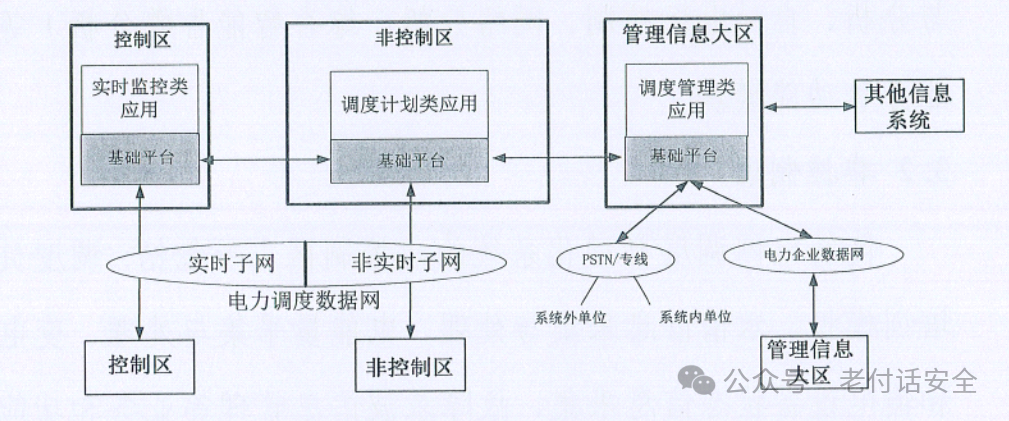

新一代地(县)级调度中心调度控制系统典型结构示意图：

地(县)级调度中心传统电力监控系统业务功能安全分区表：
