机房内怎么估算光纤使用长度，每次估算不是长了就是短了，好难受！

原创

你信任的

网络技术联盟站

2025年12月16日 14:53 江苏

公众号：网络技术联盟站

在机房干久了，你一定遇到过这种场景：

光纤刚插上，一头到位，另一头差 30 厘米；

或者更惨——算多了，盘成一坨“光纤方便面”，运维巡检一看就想骂人。

很多同事都会说一句话：

“光纤长度，真不好算。”

但说实话，光纤长度不是算不准，而是大多数人压根没“按工程方式”去算。

今天这次分享，我不讲厂商宣传、不讲教科书公式，就站在一个常年泡在机房、被光纤教育过无数次的老网工视角，把这件事彻底讲清楚。

为什么机房里的光纤长度，总是算不准？

先说结论：

不是你数学不好，而是你漏算了“工程变量”。

在机房里，光纤从来不是“点到点”的直线，而是：

• 有路径
• 有高度
• 有弯曲
• 有冗余
• 有未来变更预期

而多数人估算时，只考虑了其中一两项。

常见的三种“错误估算法”

错误一：拿卷尺量“平面距离”

最经典的错误：

• A 机柜到 B 机柜，地面量 6 米
• 心想：那就 6 米光纤吧

结果插上发现——

还没爬到 ODF，就已经用完了。

原因很简单：

你量的是二维距离，而光纤走的是三维路径。

错误二：只算“主路径”，不算“上下机柜”

很多人会算：

• 水平走线：5 米
• 好，买 6 米光纤

但你忽略了：

• 从交换机端口 → 理线架
• 理线架 → 垂直走线槽
• 垂直槽 → ODF 托盘
• ODF 托盘 → 适配器

这些“垂直距离 + 设备内部距离”，加起来往往 1～2 米起步。

错误三：刚好到位，零冗余

这是最危险的一种：

• 插上刚好
• 看起来很完美

但现实是：

• 光纤没有活动余量
• 稍微动一下设备就拉紧
• 时间一长，接口应力增大，衰减慢慢上来

工程里，“刚好够” ≈ “迟早出问题”。

先统一一个认知：机房光纤不是“线”，是“工程材料”

你必须先接受一个事实：

光纤长度估算，本质是工程规划，而不是买跳线。

它至少同时满足 5 个目标：

1. 能走完整路径
2. 不拉紧、不悬空
3. 弯曲半径合规
4. 有维护余量
5. 不影响美观和气流

只要你按这个思路算，准确率立刻上一个台阶。

标准机房里，一根光纤到底“走了多远”？

我们用一个最常见场景拆解。

场景设定

• 同一排机柜
• A 柜交换机 → B 柜 ODF
• 机柜高度：42U
• 顶部走线槽

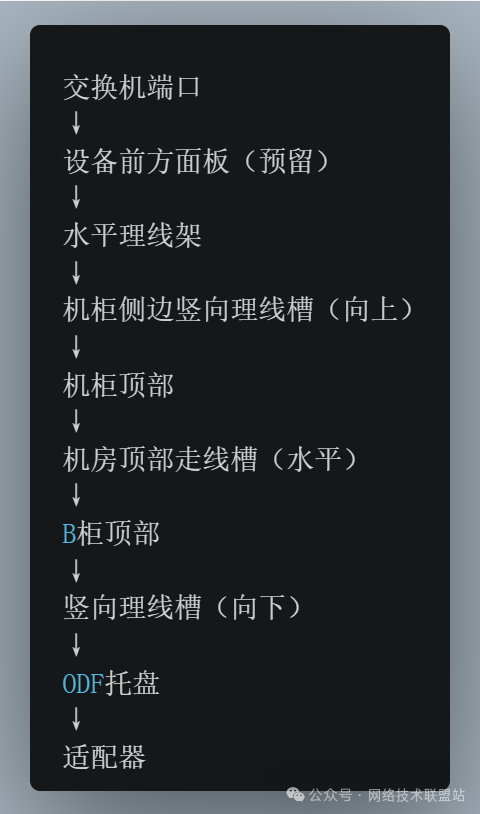

光纤真实路径

你会发现：

真正的路径，是“U型 + Π型 + 垂直回落”的组合。

一个可落地的光纤长度估算方法（核心）

下面这套方法，是我在多个机房反复用下来，基本不翻车的版本。

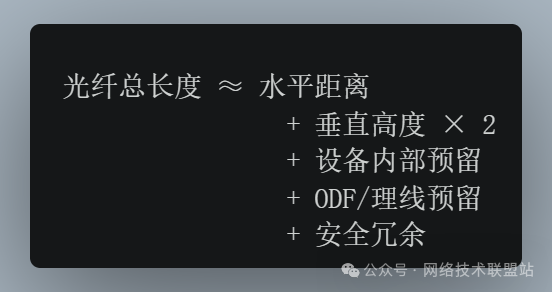

公式先给你

接下来，我们一项一项拆。

五个必须单独计算的“长度组成部分”

① 水平距离（最容易算，也最容易被高估信心）

怎么量？

• 不量地面
• 不量直线
• 量的是：走线槽里的实际距离

建议做法：

• 沿着走线槽走一遍
• 用卷尺、激光测距、甚至按地砖数

同一排机柜，每多 1 个机柜，约增加 0.6～0.8 米

---

② 垂直高度（90% 的人少算）

从交换机端口到顶部走线槽，再从顶部下到 ODF。

一般估算：

• 交换机在中上部：约 1.5～2 米
• 顶部到 ODF：再 1.5～2 米

垂直部分 至少 3 米起步

---

③ 设备内部 & 理线预留（被忽视的“暗长度”）

包括：

• 端口到理线架的绕线
• ODF 托盘内盘绕
• 出纤保护长度
• 普通交换机：0.5～1 米
• ODF 托盘：0.5 米以上

合计：1～1.5 米

---

④ 工程安全冗余（不是浪费，是救命）

这是很多新人最抗拒的一项。

“多出来的不是浪费吗？”

答案是：

不冗余，后期改一次，浪费更多。

建议冗余规则：

• 机柜内：+0.5 米
• 跨柜：+1 米
• 跨排：+2 米

---

⑤ 弯曲半径的“隐性长度”

光纤不是电线：

• 单模光纤最小弯曲半径 ≈ 30mm
• 多模略小，但也不能硬折

每一个合规弯曲，都会“吃掉”你几厘米长度。

工程上一般直接体现在：

整体再 +5%～10%

---

为什么你总是差一点点？

场景复盘

• A 柜到 B 柜，间隔 3 个机柜
• 顶部走线
• ODF 在 B 柜中部

计算过程

1. 水平距离

• 3 × 0.7 ≈ 2.1 米

1. 垂直高度

• 上 + 下 ≈ 3.5 米

1. 设备 & 理线

• ≈ 1.2 米

1. 安全冗余

• ≈ 1 米

1. 弯曲余量（10%）

• ≈ 0.8 米

总计：约 9.5 米

你如果买 10 米，基本稳；你如果买 7 米，100% 不够。

不同场景下的快速估算口诀

同柜设备互连

设备高度 × 2 + 1 米

一般 3～5 米足够

---

同排机柜互连

机柜数 × 1 米 + 5 米

---

✔ 跨排机柜互连

排距 × 2 + 机柜数 + 6 米起

---

核心到汇聚（固定链路）

宁愿偏长，不要极限

• 多 1 米没事
• 少 10 厘米是事故

为什么“买标准长度”比“精确长度”更合理？

很多人追求：

“我能不能刚好买 9.2 米？”

老实说，在机房里意义不大。

工程实践建议：

• 常备：3 / 5 / 10 / 15 米
• 90% 场景都能覆盖
• 少量特殊链路再定制

标准长度 + 合理冗余 = 最优解

让光纤“看起来就很专业”的最后三点建议

1. 冗余要盘在“该盘的地方”

• ODF
• 理线架
• 不是塞设备后面

1. 光纤标签一定要贴

• 长度
• 去向
• 端口

1. 每次估算，写在施工记录里

• 下次你会感谢自己
