【免杀研究】PE文件植入后门之CodeCave

原创

红队安全圈

红队安全圈

2025年12月21日 15:12 重庆

Code Cave（代码洞穴）是一种隐蔽的PE文件后门植入技术。它利用编译器在PE文件中生成的未使用字节区域，如对齐填充、节区间隙，注入恶意代码而不增加文件体积，从而某些场景下规避静态检测

一、核心原理

通过分析PE文件的结构，找到合适的Codecave区域，将恶意代码或自定义功能代码注入其中。注入后，通过修改PE文件的控制流（如跳转指令、函数调用等），使程序在运行时能够执行注入的代码，同时尽量保持原程序的正常功能，避免程序崩溃

二、实现效果

• • 零体积增长：后门隐藏于现有节区，文件大小与哈希值不变，规避一些特征码识别
• • 动态触发：程序运行时自动执行恶意载荷（如反向连接、文件操作），而表面功能正常
• • 免杀优势：传统添加新节区方法更容易被检测，CodeCave可一定程度降低发现概率

三、实操步骤

下面手把手演示操作，修改一个大家都很熟悉的 ssh 连接工具 putty.exe，在它里面植入计算器的 shellcode，受害者打开这个 putty.exe 的时候自动弹出计算器，实战中把计算器换成恶意后门的 shellcode

1. 确定目标地址(Hook Point)

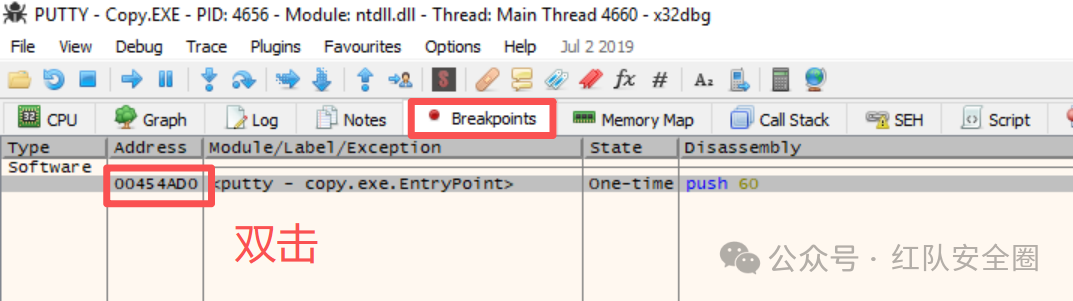

在 xdbg 调试工具打开 PE 文件，确定程序中想植入后门逻辑的地址（例如，程序入口点 EP 或某个关键函数开头），观察程序流程，定位到目标指令地址(Hook_Addr)，一般x32dbg打开程序会默认在入口点打了断点，在”Breakpoints”页面下直接双击断点就会跳转到”CPU”页面对应的位置，比如下图中的 0x00454AD0

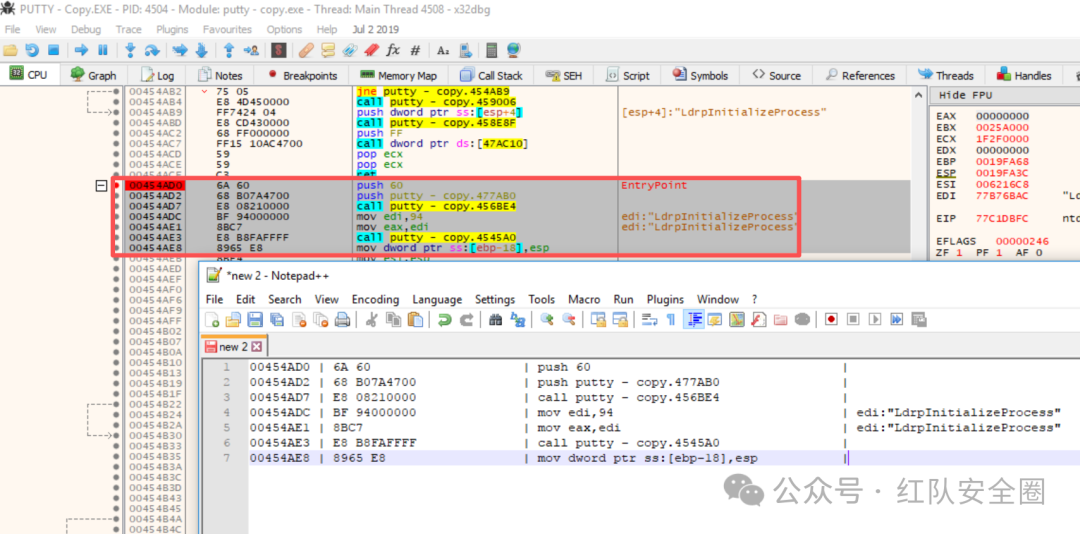

记录这个地址和该地址以及下面几行的内容，Ctrl+C复制暂时保存到文本里，以便后续恢复

2. 准备 Shellcode

CS/MSF等生成payload，用脚本转成shellcode，这里以打开计算器为例

3. 寻找Code Cave(代码洞穴)

有很多小工具可以自动化发现 codecave，这里我为了演示原理，就手动查找

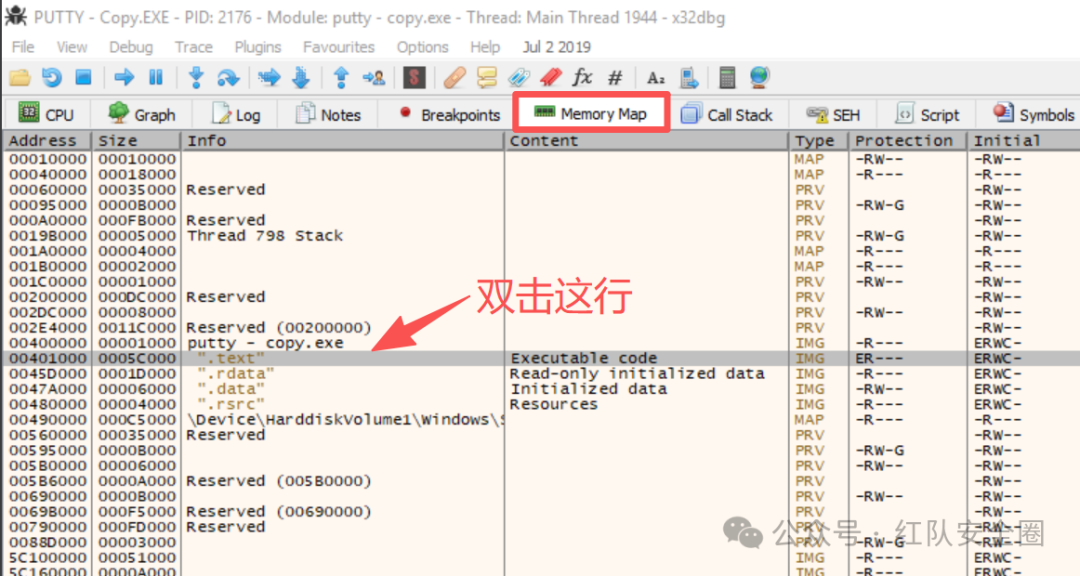

找到一段足够长的连续空闲内存区域来存放Shellcode，一般先在.text段中搜索，可以先通过MemoryMap页面找到程序的.text段，双击进入到CPU页面对应的位置

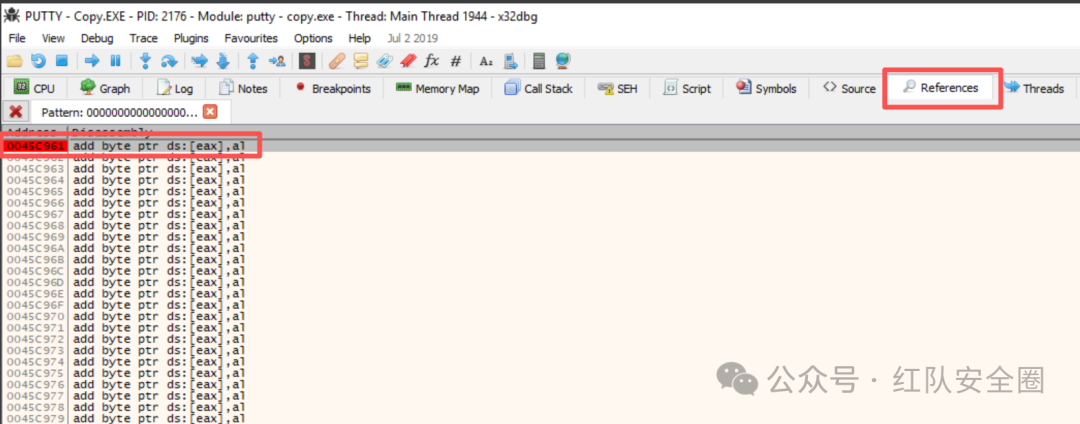

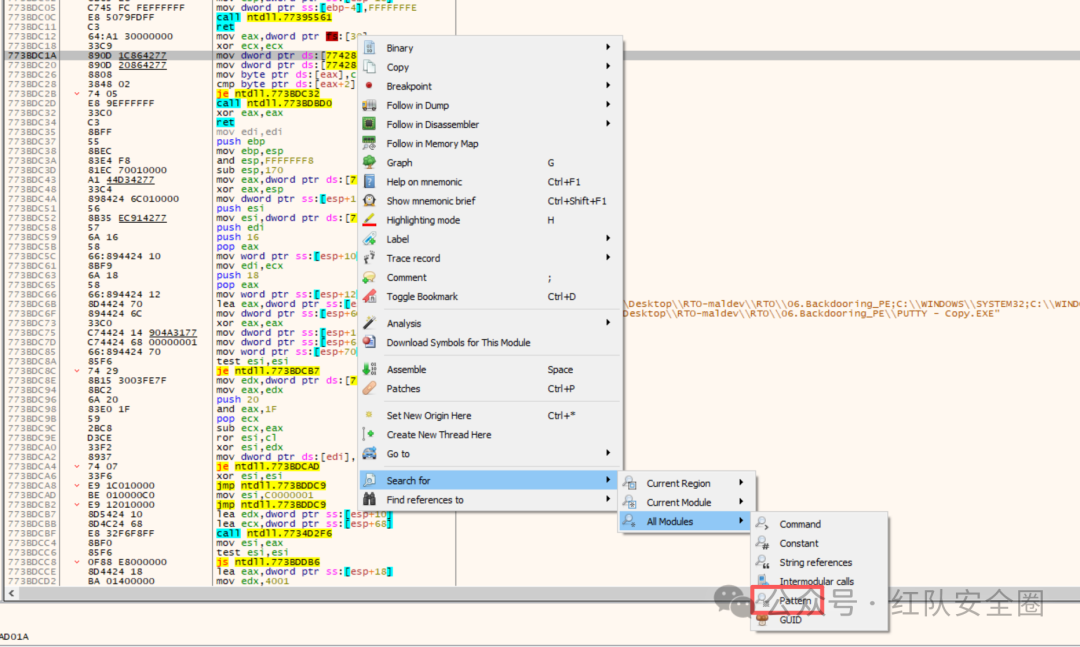

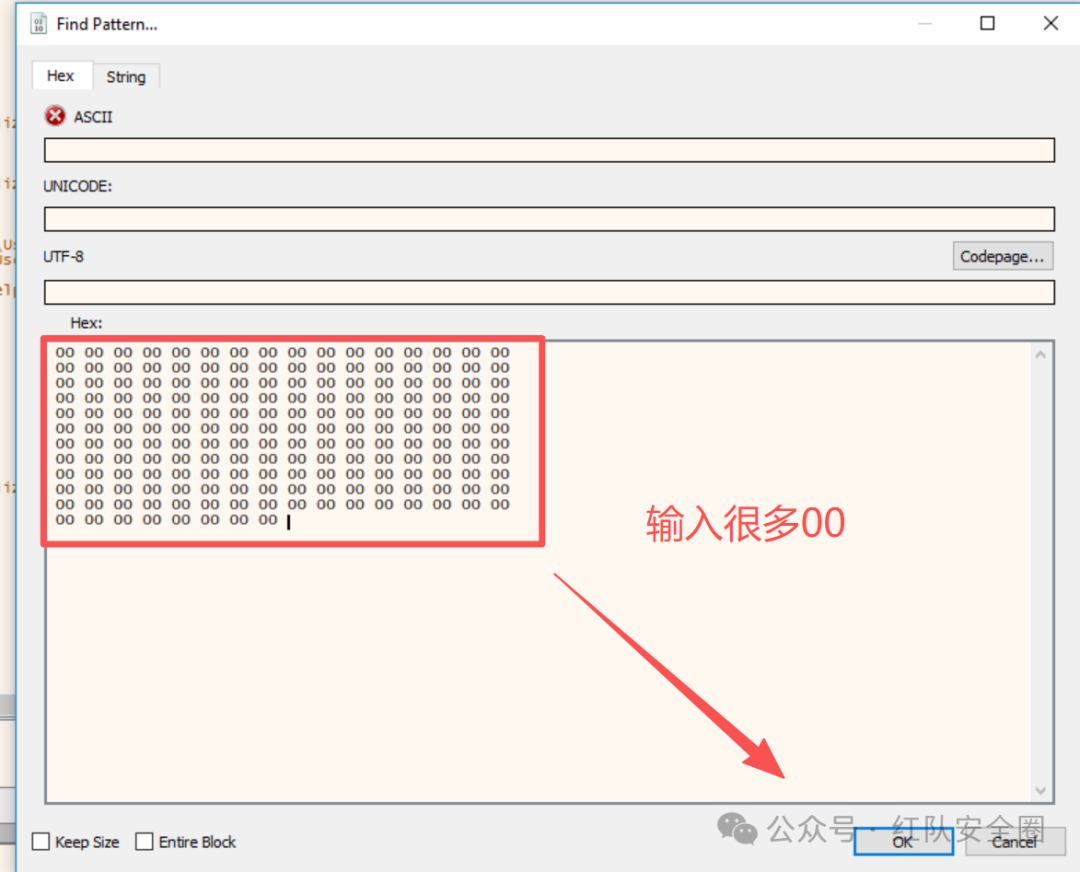

然后在CPU页面该位置处右键 -> searchfor -> CurrentRegion -> Pattern -> Hex输入框，搜索的很长串00字节，多按一些00，确保搜到的区域长度大于 shellcode 的长度。或者直接拉到CPU页面的最下面，程序的最后面通常可能会有未使用的空区域点击OK搜索后进入到References页面，可以看到搜索到了全是原程序未使用的代码洞穴区域，双击左侧的地址进入的CPU页面对应的位置

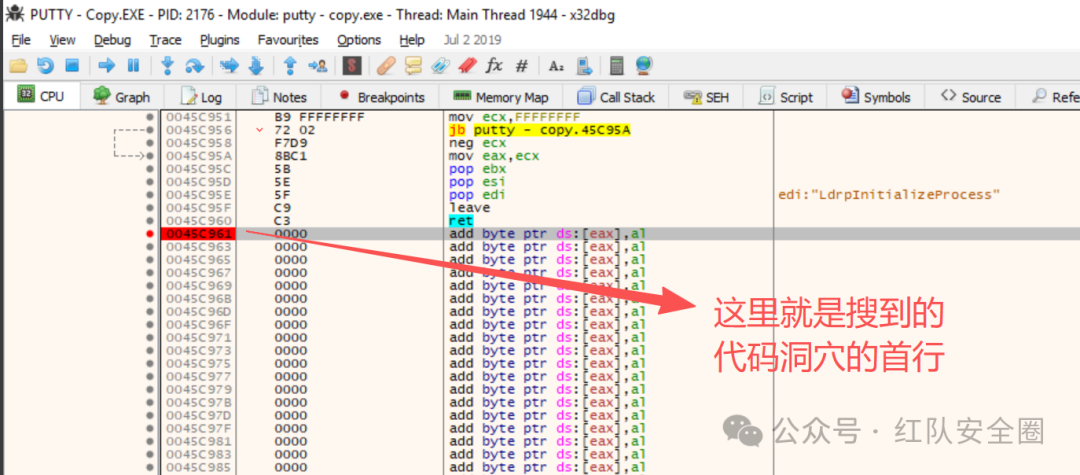

比如下图的 0x0045C961 就是代码洞穴的首行

4. 跳转到Code Cave

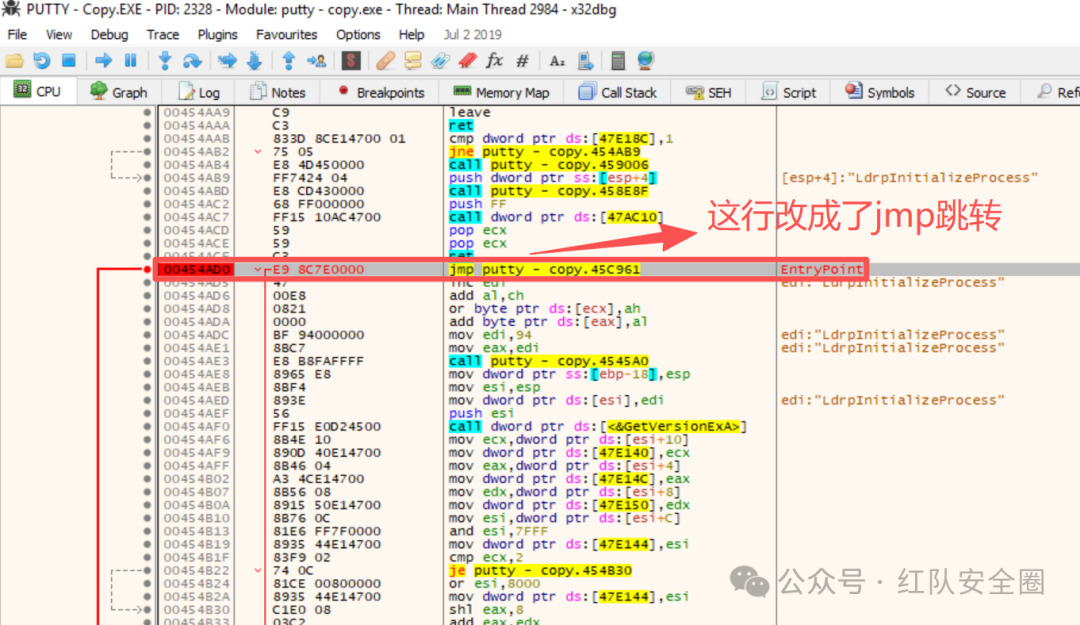

在第1步的hook地址那一行0x00454AD0，右键 Assemble (或者空格键) 输入jmp指令跳转到第3步获取到的代码洞穴，假设就跳转到代码洞穴的第一个的内存地址

jmp 0x0045C961

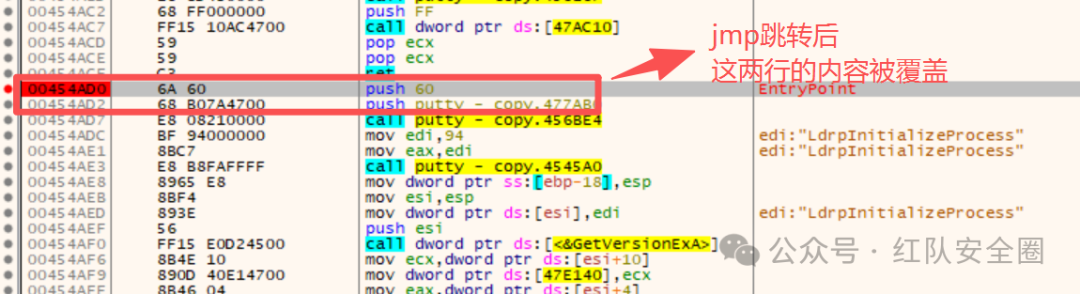

jmp命令需要占用5个字节，也就是原始的 0x00454AD0 到 0x00454AD4 处的内容被覆盖了，后续需要恢复

5. 保存上下文

在执行shellcode之前，先要在 Code Cave 的第一条指令处，右键 Assemble (或者空格键) 输入使用指令保存 CPU 状态，写下面两行，备份通用寄存器和标志寄存器的状态，注意64位的程序稍有不同

# 32位
pushad
pushfd

# 64位
64位需手动push
pushfq

6. 注入 Shellcode

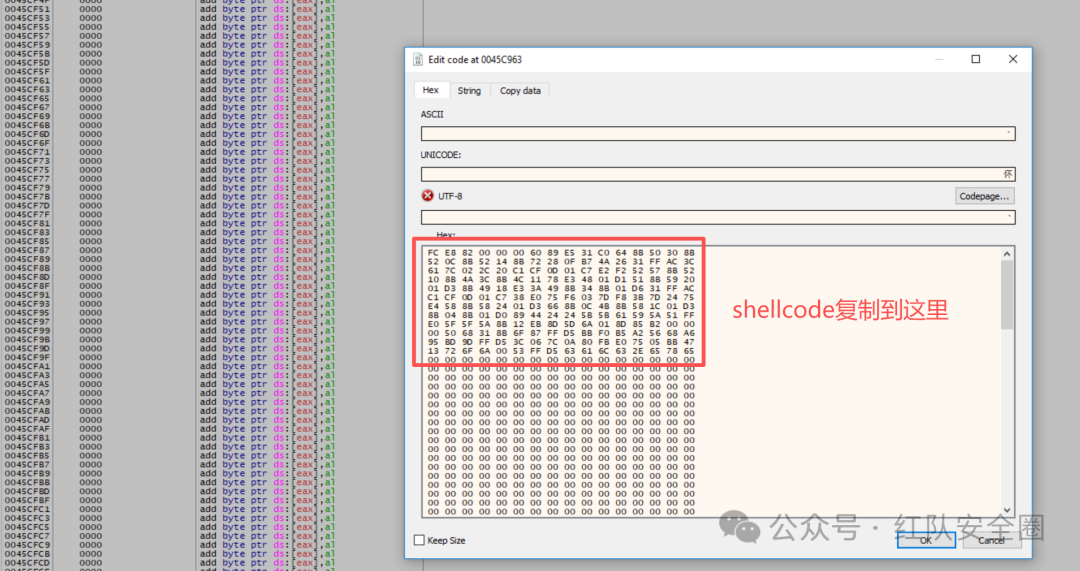

将第2步准备好的 Shellcode 机器码写入CodeCave中，从上一步pushfd的下面一行开始，选中尽可能多的00行，右键 -> Binary -> Edit，把shellcode复制到Hex区域保存，可以加一些断点一步一步运行看看效果

可能出现的情况：

比如shellcode运行后，主程序突然直接结束了，xdebug的界面直接空白，这可能是shellcode结束时调用了类似exit退出的东西，导致整个程序直接结束，而没有继续运行后面的代码。因此需要找到具体是哪一步退出，在shellcode的汇编代码的部分找到所有的call调用，都打上断点，一步一步运行调试，看到哪一步调用导致程序退出

有个取巧的办法，直接跳过这个call调用，跳过让程序导致终止退出的代码。

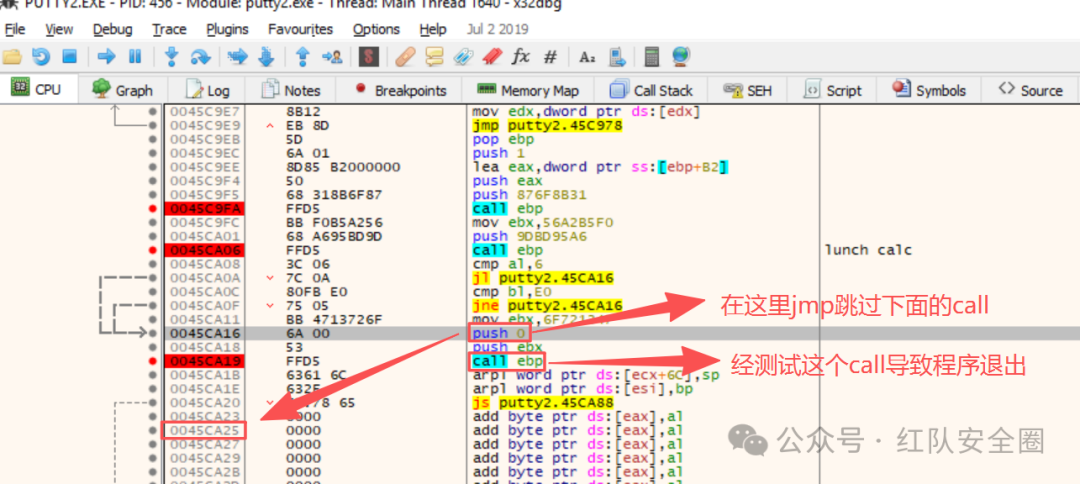

下面这个例子，从顶部到0x0045CA20都属于刚刚复制进来的shellcode，然而经过测试运行到0x0045CA19这个call调用的时候，程序终止了，因此可以在它的前面，比如0045CA16这一行执行一个jmp语句，跳到下面的00区域：jmp 0x0045CA25，这样就不会执行那个导致程序终止的call，然后再进行后续的操作即可

注意由于强制jmp，属于非正常结束，提前脱离了 Code Cave 的执行流，要隔离后面的代码块，至少隔开1个空行(00)，而不是紧接着的0x0045CA23，防止执行错误

为了保证最高的可靠性，一个健壮的 Code Cave 注入结构应该始终包含清晰的阶段划分，这样做的效果是：

1. 1. 强制对齐： 确保 Shellcode 结束后，指令指针指向的第一个有效指令是 popfd
2. 2. 防止截断： 避免 Shellcode 的最后一条机器码不小心“溢出”到 popfd 的第一个字节

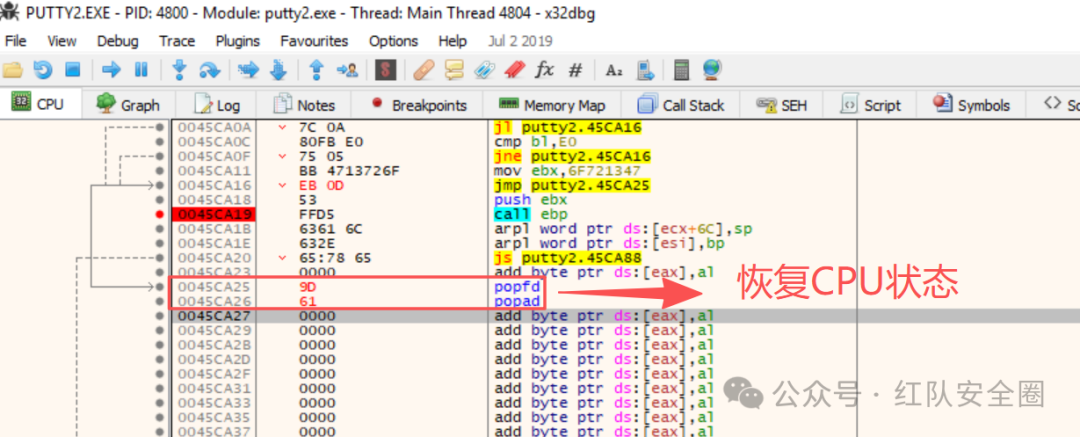

7. 恢复上下文

在 Shellcode 执行完毕后，要恢复 CPU 的原始状态，紧接第6步在shellcode的下面(Code Cave区域)恢复通用寄存器和标志寄存器的状态，写下面两行

# 32位
popfd
popad

# 64位
popfq
64位需手动pop

8. 恢复原始命令

在shellcode和恢复CPU状态的末尾，也就是第7步的最下面插入原始命令，因为第4步在原Hook_Addr地址插入jmp(5个字节)跳转语句时覆盖了两行内容，现在要还原回去

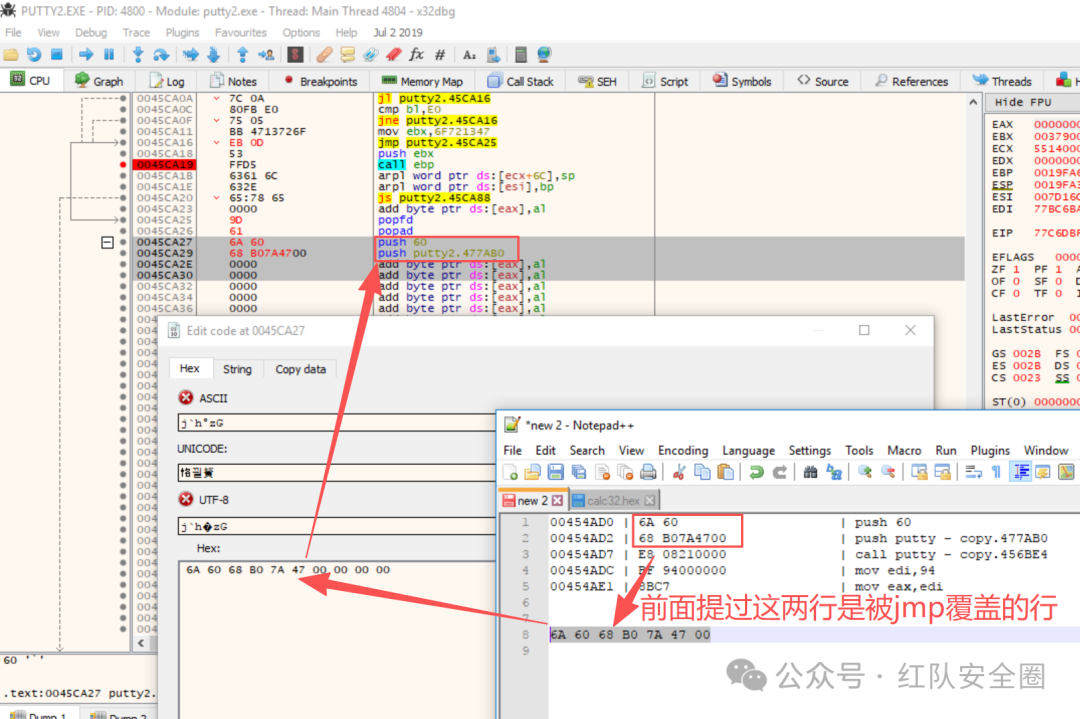

多选中要修改的空白行，右键Binary -> Edit，在Hex输入框粘贴原始的Hex值，即第1步中备份的内容

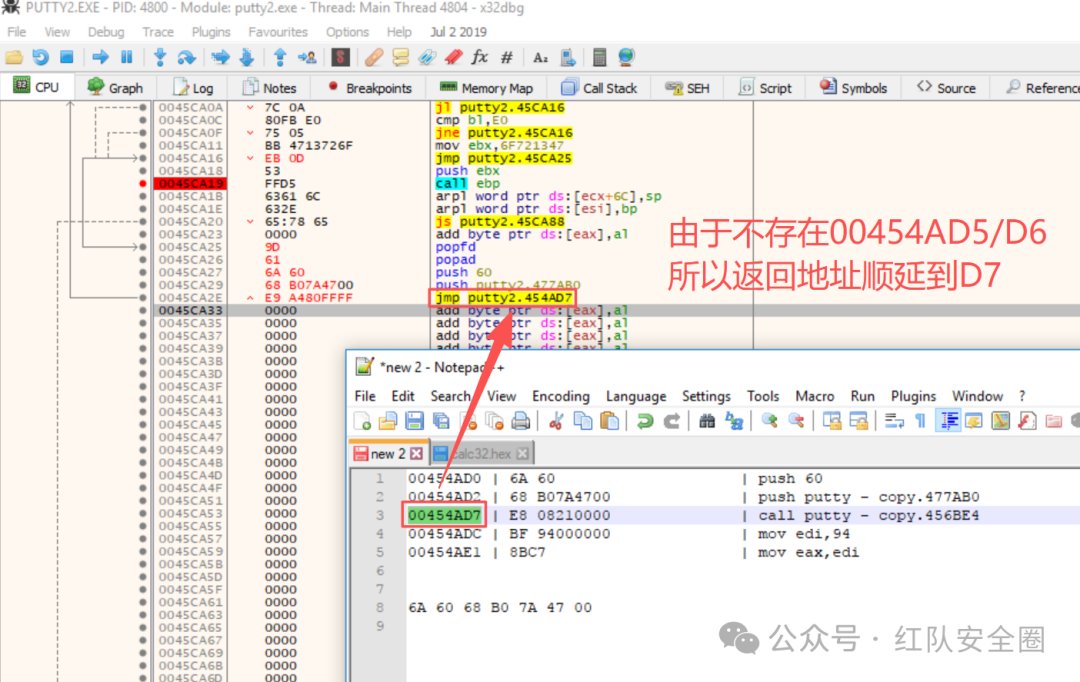

9. 注入返回跳转

首先要确定跳回去的内存地址，hook地址从 0x00454AD0 开始jmp(5个字节)，返回地址本应该是 0x00454AD5，但原始指令没有 0x00454AD5 和 0x00454AD6，由于指令修复的原因，返回跳转的地址就是 00454AD7

正确的 原始返回地址 = Hook地址 + JMP补丁长度(5字节) + 跳过未使用的字节

所以紧接着第8步，写一条jmp跳转，跳转到原程序流程，将控制权还给原始程序，确保原始程序流程逻辑不被破坏

jmp 0x00454AD7

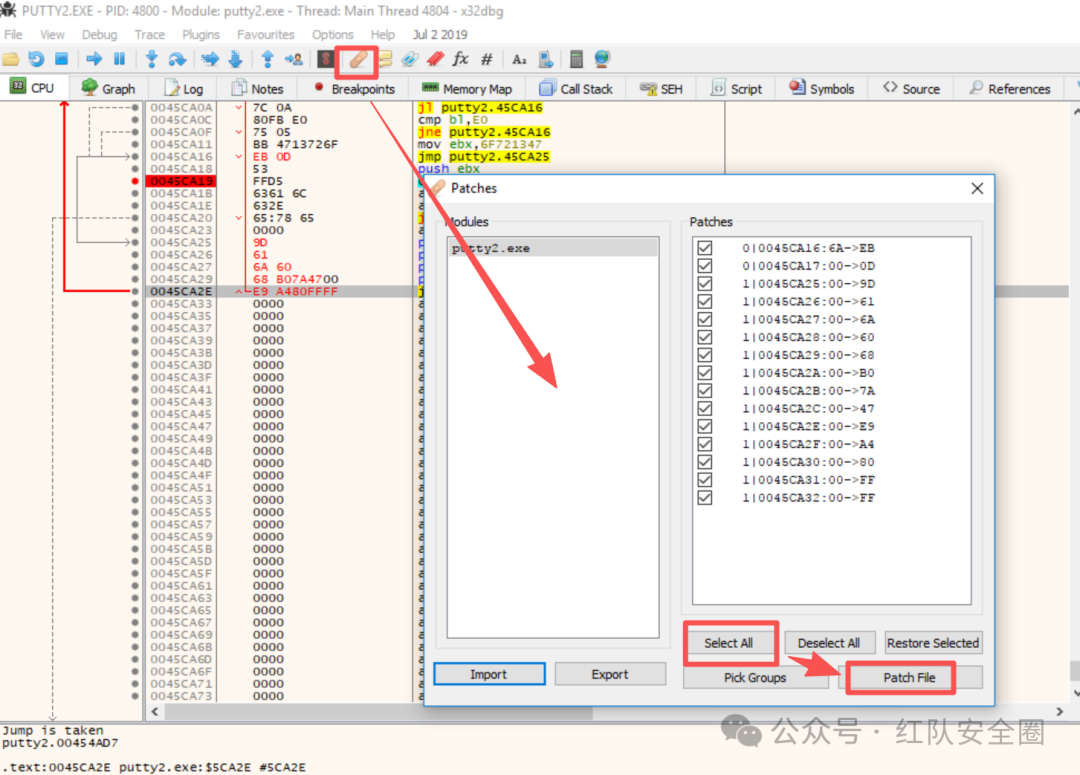

10. 保存补丁

在CPU页面右键选择 Patchs，点击Select All 全选，点击Patch File 保存为新的 EXE 文件，这样就将所有的修改（Hook_Addr 处的 JMP 和 Cave_Addr 处的代码等等）永久写入磁盘文件

最终输出的新文件就是被注入了 shellcode 的 putty.exe，发给受害者运行，对方打开的时候自动运行恶意后门，同时原 putty 的功能不受影响
