不拆闪存也能抽固件：BD Alaris 8015 输液泵的活体 JTAG

原创

黑卷
黑卷

黑卷的IoT攻防日记

2026年10月30日 22:03
上海

去阅读

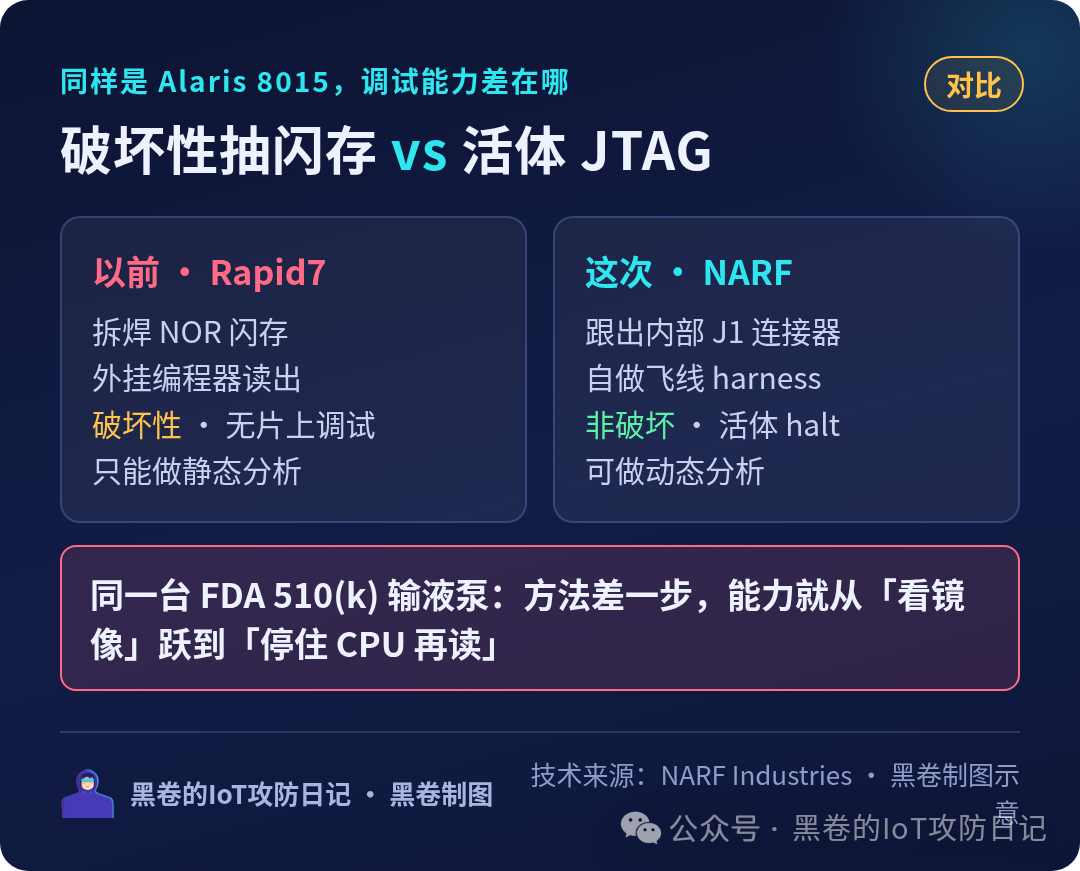

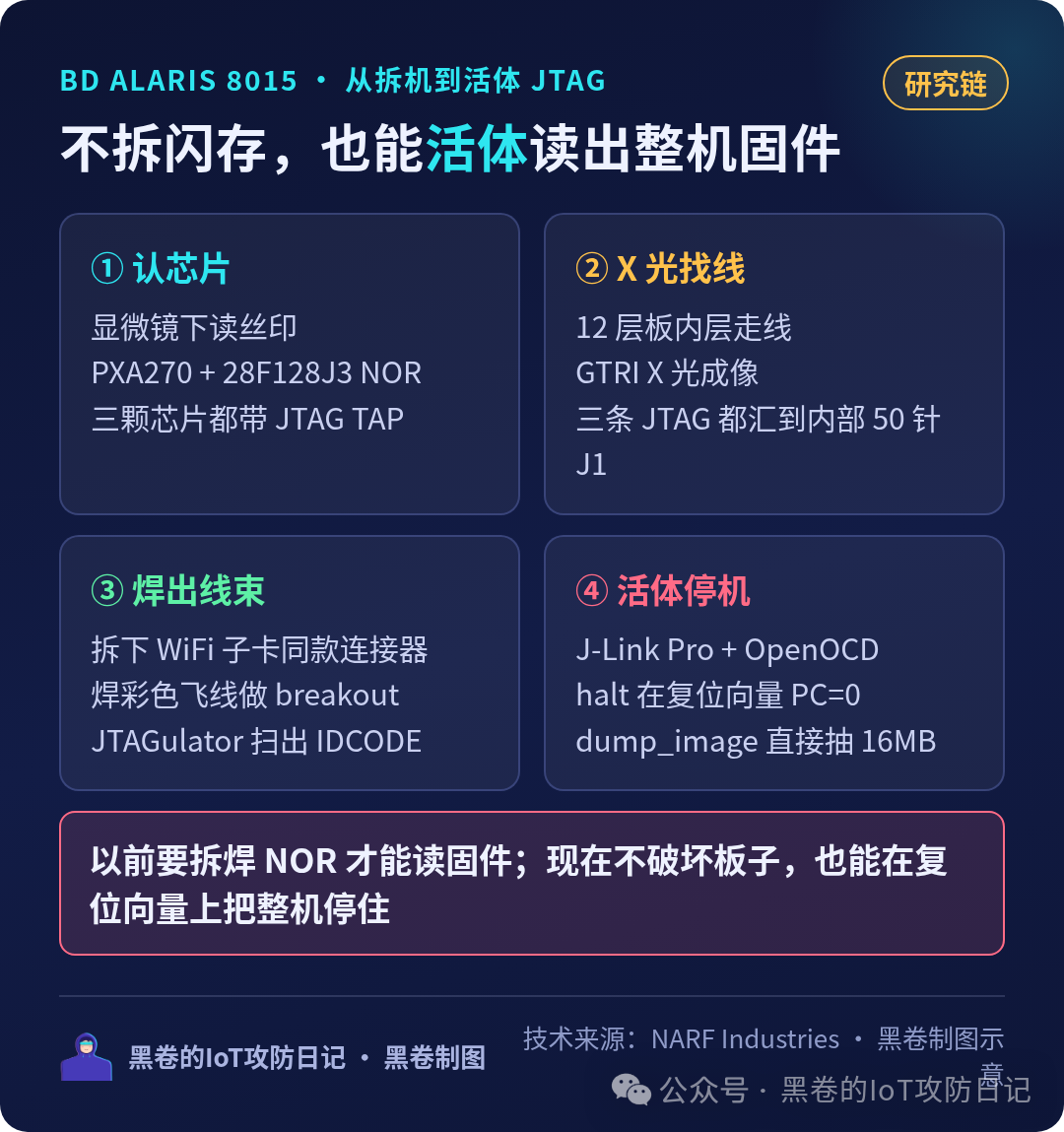

以前要读 Alaris 8015 输液泵的固件，公开做法是把 NOR 闪存拆焊下来，外挂编程器硬读——板子废掉，也拿不到片上调试。NARF Industries 这次换了路子：顺着 12 层板的内层走线，把埋在内部连接器里的 JTAG 揪出来，用 Segger J-Link 把 PXA270 停在复位向量，整机 16MB 镜像直接 dump。

目标是 CareFusion / BD 的 Alaris 8015 PCU（Point of Care Unit）——医院里常见的大容量静脉输液泵控制单元，FDA 510(k) 过审的医疗设备。研究在 ARPA-H UPGRADE 项目下完成，目的很明确：拿到完整固件镜像，并摸清板上能做动态分析的调试口。

研究用了多台物理样机，而且刻意把\"破坏性操作\"和\"活体目标\"拆开：闪存抽取在一台板上做，芯片盘点和 JTAG 连续性测试在第二台同款逻辑板上做，真正的活体 JTAG 起机则留给第三台还能正常开机的整机。这样即便拆球、焊飞线翻了车，也不会把唯一一台能跑的设备弄废——医疗设备研究里，这种分工几乎是标配。

一、先认芯片：三颗带 JTAG 的家伙

拆机后，在立体显微镜下把主要 IC 的丝印逐个读出来。跟这次研究直接相关的有五颗：

处理器

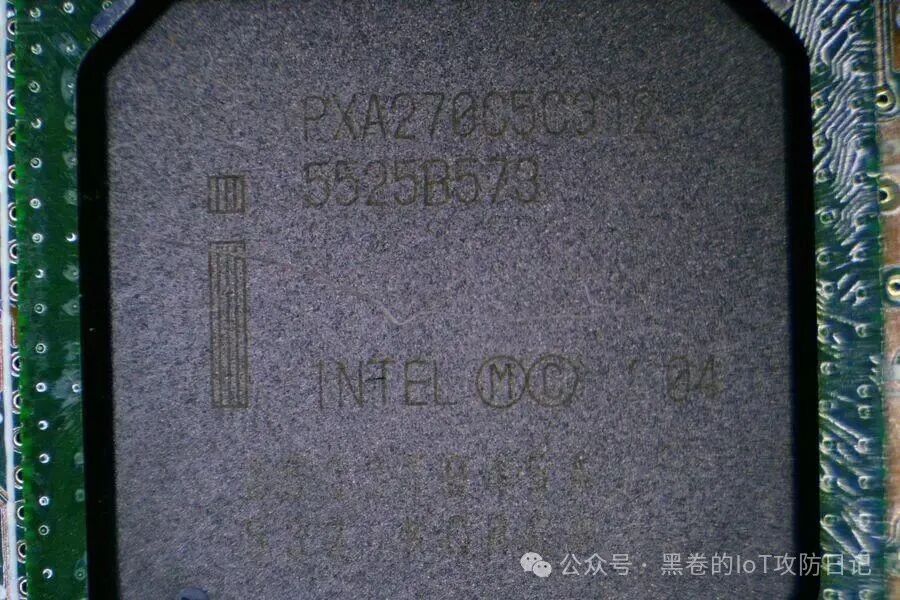

：Intel PXA270C5C312（23×23 mm、360 球 PBGA）——XScale ARMv5TE 应用处理器
* NOR 闪存

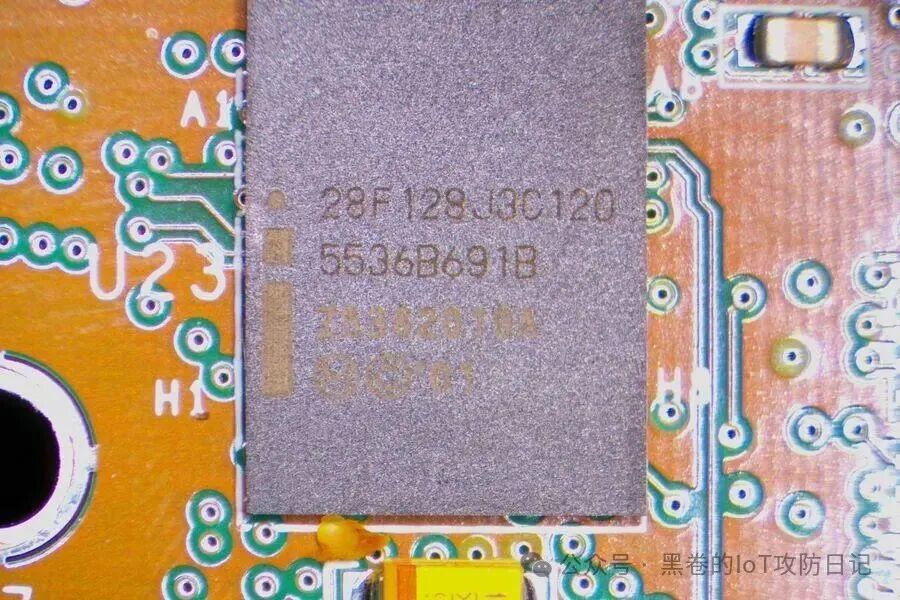

：Intel 28F128J3（128 Mbit，BGA64）
* SDRAM

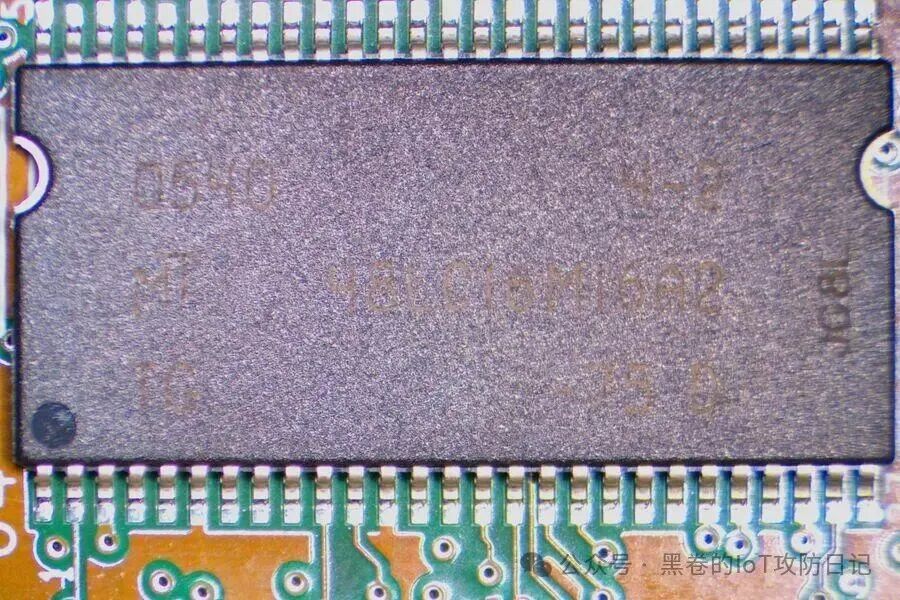

：Micron MT48LC16M16A2（256 Mbit）
* 带 PSD 的 MCU

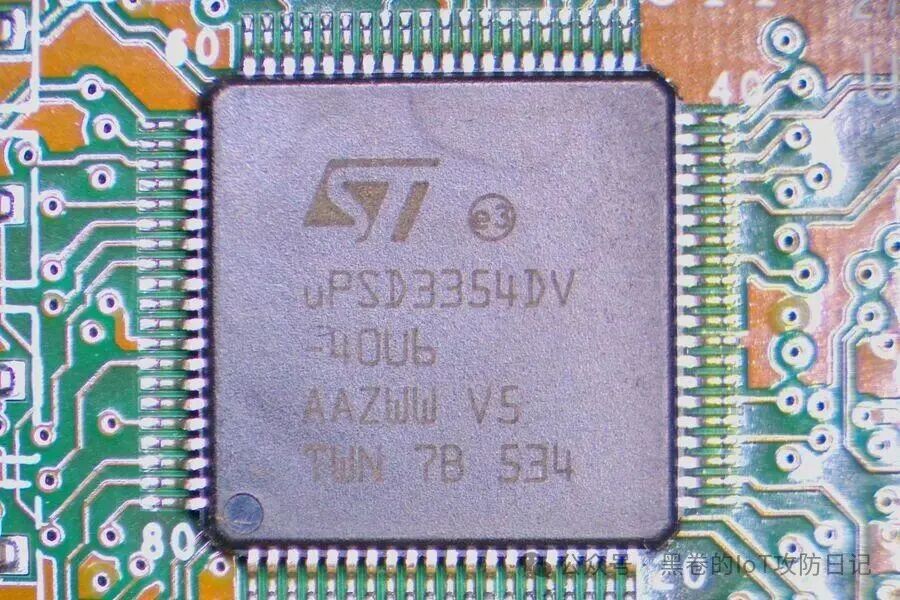

：ST uPSD3354DV-40U6（另一台样机上是 TI MSP430F5418A）
* CPLD

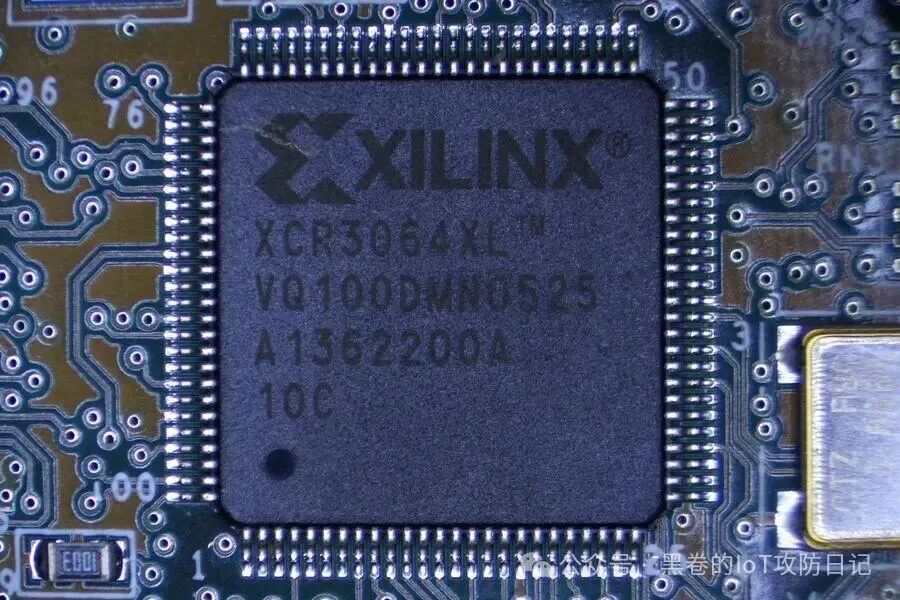

：Xilinx XCR3064XL-10VQ100

PXA 系列原本是 Intel 的，2006 年卖给了 Marvell，所以不同版本数据手册上的厂商名会跳来跳去——但球位没变。

这三颗——PXA270、uPSD、CPLD——各自都有独立的 JTAG TAP。接下来的问题只有一个：它们的调试线，最后接到了哪里？

值得一提的是，PXA270 这颗处理器本身已经算\"古董\"了——XScale 架构、360 球 BGA、年代感拉满。但在医疗设备里，一颗芯片一旦通过认证，往往会跟着产品线用上十几年。调试口的设计决策，也会跟着一起被\"冻\"在板子里。

二、12 层板埋线：X 光把 J1 揪出来

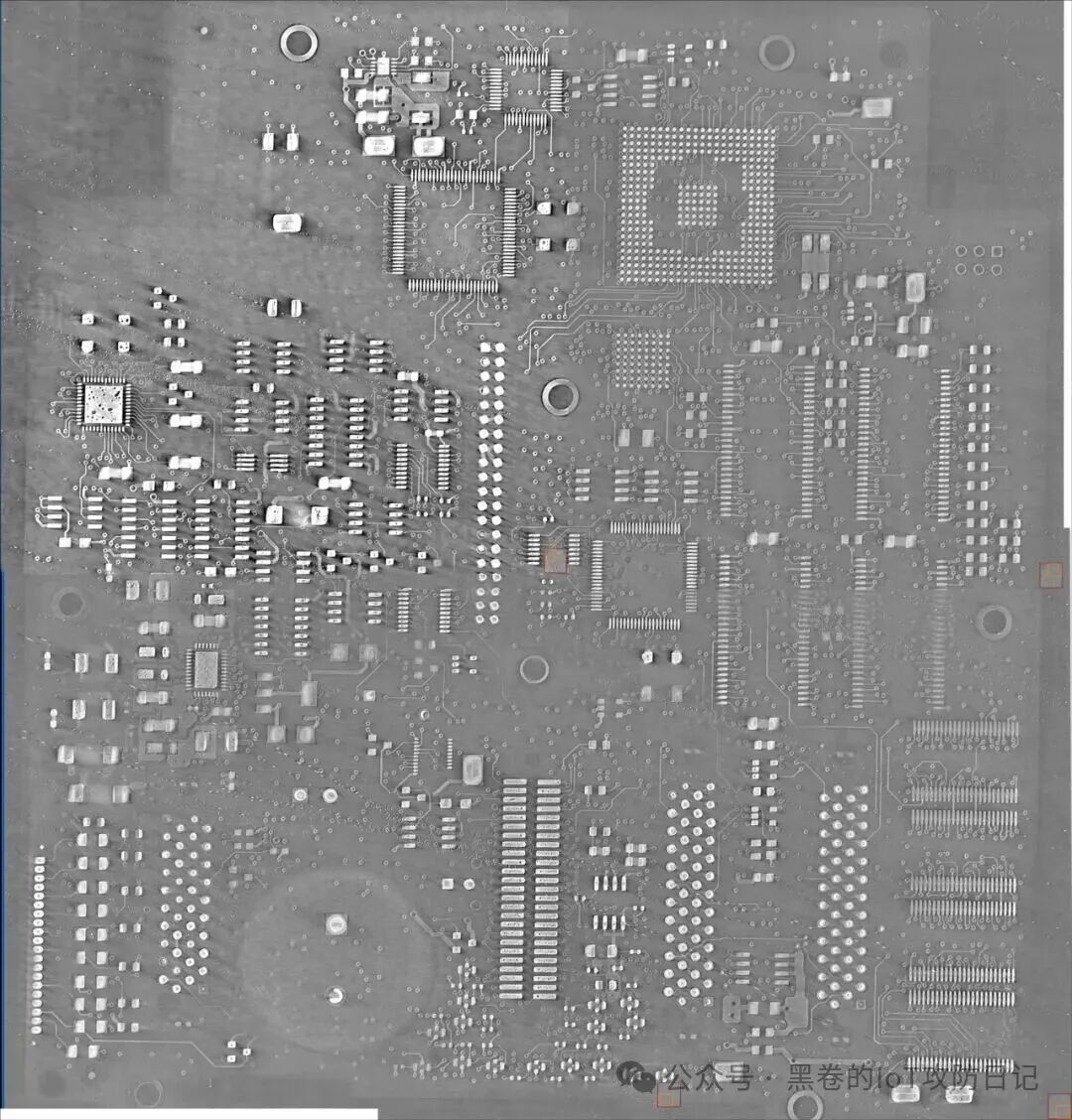

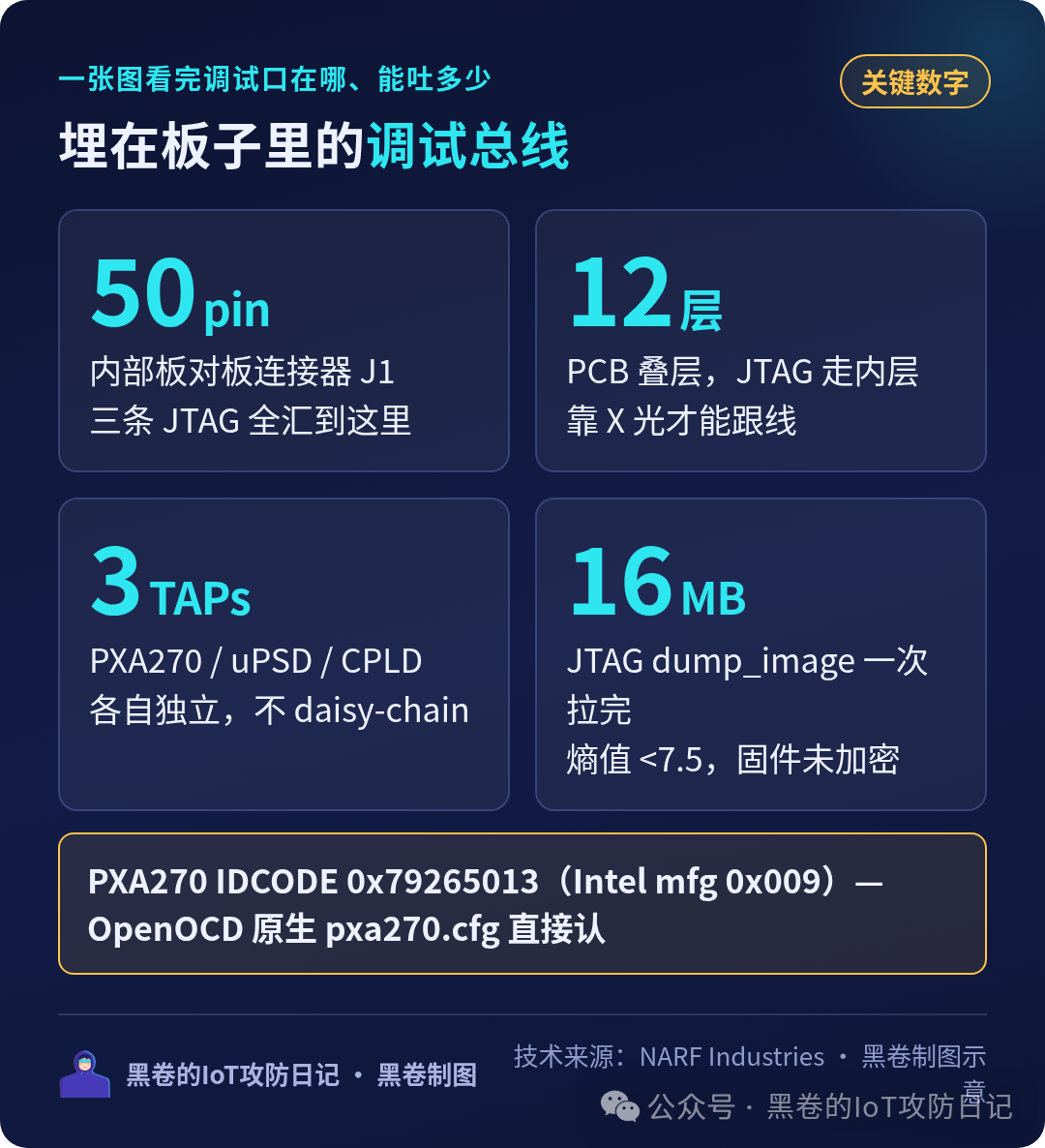

GTRI（佐治亚理工研究院）对这块 12 层逻辑板做了 X 光成像，结论很干净：三颗芯片的 JTAG 信号，全部汇到同一个内部 50 针板对板连接器——丝印 J1。这跟 Alaris 技术服务手册里 Figure 7-24 的描述对得上。内层走线用万用表根本跟不住，X 光是唯一现实的办法。

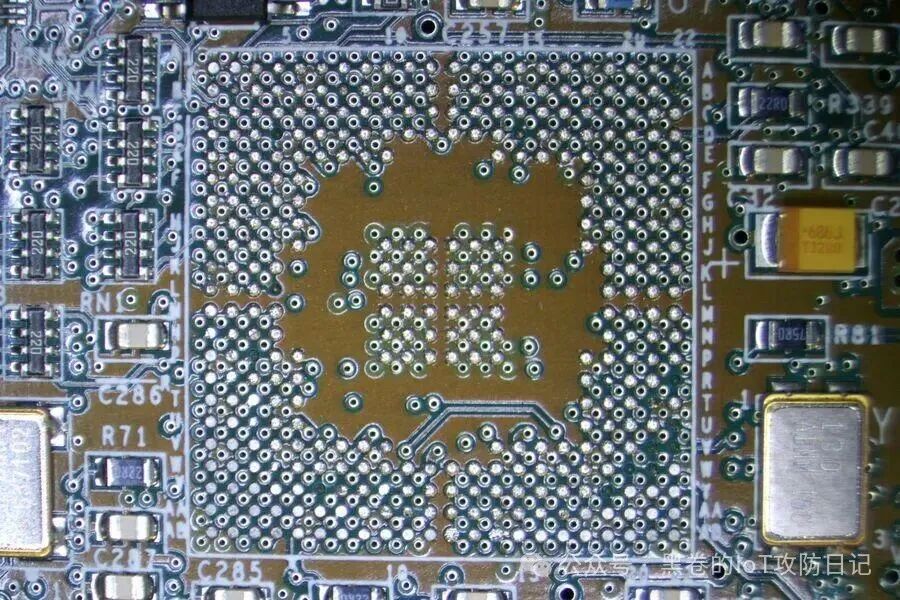

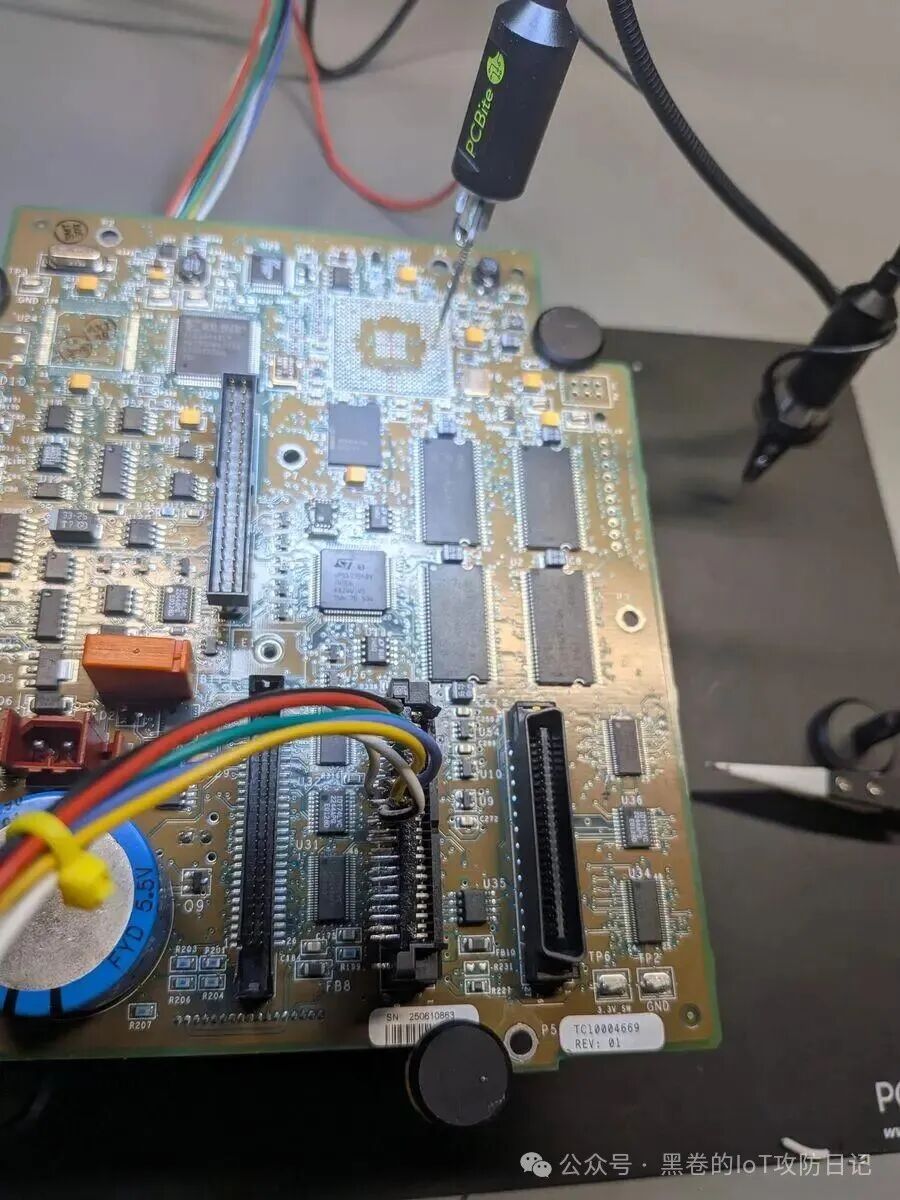

为了把 X 光结论钉死，团队在一块备用板上做了连续性测试：把 PXA270 拆焊下来，让每个 JTAG 球位变成可直接戳的焊盘，再用万用表量到 J1。

按数据手册，PXA270 的 JTAG 球在封装右下角：TCK=R19、TMS=R20、TDO=R21、TDI=R22、nTRST=T20。量出来的映射是：

TDO → J1 右 7（经 75Ω 串阻 R81）
nRESET → J1 右 8
TCK → J1 右 9
TMS → J1 右 10
TDI → J1 右 11
nTRST → J1 右 12

TDO 那条要特别当心：中间串了 R81，球到 J1 直量会显示\"不通\"，必须跨电阻两端量。uPSD 和 CPLD 的脚位同样被一一对上——三颗芯片各自独立一套 TCK/TMS/TDI/TDO，没有 daisy-chain。CPLD 还有个坑：PORT\_EN 脚量到对地 100Ω，手册要求它拉高才开 JTAG，而这根脚没露到 J1。

电源和地也在 J1 上对上了：右 1 是 VCC\_IN（3.3 V，实测 3.25 V），左 1 是机壳地。三颗芯片各自一套完整的 TCK/TMS/TDI/TDO，互不 daisy-chain——这意味着调试器要分别寻址，但也意味着你不会因为其中一颗 TAP 挂掉就把整条链拖死。

三、从 WiFi 子卡抠出同款连接器

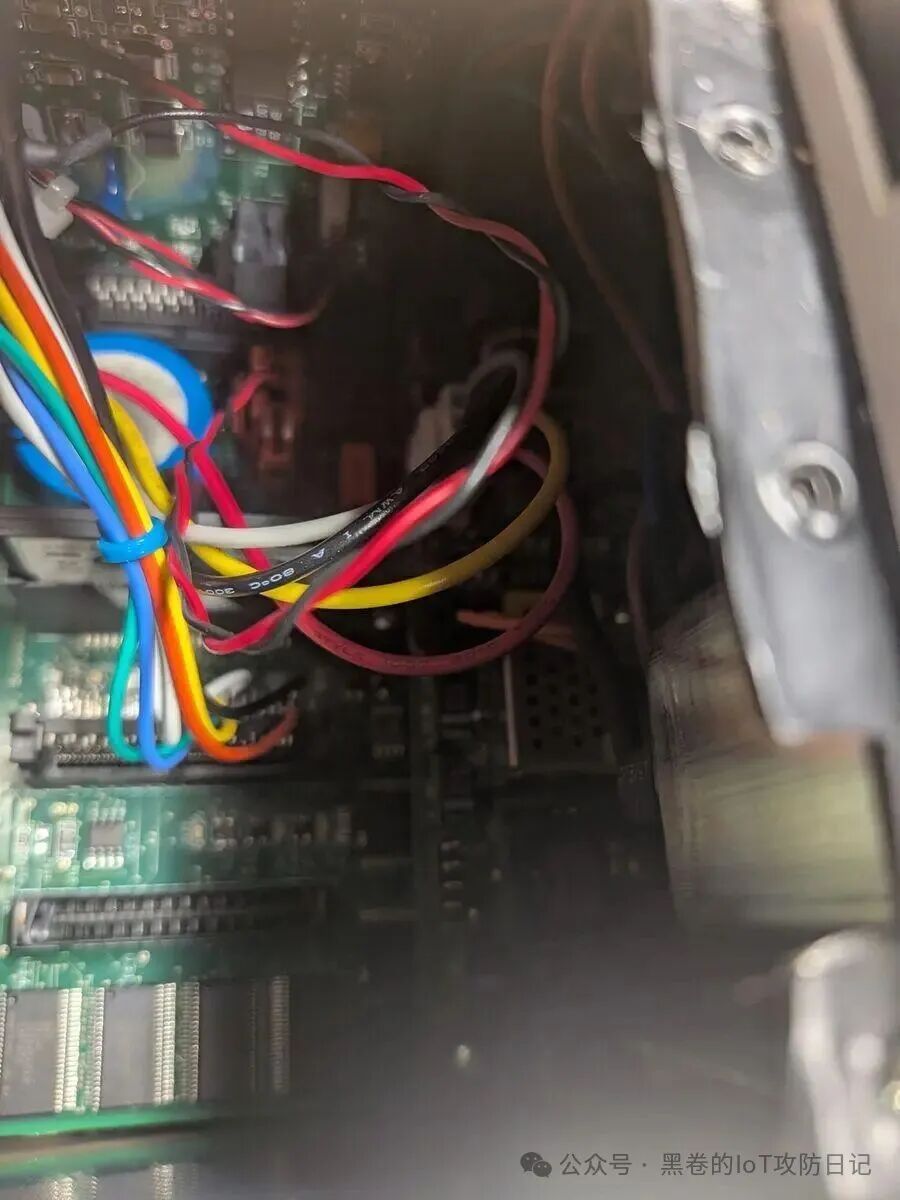

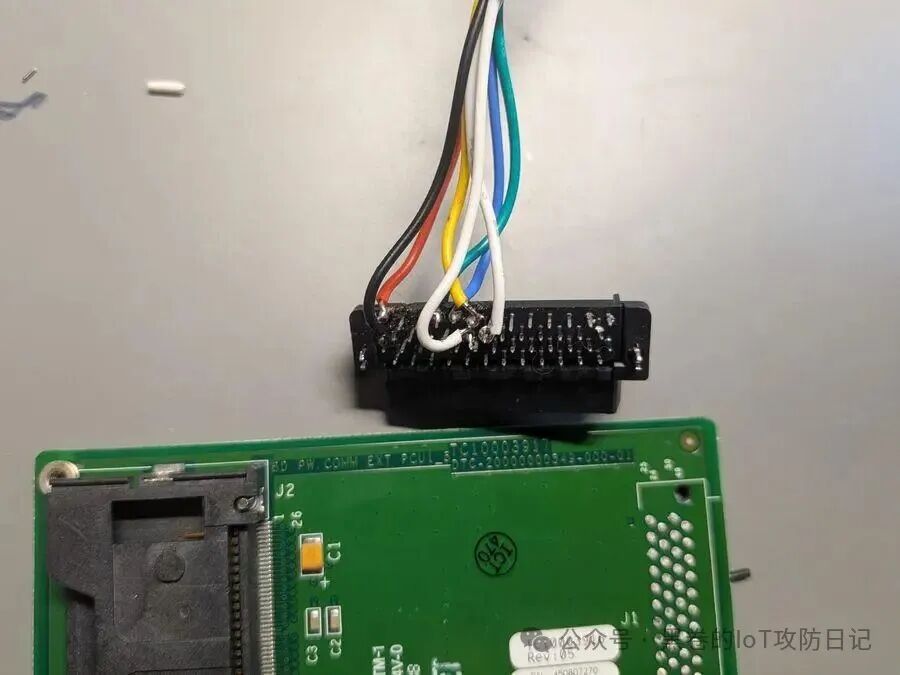

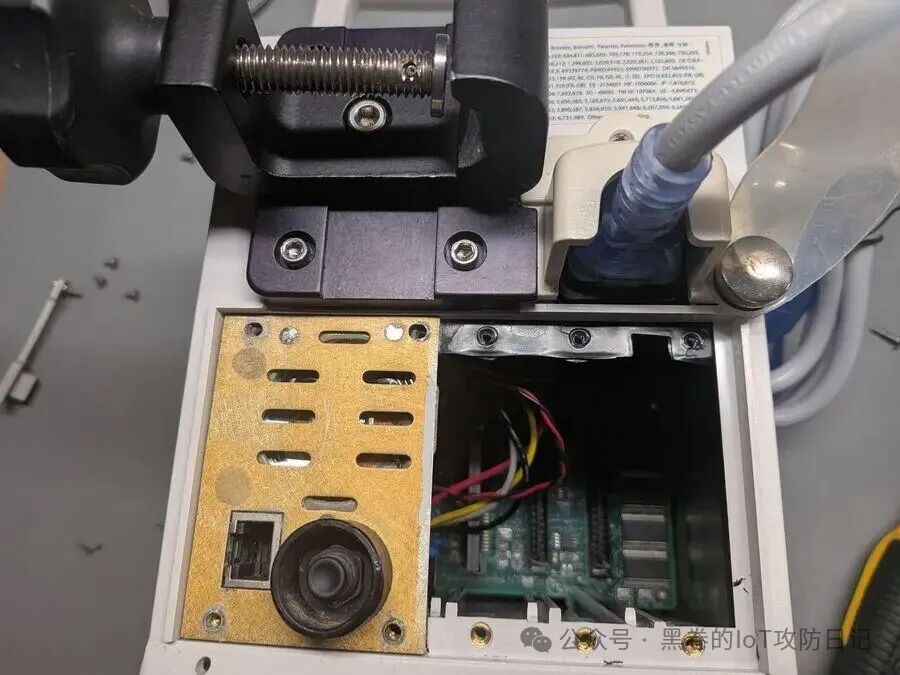

J1 是内部连接器，市面上不好买配对件。团队直接从机器里紧挨着 J1 的 WiFi 子卡上，热风拆下一颗完全一样的 50 针座，把彩色飞线焊上去，做成飞线 breakout。

上正式调试器之前，先用 JTAGulator（3.3V）扫一遍 0–4 通道。扫出来的结果干净利落：

TDI: 2  TDO: 1  TCK: 4  TMS: 3 Device ID #1: 0x79265013

IDCODE 0x79265013 解出来是 JEDEC 厂商 0x009（Intel）、部件 0x9265、版本 0x7——正是 OpenOCD 自带 pxa270.cfg 认的三个合法 IDCODE 之一（另外两个 0x49265013 / 0x89265013 对应不同硅步进）。四根信号一次扫齐、IDCODE 对得上——线束和脚位，确认无误。

细间距 50 针座最容易翻的车是相邻脚短路。团队在插回整机之前，用万用表把每根彩线到目标 J1 脚又量了一遍，确认没有桥接，才敢上电。

四、J-Link + OpenOCD：停在复位向量

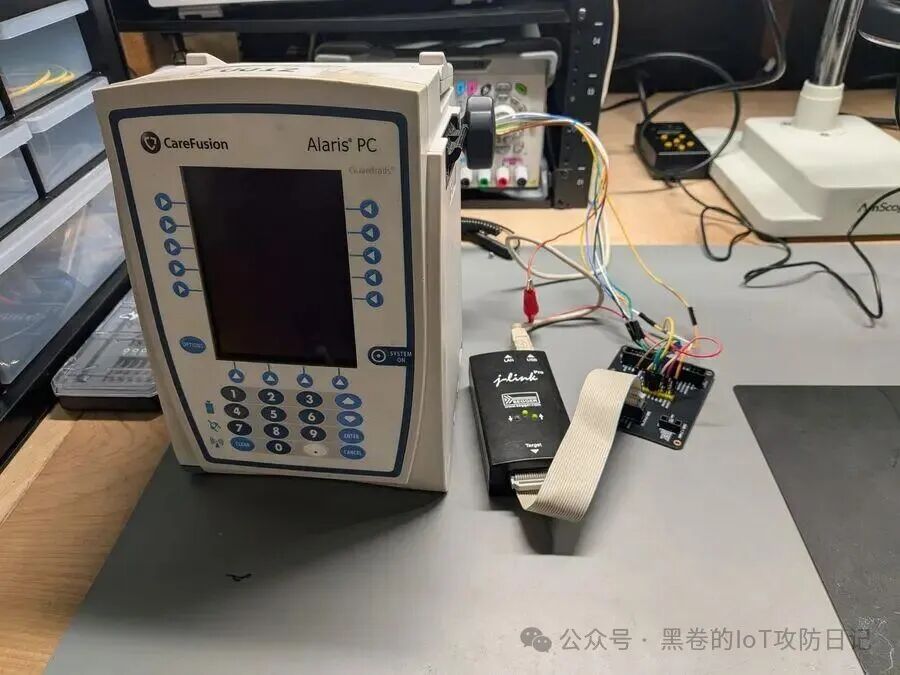

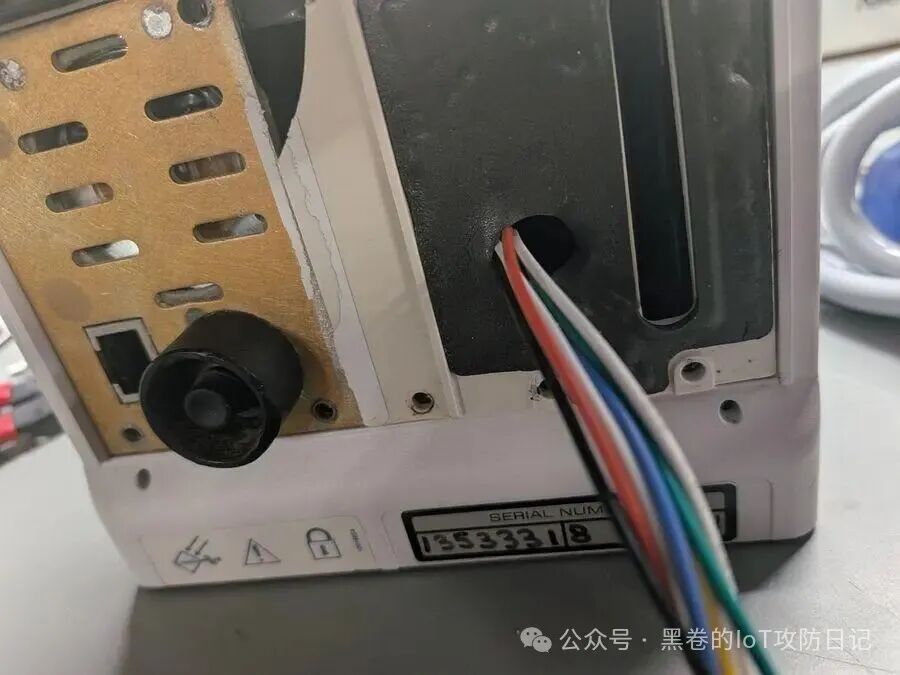

飞线接到 Segger J-Link Pro V5（经通用 20 针 ARM 转接板）。有一个兼容性坑值得记：现在的 J-Link Commander 已经把 PXA 家族从设备库里删了，所以改用还留着 XScale 驱动的 OpenOCD 0.12.0：

adapter driver jlink transport select jtag adapter speed 1000 reset_config trst_and_srst srst_open_drain source [find target/pxa270.cfg]

跑起来后，在 4444 端口的 telnet 里丢一句 reset init，CPU 就停住了：

JTAG tap: pxa270.cpu tap/device found: 0x79265013 target halted in ARM state due to debug-request,     current mode: Supervisor cpsr: 0xd80000d3  pc: 0x00000000 MMU: disabled, D-Cache: disabled, I-Cache: disabled

PC = 0x00000000，MMU 和两级 Cache 全关——这是干净的复位向量停机，固件一行都还没跑。pxa270.cfg 里还把片内 SRAM（0x5C000000）配成了 work area，并设了 adapter srst delay 260 / jtag_ntrst_delay 250 这套复位时序——这些细节看起来不起眼，但对老 XScale 目标往往是能不能稳定 halt 的关键。

从这个状态出发，一条 dump_image flash_jtag.bin 0x00000000 0x1000000，16MB 整机镜像就顺着 JTAG 吐出来了。不拆闪存、不破坏板子、设备还能再开机——这才是\"活体调试\"四个字的含金量。

五、16MB 镜像长什么样

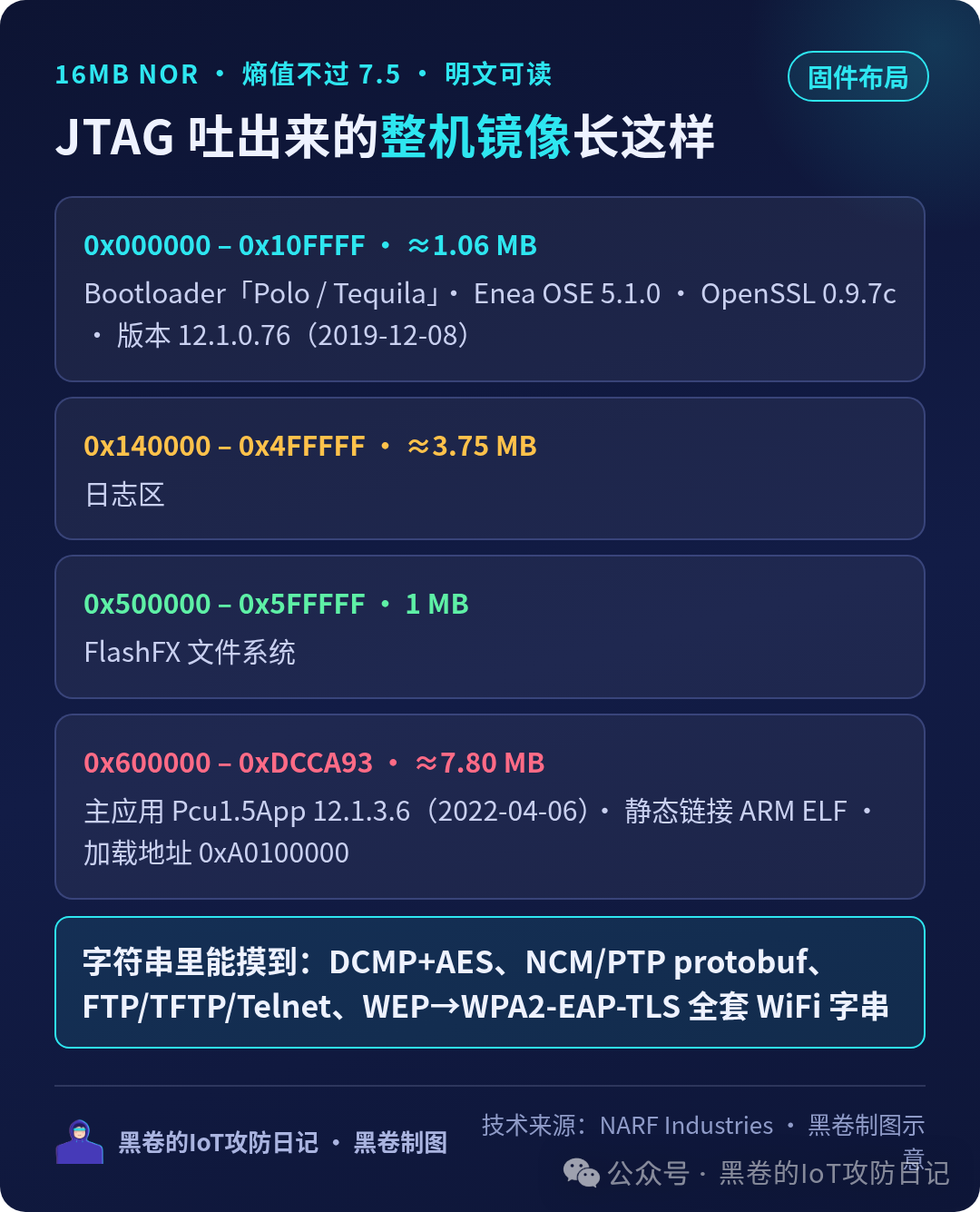

对 JTAG 抽出来的镜像做字符串、熵值、binwalk 签名和 ARM 异常向量表分析，布局大致如下。没有任何区域熵值超过 7.5——固件没有加密。

Bootloader

（约 1.06 MB）：内部代号「Polo」（BSP）/「Tequila」（板级），提示符 polo@tequila>，版本 12.1.0.76（2019-12-08）。底座是 Enea OSE 5.1.0 + Interpeak 网络栈 + OpenSSL 0.9.7c。
* 日志区

约 3.75 MB；FlashFX 文件系统 1 MB。
* 主应用

（约 7.80 MB）：Pcu1.5App 12.1.3.6（2022-04-06），静态链接 ARM ELF，加载地址 0xA0100000，同样跑在 Enea OSE 上，OpenSSL 升到了 1.0.1g。

字符串里能摸到一整套协议痕迹：带 AES 的 DCMP、NCM / PTP 的 protobuf 引用、FTP / TFTP / Telnet，以及从 WEP 一路到 WPA2-EAP-TLS 的 WiFi 安全字串。第二台样机上是同一套 Polo bootloader，但 OSE 版本更老（4.5.2）——说明同一硬件平台上，软件栈也会随批次漂移，做动态分析时不能默认\"所有机器都是同一个构建\"。

到这一步，团队完成的是整条链路的奠基：从密封整机出发，认出主要硅片，用 X 光定位埋藏的 50 针调试口，拆球验证每一根 JTAG 线，自做飞线 harness，最后用 J-Link + OpenOCD 把 PXA270 停在复位向量，并直接读出完整固件。后续的漏洞挖掘和动态分析，都可以站在这个地基上继续往下挖。
