一、NTP协议概念

NTP（Network Time Protocol，网络时间协议），用来在网络里同步计算机、交换机、AP、服务器等设备的系统时间，基于 UDP 123 端口。

核心目标：让全网设备时间统一，保证日志、认证、证书、漫游、数据库、监控等业务时间基准一致。

1、基础特点

传输层：UDP，端口123，和 TCP 不同，UDP 无连接、开销小，适合时间同步；NTP 默认源端口、目的端口都是 123。

2、分层架构（Stratum 层级），NTP 是层级式，层级数字越小越权威

• Stratum 0：原子钟、GPS 授时源（硬件基准，不对外提供 NTP 服务）
• Stratum 1：直接对接 Stratum0 的一级时间服务器（国家授时中心这类）
• Stratum 2~15：从上一级 NTP 同步，再向下提供服务（企业服务器、交换机）
• Stratum 16：未同步，时间不可用

企业内网一般：设备 → 公网 Stratum2 源（阿里云 / 国家授时中心），或者内网搭一台 NTP 服务器做中转。

3、工作模式

• 客户端 / 服务器模式（unicast，单播）：最常用，设备主动向指定 NTP 服务器发请求，服务器回包。华为 / H3C 配置 ntp server 就是这个模式。
• 广播 / 组播模式：服务器周期性广播时间，内网大量终端被动接收，适合局域网。
• 对称模式：两台 NTP 服务器互相交换时间，用于上层时间服务器之间互校，企业很少用。

二、NTP 报文核心：4 个时间戳

这是 NTP 计算时间的核心，一次请求应答交互里包含 4 个时间：

• Originate Timestamp（T1）：客户端发送 NTP 请求时，客户端本地时间
• Receive Timestamp（T2）：NTP 服务器收到这个请求的服务器时间
• Transmit Timestamp（T3）：NTP 服务器发送应答报文时的服务器时间
• Destination Timestamp（T4）：客户端收到应答包时，客户端本地时间

三、报文逐条拆解（2 个包，NTPv3，UDP123）

前置信息：

• 客户端：10.20.39.122，MAC c8:ff:28:78:8e:a7
• 服务器：203.107.6.88（ntp.aliyun.com）

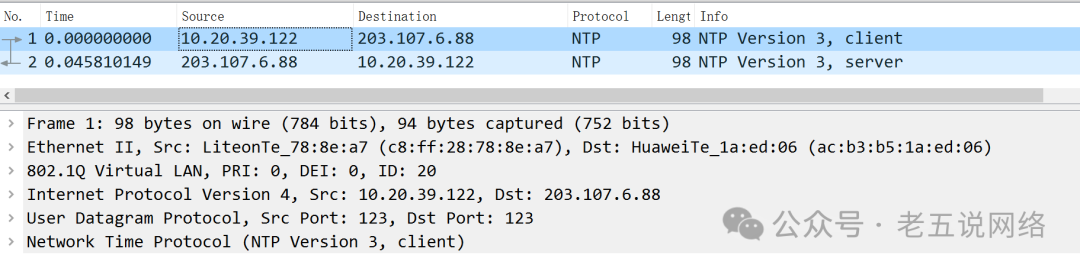

1、客户端发出请求包：

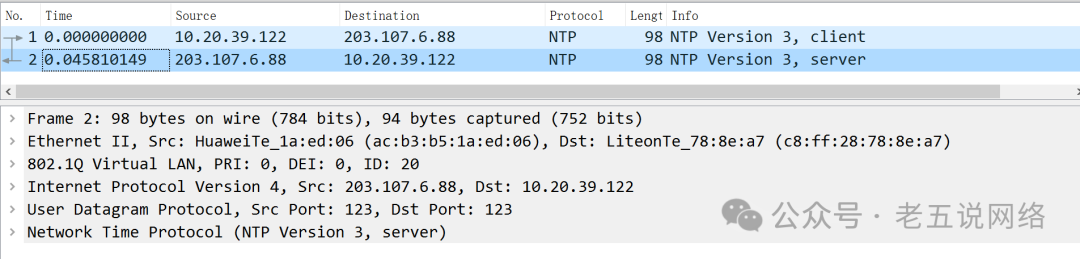

2、服务器发送应答包：

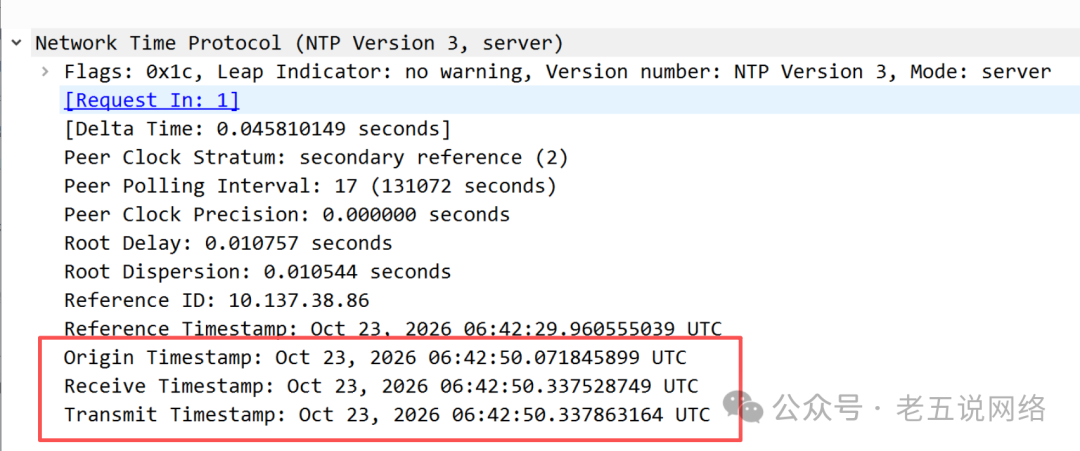

详解应答包中的内容：

1. Flags：0x1c

• Leap Indicator：no warning。标记：无告警。代表这台阿里云 NTP 服务器自身时钟同步正常、时间可信，没有告警。
• Version：NTPv3
• Mode：server（模式 4），服务端应答报文
• [Request In:1]：Wireshark 标记，这条应答对应的请求是第 1 号包
• [Delta Time:0.045810149 s]：抓包层面看到的往返耗时 ≈45.8ms，和之前一致

2. Peer Clock Stratum：2（secondary reference）

• Stratum=2，二级参考源，阿里云这台 NTP 服务器，是向上对接 Stratum1 一级授时源，再对外提供服务。
• Stratum 范围 1~15 可用，数字越大离基准时钟越远。

3. Peer Polling Interval：17（2¹⁷=131072s）

• 协商轮询间隔，指数格式；由服务端回传给客户端，代表服务器支持的最大查询间隔。
• 设备稳定同步后，会在这个范围内动态调整轮询周期；iburst 阶段会短时间快速发包。

4. Peer Clock Precision：0.000000 seconds

• 时钟精度，服务器上报自身硬件时钟精度，这里填充 0 占位，云 NTP 常见。

5. Root Delay：0.010757 s

• 根延迟：从 Stratum0 基准时钟 → 上游 Stratum1 服务器 → 当前这台阿里云服务器，整条链路的总延迟：10.757ms。

6. Root Dispersion：0.010544 s

• 根离散值：上游基准源带来的时间误差上限：10.544ms。

• Root Delay + Root Dispersion 用来评估这个时间源本身的质量，数值越小越好。

7. Reference ID：10.137.38.86

• 参考源标识：这台阿里云 NTP 自己同步的上游 NTP 服务器 IP 地址。

8. Reference Timestamp：Oct 23, 2026 06:42:29.960555039 UTC

• 参考时间戳：阿里云服务器上一次和上游 10.137.38.86 完成同步的时刻。

9、四个核心时间戳

T1 = Origin Timestamp：Oct 23, 2026 06:42:50.071845899 UTC

👉 就是客户端请求包里面的 Transmit Timestamp，服务器收到请求后原样复制到 Origin 字段，用来告诉客户端：这是你发请求时自带的时间。

T2 = Receive Timestamp：Oct 23, 2026 06:42:50.337528749 UTC

👉 NTP 服务器收到客户端请求报文那一刻，服务器自己的 UTC 时间

T3 = Transmit Timestamp：Oct 23, 2026 06:42:50.337863164 UTC

👉 NTP 服务器发送这条应答报文那一刻，服务器自己的 UTC 时间

T4：客户端本地生成（Wireshark 不会在 NTP 字段里展示，是客户端收到包瞬间自己记录）
