同一台幽兰、同一块 S3000，5.10 能启动，6.12 却停在 Logo显示。取回现场数据后发现，PCIe 已枚举到 SSD，NVMe 控制器却始终未报告就绪：旧系统约 918 毫秒的等待，在 6.12 中持续 128 秒仍失败。保持同一份 Image，仅在设备树增加 SSD 重新供电前的关闭间隔后，原盘分区恢复，读写及正常重启校验通过。
这次排查从张银奎老师的一条消息开始。瑞芯微在 GitHub 发布了 Linux 6.12 分支，老师编译后在幽兰笔记本上试跑，发现 NVMe 硬盘识别不到分区。 正好我手头也有一台幽兰 RK3588 笔记本，便提出国庆假期在本地搭建 6.12 编译环境，尝试复现这个问题，参与调试。 张老师随后发来幽兰的设备树文件 rk3588-yourland.dts，以及瑞芯微的 develop-6.12 分支地址。[2] 设备树描述板上的硬件连接；这份文件从 5.x 内核沿用过来，张老师提醒其中有些配置可能还需要调整。

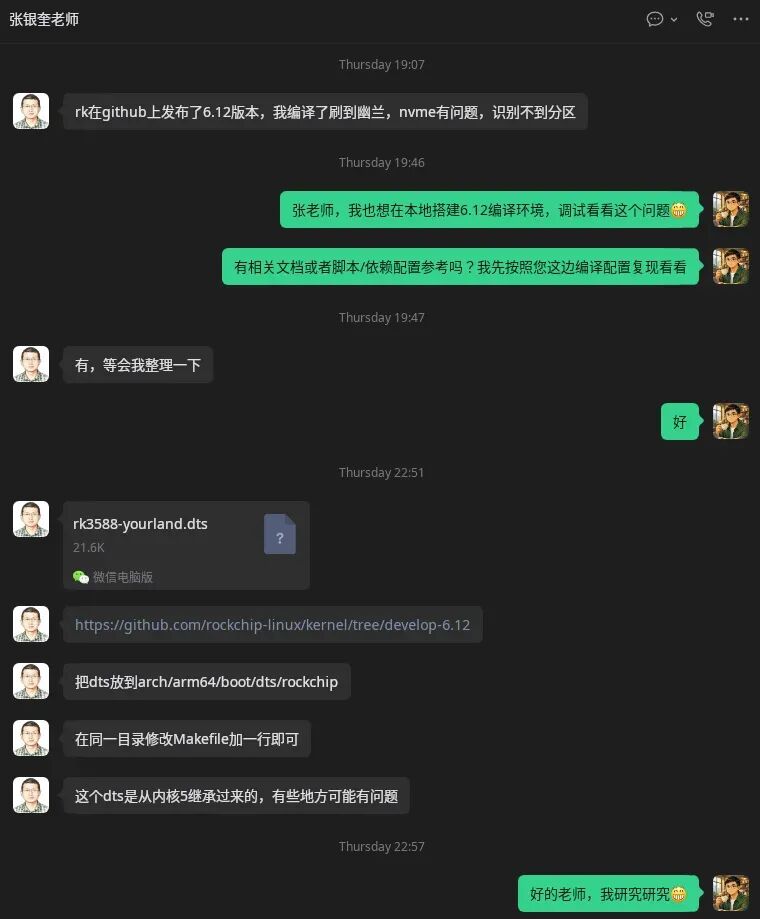

张老师反馈NVMe分区识别问题并提供幽兰设备树
我这台幽兰原本运行太乙系统的%20Linux%205.10.110，能够从%20NVMe%20硬盘正常启动。换用%206.12%20后，同一台机器、同一块硬盘，屏幕却停在%20Logo，迟迟没有出现登录界面。
图%201：本次排查使用的时创意%20S3000%20512%20GB%20NVMe%20硬盘。
这块硬盘插在幽兰的%20M.2%20插槽上，硬盘与%20RK3588%20之间则通过%20PCIe（PCI%20Express）通信。PCIe%20是高速串行接口，显卡、网卡也常用它。[10]%20读写这块硬盘时，Linux%20驱动按%20NVMe%20协议提交命令，并取得执行结果。
这台幽兰的内核和系统文件都保存在%20NVMe%20硬盘上。U-Boot%20负责把内核读入内存，Linux%20运行后再用自己的驱动访问这块硬盘。
电脑上电后，RK3588%20首先执行芯片内置的启动代码，再由后续固件准备内存等基本环境。环境准备完成后，固件启动%20U-Boot。
U-Boot%20按启动配置，从%20NVMe%20硬盘读取内核镜像 Image 和设备树文件 DTB，把它们放进内存。Image 包含%20Linux%20的代码，设备树记录主板的硬件配置，供内核初始化设备时使用。
后面的诊断实验还会让%20U-Boot%20加载%20initramfs，即初始内存文件系统。它的程序和文件都在内存中，可以在%20NVMe%20根分区挂载前使用。
文件加载完成后，U-Boot%20传入设备树等启动信息，并把执行权交给%20Linux。
Linux%20开始运行后，建立自己的内存管理和中断环境，再初始化设备驱动。驱动根据设备树，取得%20PCIe%20控制器所需的时钟、复位资源，以及控制%20SSD%20供电的%20GPIO%20管脚。GPIO%20是可以由软件控制的通用管脚。
对于这块启动盘，PCIe%20主机驱动先初始化%20RK3588%20一侧的控制器，识别连接的%20SSD。NVMe%20驱动随后配置%20SSD%20内部的存储控制器，等待它报告就绪。控制器就绪后，Linux%20继续识别存储空间、注册块设备，并读取盘上的分区表。
找到保存系统文件的根分区后，Linux%20将它挂载，开始使用其中的程序和文件。内核接着启动系统服务管理程序%20systemd，由它启动网络、图形登录等服务。图形登录服务启动后，屏幕出现登录界面，用户登录后进入桌面。
下图展示从这块硬盘启动到进入桌面的顺序。图中只列出启动盘相关的步骤，其他设备的初始化可以并行进行。
Linux启动流程
图%202：本机从%20NVMe%20启动到进入桌面的主要步骤。
U-Boot%20已经从硬盘读出内核，Linux%20仍可能在初始化同一块硬盘时失败。 Linux%20使用自己的驱动，重新配置供电、复位和命令队列；U-Boot%20读文件成功只能说明前一阶段的访问正常。
显示控制器可以继续输出%20U-Boot%20留下的%20Logo，此时%20CPU%20可能已经执行%20Linux%20的代码。画面仍停在%20Logo，实际进度需要通过%20CPU%20指令地址或内核日志确认。
ARM64%20启动接口规定了固件准备内存、传入设备树和进入内核的要求。[1]%20本次使用幽兰原有的%20U-Boot%20启动方式。
RK3588%20一侧的%20PCIe%20主机控制器负责与%20SSD%20通信。主机驱动准备时钟、复位和物理接口后，双方建立%20PCIe%20连接，系统才能读取设备标识并分配地址资源。这个发现和配置设备的过程称为枚举。
SSD%20内部的%20NVMe%20控制器执行存储命令。设备枚举后，Linux%20的%20NVMe%20驱动访问它的寄存器，设置命令队列并请求启用控制器，再读取状态寄存器等待就绪。
我们后来取得的现场显示，PCIe%20连接已经建立，SSD%20标识能够读到，连接参数为%20Gen3%20×4。接下来的%20NVMe%20初始化却停在了等待就绪这一步：驱动发出启用请求后，控制器一直没有报告%20Ready。Gen3%20×4%20描述连接速率和通道数量，Ready%20则表示%20SSD%20的存储控制器已经准备好处理命令。
瑞芯微的%20RK3588%20TRM（Technical%20Reference%20Manual，技术参考手册）给出了主机侧的实际结构。下面原图左侧是芯片内部互连，中间是五个%20PCIe%20控制器，右侧是负责物理信号收发的%20PHY。本次%20NVMe%20使用设备树中的 pcie3x4，对应图中的四通道控制器%20PCIe30X4；其他控制器及其%20PHY%20选择也画在图里，便于核对具体端口。
瑞芯微RK3588%20TRM中的PCIe控制器子系统
图%203：RK3588%20的%20PCIe%20控制器子系统。Interconnect%20为片上互连，Bridge%20为桥接逻辑，PHY%20为物理接口。图描述主机侧，SSD%20内部的%20NVMe%20控制器另由前文说明。[9]
PCIe%20主机初始化时，需要准备参考时钟和%20PHY，释放相关复位，再开始连接训练，由两端协商通信状态。设备枚举后，还要打开内存访问和总线主控权限。[9]
RK3588手册中的PCIe主机上电复位步骤
图%203a：手册中的主机上电复位步骤：释放复位后，需要等待一段时间，或检查可用的锁相环（PLL）锁定标志。[9]
NVMe%20驱动写入寄存器，设置管理队列参数并请求启用%20SSD%20控制器；再读取状态寄存器，检查控制器的就绪状态。
为了访问这些寄存器，Linux%20将%20SSD%20的%20BAR%200%20地址资源映射成内核可访问的地址，之后用 readl()、writel() 读取状态、写入配置。BAR%20是%20Base%20Address%20Register，基地址寄存器，用于描述%20PCI%20设备的地址资源；按地址访问设备寄存器的方式称为%20MMIO，即内存映射%20I/O。
接下来，驱动在主机内存中分配管理提交队列和管理完成队列。SSD%20从提交队列读取命令，把执行结果写入完成队列。为了让%20SSD%20访问这两块内存，驱动把设备可用的队列地址写进控制器寄存器。
SSD%20对主机内存的访问使用%20DMA，即直接内存访问：CPU%20准备队列和地址，设备通过%20PCIe%20自己读取命令、写回结果。初始化使用的管理队列承担%20Identify%20等操作，Identify%20用于取得控制器及存储空间的信息。普通文件读写稍后使用另外的%20I/O%20队列。
这里有两个方向的访问：主机写入%20SSD%20控制器的寄存器，SSD%20控制器则通过%20DMA%20读取命令、写回数据和完成项。
NVM%20Express%20的规范用下面这幅图展示队列与控制器的关系。左侧是一对管理队列，右侧是普通%20I/O%20队列；队列位于主机内存，SSD%20控制器读取提交项并写回完成项。
NVM%20Express官方管理队列与I/O队列图
图%204：NVMe%20管理队列与%20I/O%20队列。Host%20表示主机，Controller%20表示设备控制器；图展示队列一对一对应的示例，实际队列数量由驱动与硬件共同决定。[6]
初始化时，有几个寄存器直接关系到我们的故障：
CC是控制器配置寄存器，CC.EN表示主机要求启用控制器。CSTS是控制器状态寄存器，CSTS.RDY为%201%20时表示控制器已就绪。AQA保存管理队列的大小；ASQ和ACQ分别保存管理提交队列、管理完成队列的设备可访问地址。
这些寄存器属于%20SSD，访问要经过%20PCIe。设备树中的 pcie-apb 则供驱动配置%20RK3588%20本地控制器、读取连接状态。这两组寄存器记录分别用于检查%20PCIe%20连接状态和%20NVMe%20控制器状态。
队列准备完成后，主机写入 CC.EN=1，表示要求启用控制器。这只是请求，SSD%20还要完成内部准备；驱动随后反复读取 CSTS，等待 RDY 变成%201。只有观察到就绪，才继续提交%20Identify%20管理命令。
NVMe规范对控制器Ready状态的判定
图%204a：规范以 CSTS.RDY=1 判定控制器已准备好处理命令。[6]
NVMe%20把设备暴露的存储空间称为%20namespace。Linux%20在找到%20namespace%20后注册块设备，再识别其中的分区。我们的原盘对应 nvme0n1，系统使用其中的第二个分区作为根分区。
NVMe初始化流程
图%205：NVMe%20初始化的主要控制顺序。CC、CSTS%20等字段来自%20NVMe%20寄存器定义；本次故障停在等待控制器就绪的步骤，驱动尚未提交第一条%20Identify%20命令。
前面的初始化让%20Linux%20找到块设备和分区。接下来，应用的文件读写经过文件系统和块设备层，交给%20NVMe%20驱动。驱动先把命令写入主机内存中的%20I/O%20提交队列，再把更新后的队列尾部位置编号写入%20SSD%20的通知寄存器。该寄存器在%20NVMe%20规范中称为%20Submission%20Queue%20Tail%20Doorbell，以下简称%20Doorbell%20寄存器。SSD%20根据队列位置的变化，确定需要读取的新命令。[6]
SSD%20读取队列里的命令，按命令提供的地址传输数据，然后写入完成队列，并通过中断通知%20Linux。驱动处理完成项后，上层读写请求才能结束。命令、文件数据和完成结果分别保存在自己的内存区域，下图把它们分开画出。
NVMe读写数据流
图%206：正常%20I/O%20的逻辑数据流。实线表示请求、命令、数据和结果的传递；虚线表示驱动写入新队列位置通知%20SSD，或%20SSD%20通过中断通知驱动。数据方向随读写请求变化；完成通知也可由驱动轮询取得，图中展示使用中断的路径。
回到本次故障，驱动发出启用请求后一直等不到%20Ready，尚未提交第一条%20Identify%20命令，原盘的块设备和分区也还没有注册。我们因此先追踪启用请求和%20Ready%20等待。普通%20I/O%20队列、文件系统和桌面服务，要等这一步通过后再验证。
这些步骤对应%20NVMe%20PCI%20驱动的 pci.c 和%20NVMe%20核心代码的 core.c；文末列出了本次源码版本及两个文件的原始链接。[3]
现在已经知道应当观察%20NVMe%20初始化，但机器停在%20Logo，没有进入可以运行采集命令的系统。通常这时会先接串口，把%20U-Boot%20和内核的文字输出送到另一台电脑。
但接上串口后，电脑虽然识别到了探针的%20USB%20设备，终端却长时间没有启动日志。我们排查了设备树的引脚配置、SD%20转接线和探针固件，仍没能稳定收到输出。于是先用挥码枪的%20SWD%20接口读取%20CPU%20状态和内存中的日志，定位%20CPU%20所在函数，并取回已经保存的启动记录。
挥码枪是格蠹公司的硬件调试探针，正式产品名称是%20Nano%20Target%20Probe，简称%20NTP。NanoCode%20是配合探针使用的调试%20IDE。电脑上的调试软件通过%20USB%20发出请求，探针再通过%20SWD（Serial%20Wire%20Debug，串行线调试）访问目标芯片的调试单元。本次专用%20SD%20转接线把幽兰的%20SWD%20信号引到探针，两根信号分别承担时钟和数据，另需共同的地参考。
Arm%20的调试访问端口称为%20DAP。主机调试软件通过它访问芯片上的调试资源；CMSIS-DAP%20则规定调试软件与探针之间的通信方式。对于本次已验证的%20RK3588%20连接，调试工具可以读取%20CPU%20寄存器和内存，也可以设置硬件断点、暂停%20CPU，再恢复执行。这个过程不依赖目标系统的%20SSH%20服务。
Arm%20的官方图展示了调试软件、探针与片上调试资源之间的连接：左侧%20Debugger%20是电脑上的调试软件，中间%20CMSIS-DAP%20是探针中的协议实现，右侧%20CoreSight%20是%20Arm%20的片上调试与跟踪组件。图中展示多种接口，本次实际连接使用%20USB%20和%20SWD。
Arm%20CMSIS-DAP官方接口图
图%207：Arm%20CMSIS-DAP%20接口图。Cortex-M、Cortex-A%20表示可连接的处理器类别。[5]
格蠹二代挥码枪的官方资料还给出了专用五芯线的实物图。N%20端接探针，T%20端接%20SD%20转接头，五根线分别传递%20SWD%20数据、SWD%20时钟、地参考以及串口收发信号。
格蠹二代挥码枪五芯SD转接线
图%208：格蠹二代挥码枪五芯线。SWD→DA3、SWK→DA2、GND→GND、TX→DA0、RX→DA1；SWK%20是探针上时钟脚的标记。[7]
挥码枪SWD调试连接
图%209：本次使用的两种路径。UART%20传递目标输出的文字；SWD%20访问芯片的调试资源。两者共用探针%20USB%20连接，但观察对象不同。图为按本机连接和%20Arm%20CMSIS-DAP%20说明绘制的原理示意。
Linux%20的 printk 日志会先写入内存，再通过串口等接口输出。即使串口终端没有文字，内存中仍可能保存着启动记录。
读取这些记录，需要准备与运行内核匹配的 vmlinux。启动用的 Image 是内核镜像，vmlinux 则保留调试所需的符号和类型信息。调试器利用这些信息，把%20CPU%20指令地址对应到函数，定位日志缓冲区并解析日志结构。换一个构建，这些地址和布局可能变化，因此每轮取证都保存对应产物。
本次使用%20NanoCode，也使用支持%20CMSIS-DAP%20的%20OpenOCD%20配合%20GDB，读取%20CPU%20状态并保存内存中的日志。板级连接按%20NanoCode%20的幽兰内核调试教程完成。[5]
驱动等待设备时，执行初始化的任务可以睡眠，CPU%20转去执行其他任务或进入空闲状态。因此，停核时看到空闲函数，还要结合%20NVMe%20日志和寄存器，核对驱动最后记录的初始化操作与当时的控制器状态。本次%20SWD%20读取的是主机%20CPU%20和内存，SSD%20内部的执行位置需要设备自己的调试资料。
暂停%20CPU%20会改变时序。测量%20NVMe%20等待时，我们让初始化先自然运行到成功或超时，再停核保存已经写下的记录，随后恢复执行。这样取得的是故障发生前的日志；停核期间经过的时间单独记录。
后来，我们确认旧探针固件处理%20USB%20设置波特率请求时会超时。按官方流程升级固件后，已经配置好的%206.12%20串口可以稳定双向收发，逐字节比对一致，重启日志也能连续保存。升级发生在%20NVMe%20首次修复之后：早期排查主要依靠%20SWD%20取回的数据，后续重启验证才有了连续的串口记录。
通过%20SWD%20保存%206.12%20的失败现场后，我们开始采集正常系统的时序。原%205.10.110%20能从同一块盘启动，适合记录控制器启用、就绪位变化和首条管理命令完成的时间，再与%206.12%20的相应记录比较。
当时缺少完整的太乙定制内核源码，公开源码之间的差异无法代替旧系统的实际执行记录。好在旧内核提供了%20ftrace%20和%20kprobe，允许我们在保持原内核与设备树的条件下增加启动采集。
ftrace%20是%20Linux%20内核提供的跟踪设施。这里使用它的%20function%20tracer%20记录指定函数的进入顺序，又启用%20NVMe%20已有的事件，记录命令准备和完成。NVMe%20驱动的 nvme_probe 是识别和初始化设备的入口。记录保存在每个%20CPU%20的环形缓冲区中，新的事件会持续写入；空间耗尽时，旧数据可能被覆盖。
函数跟踪记录保存函数名称和进入时间，寄存器参数与读值则由动态探针采集。kprobe%20允许在指定函数或指令位置设置动态探针，命中时采集参数或寄存器；kretprobe%20用来记录函数返回值。我们把这些探针生成的事件也写入%20ftrace%20缓冲区。
| 观察方式 | 本次观察对象 | 记录内容 |
|---|---|---|
| function%20tracer | PCIe%20初始化、NVMe%20probe、控制器关闭与启用、Ready%20等待 | 函数进入顺序和发生时间 |
| kprobe | 寄存器写入请求、读取偏移和实际读值 | 寄存器偏移、写入值和实际读值 |
| kretprobe | 关闭、启用、等待函数的返回码 | 函数返回码，结合对应函数的定义解释退出结果 |
| NVMe%20静态事件 | Identify%20等命令的准备和完成 | 控制器%20Ready%20后的管理命令执行记录 |
采集寄存器值前，需要确认函数参数存在哪个%20CPU%20寄存器中，以及读取指令执行后，硬件读数保存在哪里。我们核对了目标函数的参数原型和反汇编指令。原内核保存的%20BTF%20类型信息补充了相关结构体字段的类型与偏移；参数所在的寄存器和读取指令的位置，则以这次构建的反汇编为准。
下面是本次太乙%20ARM64%20构建上验证过的%20CC%20写入探针：
p:ulan_cc%20nvme_pci_reg_write32%20c=%x0:x64%20o=%x1:x32%20v=%x2:x32
p 表示普通%20kprobe，这个定义没有指定指令偏移，因此位于函数入口；ulan_cc 是事件名。后面的三项分别采集控制器指针、寄存器偏移和写入值。我们核对过这个构建的函数原型，参数对应%20ARM64%20的%20x0、x1、x2。当偏移为 0x14 时，写入目标是%20CC，v 字段保存驱动传入的写入值。
读取%20CSTS%20时，还需要区分函数返回值和寄存器读数。nvme_pci_reg_read32() 的返回类型是 int，第三个参数 val 是保存读数的地址。所对照的瑞芯微%206.12%20源码中，这个函数的实现如下：[3]
static int nvme_pci_reg_read32(struct%20nvme_ctrl%20*ctrl,%20u32%20off,%20u32%20*val)
{
*val%20=%20readl(to_nvme_dev(ctrl)->bar%20+%20off);
return 0;
}
