XFG 扩展控制流保护

XFG 在控制流检查中加入调用类型相关约束，尝试进一步缩小间接调用的合法目标范围。公开 Windows API 和 PE 结构暴露了 XFG 状态及检查入口；内部类型摘要实现来自特定版本研究。[1][2][3]

面向具有 XFG 支持的 Windows 构建与原生编译工具链。SDK 出现字段不代表所有 Windows 版本和编译器都提供同等支持；必须记录目标系统、MSVC 和 SDK 具体版本。

逻辑架构与请求流

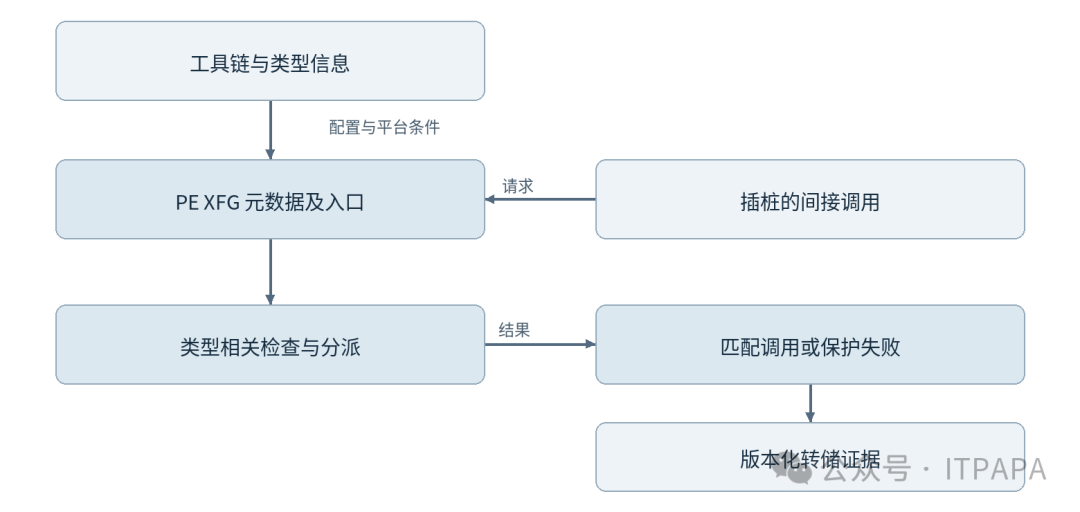

图 1  配置进入执行组件，请求经过检查后产生结果与后续处理。图示为职责关系，非固定进程或调用栈。

保护边界

XFG 不是通用的 Windows 安全中心开关。不得把某篇逆向文章中的摘要算法、寄存器约定或偏移当作永久 ABI，也不能声称 XFG 会证明所有回调业务语义正确。

02 运行逻辑与关键参数

1  具备支持的工具链根据函数类型等信息生成约束，并为适用调用点生成 XFG 检查或分派路径。实际覆盖还受链接优化、模块类型和工具链能力影响。

2  PE Load Config 可包含 GuardXFGCheckFunctionPointer、GuardXFGDispatchFunctionPointer 和 GuardXFGTableDispatchFunctionPointer；检查目录 Size 后再读新字段。[2]

3  在已保护调用点，运行时结合目标与预期类型相关信息执行校验。与 CFG 相比，目标即便是合法函数入口，也可能因类型约束不匹配而不能调用。[3]

4  混合模块的兼容、降级与执行路径应通过实际版本验证。字段存在、非零或静态字符串出现，均不能单独证明每个调用点实际受保护。

关键参数与判读

参数表区分编译属性、配置意图与运行状态。字段存在不等于当前版本可写；SDK 结构中保留位不得自行赋值。

03 底层对象与实现机制

类型约束为何比合法入口更细

CFG 允许集合中的两个函数可能具有不同参数和返回语义。XFG 的设计目标是让适用调用点携带类型相关预期，再与候选目标关联的约束比较。这是收窄候选集合，不是证明函数行为安全。具有相同约束的函数之间仍可能存在逻辑错误或滥用空间。

公开结构与研究实现分层

公开 policy 结构含 EnableXfg 和 EnableXfgAuditMode，Load Config 含三个 XFG 检查分派指针。官方字段定义并未承诺通用哈希算法、入口前偏移或全架构寄存器布局。原始技术研究可以帮助理解某一构建，但脚本必须把实验版本写入输出，未知构建不能直接复用常量。[D1][D2]

ABI 与编译优化的影响

调用约定、可变参数、成员函数指针、异常处理和跨模块声明都可能影响实际机器级调用路径。源码强制转换只让类型检查通过，并不保证运行时约定一致。LTO、内联和去虚化也可能改变哪些调用保留为间接调用；验证必须查看最终二进制。

对象和证据对照

04 执行时序与检查边界

沿一次请求依次观察输入、状态、检查位置、输出和失败去向。以下为职责级时序，不把图中角色强行对应为固定函数或独立进程。

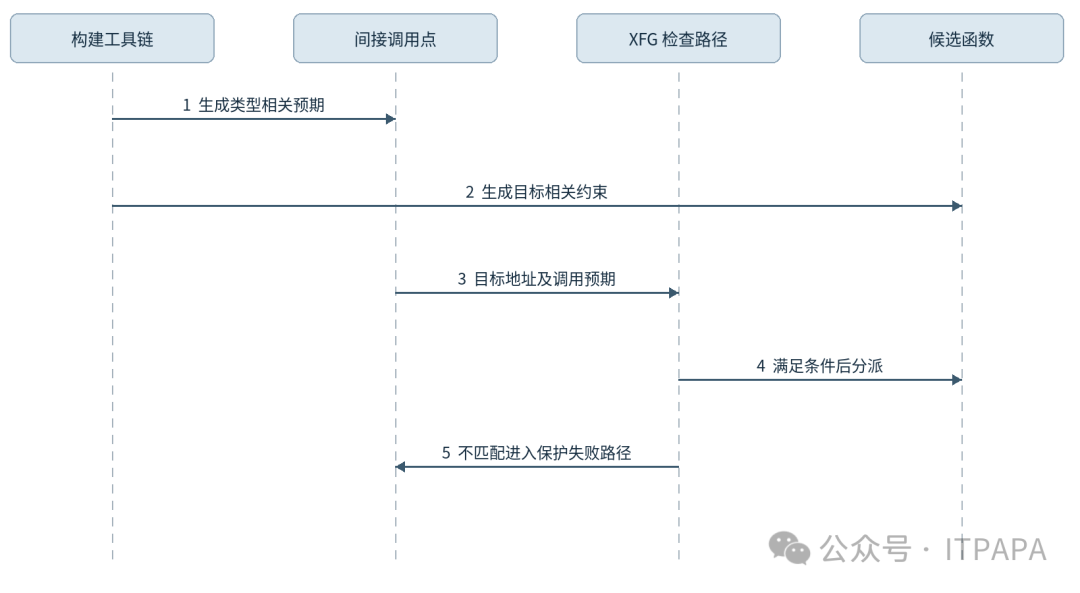

图 2  请求和结果的时序示意。自指箭头表示角色内部处理，失败去向不必是可恢复的业务返回。

此图描述设计职责，未规定具体摘要长度或存储位置。内部字段应由匹配版本符号和已验证解析器处理。

混合 CFG XFG 和未保护代码时需要现场验证兼容路径；不能断言每次类型比较失败都自动降级，或每个旧模块都一定被拒绝。

观测与证明的区别

静态属性证明构建或配置意图，运行查询证明当前对象状态，事件和转储证明某次路径发生过什么。至少让两类证据相互支持；当接口失败、符号不匹配或负载未覆盖时，明确标记未知。

05 组件文件与基础诊断

以下以提升权限的 Windows PowerShell 5.1 为常见查询环境。dumpbin 和 signtool 需 Visual Studio 或 WDK；WinDbg 命令在调试会话执行。预先准备可写的 C 盘 Lab 测试目录，示例路径、进程名与域账号按现场替换，导出文件避免覆盖原证据。

dumpbin /loadconfig C:\Lab\demo.exe
dumpbin /headers C:\Lab\demo.exe

在对应 SDK 的诊断程序中调用

GetProcessMitigationPolicy(...,

ProcessControlFlowGuardPolicy, ...)

输出 EnableXfg 与 EnableXfgAuditMode

WinDbg

!analyze -v
.exr -1
kv

事件与错误解释

没有可跨所有 Windows 版本套用的独立 XFG 事件 ID。本册以进程缓解查询、PE 元数据、调用点反汇编和异常子码构成证据链。不得仅凭 0xC0000409 或 EnableXfg 字段非零判定某一次失败一定由 XFG 引起。

诊断资料可能包含账号、文件路径与业务数据。保存原始证据，分析使用副本；共享前只保留定位问题所需信息。

06 实操实验与结果解释

按支持能力记录 XFG 而不是强制写保留位

以下为使用较新 SDK 的只读查询样例。编译成功仍需验证运行系统；查询失败应保存错误，不将零初始化结构当作关闭状态。

实验约定  先准备C盘Lab目录与测试数据。C++样例使用匹配架构的Visual Studio和Windows SDK；源码与命令以代码注释区分。样例需在目标Windows环境编译或执行后填写实测记录。

include

include

int main() {
  PROCESS\_MITIGATION\_CONTROL\_FLOW\_GUARD\_POLICY p{};
  BOOL ok = GetProcessMitigationPolicy(GetCurrentProcess(),
      ProcessControlFlowGuardPolicy, &p, sizeof(p));
  if (!ok) {
    printf(\"query-error=%lu\
\", GetLastError()); return 1;
  }
  printf(\"CFG=%u XFG=%u XFG-audit=%u\
\",
      p.EnableControlFlowGuard, p.EnableXfg,
      p.EnableXfgAuditMode);
  return 0;
}
// cl /W4 /EHsc xfg\_probe.cpp
// 查询对象仅为本进程，不代表另一个业务进程

预期结果与证据限制

1  输出只说明当前进程字段。检测业务进程需合法获取目标句柄并按 API 要求查询，同时保存目标 PID 和启动时间。

2  旧 SDK 无字段时使用支持的诊断环境，不手工猜测位号补写结构；旧系统查询失败标为不支持或未知。

3  把 policy、Load Config 和真实调用路径放在同一记录内，只有三者相互支持时才讨论特定路径的保护。

07 验证流程与故障分流

验证 1

环境：固定 Windows 构建、工具链及 SDK；保留编译日志。预期工具确实识别所用构建选项，未知参数警告视为失败。

验证 2

静态与动态：在自建实验程序读取 XFG 字段，并跟踪一个间接调用。预期可观察实际检查路径，而非只有 PE 中的指针。

验证 3

类型：用受控的类型不匹配回调演练，比较修正前后的行为。预期在支持和覆盖条件下看到相关检查；未失败时先分析覆盖和兼容路径。

常见问题判断表

排障证据与验收记录

先记录 Windows 版本与构建、处理器架构、相关软件和驱动版本、策略来源及最近变更。随后对齐时间、进程或设备标识、文件哈希、错误码和日志正文；缺少关联时保留为待验证假设。

验收至少保留配置结果、重启或重启应用后的运行状态、合法工作负载结果、无害负向测试结果以及恢复验证。远程环境缺少物理条件的项目应列为未测，不以命令执行成功代替功能通过。

08 互操作版本与性能分析

版本和平台

不要提供没有公开支持依据的全局启用脚本，SDK 中有字段不构成运维管理契约。

覆盖和证据

证据包必须包括 Windows Build、架构、编译器版本、SDK、链接参数和模块哈希。

性能与恢复

类型相关保护的收益取决实际覆盖；给所有进程标同一 XFG 合规值会掩盖未验证路径。

量化验证方法

以同设备、同版本、同输入和同运行模式做前后对照，记录样本数、预热、吞吐、P95或P99延迟、CPU与失败率。计时比较前先确认目标保护实际运行，避免把功能未启动或业务降级误认为优化成功。涉及启动、登录或外设的功能还应记录状态转换和时间线。

09 典型排障案例与最佳实践

以下为按机制设计的演练案例，用于说明证据链与处理方法，不代表公开披露的真实事故。

案例 1  回调强制转换后退出

证据  新构建才复现，出错调用经过 XFG 相关分派；回调声明与真实函数签名不一致。

根因判断  旧代码依靠不安全的函数指针转换，类型约束暴露潜在缺陷。

处理  统一调用约定、返回类型及参数，删除不合法强制转换。

复测  保持保护策略，覆盖全部回调注册和异常路径。

案例 2  检查脚本把旧 DLL 判为 XFG

证据  脚本固定读取新版结构偏移，未检查 Load Config Size。

根因判断  解析器把不属于该字段的数据解释为 XFG。

处理  按目录长度与目标架构解析，未知字段标为不可判定。

复测  用旧版与新版已知样本复核，不把缺字段写成已开启。

部署与恢复原则

把 XFG 放在受控原生构建与验证流程中。先证明工具链输出、运行态策略和具体调用点覆盖，再讨论推广。对依赖内部布局的检测脚本建立版本限制；未证实的行为明确标为待验证。

处理顺序为先收集证据，再最小范围复现，优先修复应用、驱动或策略缺口，最后复测保护与业务。确需临时兼容配置时，记录责任人、作用对象、到期时间和恢复条件，验证后明确撤销。

10 深入排障演练与根因验证

本章为机制推导的完整演练，不是实际事故复盘。步骤中的预期与假设必须由现场证据验证，不能直接作为客户环境结论。

1  复现条件：跨模块回调在新构建失败，但只有部分机器出现。

2  环境对齐：固定 OS 构建、工具链和模块版本，排除不同 DLL 混用。

3  调用点确认：定位最终间接调用，核实经过 XFG 路径，不能只凭异常码命名。

4  ABI 证据：调用方头文件声明和提供方真实函数原型不一致，旧代码用强制转换隐藏问题。

5  修复：用一个共享接口头定义明确签名，重新编译双方，清理旧插件缓存。

6  复测：测试正确类型、不同参数组合、模块升级和延迟加载，保持原保护。

7  验收：输出覆盖证据与尚未支持的组合；未测试机器继续标未知，避免将一次成功推广为普遍结论。

提交研发或供应商的最小资料集

提供稳定复现步骤、系统构建、架构、对象版本与哈希、有效策略及运行状态、原始错误和相同时间范围日志。涉及崩溃补充匹配转储与符号，涉及驱动补充INF CAT SYS和设备实例，涉及认证保留协议与账号类型。报告分开写观察事实、根因假设、修复动作与复测结果。

11 配置部署与恢复

1  先固定并核实工具链支持，检查编译日志中是否出现未知参数。XFG 不提供可推广到全部 Windows 的普通控制面板启用步骤。

2  在受控构建中检查新 SDK 的 policy 和 Load Config 字段，跟踪实际调用点。任何启用或审计方案先按该工具链与系统版本文档验证。

现场实施顺序

保留基线

导出有效策略及相关软件和驱动清单；标记系统构建、时间和变更单。先确认本地与集中管理是否会互相覆盖。

小范围验证

选择硬件和应用组合具有代表性的测试设备，按验证章节分别检查配置、运行和行为。只使用无害样本及测试数据。

分组推广

对审计发现逐项处理，再按机型、应用组合及业务窗口逐步扩大。监控启动失败、崩溃、认证失败和业务延迟等实际指标。

恢复与复测

通过原管理来源恢复明确的旧策略；涉及锁定或签名策略时遵循专用流程。重启或重启应用后重新验收，不以设置值变化作为恢复成功。

主要参考资料

以微软公开文档为主要依据，引用编号对应本册条目。技术推导、诊断顺序和演练方案属于运维设计；具体默认值和支持范围以目标构建及当前厂商资料为准。

[1] CFG policy structure

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-process\_mitigation\_control\_flow\_guard\_policy

[2] Load Config structure

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-image\_load\_config\_directory64

[3] XFG original technical research

https://www.offsec.com/blog/extended-flow-guard/

12 技术参考与术语速查

正文中的数字引用保留原版基础资料；D编号对应下列深化资料。架构推导、实验设计和诊断方法用于解释机制，不构成未公开内部接口的稳定承诺。

[D1] CFG policy structure

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-process\_mitigation\_control\_flow\_guard\_policy

[D2] PE Load Config

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-image\_load\_config\_directory64

本册关键对象速查

独立使用检查

先检查适用架构和版本，再确认工具与权限。配置意图、实际运行、具体触发事件分开记录。源文件、符号和策略ID按版本固定；未知字段或失败查询保留原始错误。完成修复后复测目标功能与关联业务，并撤销临时例外。
