DEP 数据执行保护

DEP 让处理器拒绝从不可执行的数据页取指。它把堆、栈等数据区域与可执行代码区分开，阻断把数据直接当作机器指令执行的一类攻击。[1]

以受支持的 Windows 11 x64 为主要验证环境，兼顾 Windows 10 与 Windows Server。硬件 DEP 依赖处理器 NX 或 XD 能力；32 位旧应用的兼容设置不能推广到所有架构。

逻辑架构与请求流

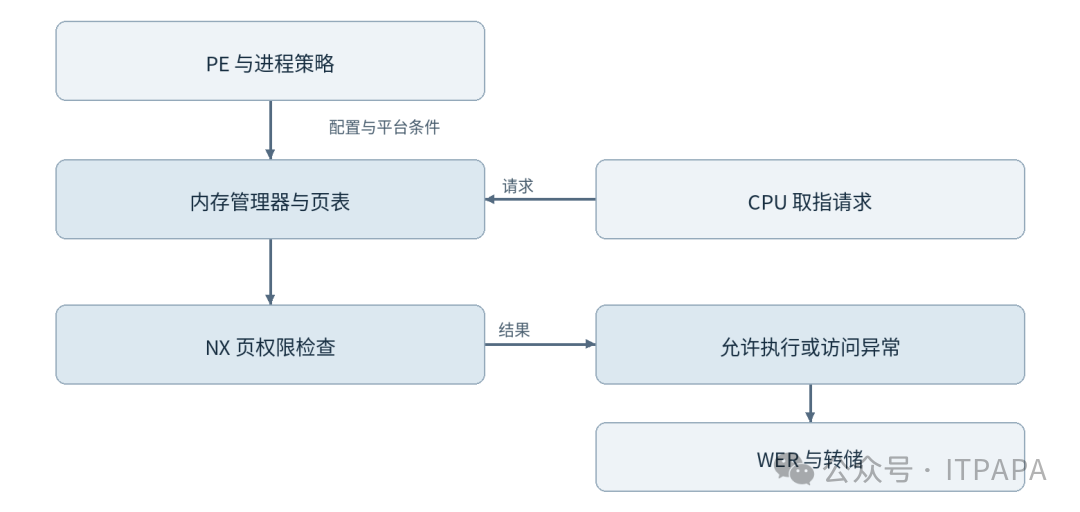

图 1  配置进入执行组件，请求经过检查后产生结果与后续处理。图示为职责关系，非固定进程或调用栈。

保护边界

DEP 不判断文件是否恶意，也不修复越界写入。已具有执行权限的代码仍可运行；合法 JIT 通过受支持的内存权限转换生成代码，因此 DEP 与禁止动态代码的 ACG 不能等同。

01 运行逻辑与关键参数

1  进程创建时，系统综合架构约束、映像属性及进程缓解策略，决定 DEP 行为。64 位进程通常始终受硬件 DEP 保护，不应把旧式逐应用排除当作通用修复。

2  VirtualAlloc 或映像映射建立页权限；数据页通常不带执行权限。内存管理器将抽象的 PAGE\_READWRITE 等权限转换为硬件页表属性。

3  处理器从某虚拟地址取指时进行地址转换与权限检查。若目标页不可执行，则产生异常，Windows 可向用户态报告执行型访问冲突。

4  异常未处理时进程终止并进入错误报告流程。排障应追溯谁把指令指针或函数指针指向数据，而非仅检查发生异常的系统 DLL。

关键参数与判读

参数表区分编译属性、配置意图与运行状态。字段存在不等于当前版本可写；SDK 结构中保留位不得自行赋值。

02 底层对象与实现机制

页权限从映像节到实际页面

PE 节属性描述映像的初始保护意图，内存管理器按页面粒度建立映射。VirtualQuery 返回 MEMORY\_BASIC\_INFORMATION，其中 State 区分提交、保留和空闲，Type 区分映像、映射和私有内存，Protect 表示当前区域保护。文件中某节叫 text 并不能证明当前页可执行；故障调查必须读取实际 Protect。[D1][D2]

执行访问冲突与缺页不是同一个结论

CPU 检查取指地址的转换和执行权限。未映射地址、已释放地址、不可执行的有效数据页都可能产生执行访问冲突。ExceptionInformation[0]=8 只说明访问种类，不能自动证明是有效 NX 页触发。把异常目标和 VirtualQuery 或 !address 的区域属性结合，才能区分指针悬空与权限约束。

JIT 的正确生命周期

常见安全设计先分配 RW，写入代码，再切换为 RX，并按平台要求刷新指令缓存。它避免同时可写可执行，但不意味着绕过其他缓解：ACG 可禁止 RW 转 RX，CFG 可能要求动态目标有效性，CET 还约束返回和上下文。释放代码前必须保证没有线程和回调仍引用该区域。

对象和证据对照

03 执行时序与检查边界

沿一次请求依次观察输入、状态、检查位置、输出和失败去向。以下为职责级时序，不把图中角色强行对应为固定函数或独立进程。

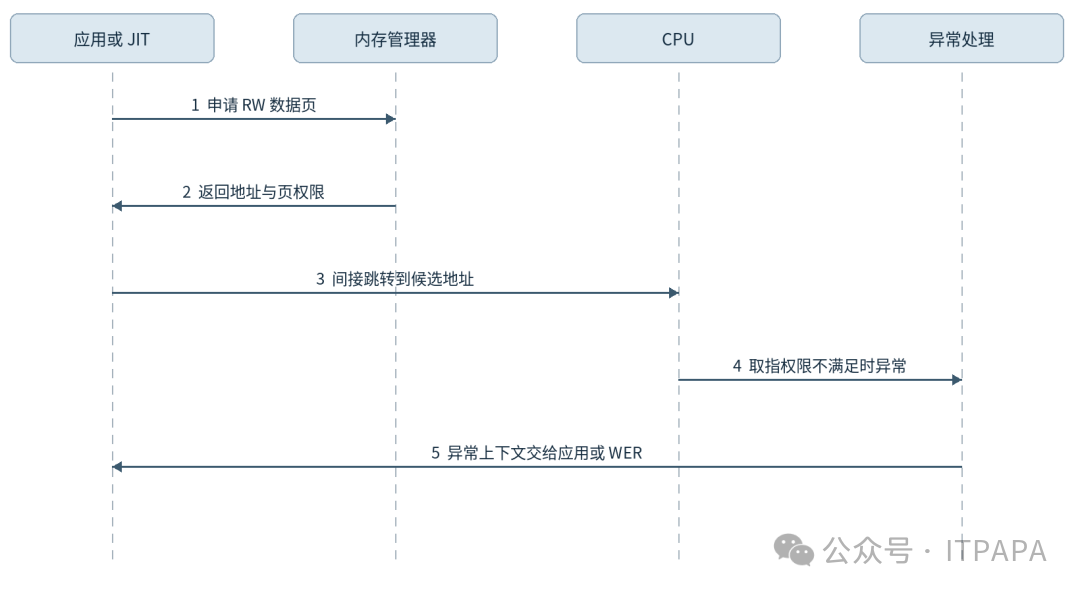

图 2  请求和结果的时序示意。自指箭头表示角色内部处理，失败去向不必是可恢复的业务返回。

检查点发生在取指，不是每次写入数据时。越界写破坏函数指针可能早已发生，最后一次跳转才暴露问题。

异常处理器能够记录上下文，但不应把持续执行受损进程作为修复。正确修复要回到指针产生、代码页保护和释放时序。

观测与证明的区别

静态属性证明构建或配置意图，运行查询证明当前对象状态，事件和转储证明某次路径发生过什么。至少让两类证据相互支持；当接口失败、符号不匹配或负载未覆盖时，明确标记未知。

04 组件文件与基础诊断

以下以提升权限的 Windows PowerShell 5.1 为常见查询环境。dumpbin 和 signtool 需 Visual Studio 或 WDK；WinDbg 命令在调试会话执行。预先准备可写的 C 盘 Lab 测试目录，示例路径、进程名与域账号按现场替换，导出文件避免覆盖原证据。

Get-ProcessMitigation -System
Get-ProcessMitigation -Name demo.exe
Get-ProcessMitigation -Name demo.exe -RunningProcesses
dumpbin /headers C:\Lab\demo.exe

WinDbg 在故障转储内执行

!analyze -v
.exr -1
.ecxr
!address @rip

事件与错误解释

Application 日志中的 Application Error 1000 与 Windows Error Reporting 1001 可提供时间和故障模块，但不足以证明 DEP。异常码 0xC0000005 的 ExceptionInformation[0] 为 8 表示执行访问冲突；还须确认目标区域存在且不可执行。x86 将 @rip 换为 @eip。

诊断资料可能包含账号、文件路径与业务数据。保存原始证据，分析使用副本；共享前只保留定位问题所需信息。

05 实操实验与结果解释

读取一块私有页的权限而不执行其中内容

使用 Visual Studio 的 x64 Native Tools 命令行，保存为 page\_probe.cpp。该样例只分配和查询 RW 页，不构造机器码，也不制造崩溃。

实验约定  先准备C盘Lab目录与测试数据。C++样例使用匹配架构的Visual Studio和Windows SDK；源码与命令以代码注释区分。样例需在目标Windows环境编译或执行后填写实测记录。

include

include

int main() {
  void\* p = VirtualAlloc(nullptr, 4096,
      MEM\_RESERVE | MEM\_COMMIT, PAGE\_READWRITE);
  if (!p) { printf(\"alloc=%lu\
\",GetLastError()); return 1; }
  MEMORY\_BASIC\_INFORMATION m{};
  SIZE\_T n = VirtualQuery(p, &m, sizeof(m));
  if (!n) printf(\"query=%lu\
\", GetLastError());
  else printf(\"state=%lx type=%lx protect=%lx\
\",
      m.State, m.Type, m.Protect);
  VirtualFree(p, 0, MEM\_RELEASE);
  return n ? 0 : 2;
}
// cl /W4 /EHsc page\_probe.cpp /link /NXCOMPAT

预期结果与证据限制

1  正常情况下 State 对应 MEM\_COMMIT、Type 对应 MEM\_PRIVATE、Protect 对应 PAGE\_READWRITE；按头文件常量解释，不凭十六进制字符串猜测。

2  此实验验证页属性，不证明全进程 DEP 覆盖。再查询目标进程缓解状态；32 位 DEP 查询与现代 64 位架构限制分别处理。

3  发生真实崩溃时保留 .exr -1、.ecxr、kv、!address 的成组输出，标明采集自同一转储与线程。

06 验证流程与故障分流

验证 1

基线：查询已运行目标进程的 DEP 状态；记录 EXE 架构、PE NX\_COMPAT、进程 ID 与启动时间。预期结果为策略与架构约束一致。

验证 2

功能：仅在隔离实验进程中分配 RW 页并尝试执行无害测试指令。预期出现执行访问冲突，保留异常记录与页权限。测试进程崩溃是预期结果。

验证 3

兼容：运行受支持的 JIT 工作负载并观察合法 RX 页。预期业务正常；若失败，应检查运行时是否遵循写入后转执行的协议。

常见问题判断表

排障证据与验收记录

先记录 Windows 版本与构建、处理器架构、相关软件和驱动版本、策略来源及最近变更。随后对齐时间、进程或设备标识、文件哈希、错误码和日志正文；缺少关联时保留为待验证假设。

验收至少保留配置结果、重启或重启应用后的运行状态、合法工作负载结果、无害负向测试结果以及恢复验证。远程环境缺少物理条件的项目应列为未测，不以命令执行成功代替功能通过。

07 互操作版本与性能分析

版本和平台

故障性能分析应分离异常路径和正常路径。DEP 检查主要依靠硬件页权限，不能把应用所有 CPU 高占用都算为 DEP 开销。

覆盖和证据

映像标志、进程状态和具体页权限分别采集；任何一个缺失都只能说明部分状态。

性能与恢复

应用自身建立的永久策略未必能由事后管理设置放宽。恢复应新建进程验证，不在已损坏进程里继续试错。

量化验证方法

以同设备、同版本、同输入和同运行模式做前后对照，记录样本数、预热、吞吐、P95或P99延迟、CPU与失败率。计时比较前先确认目标保护实际运行，避免把功能未启动或业务降级误认为优化成功。涉及启动、登录或外设的功能还应记录状态转换和时间线。

08 典型排障案例与最佳实践

以下为按机制设计的演练案例，用于说明证据链与处理方法，不代表公开披露的真实事故。

案例 1  旧报表插件打开即崩溃

证据  异常为执行访问冲突，IP 落在堆中；调用链指向插件自建跳板。

根因判断  插件依赖可执行数据页或发生指针破坏。不能单凭 DEP 开启就断定误报。

处理  升级插件并修复内存权限与生命周期；让供应商提交同版本符号。

复测  保持 DEP 开启，重复导入、计算与导出，确认无执行型冲突。

案例 2  升级后系统 DLL 被报为故障模块

证据  WER 显示 ntdll.dll；异常上下文却是应用回调跳到已释放堆。

根因判断  系统 DLL 是异常分发路径，原因为应用 use after free。

处理  采集完整用户态转储；在测试环境用堆验证定位最早破坏点。

复测  同一输入与并发条件下复测，并确认堆错误消失。

部署与恢复原则

开发侧保留 /NXCOMPAT，运行时避免长期 RWX 页。对无法修复的遗留程序采用隔离运行与有期限的兼容决策，记录例外作用范围；恢复时撤销应用覆盖并重新启动应用，不以全局 BCD 放宽作为标准方案。

处理顺序为先收集证据，再最小范围复现，优先修复应用、驱动或策略缺口，最后复测保护与业务。确需临时兼容配置时，记录责任人、作用对象、到期时间和恢复条件，验证后明确撤销。

09 深入排障演练与根因验证

本章为机制推导的完整演练，不是实际事故复盘。步骤中的预期与假设必须由现场证据验证，不能直接作为客户环境结论。

1  复现条件：特定并发导出后进程崩溃，表面故障模块是系统异常分发代码。

2  假设拆分：NX 权限不兼容、未映射跳转、释放后回调三种假设分别列证据。

3  证据读取：异常参数显示执行访问；!address 报目标为 MEM\_FREE，则不能把结论写成已提交 RW 页的 NX 保护。

4  时间线重建：从回调注册、取消和对象销毁日志找出释放先于最后一次回调的顺序。

5  定位与修复：增加引用计数和注销等待，确保最后使用者退出后才释放代码或对象。

6  反证测试：仅调整 DEP 不会解决生命周期缺陷；修复后保持原保护进行同负载复测。

7  验收：相同输入和并发下无悬空目标，正常路径结果一致，原有缓解状态保持；样例结论不替代现场转储分析。

提交研发或供应商的最小资料集

提供稳定复现步骤、系统构建、架构、对象版本与哈希、有效策略及运行状态、原始错误和相同时间范围日志。涉及崩溃补充匹配转储与符号，涉及驱动补充INF CAT SYS和设备实例，涉及认证保留协议与账号类型。报告分开写观察事实、根因假设、修复动作与复测结果。

10 配置部署与恢复

1  在 Windows 安全中心进入 应用和浏览器控制 漏洞利用防护，核对系统和目标程序 DEP 配置；将应用例外限制在已验证的架构和版本。

2  开发构建保留 /NXCOMPAT；改造遗留动态代码先明确页权限设计。修改后重新启动目标程序，比较策略与执行型异常。

现场实施顺序

保留基线

导出有效策略及相关软件和驱动清单；标记系统构建、时间和变更单。先确认本地与集中管理是否会互相覆盖。

小范围验证

选择硬件和应用组合具有代表性的测试设备，按验证章节分别检查配置、运行和行为。只使用无害样本及测试数据。

分组推广

对审计发现逐项处理，再按机型、应用组合及业务窗口逐步扩大。监控启动失败、崩溃、认证失败和业务延迟等实际指标。

恢复与复测

通过原管理来源恢复明确的旧策略；涉及锁定或签名策略时遵循专用流程。重启或重启应用后重新验收，不以设置值变化作为恢复成功。

主要参考资料

以微软公开文档为主要依据，引用编号对应本册条目。技术推导、诊断顺序和演练方案属于运维设计；具体默认值和支持范围以目标构建及当前厂商资料为准。

[1] Data Execution Prevention

https://learn.microsoft.com/en-us/windows/win32/memory/data-execution-prevention

[2] PROCESS\_MITIGATION\_DEP\_POLICY

https://learn.microsoft.com/en-us/windows/win32/api/winnt/ns-winnt-process\_mitigation\_dep\_policy

[3] Exploit protection reference

https://learn.microsoft.com/en-us/defender-endpoint/exploit-protection-reference

11 技术参考与术语速查

正文中的数字引用保留原版基础资料；D编号对应下列深化资料。架构推导、实验设计和诊断方法用于解释机制，不构成未公开内部接口的稳定承诺。

[D1] VirtualQuery

https://learn.microsoft.com/en-us/windows/win32/api/memoryapi/nf-memoryapi-virtualquery

[D2] Memory protection constants

https://learn.microsoft.com/en-us/windows/win32/memory/memory-protection-constants

本册关键对象速查

独立使用检查

先检查适用架构和版本，再确认工具与权限。配置意图、实际运行、具体触发事件分开记录。源文件、符号和策略ID按版本固定；未知字段或失败查询保留原始错误。完成修复后复测目标功能与关联业务，并撤销临时例外。
