电力监控安全防护 · 安全分区 · II 型监测变电站接进调度数据网怎么做到“联得通、防得住” 变电站接入调度数据网之后，传送的全是遥控、遥调、AGC/AVC 设定值这类“能直接改电网状态”的实时报文。一旦被窃听、篡改或非法接入，后果不是丢数据，而是电网被错误操控。所以电力监控系统有一套强制的安全防护体系——按重要性分区、区与区之间横向隔离、上下行通道纵向加密认证，再用网络安全监测装置（II 型）对全站网络流量与日志做实时监测审计。这套“分区、隔离、加密、监测”的组合，就是并网必须过的前置安全关。分区、隔离、加密、监测——四道关守住调度通道

电力监控安全防护 · 安全分区 · II 型监测变电站接进调度数据网怎么做到“联得通、防得住” 变电站接入调度数据网之后，传送的全是遥控、遥调、AGC/AVC 设定值这类“能直接改电网状态”的实时报文。一旦被窃听、篡改或非法接入，后果不是丢数据，而是电网被错误操控。所以电力监控系统有一套强制的安全防护体系——按重要性分区、区与区之间横向隔离、上下行通道纵向加密认证，再用网络安全监测装置（II 型）对全站网络流量与日志做实时监测审计。这套“分区、隔离、加密、监测”的组合，就是并网必须过的前置安全关。分区、隔离、加密、监测——四道关守住调度通道

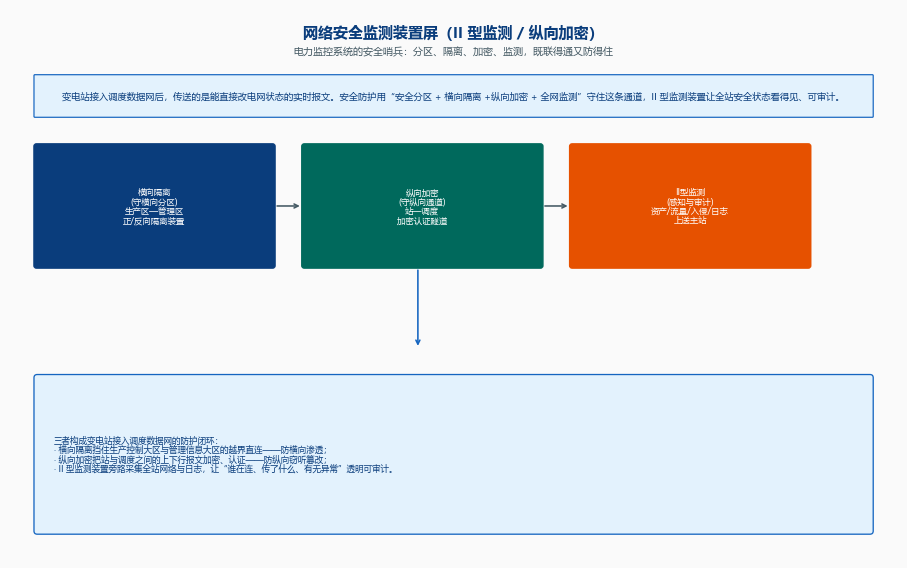

附图0：网络安全监测装置屏总览——电力监控系统的安全哨兵


01	它在电力监控安全防护里是什么角色


电力监控系统安全防护不是某一个设备，而是一整套“分区防御 + 纵深防御”的制度与技术体系。网络安全监测装置屏就处在这个体系的“感知与审计”环节。横向看（分区）：变电站网络分成生产控制大区（I 控制区、II 非控制区）和管理信息大区（III 生产管理区、IV 管理信息区），大区之间用横向隔离装置隔开，生产控制大区与管理信息大区之间不允许直连；纵向看（加密）：生产控制大区上下行调度报文，必须经由纵向加密认证装置，与调度数据网之间加密、认证后再传输；监测看（审计）：II 型网络安全监测装置旁路或接入站控层网络，采集全站资产、流量、入侵与日志，上送调控机构网络安全管理主站，让“谁在连、传了什么、有无异常”看得见。简单说：隔离挡住横向越界，加密守住纵向通道，监测装置让全站网络安全状态“透明可审计”。三者共同构成变电站接入调度数据网的防护闭环。

电力监控系统安全防护不是某一个设备，而是一整套“分区防御 + 纵深防御”的制度与技术体系。网络安全监测装置屏就处在这个体系的“感知与审计”环节。横向看（分区）：变电站网络分成生产控制大区（I 控制区、II 非控制区）和管理信息大区（III 生产管理区、IV 管理信息区），大区之间用横向隔离装置隔开，生产控制大区与管理信息大区之间不允许直连；纵向看（加密）：生产控制大区上下行调度报文，必须经由纵向加密认证装置，与调度数据网之间加密、认证后再传输；监测看（审计）：II 型网络安全监测装置旁路或接入站控层网络，采集全站资产、流量、入侵与日志，上送调控机构网络安全管理主站，让“谁在连、传了什么、有无异常”看得见。简单说：隔离挡住横向越界，加密守住纵向通道，监测装置让全站网络安全状态“透明可审计”。三者共同构成变电站接入调度数据网的防护闭环。

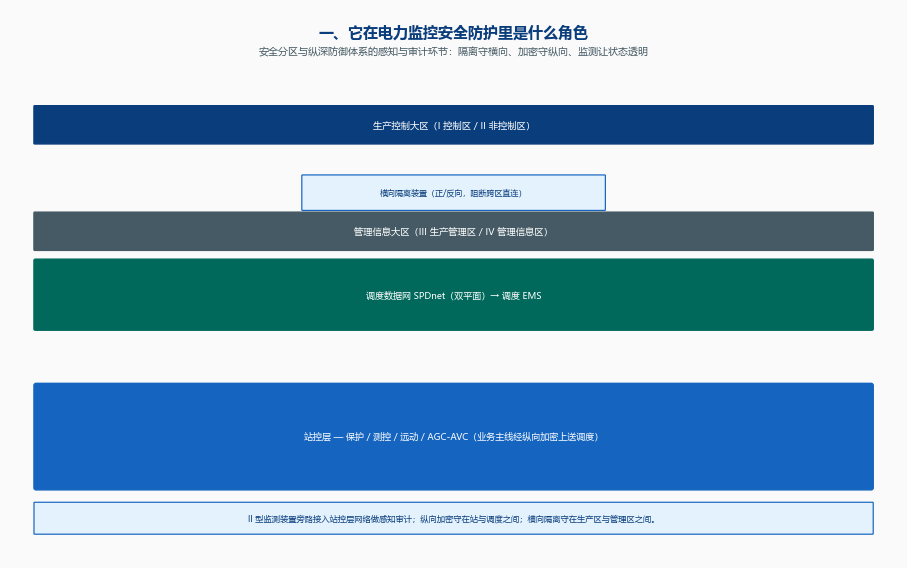

附图1：网络安全监测装置屏在安全分区与纵深防御体系中的定位


02	电力监控安全防护总体框架


这套体系有明确的法规依据与分层结构，设计与验收都以此为纲：法规依据：以《电力监控系统安全防护规定》（国家发改委 2014 年第 14 号令，即“36 号令”）及国家能源局 27 号令等为基本遵循，核心方针是“安全分区、网络专用、横向隔离、纵向认证”；安全分区：生产控制大区（I 实时控制区、II 非实时生产区）与管理信息大区（III 生产管理区、IV 管理信息区）四类，不同区承载不同密级与实时性要求的业务；网络专用：生产控制大区使用独立的电力调度数据网（SPDnet），不与外部公用网络互联；横向隔离：生产控制大区与管理信息大区之间部署正、反向隔离装置，从物理与逻辑上阻断跨区直连；纵向认证：生产控制大区与调度端之间，通过纵向加密认证装置对报文加密、认证，防止通道被窃听或篡改。

这套体系有明确的法规依据与分层结构，设计与验收都以此为纲：法规依据：以《电力监控系统安全防护规定》（国家发改委 2014 年第 14 号令，即“36 号令”）及国家能源局 27 号令等为基本遵循，核心方针是“安全分区、网络专用、横向隔离、纵向认证”；安全分区：生产控制大区（I 实时控制区、II 非实时生产区）与管理信息大区（III 生产管理区、IV 管理信息区）四类，不同区承载不同密级与实时性要求的业务；网络专用：生产控制大区使用独立的电力调度数据网（SPDnet），不与外部公用网络互联；横向隔离：生产控制大区与管理信息大区之间部署正、反向隔离装置，从物理与逻辑上阻断跨区直连；纵向认证：生产控制大区与调度端之间，通过纵向加密认证装置对报文加密、认证，防止通道被窃听或篡改。

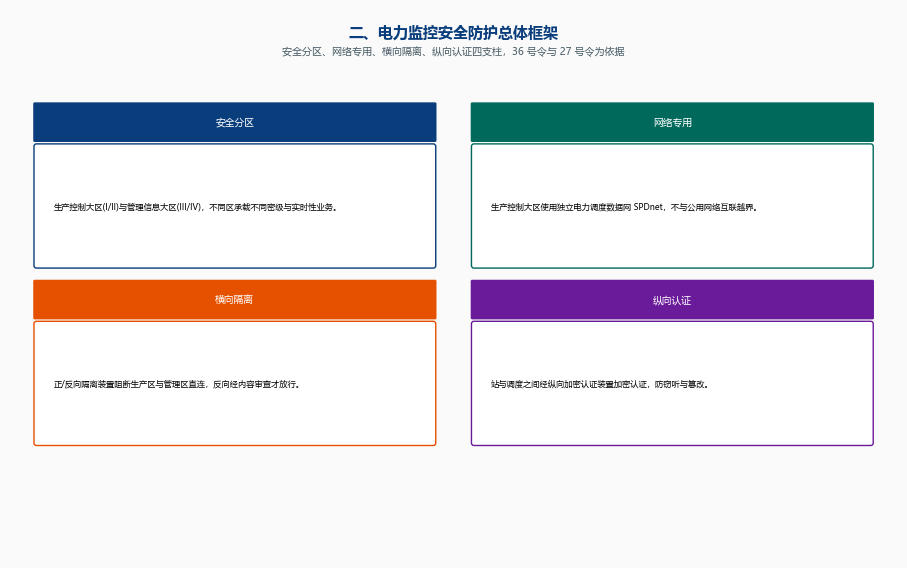

附图2：电力监控安全防护总体框架——安全分区、网络专用、横向隔离、纵向认证


03	II 型网络安全监测装置


II 型网络安全监测装置（网络安全管理平台厂站端）是变电站侧的“安全探针”，它不阻断业务，而是旁路监测、全面感知：部署位置：通常安装在站控层，接入站控层交换机（或通过镜像端口），对 MMS 网、调度数据网接入边界的流量与日志做采集，不串接在主业务链路上，不影响实时控制；采集内容：自动发现联网资产（装置 IP、MAC、厂商、版本）、采集网络流量与连接关系、识别异常流量与入侵行为（IDS）、收集装置与主机日志（Syslog、SNMP 等）；上送主站：把本站安全事件、资产拓扑、告警与日志经调度数据网加密上送至调控机构网络安全管理主站，实现全网安全态势集中监视与统一审计；合规锚点：它是落实“可监测、可审计、可追溯”要求的关键载体，也是并网验收与等保测评的必查项。

II 型网络安全监测装置（网络安全管理平台厂站端）是变电站侧的“安全探针”，它不阻断业务，而是旁路监测、全面感知：部署位置：通常安装在站控层，接入站控层交换机（或通过镜像端口），对 MMS 网、调度数据网接入边界的流量与日志做采集，不串接在主业务链路上，不影响实时控制；采集内容：自动发现联网资产（装置 IP、MAC、厂商、版本）、采集网络流量与连接关系、识别异常流量与入侵行为（IDS）、收集装置与主机日志（Syslog、SNMP 等）；上送主站：把本站安全事件、资产拓扑、告警与日志经调度数据网加密上送至调控机构网络安全管理主站，实现全网安全态势集中监视与统一审计；合规锚点：它是落实“可监测、可审计、可追溯”要求的关键载体，也是并网验收与等保测评的必查项。

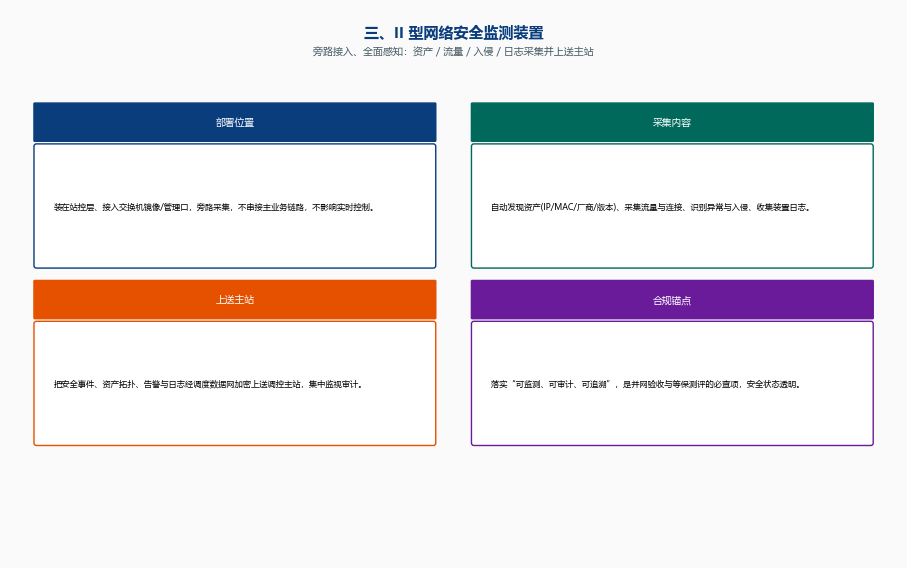

附图3：II 型网络安全监测装置——旁路接入、资产/流量/入侵/日志采集与上送主站


04	纵向加密认证装置


纵向加密认证装置是调度通道上的“加密锁”，部署在生产控制大区与调度数据网之间，专职守护纵向通信：边界部署：串接在站控层（MMS 网）通往调度数据网（SPDnet）的出口处，所有上下行业务报文都要经过它；加密与认证：基于电力专用加密算法与数字证书，对报文做机密性加密与完整性认证，既防窃听也防篡改，未经认证的报文被丢弃；隧道与策略：以加密隧道方式工作，按安全策略对通信对端、业务类型做授权清单控制，非授权主机与业务无法穿越；与横向隔离的区别：纵向加密管“站与调度之间”的上下行通道安全，横向隔离管“生产区与管理区之间”的横向分区隔离，一个守纵向、一个守横向，互补构成纵深防御。

纵向加密认证装置是调度通道上的“加密锁”，部署在生产控制大区与调度数据网之间，专职守护纵向通信：边界部署：串接在站控层（MMS 网）通往调度数据网（SPDnet）的出口处，所有上下行业务报文都要经过它；加密与认证：基于电力专用加密算法与数字证书，对报文做机密性加密与完整性认证，既防窃听也防篡改，未经认证的报文被丢弃；隧道与策略：以加密隧道方式工作，按安全策略对通信对端、业务类型做授权清单控制，非授权主机与业务无法穿越；与横向隔离的区别：纵向加密管“站与调度之间”的上下行通道安全，横向隔离管“生产区与管理区之间”的横向分区隔离，一个守纵向、一个守横向，互补构成纵深防御。

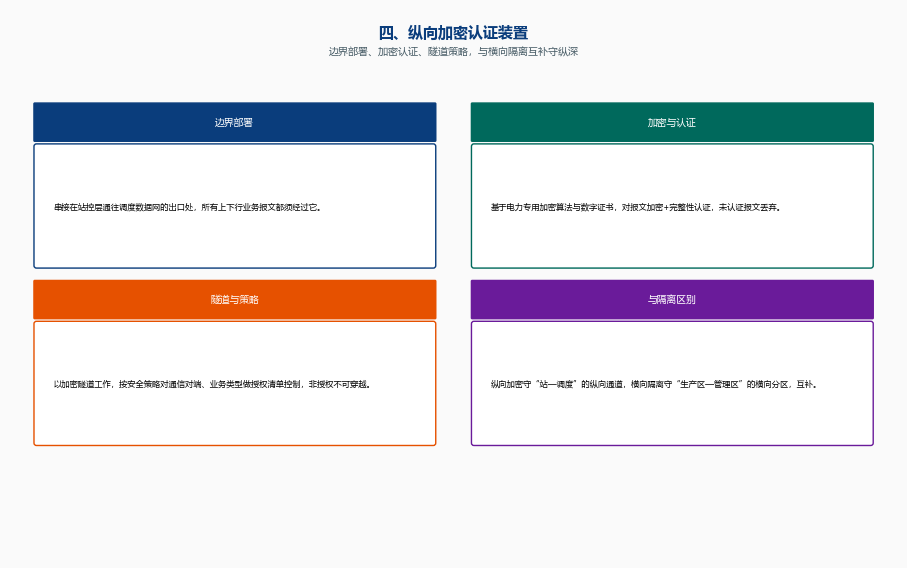

附图4：纵向加密认证装置——边界部署、加密认证、隧道策略与横向隔离的区别


05	部署与接线


工程中，网络安全监测装置屏与纵向加密的接线有明确走向，核心是把“业务通道”与“监测旁路”分开：业务主线：站控层 MMS 网 → 防火墙 / 纵向加密认证装置 → 电力调度数据网（SPDnet 双平面）→ 调度端，遥控、遥调、四遥等业务报文在此链路上加密传输；监测旁路：II 型监测装置经站控层交换机的镜像端口或管理口接入，旁路采集全站流量与日志，不参与主业务转发，因此不影响保护、测控的实时性；双网与冗余：纵向加密与调度数据网多采用双平面、双装置冗余，单点故障不中断加密通道；监测装置也按站控层双网接入，保证自身不成为单点；安全接入区：对外调试、运维接口须纳入安全接入区管理，禁止生产控制大区直接对外开放端口或服务。

工程中，网络安全监测装置屏与纵向加密的接线有明确走向，核心是把“业务通道”与“监测旁路”分开：业务主线：站控层 MMS 网 → 防火墙 / 纵向加密认证装置 → 电力调度数据网（SPDnet 双平面）→ 调度端，遥控、遥调、四遥等业务报文在此链路上加密传输；监测旁路：II 型监测装置经站控层交换机的镜像端口或管理口接入，旁路采集全站流量与日志，不参与主业务转发，因此不影响保护、测控的实时性；双网与冗余：纵向加密与调度数据网多采用双平面、双装置冗余，单点故障不中断加密通道；监测装置也按站控层双网接入，保证自身不成为单点；安全接入区：对外调试、运维接口须纳入安全接入区管理，禁止生产控制大区直接对外开放端口或服务。

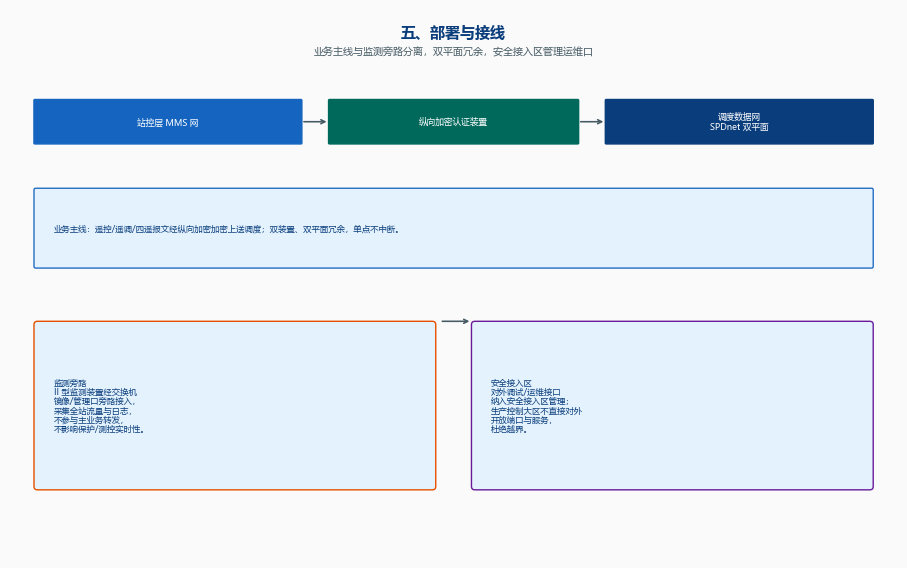

附图5：网络安全监测装置屏的部署与接线——业务主线与监测旁路分离、双平面冗余


06	监测与审计能力


II 型监测装置的价值，最终体现在“看见异常、留痕取证、联动处置”三件事上：资产自动发现：自动测绘全站联网资产与拓扑，新接入或非法设备一上线即告警，杜绝“私接设备进生产区”；流量基线：建立正常流量基线，突增、异常端口、异常连接立即识别，为入侵与故障定位提供线索；入侵检测（IDS）：对已知攻击特征与异常行为做检测告警，与纵向加密、隔离装置形成“防 + 测”双保险；日志合规审计：集中采集并留存装置、主机、设备日志，满足等保与监管“可追溯”要求，发生安全事件时可快速取证；主站联动：上送的安全事件在调控主站统一呈现与派单，实现全网安全态势“一处感知、集中处置”。

II 型监测装置的价值，最终体现在“看见异常、留痕取证、联动处置”三件事上：资产自动发现：自动测绘全站联网资产与拓扑，新接入或非法设备一上线即告警，杜绝“私接设备进生产区”；流量基线：建立正常流量基线，突增、异常端口、异常连接立即识别，为入侵与故障定位提供线索；入侵检测（IDS）：对已知攻击特征与异常行为做检测告警，与纵向加密、隔离装置形成“防 + 测”双保险；日志合规审计：集中采集并留存装置、主机、设备日志，满足等保与监管“可追溯”要求，发生安全事件时可快速取证；主站联动：上送的安全事件在调控主站统一呈现与派单，实现全网安全态势“一处感知、集中处置”。

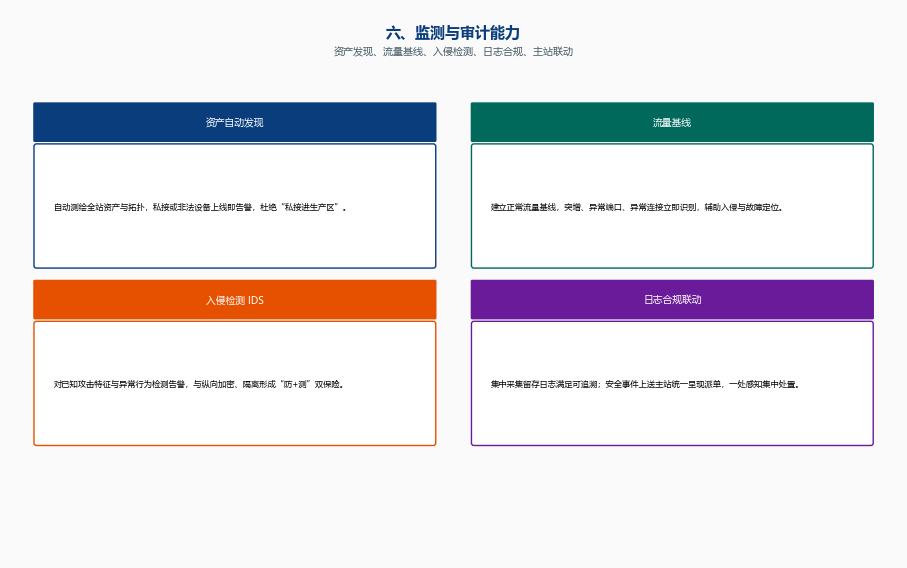

附图6：网络安全监测装置的监测与审计——资产发现、流量基线、入侵检测、日志合规与联动主站


07	工程落地：安全防护的供电、规约汇聚与纵向加密接入


在新建或技改变电站的网络安全防护设计中，要点集中在“分区合规、加密到位、监测全覆盖”。下面是工程上常见的对应关系。


装置	角色	在安全防护中的职责
领祺科技直流屏	操作电源屏	为站控层屏柜提供 110V/220V 双重化操作电源
PBox6218E 通信管理机	边缘接入	工业宽温、双电源冗余，内置电力专用纵向加密模块
PBox6220 规约转换网关	协议汇聚	异构规约互转，报文汇聚后经加密通道上送调度
PBox8628 通信管理机	站控层转发	站控层转发、纵向加密接入、协议转换与对时


分区与隔离严格按安全分区部署、站与调度之间所有生产控制业务走纵向加密、II 型监测覆盖站控层关键交换机与接入边界、监测装置与纵向加密采用双重化直流供电——这几点到位，变电站才能既联得通调度、又防得住越界与篡改。具体装置型号以工程设计文件与订货技术协议为准。

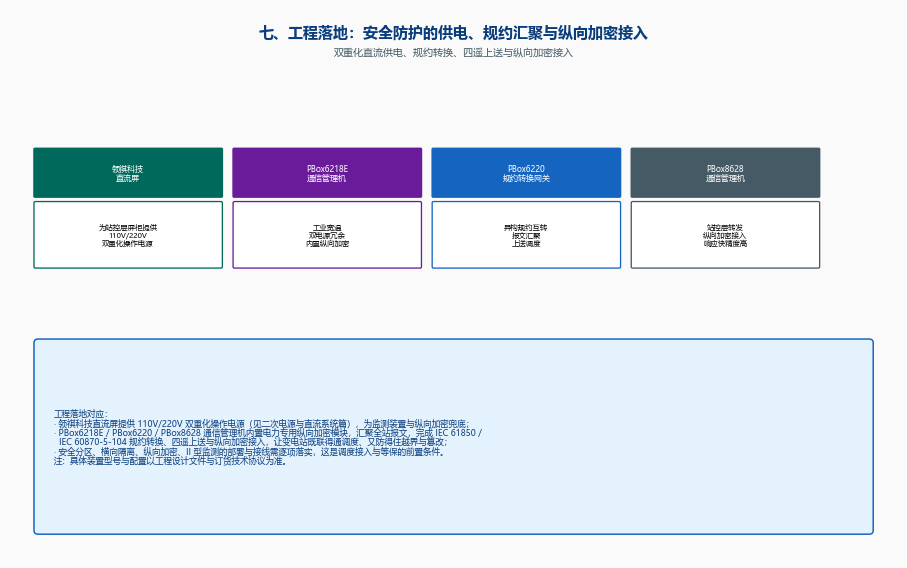

附图7：网络安全监测装置屏的供电、规约汇聚与纵向加密接入


08	小结：四条主线守住安全关


网络安全监测装置屏（II 型监测 / 纵向加密）是电力监控系统的“安全哨兵”，用“分区、隔离、加密、监测”把变电站接入调度数据网的安全关守牢。理解它，要抓住四条主线： ① 定位——安全分区与纵深防御体系里的感知与审计环节，隔离守横向、加密守纵向、监测让状态透明； ② 总体框架——安全分区、网络专用、横向隔离、纵向认证四支柱，36 号令与 27 号令为依据； ③ 两类装置——II 型监测旁路感知、纵向加密边界加密； ④ 部署与监测——业务主线与监测旁路分离、资产发现 / 流量基线 / 入侵检测 / 日志合规联动主站。把这四点讲清，变电站的网络安全防护设计、验收与运维就有了清晰的着力点。

网络安全监测装置屏（II 型监测 / 纵向加密）是电力监控系统的“安全哨兵”，用“分区、隔离、加密、监测”把变电站接入调度数据网的安全关守牢。理解它，要抓住四条主线： ① 定位——安全分区与纵深防御体系里的感知与审计环节，隔离守横向、加密守纵向、监测让状态透明； ② 总体框架——安全分区、网络专用、横向隔离、纵向认证四支柱，36 号令与 27 号令为依据； ③ 两类装置——II 型监测旁路感知、纵向加密边界加密； ④ 部署与监测——业务主线与监测旁路分离、资产发现 / 流量基线 / 入侵检测 / 日志合规联动主站。把这四点讲清，变电站的网络安全防护设计、验收与运维就有了清晰的着力点。


你的变电站安全防护，经得起分区检查与纵向加密对点吗？安全分区 · 横向隔离 · 纵向加密 · II 型监测全覆盖私信「网络安全监测屏」，领取《网络安全监测装置屏工程示意图原图》与《电力监控安全防护·安全分区·纵向加密·II型监测装置配置要点清单》


杭州领祺科技有限公司 · 电力二次系统设计系列 · 内容依据工程图纸与技术资料整理，仅供参考，工程应用以设计院图纸、装置技术说明书与现行标准为准
