大型进口设备无屏蔽条件下工控链路合规检测方案
一、方案适用背景与核心限制说明
1.1 现状
企业现场部署多台超大型进口生产设备，设备整体尺寸庞大、采用一体化密闭结构。经设备原厂资料核实，很多设备具备自主数据上传与远程运维交互能力。
受限于设备超大体量与封闭式结构，现场不具备空间电磁屏蔽、整机射频检测、拆机硬件核验等常规检测条件，传统空间扫描、密闭测试、拆机检测方式均无法落地，存在常规安全检测手段失效的行业共性难题。
1.2 检测核心目标
依托无损工控链路检测技术，在零停机、不拆机、不干扰正常生产、无生产风险的前提下，完成设备网络交互行为的合规核查工作，核心目标如下：
-
全面梳理大型进口设备全量网络交互链路，覆盖工控链路、设备主机、配套上位机、后台服务通道等全部传输节点；
-
精准甄别设备自主上传的各类数据维度，区分生产工艺数据、设备运行数据、工况统计数据、系统日志数据等；
-
量化统计设备网络交互频次、单次传输体量、实时传输速率、日均及月度累计交互数据量，形成可视化数据台账；
-
完整梳理设备交互目标地址、传输协议、数据交互规则、触发机制，形成标准化安全自查报告，满足工业合规安检、内部风险管控需求。
1.3 方案核心原则
旁路无损原则：全程采用镜像旁路监听模式，不串接网络、不篡改业务数据、不阻断生产通信，完全保障生产线稳定运行；
全量覆盖原则：覆盖设备本体、工控主机、上位系统、工业交换机、专属工控网段等所有网络节点，实现无死角核查；
量化可查原则：所有监测数据均附带时间戳、通信日志、流量统计记录，数据完整可追溯、可复核，满足合规存档要求；
适配现场原则：规避空间检测、拆机检测等无法落地的传统方式，完全依托工控链路层监测，适配大型设备特殊物理工况。
二、设备网络交互原理与检测逻辑
大型进口工业设备的远程运维、状态上报、设备心跳交互行为，均依托厂区工业以太网、工控系统及上位机后台服务完成数据交互，不依赖外置射频传输通道，属于典型的链路层隐性交互行为。
正因传输行为隐蔽、无外露传输硬件，传统空间射频检测、电磁扫描方式无法捕捉有效数据。本方案采用工控网络链路监测+主机进程核查+后台流量统计的核心逻辑，从物理链路、网络协议、系统进程、应用数据四层维度逐层核查，全面梳理设备显性及隐性网络交互行为。

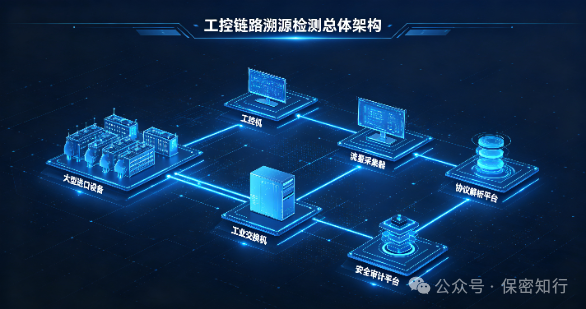

三、整体检测架构（三层无损合规监测体系）
第一层：工业交换机端口镜像——全网流量兜底监测
针对所有大型进口设备接入的核心工业交换机、车间分支交换机，配置端口镜像旁路监测策略。
将所有设备业务端口、工控机上联端口全部纳入监测范围，镜像端口接入工业流量审计设备。全程无介入、无拓扑改动、不影响原有生产通信。7×24小时全量留存网络数据包，区分内网业务交互、外网运维交互、跨网节点通信等不同流量类型，精准筛选设备自主上传的运维及工况数据。
第二层：工控主机与上位机深度行为核查
大型进口设备本体无独立外网传输接口，所有对外数据交互、远程运维上报、设备状态同步，均由配套工控主机、上位机后台程序统一完成。因此主机后台行为是本次核查的核心突破口。
重点核查内容包含：系统后台常驻服务、设备原厂运维程序、自启动后台任务、网卡出站流量规律、定时数据同步任务、空闲时段后台交互行为、域名解析记录、跨网连接日志及私有隧道通信行为。精准区分正常生产交互、设备主动心跳同步、周期性批量数据上报等不同行为。
第三层：工业协议深度解析
针对进口设备专属私有协议及通用工业协议，开展载荷特征解析，通过数据包特征、传输规律、交互场景区分数据类型，弥补单纯流量统计无法识别业务内容的短板，杜绝核查盲区。
四、分步详细检测实施流程
步骤1：现场资产与链路摸排（前置准备）

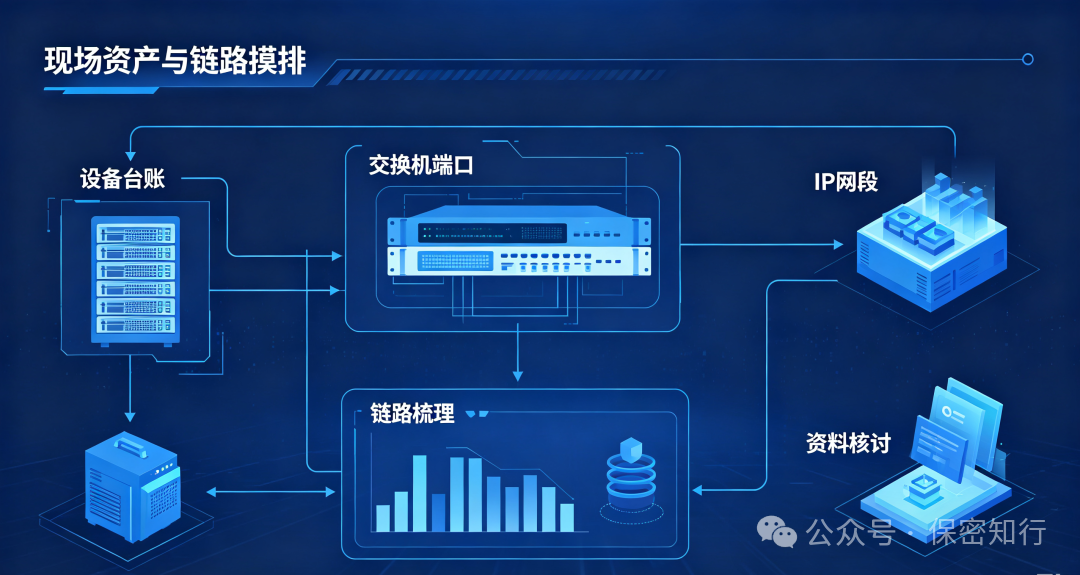

全面梳理现场进口设备、对应工控主机、上位系统、接入交换机端口及专属网段信息，建立“设备-IP-端口-网段”标准化台账。核对原厂设备技术资料，登记设备远程运维、状态上报、数据同步等标称功能。封闭无关外网出口，清理非设备自带的第三方传输通道，排除干扰项。同步记录设备生产、待机、停机全工况时段，保障监测覆盖全部运行场景。
步骤2：全网交换机旁路镜像无损部署
在核心及分支工业交换机配置双向端口镜像策略，全覆盖所有进口设备接入端口，镜像输出端口对接工业流量分析及日志存储设备。开启全量数据包留存功能，完整记录数据帧、时间戳、源目地址、协议类型、包体大小等核心信息。针对满负荷生产、低负荷运行、夜间待机、周末停机四种核心工况持续监测，捕捉低频、周期性的隐性后台同步行为。
步骤3：工控上位机流量与进程精细化核查
实时监测工控机全网卡出站流量，分类统计内网互通、外网运维交互流量。精准定位占用外网带宽的后台进程、原厂专属服务及无界面后台同步程序。系统核查定时任务、后台脚本、周期性数据打包同步程序，排查隐蔽域名解析、私有加密隧道等隐性交互通道。
步骤4：交互数据类型精准归类识别
依托数据包特征与协议载荷分析，精准区分设备自主交互数据类型，全面覆盖设备核心上报维度：
-
设备运行参数：运行时长、开关机记录、故障代码、传感器状态、硬件运行工况；
-
生产工艺数据：设备加工参数、运行配方、温控压控参数、工艺运行曲线、生产节拍数据；
-
生产统计数据：产能产量、开工时长、良品工况、设备负荷、停机统计信息；
-
系统运维数据：设备报警日志、异常运行记录、系统运维日志、模块状态数据；
-
系统配置数据：设备工况快照、系统配置参数、工艺模板及设备定位工况信息。
步骤5：交互数据量化统计分析
标准化量化所有设备网络交互行为，核心统计指标包含：实时上行传输速率、单次数据包体量、分钟/小时/日级交互频次、单台及整体设备日均、月度累计交互总量。区分生产运行、设备待机、停机静置三种工况下的交互规律，精准识别低频静默同步行为。
步骤6：交互目标与传输规则核验
完整梳理设备所有外网交互地址、域名节点及服务器归属信息。识别各类传输协议、加密交互方式，明确数据同步触发规则，区分实时触发、定时周期触发、设备空闲触发、故障告警触发、联网自动触发等不同交互机制。
五、方案可行性（规避传统检测盲区）

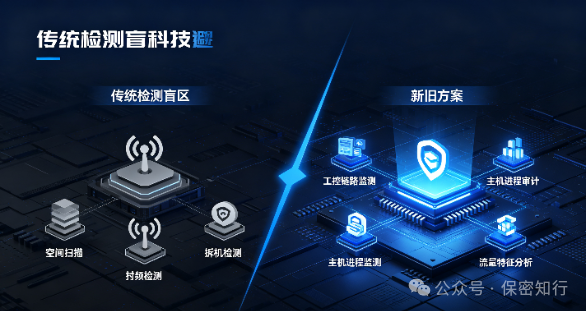

1. 突破大型设备检测局限：无需空间屏蔽、射频扫描、拆机核验，彻底解决超大密闭设备无法开展传统安全检测的行业痛点；
2. 规避加密流量核查盲区：不涉及数据解密操作，依托流量特征、传输周期、包体规律、工况关联行为完成合规判定，全程合法合规；
3. 覆盖全时段隐性交互行为：重点监测夜间待机、停机静置等低关注度时段的低频周期性数据同步行为；
4. 实现单设备精准溯源：通过端口与IP精准拆分，实现多设备混网环境下的单台设备数据统计，杜绝笼统汇总、数据混淆问题。
六、检测工具与设备清单（工业合规级）
工业级可网管交换机（端口镜像功能）、工控全量流量采集分析设备、多协议工业解析工具（适配主流工业协议及设备私有协议）、主机流量与进程审计工具、长周期流量日志存储系统（支持30天以上数据留存）。
七、检测周期与输出成果
7.1 检测周期
现场摸排部署1天、全工况持续监测至少24小时（覆盖工作日、夜班、待机、停机全场景）、数据复盘汇总1天，整体3天内完成单台设备全部核查工作并输出完整报告。
7.2 输出成果
设备网络交互链路拓扑图、单设备数据交互类型明细台账、全量流量量化统计报表、外网交互地址及传输规则清单、设备隐性后台交互行为分析、安全风险等级判定及合规整改优化方案。成果可直接用于企业内部安全自查、工控合规整改、上级合规核验工作。
八、方案合规性与安全性说明
本方案全程采用旁路监测模式，无数据篡改、无网络阻断、无生产干扰，完全保障企业生产经营连续性。所有核查行为均为企业内部工控安全合规自查，符合工业网络安全、数据安全内部核查规范。所有监测日志及数据均本地存储、内部留存，不对外传输、不泄露企业生产信息，核查结论具备合规存档与内部举证效力。
九、长效安全管控优化方案

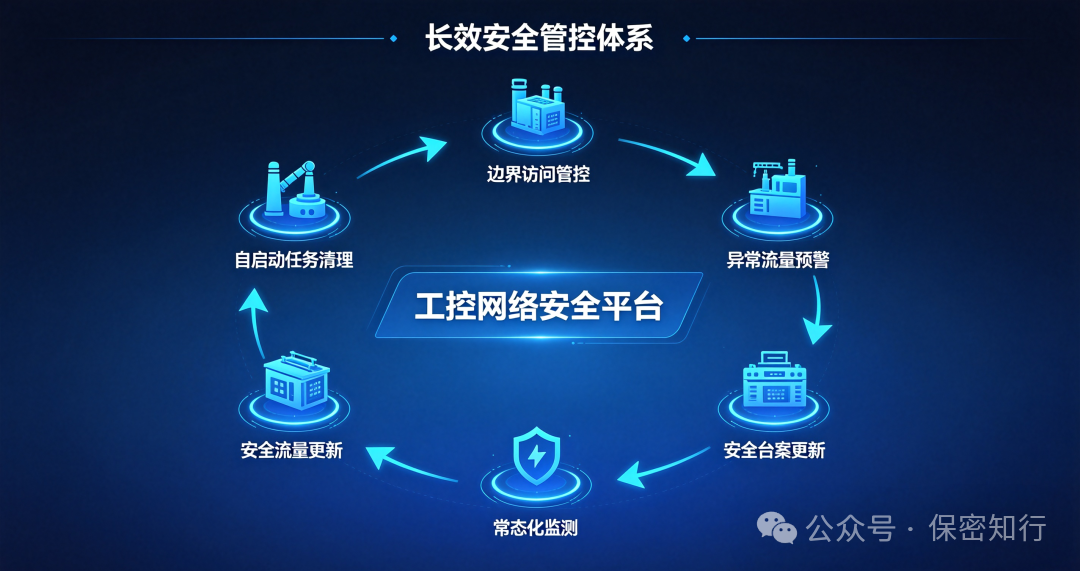

本次核查完成后，可落地常态化防护机制：针对非必要外网交互节点，通过边界设备做精准访问管控，保留合法运维通道、屏蔽无效后台同步行为；关闭工控机非必要自启动上报服务与定时同步任务；搭建工控网络常态化流量监测机制，实现异常跨网交互实时预警；建立进口设备网络安全台账，形成常态化、标准化的工控合规管控体系。
