激光雕刻树叶、皮革、木板、塑料、卡纸、亚克力
激光雕刻机是一种利用高能量密度的激光束对树叶、皮革、木板、塑料、纸板、亚克力、金属等材料表面进行局部照射，使材料发生瞬间熔化、汽化或化学变化，从而留下永久性标记的设备，在工业制造、创意设计、广告制作等领域应用非常广泛。
根据激光器的不同，常见的激光雕刻机主要分为三类：
- CO2激光雕刻机：适合加工非金属材料，如木材、亚克力、皮革、纸张、玻璃、布料等。优点是功率选择多（从几十瓦到几百瓦），成本相对较低，切割效果不错。缺点是难以加工金属。
- 光纤激光雕刻机：适合在不锈钢、铝合金、黄铜等金属表面打标、雕刻，也可用于部分塑料。优点是精度高、速度快、寿命长、免维护。缺点是通常用于打标而非深度切割。
- 二极管激光雕刻机：适合木材、皮革、部分塑料等。优点是价格便宜、体积小、安全性相对较高，适合家庭或爱好者。缺点是功率低、速度慢，难以切割厚材料。
开源星光4N桌面激光打印机
开源版星光4N桌面激光打印机主控是一块 Arduino Nano 自制PCB主板，烧录了开源的 GRBL 1.1 固件负责把电脑发来的雕刻路径解析成具体的电机转动指令和激光开关信号，硬件核心采用废旧光驱的步进电机，搭配3D打印外壳，有效雕刻行程为50×50mm，机械定位精度可达0.0125mm，激光光斑直径控制在0.15-0.2mm，精细度可以轻松完成卡纸、树叶、薄木板、塑料、皮革等表面的图案雕刻，给你的随身小物件刻上个性化Logo，很适合手工创作者。

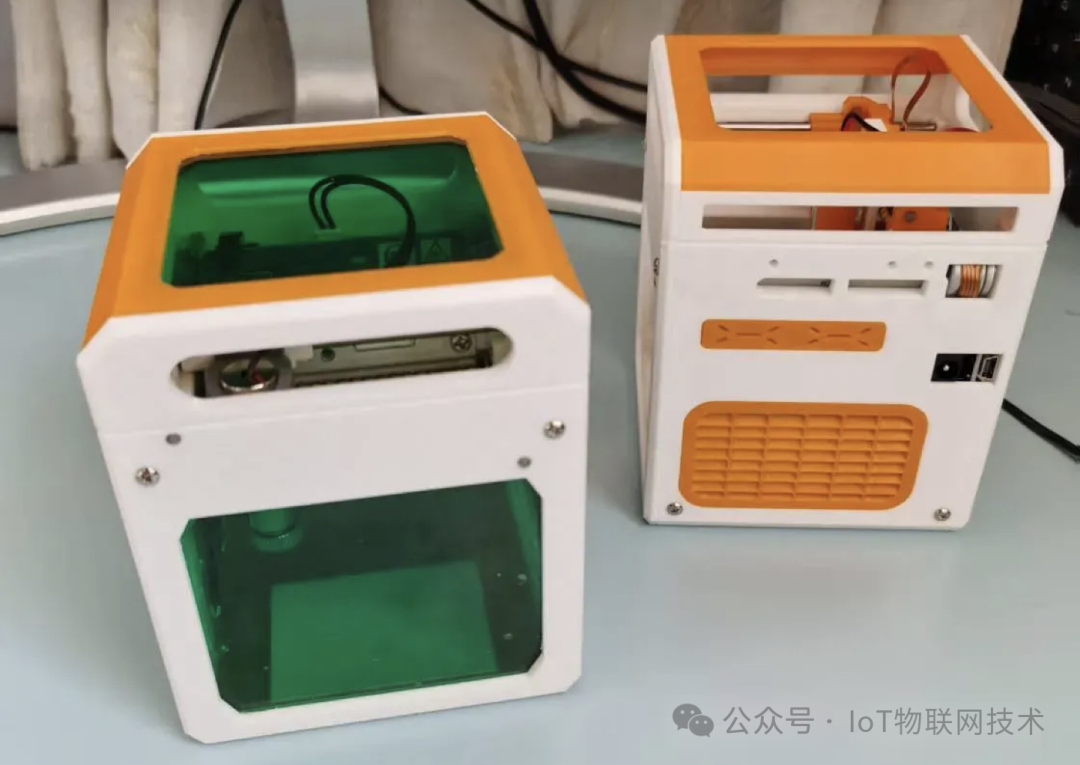

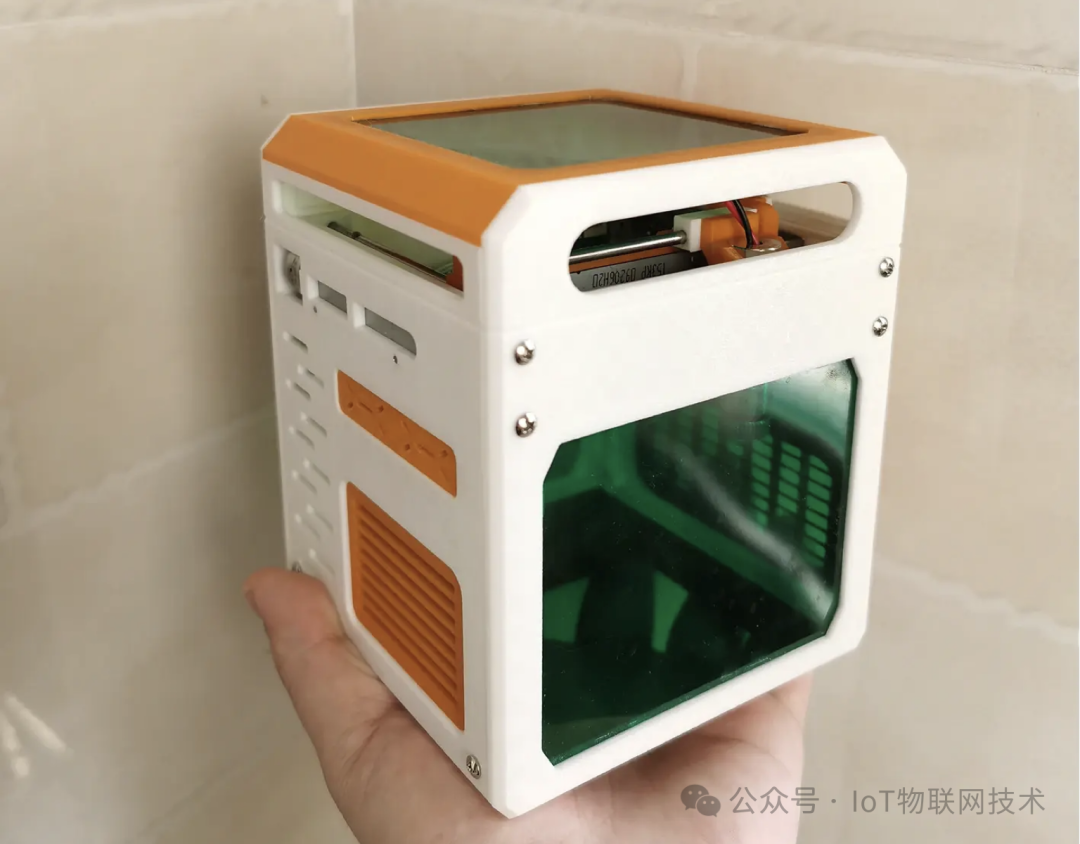

星光4N桌面激光打印机整机只有手掌大小，轻量化设计不占桌面空间，还配套有绿色遮光护罩保障使用安全；软件层面支持电脑端中文操作，绘图雕刻直观易上手，价格远低于正规商用雕刻机，是极客入门尝鲜的高性价比选择。
硬件清单
打样PCB板×1单，FR4双层
Arduino nano开发板×1，atmega328p芯片
A4988步进电机驱动器×2
N沟道开关mos管型号IRFZ44N×1，TO220封装
三端稳压管型号LM7805×1，TO220封装，TO220散热片×1，M3\*4螺丝×1，与该稳压管组合使用
F3发光二极管×2，一个电源指示灯，一个激光信号指示灯，
1/4W插件电阻，4.7Ω、47Ω、2K、10K、100K各一个
XH2.54接线端子（母座）：4P直针×2、2P直针×4
DC母座 5.5\*2.1纯铜×1
直插电解电容 16V100UF 5\7规格×2，16V470UF 8\12规格×1
规格2.54MM直排母1\*8P×4
规格2.54MM直排母1\*15P×2
激光头5V250毫瓦，直径12毫米
激光护目镜
数据线和开发板数据接口配套即可
外壳框架一套，模型stl文件已上传，可以自行打印
配套螺丝M3\10四条、M3\8四条、M2.5\10五条、M2\4四条
微型步进电机×2个，58mm长螺杆，螺距3.75mm
电机线可以买一条XH2.54-4P的双头电机线30cm长，
不锈钢光轴3MM直径，10cm长 共4根
润滑脂黄油一类也行电源12V2A电源，供电口要5.5\*2.1或者2.5的和主板的DC母口配套
底座可以安装圆形磁铁直径6mm，厚度1-3毫米，8个

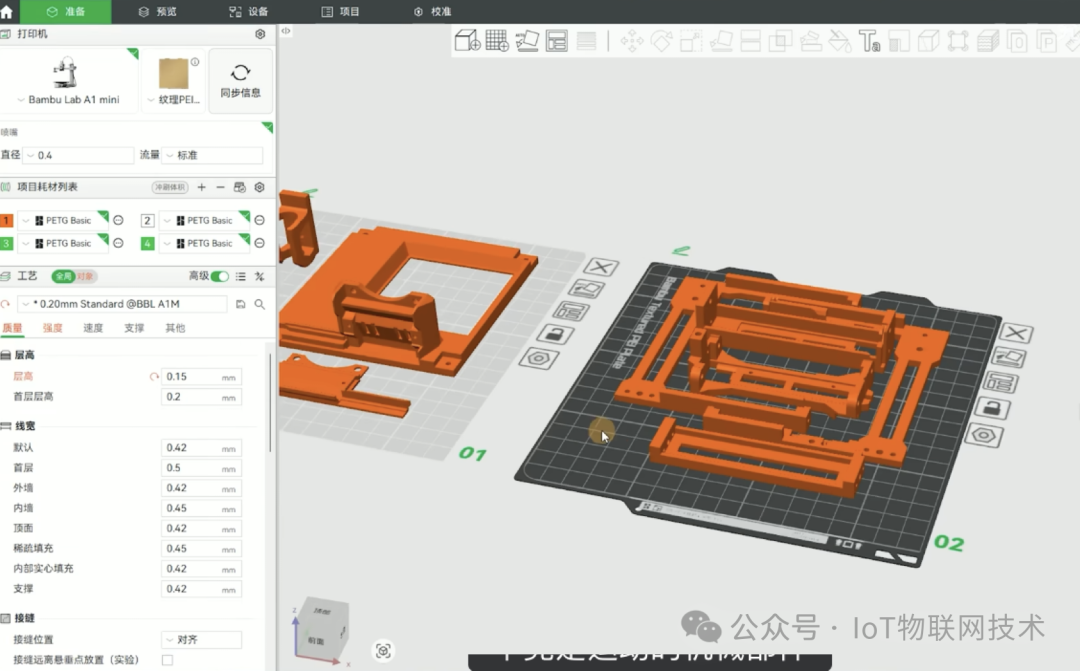

拓竹3D打印框架
外壳3D打印文件，在拓竹 makerworld 平台的models编号：1834602-xing-guang-4nmi-ni-ji-guang-diao-ke-ji#profileId-2029055

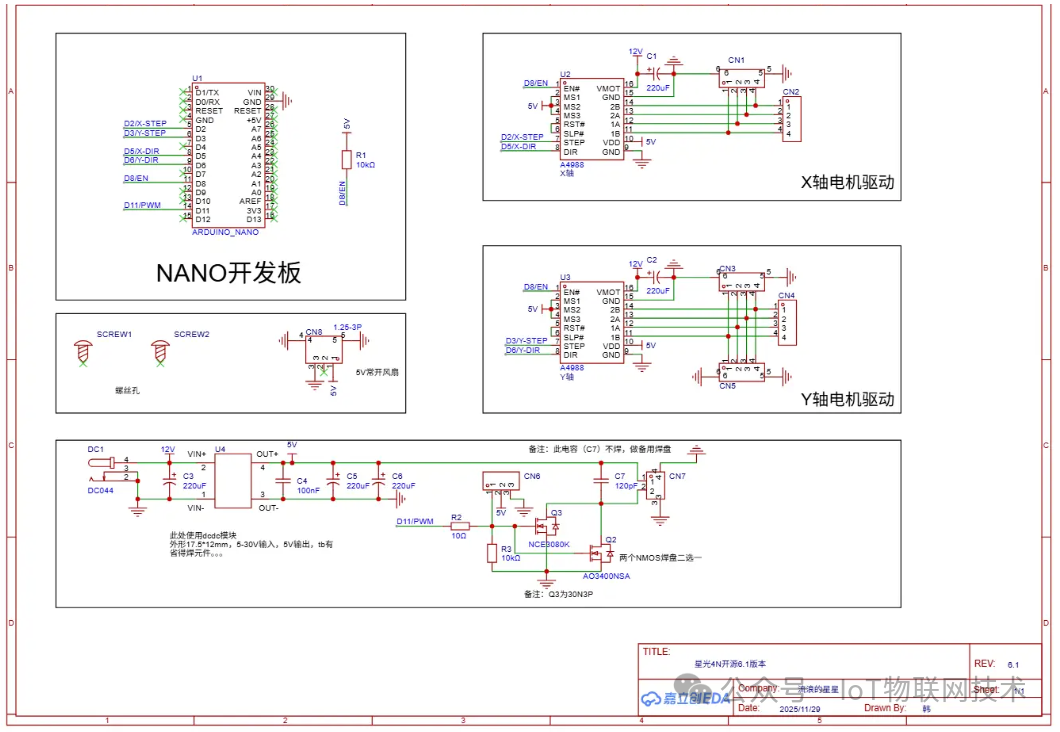

原理图

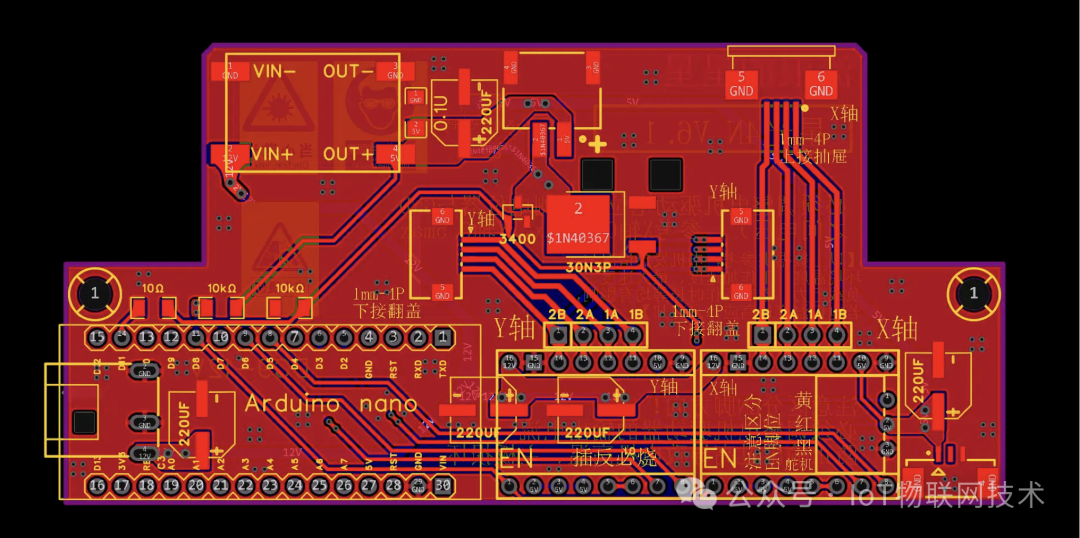

PCB板卡

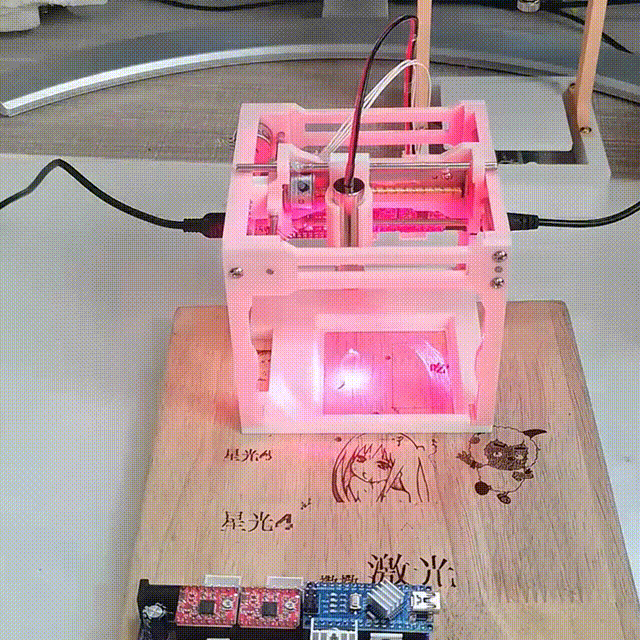

运行效果

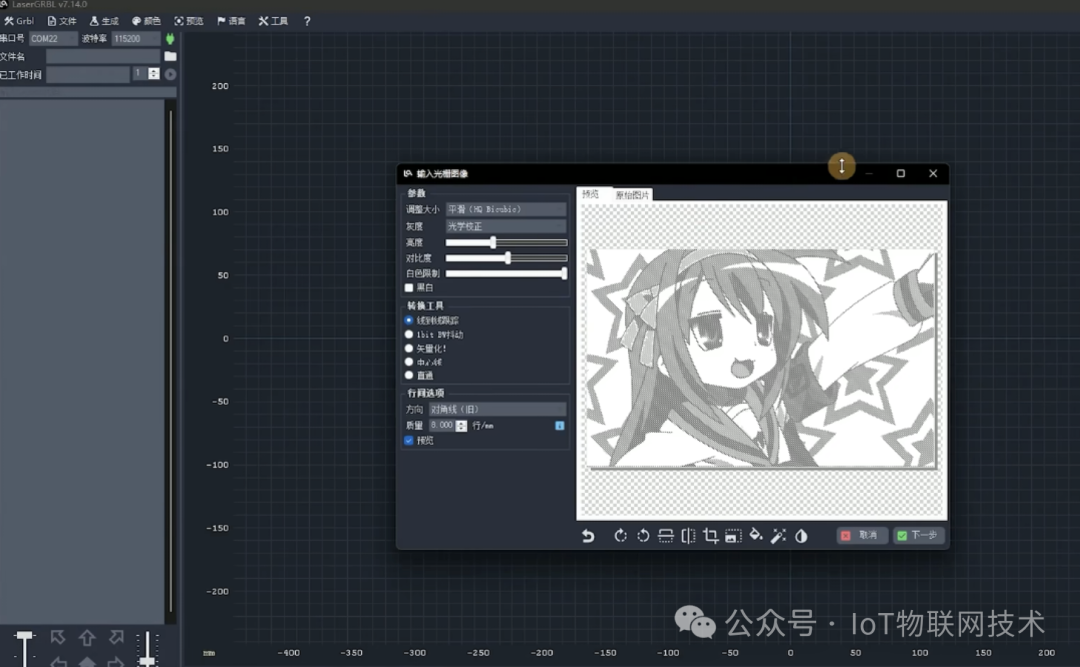

星光4N本身没有屏幕和按键，支持USB有线连接电脑，所有操作都在电脑的上位机LaserGRBL软件完成。你可以在软件里导入要雕刻的图片或文字，调整好大小和参数，它就会自动生成代码并通过USB线发送给机器，并完成激光打印。
