从调试口抽到改固件：Sonoff ZigBee 网关的芯片到云端两条 CVE

黑卷
黑卷

赛博安全攻防日记

2026年10月1日 12:40
上海

在小说阅读器读本章

去阅读

在公众号小说中沉浸阅读

从调试口抽到改固件：Sonoff ZigBee 网关的芯片到云端两条 CVE

智能家居设备已经无处不在，但也带来了独特的安全挑战。本文基于对 Sonoff 智能家居 IoT 设备的安全研究，梳理研究者在硬件与固件层面发现的两处问题——它们分别对应 CVE-2024-7205 与 CVE-2024-7206。全文以防御视角复盘方法论：如何看待目标设备、如何越过完整性校验去理解「改固件为何能启动」、以及云端通信在什么条件下会被 MITM 观测。

原研究者：Jerin Sunny / Shakir Zari（2025-01-03）。本文为防御向技术整理，武器化细节从简。

在此之前，Bitdefender 曾披露过同类设备的云端问题；本研究主要面向硬件与固件侧。

目标设备

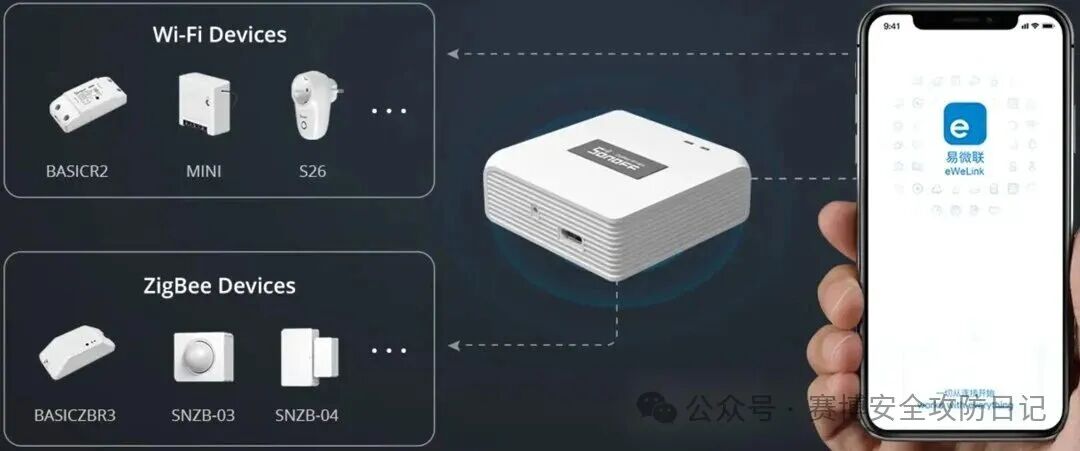

Sonoff 的智能家居产品线很广：智能开关、灯、网关、传感器等。本次研究目标是 Sonoff ZigBee 网关（ZB Bridge）——它通过 ZigBee 汇聚各类传感器数据，再上传到云端；配套 App 为 eWelink，用来配网、交互和看数据。App 通过蓝牙配对，也支持把设备「共享」给次级用户，付费版还能限制次级用户的权限。

目标产品版本：
    eWelink App 版本 - 5.3.0
    固件版本        - 1.3.0

目标侦察

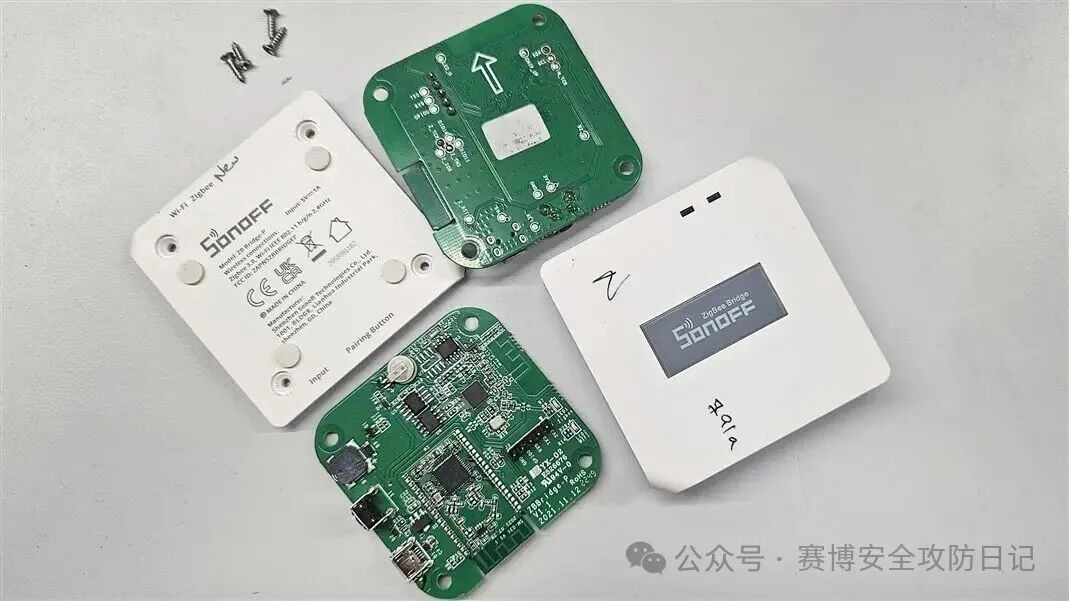

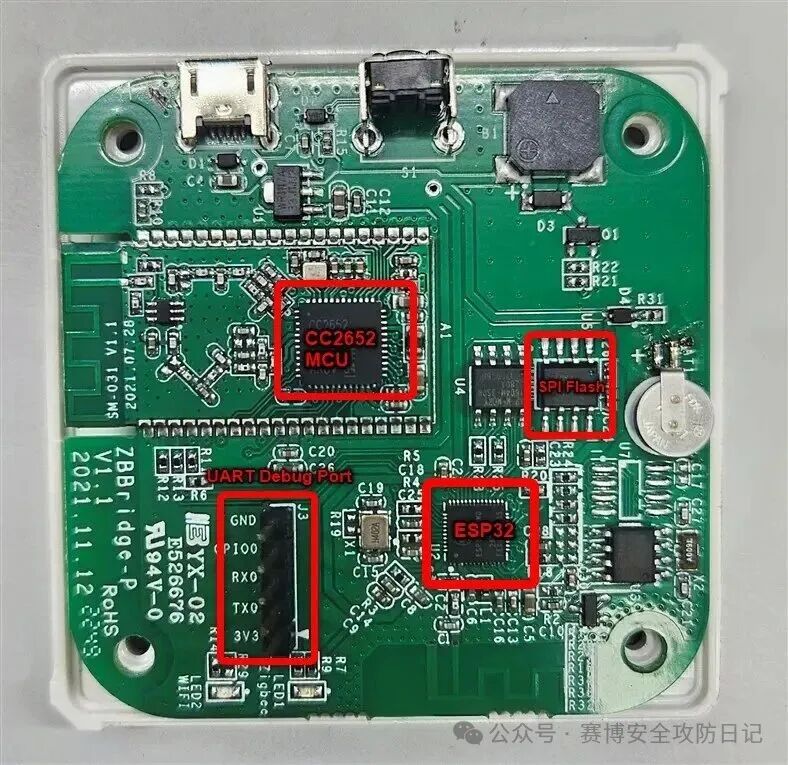

初步侦察从物理拆解开始。打开外壳后，可以第一次看到内部硬件，分析 PCB 与元器件布局。

我们主要关注这几块：

* CC2652 MCU
* ESP32 D0WD-V3
* SPI Flash（ZB25VQ32）
* 调试口

CC 系 MCU 负责 ZigBee 通信，ESP32 则是设备「大脑」，管理其余智能家居功能与 WiFi 连接。

固件提取

分析 IoT 设备固件是安全研究的关键一步——它可能暴露潜在漏洞、硬编码密钥以及可被滥用的接口。提取固件的常见途径有：直接读存储芯片、用固件升级包、或走调试口等。

调试口分析

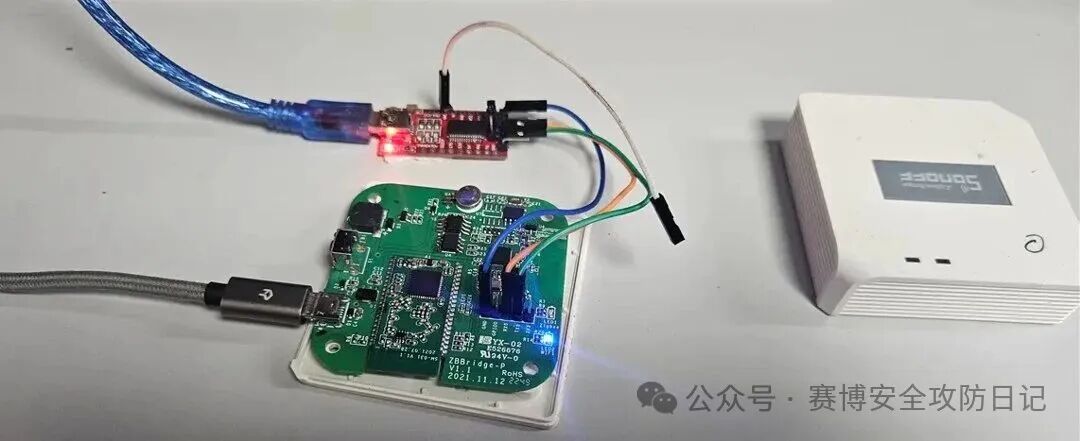

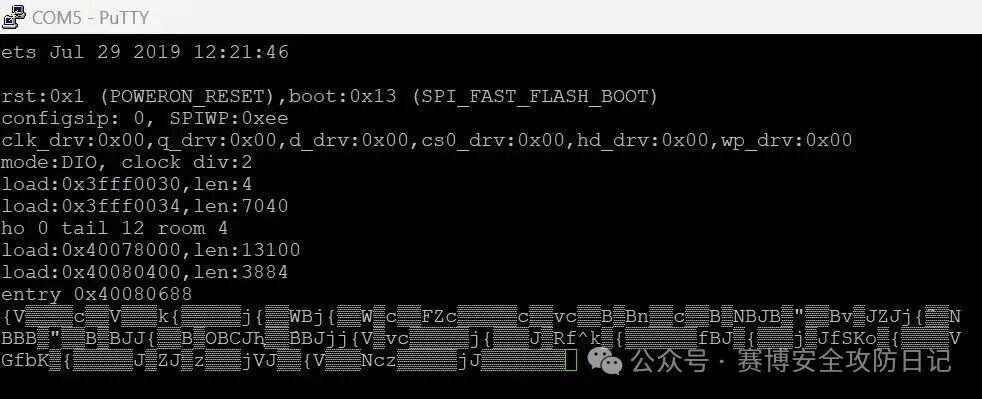

我们决定先看板上的调试口能否用来抽固件。对照 PCB 丝印，它像是一个 UART 调试口。接上 USB 转串口后，能看到启动日志：

启动模式

查阅 ESP32 数据手册可知，芯片通过 Strapping 引脚配置启动参数，其中 GPIO0 控制启动模式，而这个引脚正好也引到了调试口上。借助它切换启动模式，即可进入下载（download boot）模式。

进入下载模式后，就能用 Esptool（一个 Python 工具）与芯片 ROM bootloader 通信，它可以：

* 读、写、擦除、校验 Flash 中的二进制数据
* 读取芯片特性等信息（如 MAC、Flash 芯片 ID）
* 准备可烧录的二进制镜像

固件分析

ESP32 分区表

要抽取完整 Flash 内容可以直接用 Esptool。这里顺带理解一下 Espressif SoC 的外部 Flash 是如何映射使用的：一颗 ESP32 的 Flash 可以装多个 app，以及各类数据（校准数据、文件系统、参数存储等），因此 Flash 里维护着一张分区表。

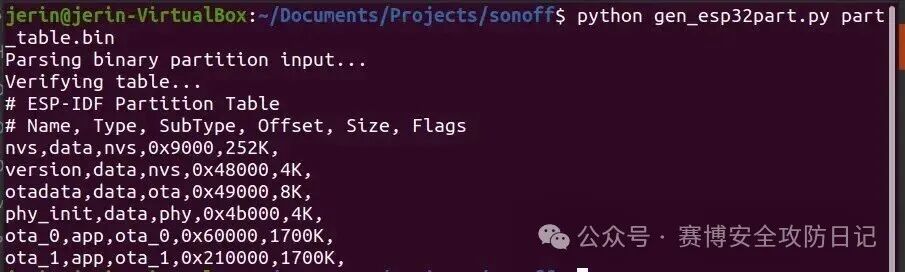

我们先从设备里取出分区表，再用 gen_esp32part.py 解析。

分区表每一项包含名称（label）、类型（app/data 等）、子类型与加载偏移，如上图所示。类型字段表示各分区存储的数据类别。

每个分区都可以单独抽出来分别分析。

分析这些分区后得到的结论：

* 应用固件存放在 ota_0 / ota_1 分区，其中还含有用于云端通信认证的证书。

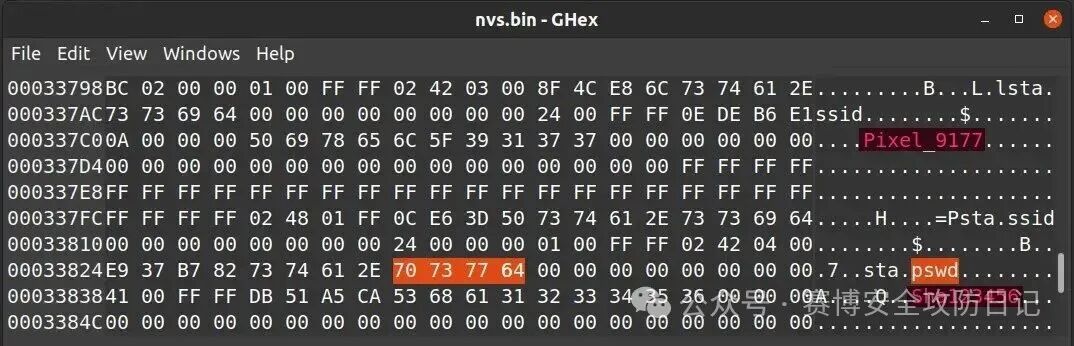

* NVS 分区含 WiFi AP 的 SSID 与口令。
* Version 分区含版本信息。
* Otadata、phy_init 为设备运行所需的其他支撑数据。

相关弱点：CWE-1191（片上调试/测试接口访问控制不当）。

固件修改

我们关心的是应用固件（ota\_0 / ota\_1），里面是这款智能家居设备的核心逻辑：功能控制、通信协议，以及可能的硬编码凭证或配置。

不过在拆解应用固件之前，需要先确认一件事：能否修改固件并刷回设备。这一步用来验证设备是否有固件完整性校验（数字签名、校验和等）来阻止未授权修改。

Secure Boot 分析

Espressif SoC 有 Secure Boot 机制，确保只运行受信任固件；它用 eFuse 存系统参数并开启各安全特性。用 espefuse.py 可以查看设备 eFuse 设置。

检查发现目标设备的 Secure Boot 处于关闭状态。理论上，设备应当允许烧写并执行被修改过的固件。

于是研究者对应用固件做了一处受控的小改动再刷回——但设备启动失败。这暗示存在某种软件完整性校验机制。

越过软件完整性校验（机制层）

ESP32 应用镜像格式

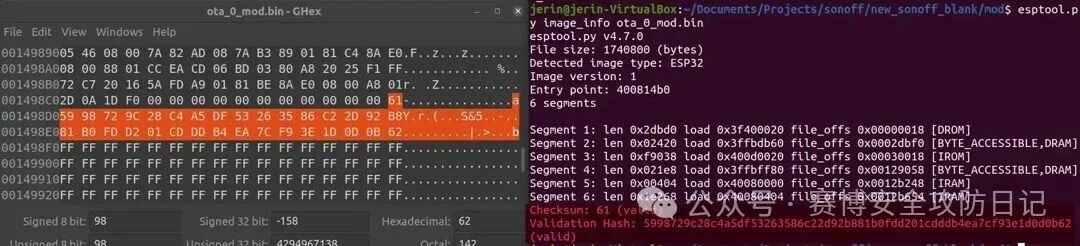

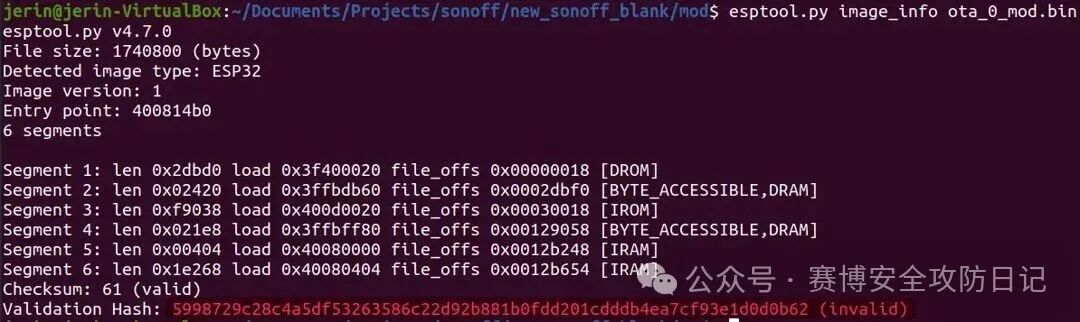

ESP32 的应用镜像格式在末尾带有一个单字节校验和与一段 SHA256 哈希，bootloader 用它们校验应用分区。可以用 esptool 检查改动后的镜像校验是否有效。

只要校验和/哈希不匹配，bootloader 就会在启动时报错，无法运行被改的 app 分区。由于 Secure Boot 未开启，这里的校验和/哈希并不提供强安全保证——也就是说，把它们重新算成一致的值后，改动后的固件就能通过校验。

修复校验和/哈希为有效值后刷回设备，改动后的固件即可成功启动。

相关弱点：CWE-1326（硬件缺少不可变的信任根）。

防御要点：这类风险的根因是 Secure Boot 未启用——单字节校验和 + SHA256 只能防「无意损坏」，挡不住有意改写。量产设备应开启 Secure Boot 与签名校验。

进一步：设备—云通信的观测

如前所述，Sonoff 设备与云端通信来传输遥测并执行智能操作。既然已经能启动改动后的固件，接下来的目标是理解设备与云之间的通信。

思路有两条：一是完整逆向抽出的固件；二是做 MITM，观测设备与云之间的实时流量。研究者选了后者，因为它能更完整地还原真实通信。

MITM 观测

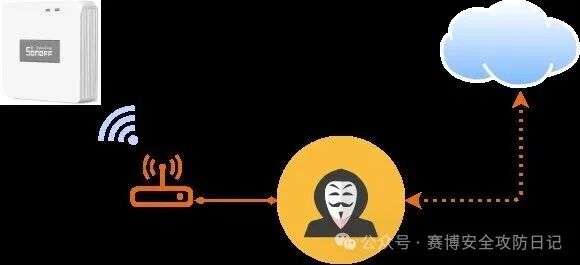

MITM（中间人）指在双方不知情时介入其通信。放到防御语境里，它是评估「通信是否被正确加密、证书是否被正确校验」的常用手段。

云端通信分析

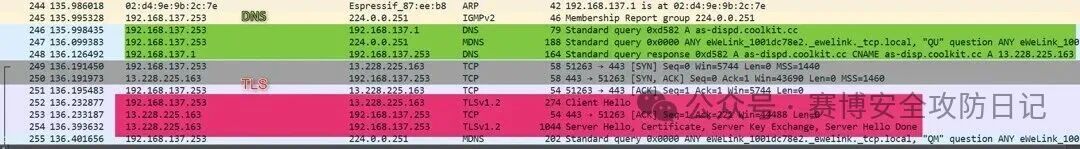

用 Wireshark 抓 WiFi 流量，并按设备 IP 过滤出它的流量。

如上图，设备先发 DNS 查询解析域名 as-dispd.coolki.cc，拿到 IP 后连接服务器，随后发起 TLS/SSL 连接。

TLS/SSL 通过加密与身份校验保证数据安全传输。既然设备走 TLS，只要协议实现没有缺陷，云端通信就是加密不可读的。要看明文，需要架一个 MITM 代理并把设备流量导过去。

用 Burp 作代理 + 替换设备上的 CA 证书

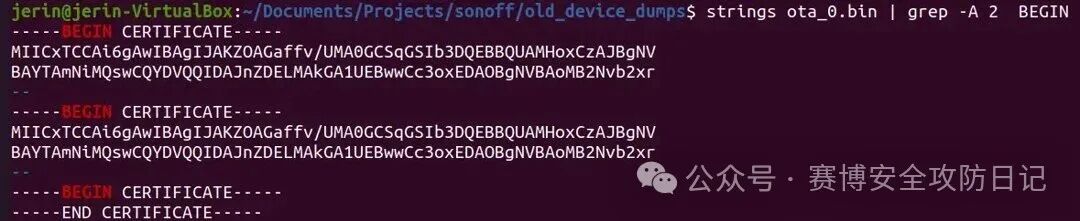

要让 Burp 成功拦截/解密设备流量，需要在设备侧安装 Burp 的 CA 证书。前面已经抽出过固件，分析发现 ota\_0 / ota\_1 分区内嵌有证书。

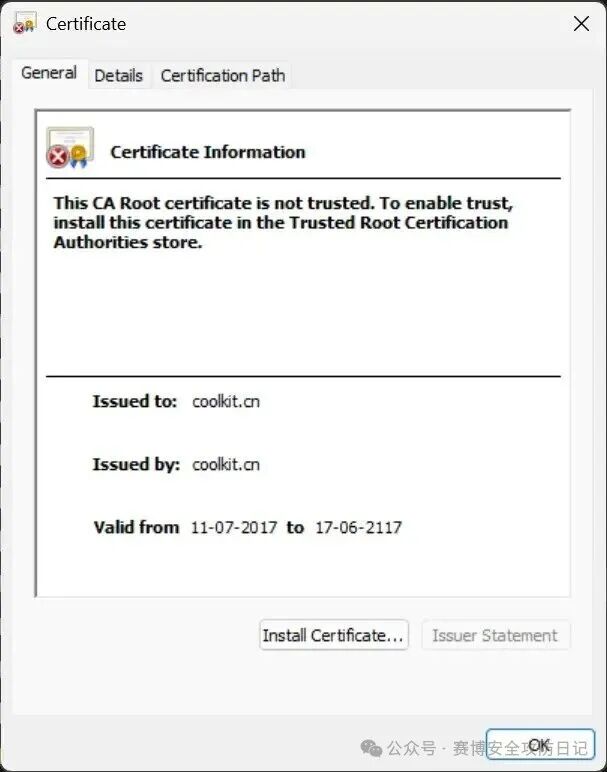

提取并分析该证书，它是一张 Root CA，用于设备侧校验云端通信。研究者把 Burp 的 CA 加入固件、再按前述步骤刷回设备。

成功建立 MITM 观测

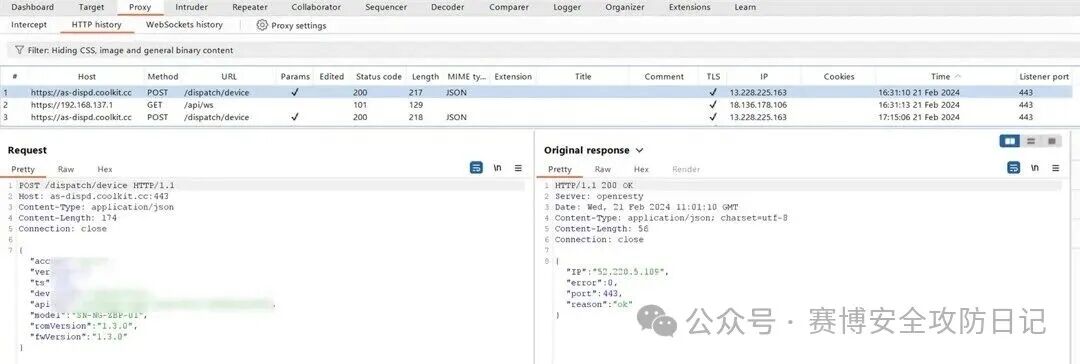

各项前置就绪后，即可对设备与云之间的流量做 MITM 观测：Burp 代理能转发两侧流量。

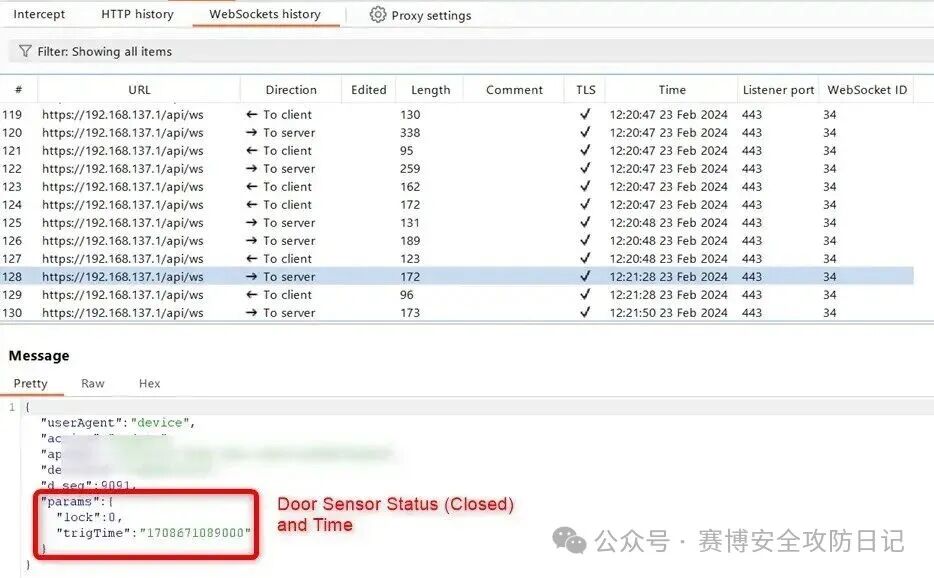

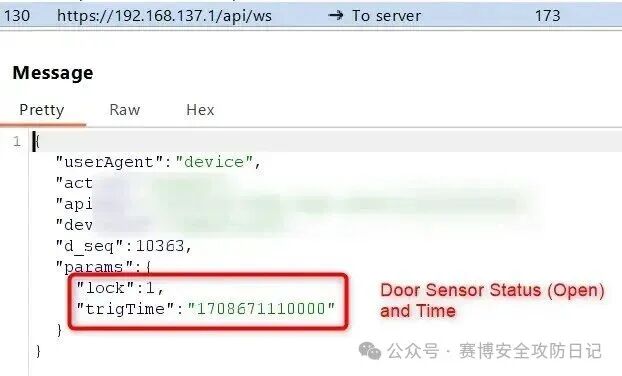

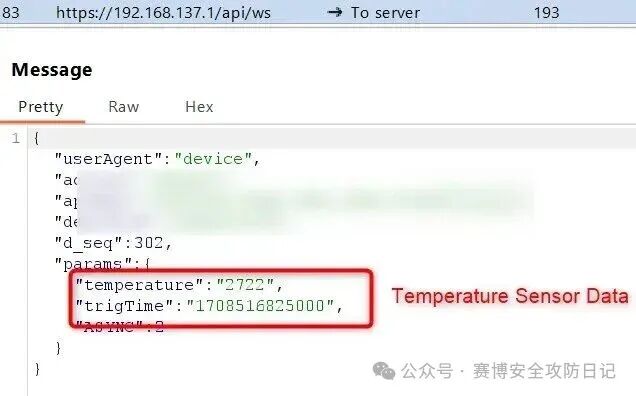

观测发现设备主要用 websocket 传输传感器数据并接收云端下发，其间可以看到多个 API 端点与 JSON 载荷。

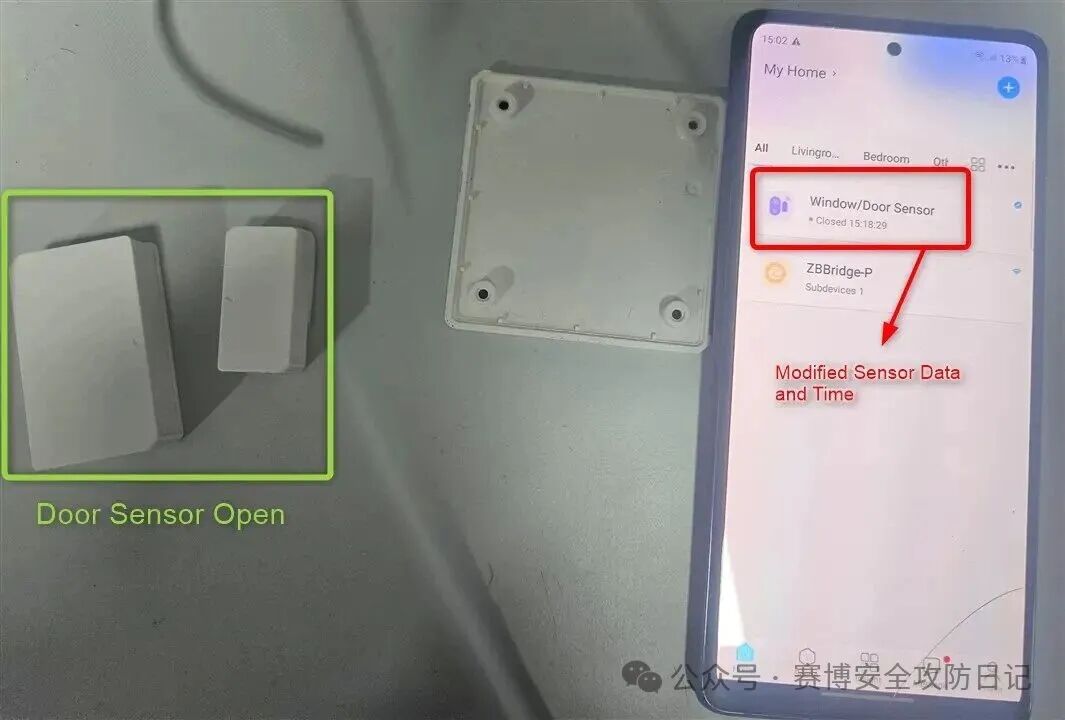

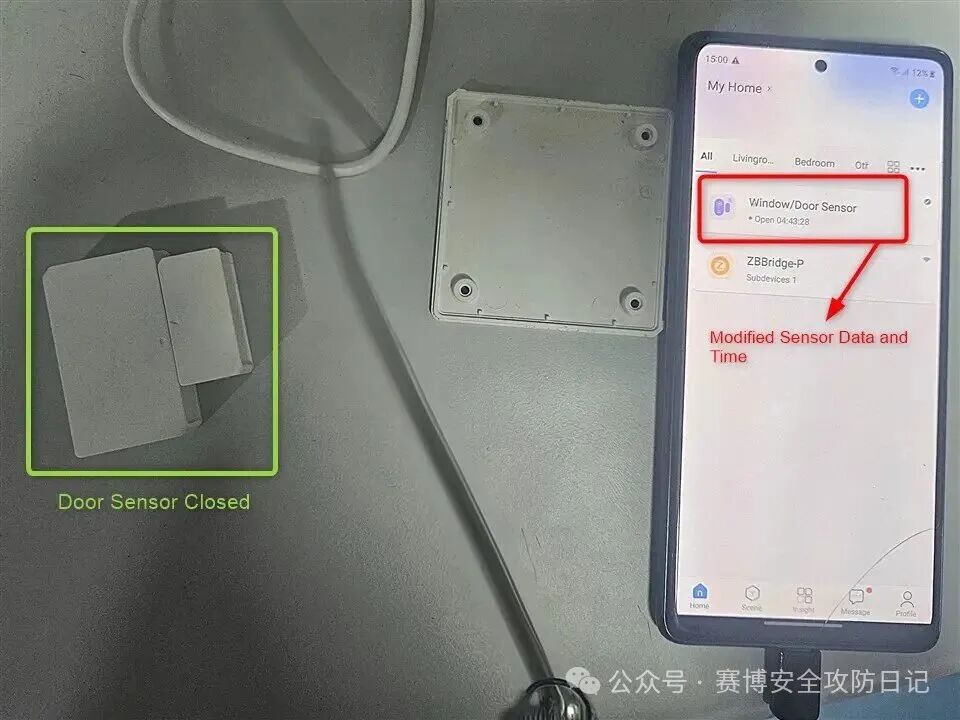

在能观测流量之后，理论上也就具备了修改载荷、向云端回送异常数据的可能（此处仅说明机制，不展开构造细节）。

「克隆设备」的风险（概念层）

研究者进一步在通信中寻找认证信息（认证 token / 设备密钥）。用于标识与认证设备的关键参数是：device ID、chip ID、device key。一旦掌握这些参数，就能以「设备身份」向云端发起认证请求。

更值得警惕的是：云端不校验设备是否已在线。攻击者拿到参数后以设备身份连上云，云会踢掉原有的合法连接，使设备对原用户不可用。

而且这些认证参数还可能通过多种途径泄露：不安全的手机日志、蓝牙配对信息、次级用户主页等。也就是说，掌握 API 端点与载荷的攻击者，不必真去抽固件也能冒充设备。

CVE-2024-7205：次级用户越权接管共享设备

分析完设备—云通信后，研究者转向移动 App。

用户注册新设备时，App 会向 add 端点发请求，其中带 device ID 与一个 digest。反编译 App 可知，这个 digest 由 device key 与一个 secret device key 共同计算。

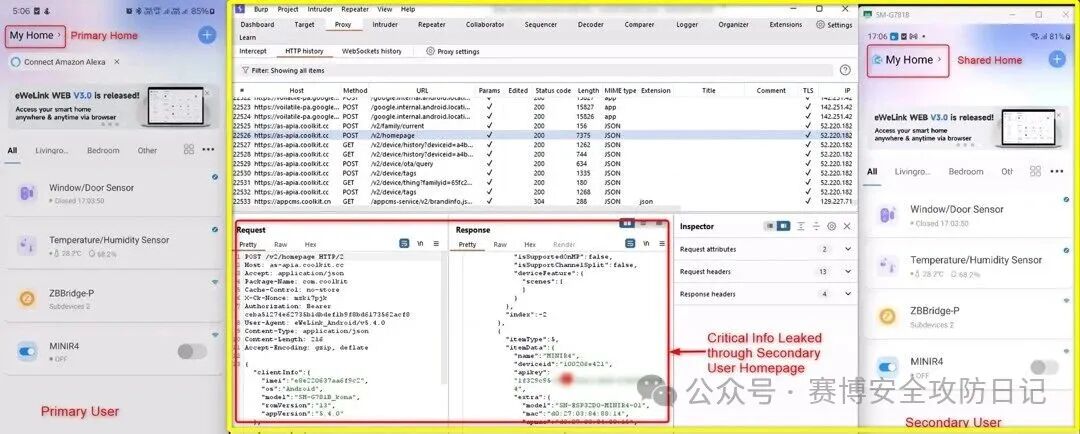

研究者发现：在共享设备场景下，device key 会通过 homepage 端点泄露——次级用户访问其共享家庭时，App 请求 homepage 就会带出这项信息。

问题在于：服务器只校验登录得到的 authorization bearer token，却不检查设备是否已注册到别的账户。于是次级用户/攻击者可以用共享设备的 ID 与 digest 去打 add 端点，服务器便把设备控制权交给新用户，并断开原主。结果，次级用户越权变成了设备主人。

结论

本文以防御视角复盘了对 Sonoff 智能家居 IoT 设备的研究，核心结论：

调试口访问控制不当

（CWE-1191）：UART/下载模式敞开，等于把固件抽取的大门留开。
* 缺少不可变信任根

（CWE-1326）：Secure Boot 未启用时，校验和/哈希挡不住有意改写。
* 云端会话缺少「设备是否已在线」校验

：拿到设备参数即可顶替，踢掉合法连接。
* 认证参数多路泄露

：手机日志、蓝牙配对、次级用户主页等都可能带出 device key。
* 服务端授权校验不完整

（CVE-2024-7205）：只看 bearer token、不看归属，导致共享设备被越权接管。

对厂商与防御方的建议：量产关闭或强鉴权调试口；开启 Secure Boot 与固件签名；云端校验设备在线状态与设备归属；避免在日志/配对/主页等通道泄露 device key。

披露时间线

2024-02-01  开始研究 Sonoff 设备
2024-03-26  Coolkit 成为 CNA
2024-03-27  向 Coolkit 报告漏洞
2024-03-30  Coolkit 安全团队回应
2024-04-09  讨论所报漏洞
2024-05-07  提交含完整信息的详细报告
2024-05-16  部分漏洞被 Coolkit 接受
2024-07-31  Coolkit CNA 分配两个 CVE
2024-10-08  CVE 与安全公告发布
