型号就是口令：Hanwha WiseNet 从 BGA 拆 NAND 到固件加密逆向

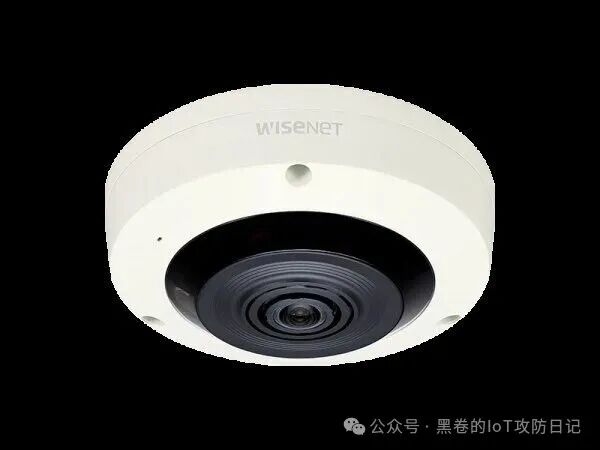

目标是一台商用级物联网监控——Hanwha（韩华）WiseNet XNF-8010RW。作者按 IoT 渗透测试的节奏做了一轮安全审计：拆机找 UART、BGA 拆 NAND 抽固件，再顺着官方升级包上的 openssl Salted__ 头，一路 IDA 逆向，最后发现升级包解密口令几乎就是型号字符串本身。

拆机与 UART

先拆开设备，在一块未焊接的排线座上摸到 UART；接着把板上的 BGA NAND 拆下来抽固件。

NAND 带 spare area，作者抽了两份：带 spare 和不带 spare。后面分析用的是去掉 spare 的镜像，命名为 wisenet-nospare.bin。

官方升级包也是加密的

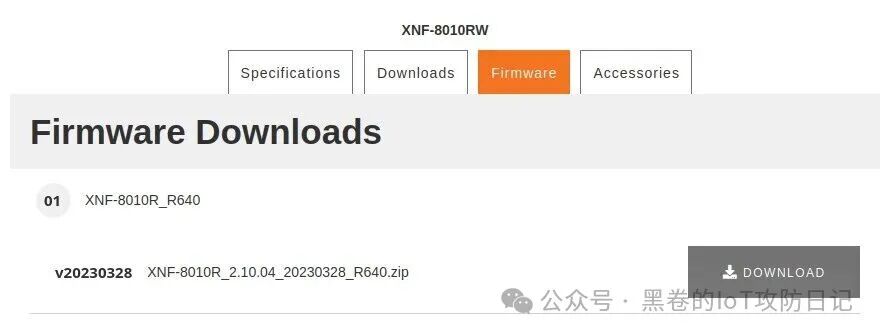

手上已经有板子里的固件，作者又去官网搜了一圈——果然有升级包可下。

解压 XNF-8010R_2.10.04_20230328_R640.zip 得到 .img。对它跑 file，直接报：openssl enc'd data with salted password。看文件头，开头就是熟悉的 Salted__——OpenSSL 加盐加密的标志。

于是问题变成一句话：口令是什么？

先有鸡还是先有蛋

口令肯定藏在固件里——设备升级时本地得能解开这个包。但要读固件内容，又得先拿到镜像。好在物理侧已经做完：BGA 拆下来的 dump 把这个死结解开了。

从 UART 分区表切镜像

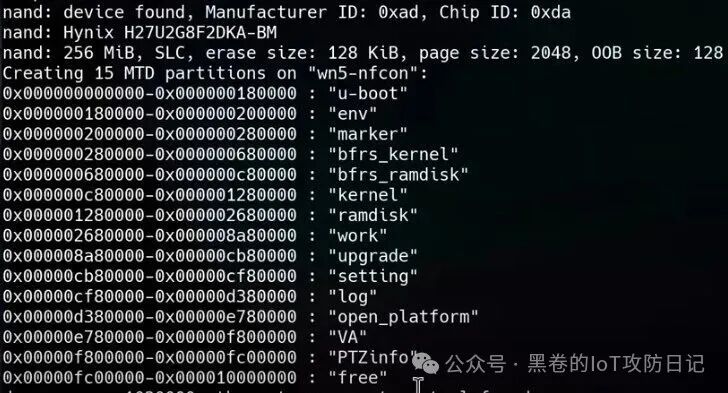

启动时 UART 会把分区表打出来，地址一目了然。按表用 dd 把 wisenet-nospare.bin 切成多个 partition。

在分区里搜字符串，能看到大量 openssl 调用，其中两条最关键：

openssl enc -d -aes-256-cbc ... -pass file:%s
openssl enc -aes-256-cbc -d -k

附近还堆着 fwupgrader 相关路径——升级器本体就在这附近。

另一条线索是 MODELINFO_MODEL_DECRYPTIONKEY / MODELINFO_CONFIG_BACKUP_KEY：一串 base64，解码后大约 32 字节，熵看起来很高，像是密钥材料。

Binwalk 抠 ELF，丢进 IDA

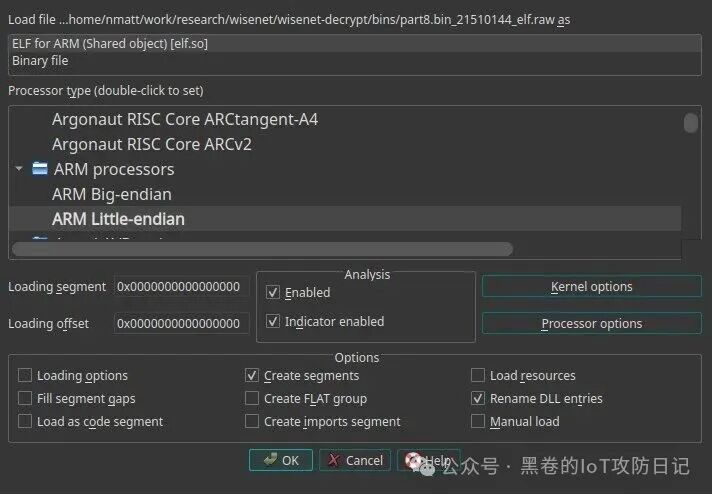

openssl enc -aes-256-cbc -d -k 落在 partition 8。用 binwalk 只抠 ELF，再 grep 定位到目标二进制，丢进 IDA（ARM Little-endian）。

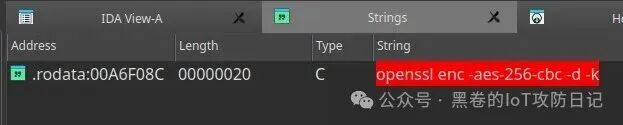

打开 Strings，找到那条 openssl 命令串。

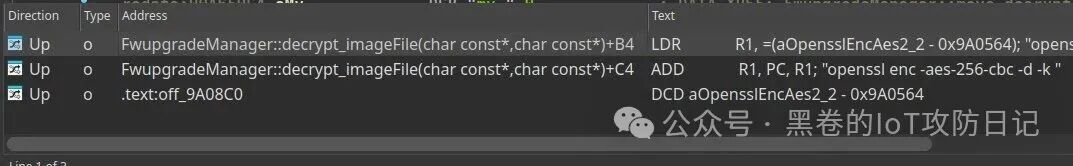

交叉引用指向函数 decrypt_imageFile。

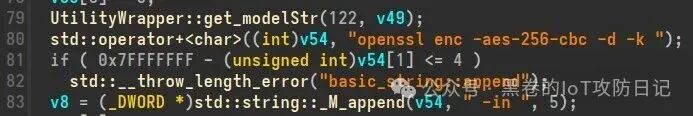

反编译后能看到它调用 get_modelStr，第一个参数是 122——正好对应前面 MODELINFO_MODEL_DECRYPTIONKEY 那一行的编号。

把那些 base64「密钥」直接当 openssl -k 口令爆破，全部 bad decrypt。说明它们本身还是密文，得再往下挖一层。

硬编码口令：zeppelin

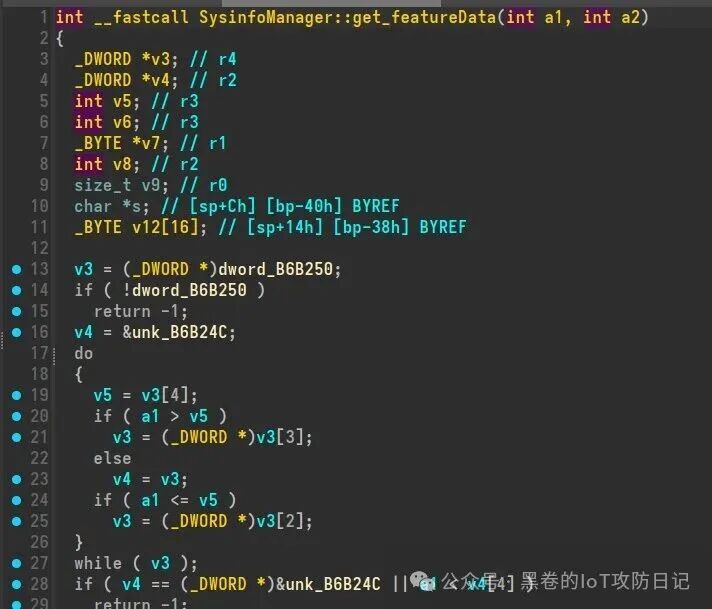

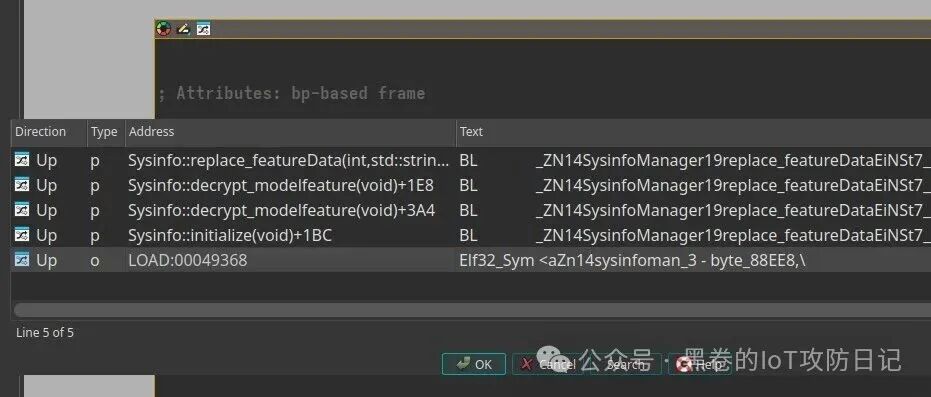

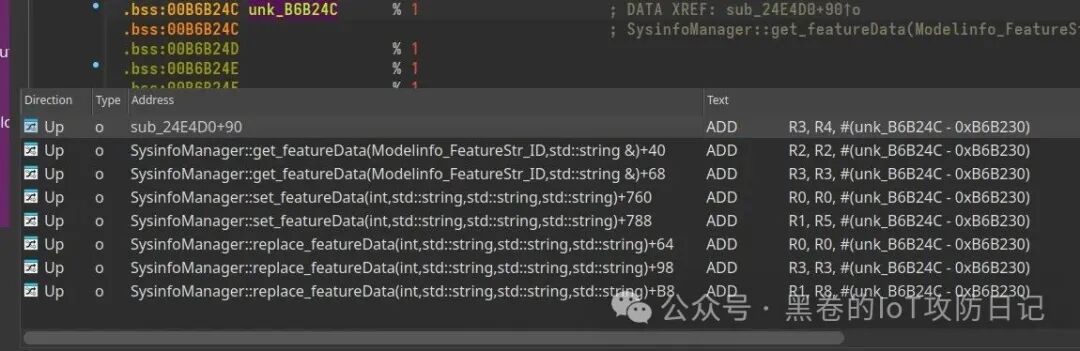

顺着 get_modelStr → get_featureData → replace_featureData，最终落到 decrypt_modelfeature。

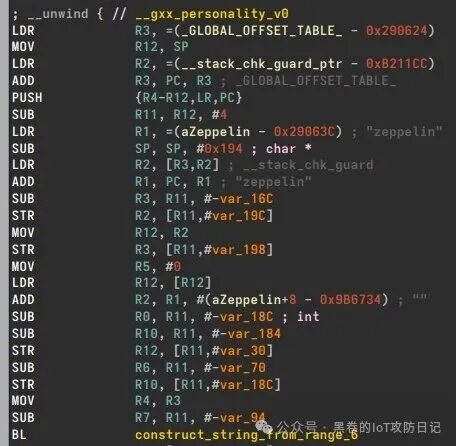

函数里拼出硬编码字符串 \"zeppelin\"，再走自定义的 HashedKeyCipher：

HashFactory::create_hash(1) → SHA-256；DecryptorFactory::create_decryptor(..., 6, ...) → AES-256-CFB8。

脚本流程很直白：

SHA256(\"zeppelin\")

当 AES 密钥；
2. IV 全 0；
3. 对每条 base64 密文做 AES-256-CFB8 解密。

解出来的明文是一串「像型号」的口令：HTWXNF-8010R、HTWQNF-8010、XNF-8010R……

解开升级包

再拿这些明文去解官方 .img，轮询 md5/sha1/sha256 等 digest。命中的是：

口令 HTWXNF-8010R + digest md5 → 得到 gzip，解开就是完整升级树：fwupgrader、uImage、work 根文件系统等。

作者顺手验证了另一台没有实物的型号 TNO-L4040TR：猜口令 HTWTNO-L4040TR，同样一次解开。规律很粗暴——升级包加密口令基本上就是型号（前面加个 HTW 之类前缀）。

小结

整条链可以压缩成四步：

拆机找 UART，确认分区布局；
BGA 拆 NAND，拿到本地 dump（打破「口令在固件里」的死结）；
字符串 + IDA 挖到 decrypt_modelfeature，硬编码 zeppelin → SHA256 → AES-CFB8；
解出型号型口令，回头解开官网升级包；同系列可直接猜。

对厂商来说：升级包加密如果口令可预测、密钥派生硬编码，对持有一颗样品的攻击者几乎没有门槛。对测评/红队来说：商用摄像头别只盯着 Web/云端，物理抽固件 + 升级包逆向，往往比猜默认口令更快摸到完整攻击面。

黑卷点评

这篇是典型的「物理入口 + 软件逆向」组合拳，我在 IoT / 车联网实测里几乎每周都会走到类似路径。几点值得记：

一是加密升级包不等于安全边界。Salted__ + AES-CBC 看起来很正规，但口令派生硬编码成 zeppelin，解出来又是「HTW + 型号」这种可猜规则——有一颗样品做 chip-off，全系列升级包都可以批量解开。摄像头、NVR、T-BOX、充电桩的 OTA 包，评估时都要问一句：口令从哪来、能不能从型号/序列号推出来。

二是UART 分区表是免费地图。作者几乎没做什么花活，串口启动日志就把各分区 offset/size 打全了，后面 dd 切割、定位 fwupgrader 全靠这张表。很多车机/T-BOX/网关也一样：调试口没关，等于把 Flash 布局和启动链直接摊给你。

三是BGA NAND 抽固件仍是破死结的杀手锏。Web 口、云接口再硬，本地升级逻辑总要把密钥或口令放在设备上；chip-off 一次，鸡生蛋问题就结束。做 GB 44495 / ISO 21434 陪跑或整车评估时，硬件侧抽固件、对照官方加密包，是我固定会排进日程的项。

防御侧很直接：升级包要用设备唯一密钥或签名链，不要型号可猜；密钥派生别硬编码字符串；量产件 UART/JTAG 关掉或熔断；NAND/eMMC 有读保护就评估已知绕过，而不是假设「焊不下来就安全」。
