CAN总线基础概念

1.1 CAN总线简介

控制器局域网（Controller Area Network, CAN）是由Bosch公司开发的串行通信协议，专为汽车电子和工业控制设计，具有以下核心特性：

多主控制架构：所有节点均可主动发送数据
差分信号传输：CAN_H与CAN_L双绞线抗干扰
非破坏性仲裁：基于ID优先级的冲突解决机制
高可靠性：CRC校验、错误帧检测等安全机制

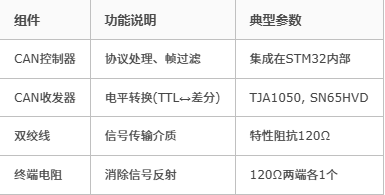

1.2 CAN物理层结构

物理连接示意图：

|  |
| --- |
| STM32 CAN收发器 CAN总线|------| |------| |--------| | | TX ----| TXD | | CAN_H | | CAN | | |--------| | | 控制 | RX ----| RXD | | CAN_L | | 器 | |------| |--------| |------| ↑ VCC(5V) |

#

STM32 CAN控制器架构

关键效果单元

1、发送邮箱：3个独立邮箱（F1/F4系列）

优先级管理机制
自动重传特性

2、接收FIFO：2个FIFO（FIFO0/FIFO1）

每个FIFO深度3个报文
可配置溢出处理

3、过滤器组：最多28个（F4系列）

工作模式：掩码模式/列表模式
尺度选择：16位/32位

CAN通信协议详解

3.1 数据帧结构

|  |
| --- |
| ┌───┬───────┬──────┬───┬───────┬──────┬──────┬───┬───┐ │SOF│Arbitr.│Control│IDE│Data │ CRC │ ACK │EOF│IFS│ │1&nbsp;│11/29&nbsp;│6&nbsp;│1&nbsp;│0-64&nbsp;│16&nbsp;│2&nbsp;│7&nbsp;|3&nbsp;|└───┴───────┴──────┴───┴───────┴──────┴──────┴───┴───┘ |

SOF：帧起始（显性电平）
Arbitration：ID+ RTR位（11位标准/29位扩展）
Control：DLC（数据长度0-8字节）
CRC：15位校验 + 1位界定符
ACK：应答槽 + 应答界定符

3.2 波特率配置

计算公式：

|  |
| --- |
| 波特率 =APB1时钟/ (Prescaler* (BS1 + BS2 +&nbsp;1&nbsp;) ) |

位时间组成：

|  |
| --- |
| ┌───┬──────────────┬──────────────┐ │SYNC│BS1(Prop) │ BS2(Ph2)│ ├───┼─────┬────┬───┼─────┬────┬───┤ │1│ TQ1│...│TQn│ TQ1│...│TQm│ └───┴─────┴────┴───┴─────┴────┴───┘ |

SYNC_SEG：固定1个时间量子(TQ)
BS1：传播时间段（1-16 TQ）
BS2：相位缓冲段2（1-8 TQ）

STM32CubeMX配置步骤

4.1 基础配置流程

1、在Pinout视图启用CAN

2、配置参数：

Mode：Normal/Loopback
Bit Timings：设置Prescaler/BS1/BS2

3、过滤器配置：

Filter Activate：Enable
Scale：32-bit/16-bit
Mode：Mask/List

4、NVIC设置：启用接收中断

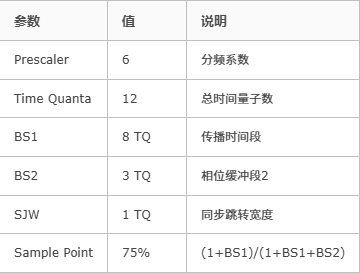

4.2 推荐调整参数（500kbps）

HAL库编程实战

5.1 CAN初始化代码

|  |
| --- |
| CAN_HandleTypeDef hcan;CAN_FilterTypeDef filter;&nbsp;voidCAN_Init(&nbsp;void&nbsp;)&nbsp;{ hcan.Instance= CAN1; hcan.Init.Prescaler=&nbsp;6&nbsp;; hcan.Init.Mode =CAN_MODE_NORMAL; hcan.Init.SyncJumpWidth=CAN_SJW_1TQ; hcan.Init.TimeSeg1=CAN_BS1_8TQ; hcan.Init.TimeSeg2=CAN_BS2_3TQ; hcan.Init.TimeTriggeredMode=DISABLE; hcan.Init.AutoBusOff=DISABLE; hcan.Init.AutoWakeUp=DISABLE; hcan.Init.AutoRetransmission=ENABLE; hcan.Init.ReceiveFifoLocked=DISABLE; hcan.Init.TransmitFifoPriority=DISABLE;&nbsp;if&nbsp;(HAL_CAN_Init(&hcan) !=HAL_OK) { Error_Handler( ) ; }&nbsp;// 配备过滤器（接收所有消息）filter.FilterBank= 0 ;filter.FilterMode=CAN_FILTERMODE_IDMASK;filter.FilterScale=CAN_FILTERSCALE_32BIT;filter.FilterIdHigh= 0x0000 ;filter.FilterIdLow= 0x0000 ;filter.FilterMaskIdHigh= 0x0000 ;filter.FilterMaskIdLow= 0x0000 ;filter.FilterFIFOAssignment=CAN_FILTER_FIFO0;filter.FilterActivation=ENABLE; HAL_CAN_ConfigFilter(&hcan, &filter) ; HAL_CAN_Start(&hcan) ; HAL_CAN_ActivateNotification(&hcan,CAN_IT_RX_FIFO0_MSG_PENDING) ; } |

5.2 素材发送函数

|  |
| --- |
| uint8_tCAN_Send(uint32_t&nbsp;id,&nbsp;uint8_t* data,&nbsp;uint8_t&nbsp;len) {CAN_TxHeaderTypeDef txHeader; uint32_ttxMailbox;txHeader.StdId = id;&nbsp;// 标准IDtxHeader.ExtId = 0 ; // 扩展ID（标准帧设为0）txHeader.IDE =CAN_ID_STD; // 使用标准帧txHeader.RTR =CAN_RTR_DATA; // 数据帧txHeader.DLC = len; // 数据长度txHeader.TransmitGlobalTime=DISABLE; if(HAL_CAN_AddTxMessage(&hcan, &txHeader, data, &txMailbox) !=HAL_OK) { return 0 ; // 发送失败 } // 等待发送完成 while(HAL_CAN_GetTxMailboxesFreeLevel(&hcan) != 3 ) ; return 1 ; } |

5.3 中断接收处理

|  |
| --- |
| voidHAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef*hcan) {CAN_RxHeaderTypeDef rxHeader; uint8_trxData[8] ;&nbsp;if(HAL_CAN_GetRxMessage(hcan,CAN_RX_FIFO0, &rxHeader,rxData) ==HAL_OK) {&nbsp;uint32_t&nbsp;id =rxHeader.StdId;&nbsp;// 获取标准ID uint8_t len =rxHeader.DLC; // 素材长度 // 处理接收数据 (示例: 串口转发) printf("ID:0x%X Data:" , id) ; for( int i=0 ; i<len; i++ ) { printf("%02X " ,rxData[i] ) ; } printf("\n" ) ; } } |

#

调试技巧与软件

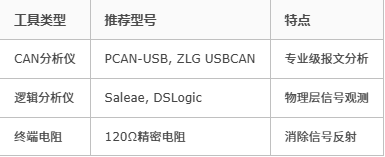

6.1 常见调试工具

6.2 典型问题排查

1、无法通信：

检查终端电阻（总线两端各120Ω）
验证波特率配置一致性
测量CAN_H-CAN_L差分电压（2V左右）

2、数据丢失：

增加接收FIFO深度
优化过滤器设置减少无关报文
提升中断优先级

3、总线错误：

使用HAL_CAN_GetError()获取错误码
否受干扰就是检查物理线路
降低波特率测试稳定性

应用案例

7.1 汽车电子网络

|  |
| --- |
| ┌──────────────┐ ┌──────────────┐ │ 发动机控制器 │◄─────►│ 车身控制模块 │ ├──────────────┤ ├──────────────┤ │&nbsp;CAN总线 │◄──┐ ┌─►│ 仪表盘显示 │ └──────▲───────┘ │ │ └──────────────┘ │ ▼ ▼ ┌──────┴───────┐ ┌──────────────┐ │ 制动框架 │ │ 网关控制器 │ └──────────────┘ └──────────────┘ |

7.2 工业控制系统

最佳实践提示：在工业环境中，建议使用带隔离的CAN收发器（如ISO1050）并增加TVS管保护电路，可显著提升系统抗干扰能力。

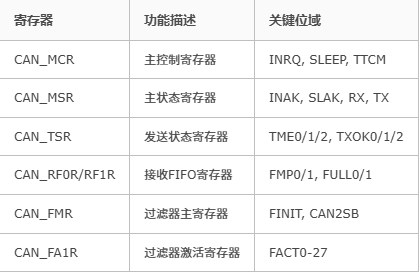

附录：CAN资源速查表

来源：

https://www.cnblogs.com/ljbguanli/p/18916660
