一文读懂半导体工控安全：筑牢芯基安全防线

原创

罗怡凯 罗怡凯

威努特安全网络

2026年8月18日 08:00 北京

在小说阅读器读本章

去阅读

半导体行业网络安全现状

工控网络安全形势严峻

半导体作为数字经济、高端制造的核心基石，是国家战略性支柱产业。随着半导体工厂全面推进智能化、数字化转型，产线工控设备、生产系统、数据网络全面互联互通，工业物联网设备大规模接入、跨厂区数据交互频繁，彻底改变了传统工控系统封闭、独立的运行环境；数字化升级的同时，网络攻击、数据泄露、工控系统异常入侵等安全风险持续激增，相较于普通工业场景，半导体产线具备设备精密化、工艺复杂化、生产连续化、数据高机密化四大特性，安全风险更为突出：一方面，各类勒索病毒、APT攻击、异常流量渗透精准瞄准半导体高价值生产场景，攻击手段从传统数据窃取转向生产破坏、设备操控、产业链投毒；另一方面，半导体工控设备老旧漏洞多、补丁难更新、防护机制薄弱，多数工厂存在边界无防护、流量无监测、终端无管控、运维无审计等问题，安全短板持续暴露，安全事件频发高发；

半导体工厂已成为网络黑产、境外势力重点攻击的高价值目标。一旦生产网络遭遇攻击，将直接导致晶圆生产中断、核心工艺数据泄露、设备报废，可能造成巨大经济损失，甚至影响产业链供应链稳定；针对半导体行业特性、安全痛点及合规要求，应聚焦半导体生产全流程，打造适配晶圆制造、封装测试、芯片研发全场景的半导体工控网络安全整体建设方案，兼顾合规落地、业务稳定与主动防御，为“中国芯”安全护航。

重大安全事件敲响警钟

近年全球半导体行业真实工控安全事故集中爆发，头部晶圆厂、封测厂、半导体设计企业接连中招，纵观多起真实行业安全事件，攻击直指生产连续性与核心技术资产，半导体行业网络风险已从“偶发事故”转为“常态化、精准化、高破坏性威胁”，全域、分层、闭环、适配生产不中断的体系化工控安全建设已成行业刚需，为行业安全体系化建设敲响刚性警钟：

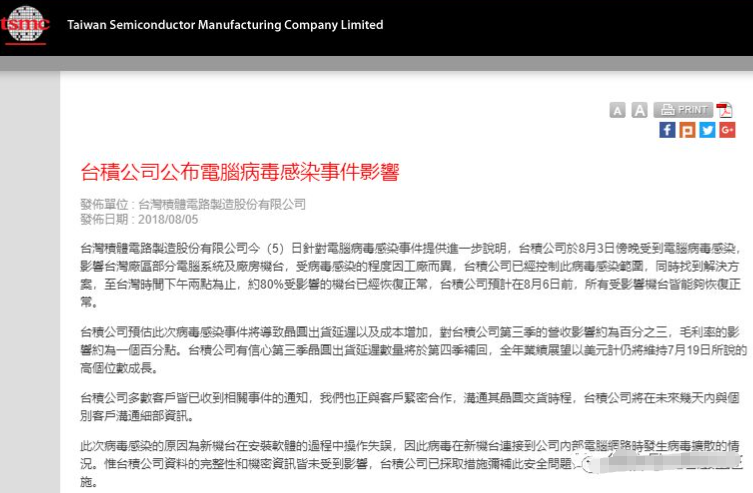

事件 1：2018年8月台积电勒索病毒入侵停产事件

事件经过：2018年8月3日，台积电在新竹科学园区进行新机台软件安装作业时，因操作失误缺少安全核查导致计算机感染WannaCry变种病毒。该病毒随即通过内部网络迅速横向扩散至台中及台南厂区，导致三大厂区的重要生产业务全面瘫痪，生产线被迫停摆三天；

影响损失：此次事故正值苹果A12芯片量产的关键期，导致7nm及12英寸产线严重受阻，台积电当季营收因此减少约3%，直接经济损失高达新台币52亿元，对全球高端芯片供应链造成了短期剧烈冲击；

核心教训：该事件深刻暴露了半导体制造企业在IT/OT融合环境下的脆弱性，特别是工控终端安全防护措施不足，同时缺乏有效的横向移动防御机制，导致病毒能在内网快速扩散。

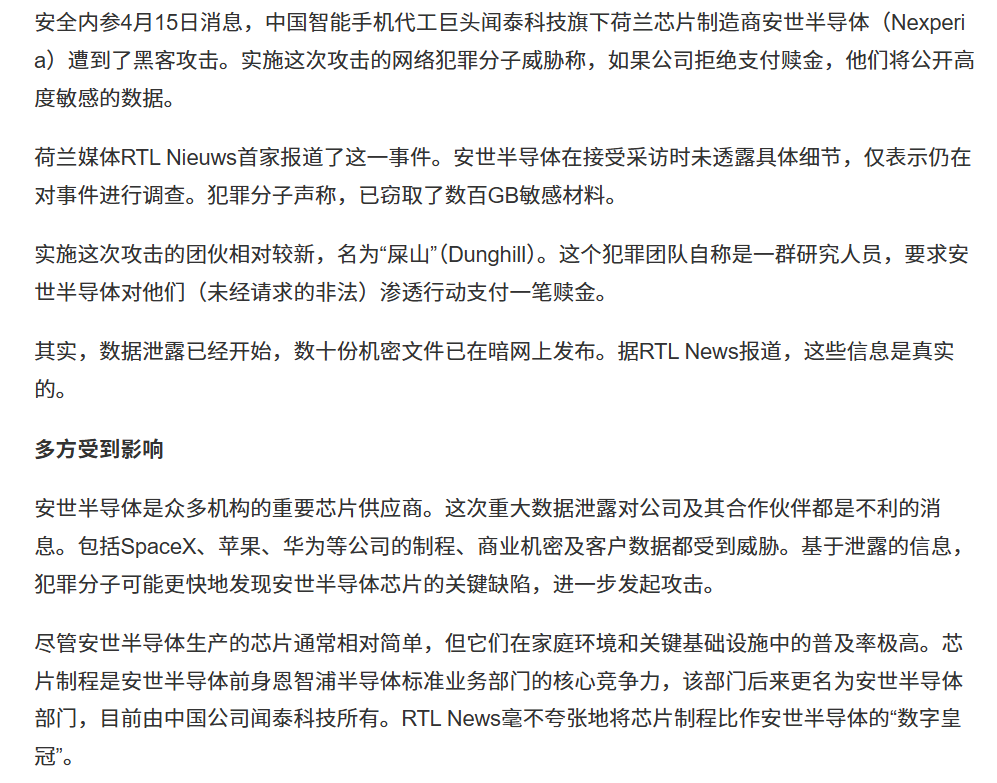

事件 2：2024年3月安世半导体客户核心数据泄露事件

事件经过：2024年3月，黑客组织利用安世半导体外网运维通道的权限管理漏洞及日志审计缺失，成功渗透进入其核心业务服务器。攻击者窃取了包含车企、工控厂商在内的客户芯片设计参数、供货数据及定制化工艺资料，泄露数据量级达数百GB；

影响损失：事件曝光后，安世半导体面临多国合规调查、严重的客户信任危机及品牌声誉受损。部分客户因数据安全顾虑启动解约谈判，给企业带来了巨大的潜在商业损失和法律风险；

核心教训：此案例典型地反映了半导体行业在外网运维管控上的松散，核心业务数据缺乏有效防护措施，且安全审计体系不完善，使得攻击行为难以被及时发现和追溯，凸显了精细化边界管控、异常审计和数据安全的必要性。

国家及行业标准指引

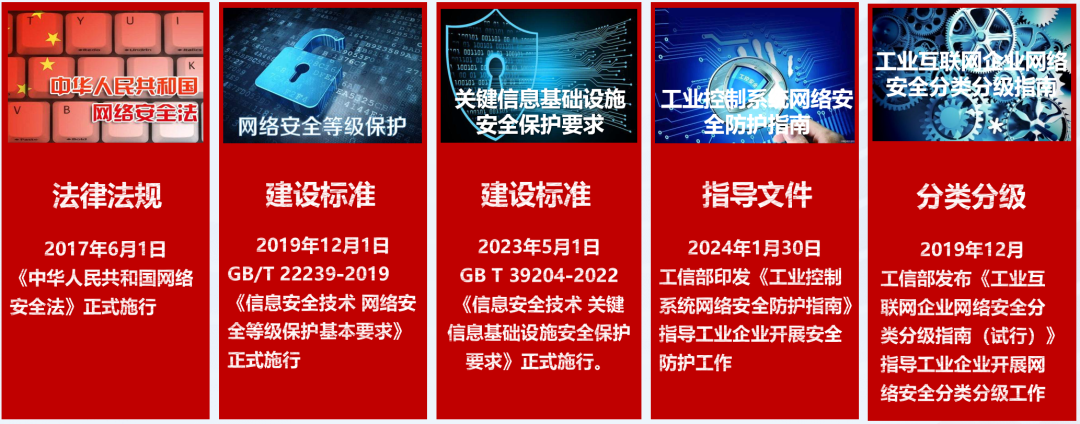

半导体产业是数字经济的重要基础，也是产业链供应链安全的重要环节。随着生产设备、工业网络和数据系统不断互联，工控安全已成为半导体工厂安全建设中不可忽视的一环。目前，我国已形成从国家法律法规、通用安全标准到行业标准的多层次安全规范，为半导体工厂开展安全建设和合规管理提供依据。

国家法规明确安全责任

《网络安全法》《数据安全法》《关键信息基础设施安全保护条例》等法规，从网络、数据和关键信息基础设施等方面提出安全要求，推动半导体企业落实网络安全主体责任，加强重要系统和数据的安全防护。

国家标准细化建设要求

《信息安全技术 网络安全等级保护基本要求（GB/T 22239-2019）》为企业开展网络安全建设提供了基础框架。同时，工信部发布的《工业控制系统信息安全防护指南》等相关文件，进一步针对工业控制系统提出网络隔离、终端防护、流量监测、漏洞管理和日志审计等要求，为半导体生产网络的安全防护提供参考。

行业标准更贴近生产场景

针对半导体制造的特殊场景，SEMI E187-0010、SEMI E188-0011等行业标准进一步细化了IT与OT网络隔离、设备漏洞管理、异常流量监测、终端准入和远程运维等要求。相比通用安全标准，这些要求与晶圆制造、芯片加工等生产环节结合更加紧密，也为半导体工厂工控安全建设提供了更具针对性的参考。

半导体行业相关工业知识

半导体制造工艺流程

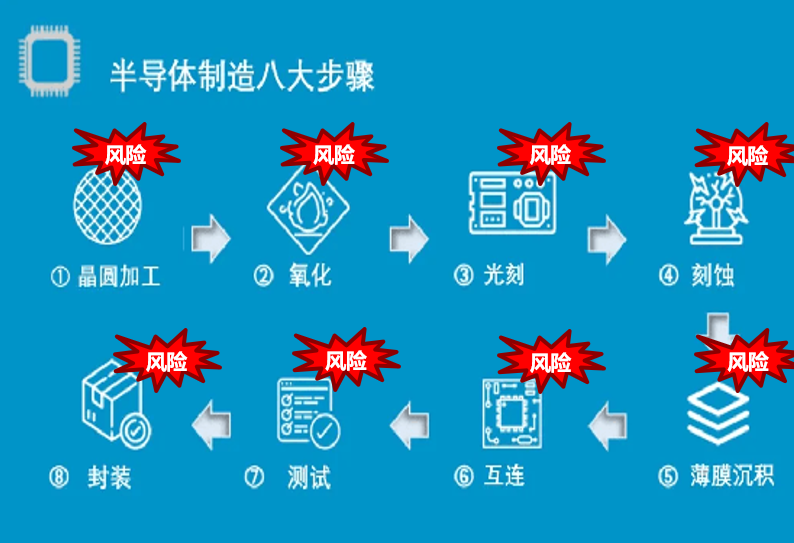

半导体芯片制造为超精密、多工序、高迭代、闭环式流水线工艺，整体分为晶圆制造、晶圆测试、封装测试三大核心环节，全程在无尘车间内完成，依托MES、EAP、SCADA等工控系统与精密设备联动实现自动化生产，单颗芯片成型要历经数十天、数百道工序，生产关联性极强，任一工序异常、设备参数篡改、网络中断均可能导致芯片批量报废，这也是半导体生产网络不容扰动的核心原因，整体工艺处理流程如下：

① 晶圆衬底预处理：芯片制造的基础工序，主要完成单晶硅片清洗、表面氧化、抛光、缺陷检测，通过高纯清洗去除晶圆表面微粒、有机物与金属杂质，通过高温氧化在晶圆表面生成致密二氧化硅绝缘层，保障后续光刻、掺杂工艺精度，为芯片电路制备提供合格基底；

② 前道晶圆核心制程：芯片电路架构的成型核心，采用薄膜沉积→光刻→刻蚀→掺杂→平坦化五大基础工序循环作业，该流程循环迭代20–50次，反复叠加多层电路结构，逐层叠加金属互联层与介质层，最终完成完整芯片晶圆电路架构制备：

薄膜沉积：通过PVD物理气相沉积、CVD化学气相沉积工艺，在晶圆表面交替沉积硅、金属、介质薄膜，构建芯片电路、绝缘与导通层；

光刻工艺：半导体最核心精密工序，通过涂胶、曝光、显影，将掩模版上的芯片电路图案精准转移至晶圆表面，纳米级制程完全依赖光刻机自动化控制，工艺参数偏差0.1μm即可造成整片晶圆失效；

刻蚀工艺：通过干法/湿法刻蚀去除晶圆表面多余薄膜材料，精准复刻光刻电路图形，形成芯片基础电路沟槽与线路结构；

离子掺杂：通过离子注入、高温退火工艺，改变晶圆局部导电特性，形成晶体管的源极、漏极、栅极，构建芯片半导体器件核心结构，是决定芯片电气性能的关键工序；

化学机械平坦化：对晶圆表面进行全局打磨平整，消除多层工艺叠加产生的表面凸起，保障每一层电路平整度达标，为下轮光刻迭代工艺提供平整基底。

③ 晶圆终测：前道制程完成后，通过自动测试设备对整片晶圆裸芯片进行电性测试、功能筛选，标记良品、不良品、报废晶粒；

④ 后道封装测试：将合格晶圆进行减薄、切割、晶粒拾取、键合、塑封、引脚成型，完成芯片物理封装保护，最终通过老化测试、电性复测、可靠性测试筛选成品良率，输出合格芯片产品。

半导体全制程高度依赖工控网络、设备终端与自动化系统协同运行，各工序环环相扣、工艺参数精度极高、生产不可逆，一旦遭遇网络入侵、恶意参数篡改、异常流量攻击或内网横向渗透，将产生系统性、连锁式严重生产危害；在前道晶圆制造环节，网络攻击可直接导致衬底预处理缺陷、薄膜沉积不均、光刻图案偏移、刻蚀电路畸形、离子掺杂电性失效、晶圆平坦化异常等情况，造成单批次良率暴跌，大批量晶圆直接报废，产生大量物料损失与产能浪费；在中测、后道封装测试环节，网络异常会引发测试数据错乱、良劣判定错误、封装参数失控，导致不良产品流入市场，造成无效生产成本损耗与交付违约风险；

不同于普通工业场景，半导体工艺容错率较低，单点终端被攻破即可扩散至整条产线，引发设备异常停机、生产节拍中断、核心工艺数据泄露、长期良率波动等严重后果，直接威胁企业生产效益、交付信誉与核心技术资产安全。

半导体核心业务系统

半导体生产涉及的系统比较多，和现场生产联系较紧密的主要有MES、EAP、SCADA以及WMS/AGV。

MES生产执行系统

MES主要承担生产任务、批次和工艺数据管理。订单进入生产环节后，MES负责安排生产批次和工序，并记录生产过程中的设备、工艺和测试数据。生产过程中很多操作都要经过MES，如果系统出现故障，批次流转和生产调度都会受到影响。

EAP设备自动化控制系统

EAP处在生产系统和设备之间，主要解决设备通信和自动化控制问题。MES下发的生产信息需要与设备进行交互，设备的运行状态和相关数据也会返回上层系统。光刻机、刻蚀机、PVD/CVD设备、离子注入设备等前道设备，都可能涉及EAP连接。

SCADA监控系统

SCADA更多用于厂务和生产环境监控。纯水、空压、供电、温湿度、暖通等系统的数据，都可以通过SCADA进行采集和查看。这个系统看起来不直接参与芯片加工，但半导体生产对环境要求很高。温湿度、洁净度、供电等出现异常，同样可能影响生产。

WMS/AGV系统

WMS负责物料和仓储管理，AGV负责厂内自动运输。晶圆载具、生产耗材等按照生产计划在不同区域之间流转，WMS和AGV共同完成物料的存储、调度和运输。

半导体核心控制设备

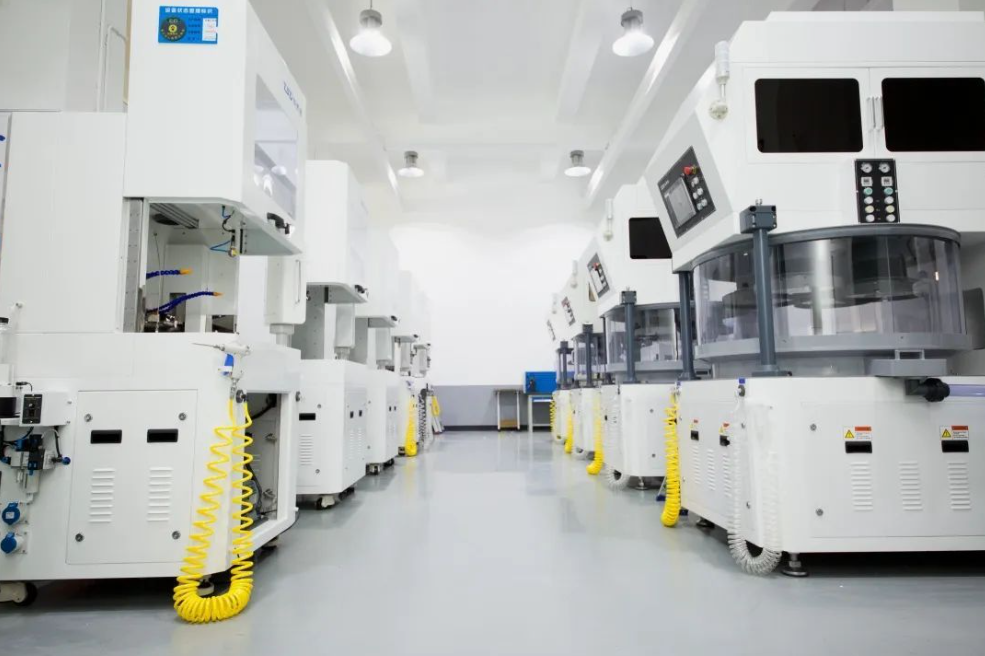

半导体晶圆厂、封测厂全流程由大量精密工控机台联动组成，所有高端机台基本搭载操作系统和设备控制程序，约80%以上搭载通用可视化操作系统，依托MES、EAP、SCADA系统联网协同运行，这也是半导体行业工控安全风险远高于传统制造业的核心硬件原因之一，机台既是生产核心资产，也是网络攻击的主要突破口，机台终端系统老旧、联网无防护、参数可远程篡改是半导体工控安全独有的行业短板，以下为半导体行业中常见的核心控制机台：

光刻设备（光刻机）：半导体价值最高、工艺最精密的核心机台，负责设备运动控制、光路校准、曝光参数存储、对位算法运行等。该终端全程对接EAP系统，实时接收工艺配方、上传机台状态，该设备常年不能停机，是网络攻击优先级最高的核心设备；

刻蚀/薄膜沉积设备（PVD/CVD/ETCH）：负责前道多层薄膜生长与电路刻蚀工序，负责腔体温度、气体流量、射频功率、工艺时序的精准控制等。此类机台终端数量庞大，单台设备异常可能通过内网横向扩散至同批次集群设备，极易引发批量工艺良率崩盘，是工控异常流量、恶意代码重点潜伏的设备终端；

离子注入机、退火设备：负责晶圆掺杂改性，决定芯片电性参数，主要完成掺杂剂量、角度、高温退火曲线的存储与执行，若遭受网络入侵篡改参数会造成整批次芯片电性报废，且缺陷不可逆；

CMP化学机械抛光设备：负责晶圆全局平坦化，实时管控打磨压力、转盘转速、研磨液流量与工艺节拍，终端需频繁与MES、EAP系统交互数据，存在大量数据读写端口，易被恶意扫描、报文篡改攻击，引发晶圆打磨划痕、厚薄不均等批量不良问题；

晶圆测试ATE设备、探针台：负责测试程序加载、电性数据采集、良莠晶粒判定、测试日志存储等，作为中测核心机台。该类终端可访问生产核心工艺与测试数据，是数据泄露、内网渗透的高频跳板；

封装测试核心机台：负责封装参数、老化温度、测试阈值控制等，包含键合机、塑封机、切割机、老化测试机等；机台终端数量多、分布散、防护弱，极易被批量劫持、植入恶意程序，造成成品批量不良、订单交付事故。

半导体工控安全痛点分析

结合半导体行业网络安全现状和生产业务特性分析，目前半导体工厂网络安全普遍存有五大核心痛点，成为制约安全建设的关键瓶颈：

网络安全边界模糊，横向扩散难控制

多数半导体工厂网络未实现有效隔离，生产网边界模糊不清，缺乏安全防护设备与访问管控策略，工厂各车间、各产线之间无分区隔离手段，一旦某台终端、某个系统被入侵，病毒、恶意流量可快速横向移动扩散，大范围波及生产网络，由此可能引发大面积生产瘫痪；

工控终端防护缺失，带洞运转风险高

半导体存有大量工控终端、精密设备机台，受限于半导体生产连续性要求，设备一旦运行难以具备停机维护窗口，设备带洞运行是常有的事情，多数企业选择放弃补丁修复，导致漏洞长期暴露，同时入厂终端普遍无杀毒、无准入、无管控等安全机制，U盘滥用、非法接入、违规运维现象频发，终端成为最大安全隐患源头；

异常流量缺少监测，攻击感知易滞后

半导体行业生产业务流量较为规律固定，但多数工厂无专业工控流量监测设备，无法识别工控协议异常、非法报文、恶意扫描、渗透攻击等行为，对工控专项攻击、异常操作、参数篡改等异常行为感知空白，导致攻击发生后无法及时发现、溯源处置，往往造成实质性损失后才察觉；

安全运维能力薄弱，管控能力缺口大

半导体企业大部分重生产、轻安全，缺乏专业工控安全运维团队，无常态化安全巡检、漏洞排查、日志审计、应急处置机制。日常运维中存在远程运维无审计、权限分配混乱、操作行为无记录、安全事件无法溯源等问题，合规整改、风险处置效率低下，难以适配行业当下安全防护需求；

业务安全天然矛盾，重保生产轻安全

半导体产线具备7×24小时连续生产、工艺精度要求极高、设备容错率极低的特性，传统通用安全防护手段规则严苛、误报误杀率高，部署后极易干扰工控协议传输、影响设备运行参数、导致产线停机，多数企业因担心影响生产不敢部署防护设备，形成“不敢防、不会防、防不住”的困境。

威努特半导体工控网络安全解决方案

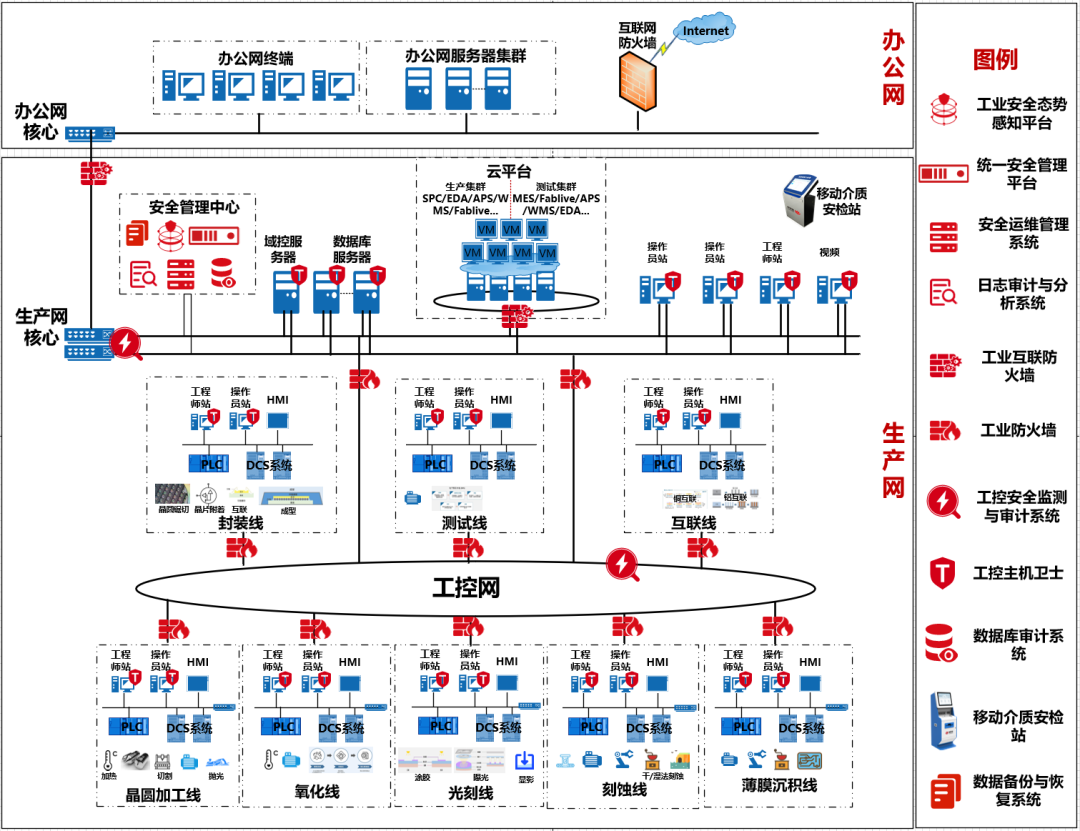

针对半导体行业业务特性与核心安全痛点，威努特秉持“不影响生产、全覆盖防护、可落地合规、常态化运维”的建设理念，从边界防护、流量监测、终端防护、安全管理四大维度，构建全方位、立体化、适配半导体精密生产场景的工控安全防护体系，实现风险事前预防、事中监测、事后溯源，整体安全建设如下图：

安全边界防护：分区隔离，筑牢第一道安全防线

边界防护是半导体工控安全的第一道防线，为全域分区、逻辑隔离、白名单放行、最小权限互通，针对厂区IT与OT跨域、产线横向边界实现分层防护，解决网络边界混乱、非法访问、横向扩散问题；

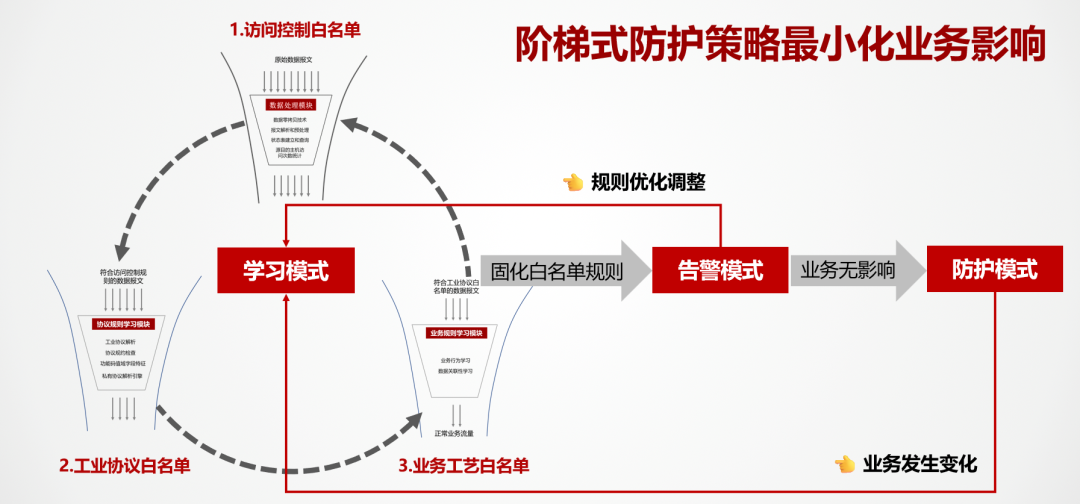

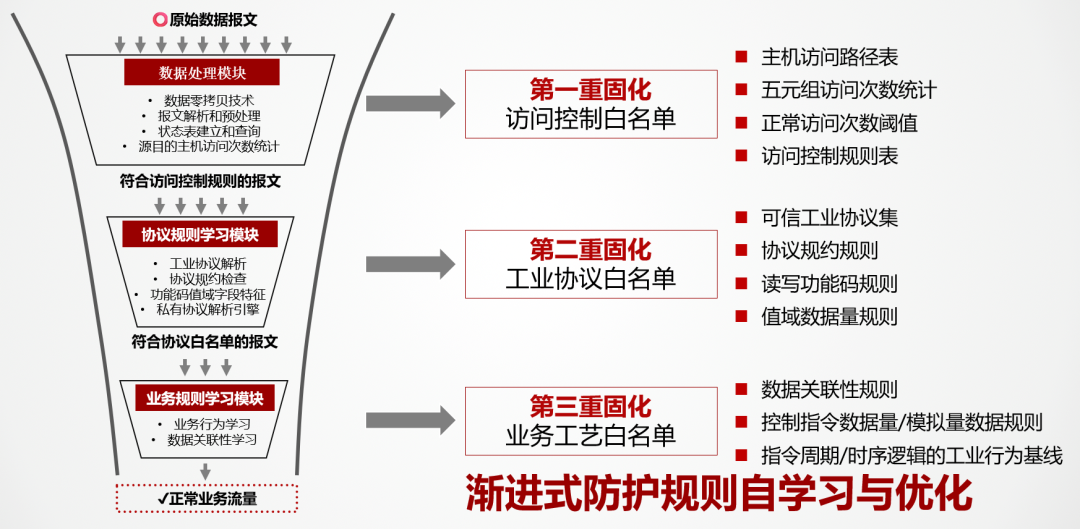

在跨区域边界部署工业互联防火墙，实现IT与OT网络隔离，仅开放生产业务刚需的单向数据接口。仅允许办公网被动接收生产报表、良率数据等公开信息，严禁办公终端主动访问生产服务器、操作员站、工控设备，杜绝IT侧威胁入侵生产核心域；在各工艺产线（光刻、刻蚀、薄膜沉积、氧化、封装、测试等）边界部署工业防火墙，采用学习模式与白名单模式相结合，实现生产管理层与工控执行层的逻辑隔离。针对半导体工控专属协议、通用工控协议进行深度解析，摒弃传统端口放行模式，可基于业务特征、工控指令实现精细化放行；从边界层面阻断风险扩散路径，全程零卡顿不影响生产。

工控终端安全：全域管控，消除终端安全短板

半导体工控终端包含操作员站、工程师站、工控服务器、控制机台等设备，终端占比较多，但普遍存在系统老旧带洞运行、查毒又害怕误杀、外设滥用、操作无管控等问题，本方案采用白名单机制为主、权限管控为辅、安全加固为基础的防护思路，实现终端全域安全加固，能够直接解决怕杀、误杀问题；

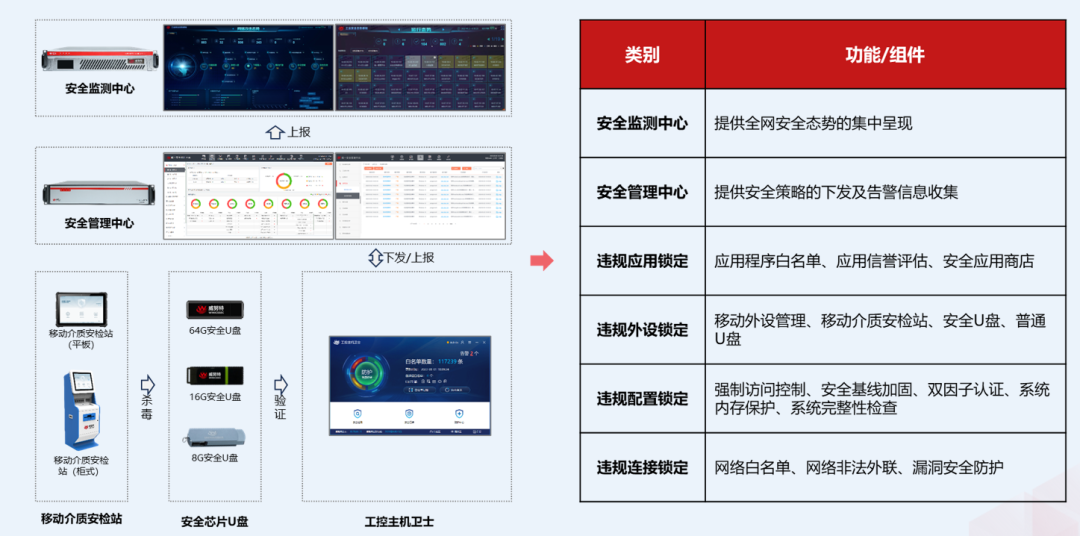

在终端上部署工控主机卫士，基于产线实际业务，建立合法程序白名单。仅允许经过验证的工艺软件、控制系统、运维工具运行，自动拦截未知程序、木马病毒、勒索软件、恶意脚本等白名单库外程度，从根源杜绝终端恶意程序运行，完美适配怕杀、误杀场景；同时在厂区部署移动介质安检站，所有外来运维U盘、办公摆渡介质必须经过病毒查杀、安全检测后方可接入生产、工控区域，阻断病毒摆渡攻击严格管控终端USB端口，仅授权合规U盘可正常使用，杜绝私人U盘、陌生硬盘随意接入。

异常流量监测：全网感知，实现攻击监测预警

基于半导体产线业务固定、流量模型稳定、7×24小时不间断运行的特点，采用旁路镜像、无侵入、零业务影响的部署方式，实现全网工控流量全量采集、行为分析、威胁告警，解决工控网络看不见、判不出、查不到的痛点；

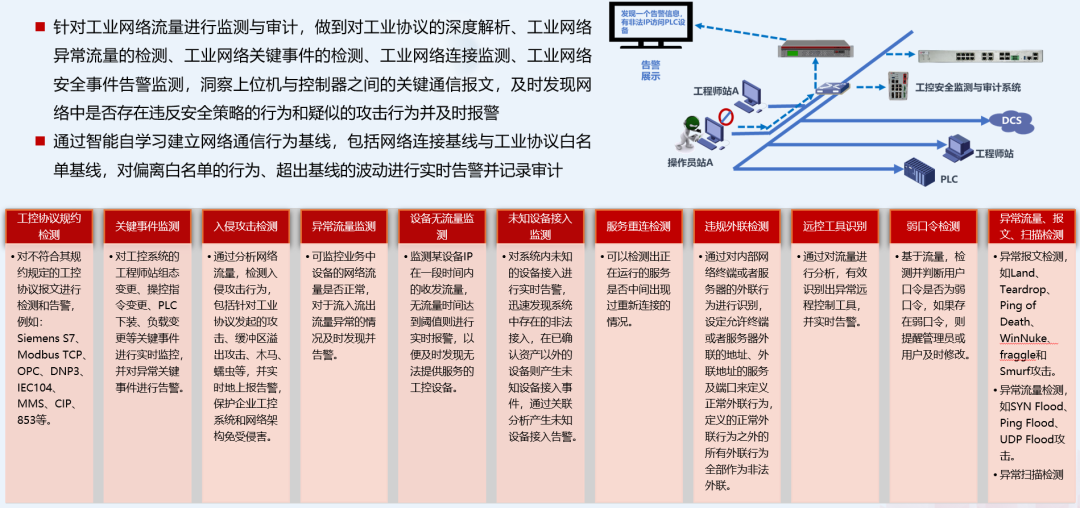

在生产网核心交换机、各产线汇聚交换机旁路部署工控安全监测与审计，无需串接设备、无需停机调试，通过端口镜像技术采集生产网双向流量，适配半导体连续生产场景，可全面覆盖所有PLC、DCS、工艺设备、上位机的通讯流量，实现无死角采集，一旦监测到异常流量、违规行为，系统立即实时告警、自动阻断、留存完整日志，精准定位攻击源头、攻击路径。

安全管理中心：统一运维，构建闭环安全体系

管理中心是整套安全体系的核心大脑，承接边界防护、流量监测、终端安全的所有运维操作和安全事件数据，实现设备统一纳管、策略统一下发、风险统一研判、日志统一审计、应急统一调度，解决安全设备分散、运维碎片化、风险看不见、处置不及时的问题；

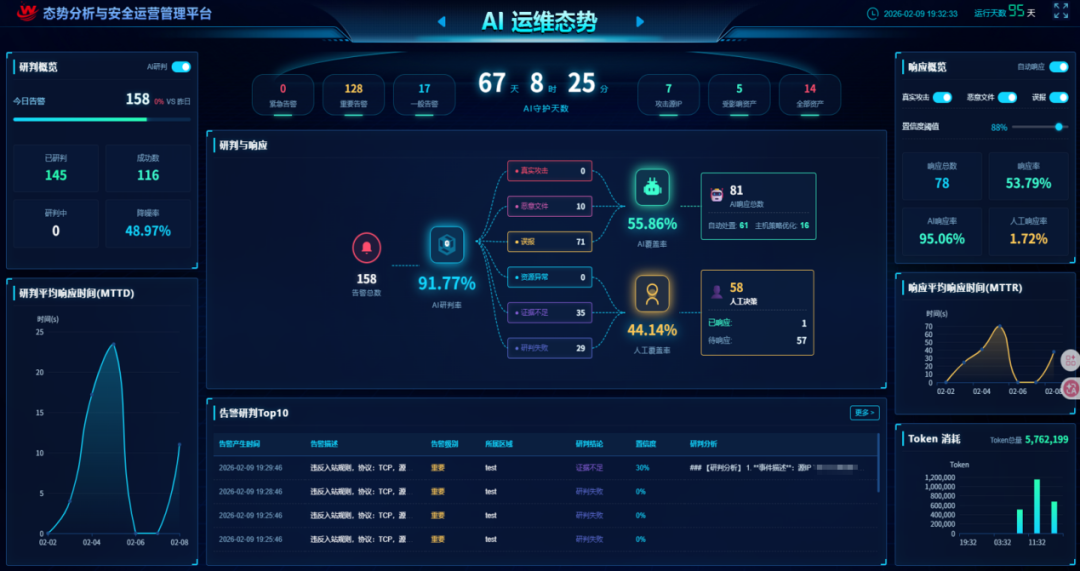

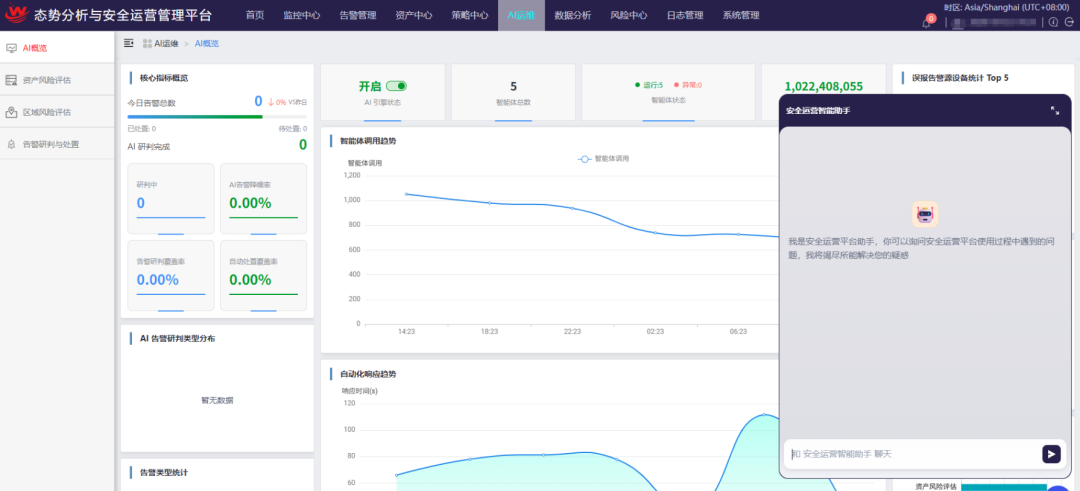

搭建工控安全管理中心，实现所有本地、远程运维的统一管控；集中采集、存储、分析全网安全设备、工控设备、服务器、终端的全量日志，日志留存时长满足等保、SEMI行业规范要求；针对对生产数据、核心工艺配方、设备配置文件、数据库数据进行定期自动备份或CDP备份，支持勒索病毒、误操作导致数据损坏后能够快速恢复，维护安全防护底线；部署工控安全态势感知平台，汇聚全网边界告警、流量异常、终端风险、运维违规、资产变动等所有安全数据，通过可视化大屏展示厂区安全态势。实时统计漏洞风险、攻击次数、违规操作、高危资产，直观呈现全网安全状态，同时通过AI赋能，构建覆盖”研判—处置—追溯”的工控安全运营闭环，为炼化企业数字化转型提供可管、可控、可视的安全底座，真正实现从“单点防护”向“全局可控、主动防御”的安全模式升级，让安全风险看得见、摸得着。

整体方案价值体现

方案分期建设，低投入高回报

该方案可采用分期建设模式，企业可根据自身厂区规模、业务场景、合规需求分步部署建设，无需大规模改造现有生产网络，具备建设成本低、落地周期短、投资效益大的效果；相较于网络攻击造成的产线停产、产品报废、数据泄密、合规处罚等千万级巨额损失，方案整体投入成本可控，消弱由网络攻击带来的安全经济损失，同时减少合规整改重复投入，实现安全建设性价比最大化；

零扰布防落地，确保生产连续

方案深度适配半导体7×24小时连续生产、高精度工艺的核心需求，具备零干扰、低延迟、高兼容的特性，部署过程无需停机、不改动核心生产工艺、不干扰设备运行与数据传输；通过全方位立体化防护，有效抵御各类网络攻击、杜绝病毒扩散、防范数据泄露、避免设备异常操控，全面保障晶圆制造、封装测试全流程连续稳定生产，保障产品良率与生产效率，守住企业核心生产利益；

安全最佳实践，树立合规标杆

威努特深耕工业工控安全十余年，熟悉半导体行业架构特性、安全痛点、防护需求与规范标准，本次输出的整体解决方案是适配国内半导体工厂的标准化、可落地、可复制的安全建设最佳实践；方案全面契合《关键信息基础设施安全保护条例》、工信部工控安全专项要求及SEMI国际行业标准要求，可帮助企业一次性完成合规落地，规避合规风险；同时构建起主动防御、动态感知、闭环运维的现代化工控安全体系，助力半导体企业从“被动合规”转向“主动安全”，筑牢企业数字化转型安全底座，为半导体产业链安全稳定发展赋能。

---
