CAN收发器的休眠唤醒–TJA1043

谈思实验室

2026年8月20日 18:12 上海

在小说阅读器读本章

去阅读

点击上方蓝字谈思实验室

获取更多汽车网络安全资讯

01

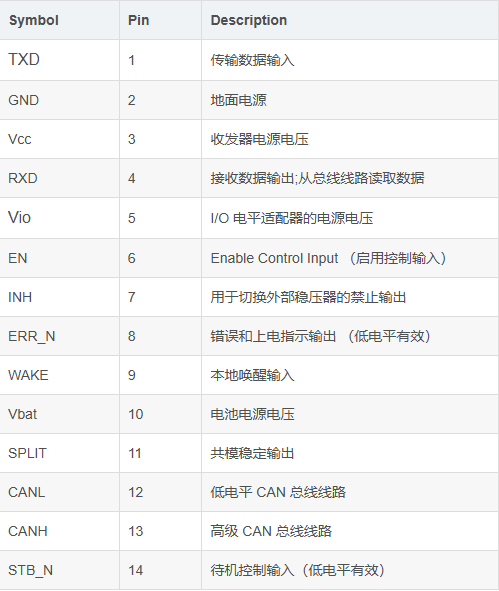

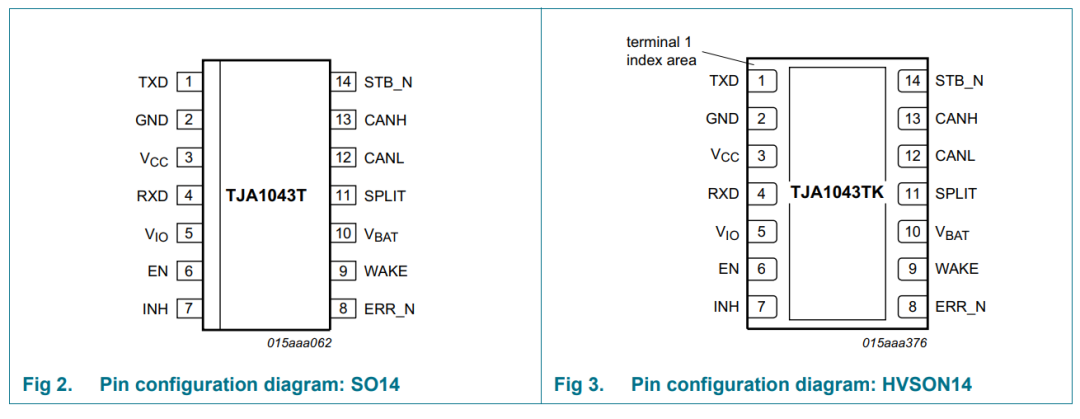

引脚描述

02

工作模式

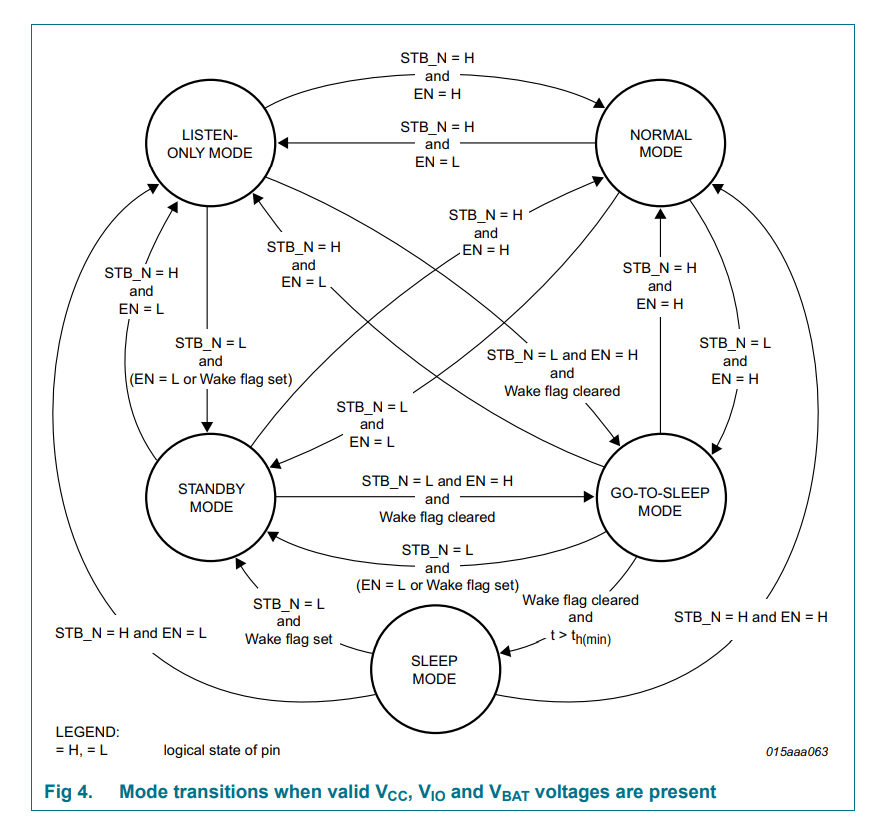

TJA1043 支持五种作模式。控制引脚 STB_N 和 EN 用于选择作模式。在模式之间切换允许通过引脚 ERR_N 访问许多诊断标志。表 4 描述了如何在模式之间切换。

2.1 normal mode 正常模式

在正常模式下，收发器可以通过总线线 CANH 和 CANL 发送和接收数据。差分接收器将总线线路上的模拟数据转换为数字数据，输出到引脚 RXD。总线线路上输出信号的斜率由内部控制，并以保证尽可能低的 EME 的方式进行优化。总线引脚偏置至 0.5V （通过 R）。引脚 INH 处于活动状态，因此由引脚 INH 控制的稳压器也将处于活动状态。

2.2 Listen-only 模式-监听模式

在 Listen-only 模式下，收发器的发射器被禁用，从而有效地提供了收发器 listen-only 功能。接收器仍会将引脚 CANH 和 CANL 上的模拟总线信号转换为数字数据，可用于引脚 RXD 的输出。与正常模式一样，总线引脚偏置为 0.5V，引脚 INH 保持有效。

2.3 standby 模式-待机模式

待机模式是 TJA1043 的第一级省电模式，可降低电流消耗。在 Standby 模式下，收发器无法发送或接收数据，并且低功耗接收器被激活以监控总线活动。总线引脚在接地电平上偏置（通过 R）。引脚 INH 仍然有效，因此由该引脚控制的稳压器也将有效。

引脚 RXD 和 ERR_N 将反映任何活动的唤醒请求（前提是存在  V IO 和 V BAT）。

2.4 go to sleep模式

Go-to-Sleep 模式是进入 Sleep 模式的受控路由。在 Go-to-Sleep 模式下，收发器的行为与 Standby 模式相同，此外还会向收发器发出 go-to-sleep 命令。在进入睡眠模式之前，收发器将在最短保持时间 （t） 内保持 Go-to-Sleep 模式。如果引脚 STB_N 或引脚 EN 的状态发生变化，或者在 t 过去之前设置了 Wake 标志，收发器将不会进入 Sleep 模式。

2.5 sleep模式

休眠模式是 TJA1043 的二级省电模式。睡眠模式通过 Go-to-Sleep 模式进入，当 Vor V 上的欠压检测时间在相关电压电平恢复之前也进入。在 Sleep 模式下，收发器的行为与 Standby 模式相同，但引脚 INH 设置为悬空。由该引脚控制的稳压器将关闭，进入引脚 V 的电流将降至最低。引脚 STB_N、EN 和 Wake 标志可用于将节点从 Sleep 模式唤醒。

03

本地唤醒和远程唤醒

3.1本地唤醒

当收发器检测到本地或远程唤醒请求时，将设置 Wake 标志。当引脚 WAKE 上的逻辑电平发生变化时，会检测到本地唤醒请求，并且新电平至少保持稳定 t wake 。唤醒标志可以在 Standby mode、Go-to-Sleep 模式或 Sleep 模式下设置。设置 Wake 标志会清除UVnom 标志（欠压标志位），并且定时器 。设置后，Wake 标志状态立即在引脚 ERR_N 和 RXD 上可用（如果 V IO and V BAT 存在）。此标志也在上电时设置，并在设置 UVnom标志或收发器进入 Normal 模式时清除。

3.2远程唤醒（通过CAN总线）

当在总线上检测到专用唤醒模式（在 ISO 11898-2：2016 中指定）时，TJA1043 将从待机或睡眠模式唤醒。

唤醒模式包括：

1. 一个至少持续 twake(busdom) 时间的显性电平阶段，随后
2. 一个至少持续 twake(busrec) 时间的隐性电平阶段，接着
3. 又一个至少持续 twake(busdom) 时间的显性电平阶段。

上述相位 之间分别短于 twake（busdom） 和 t wake（busrec） 的显性或隐性位将被忽略。

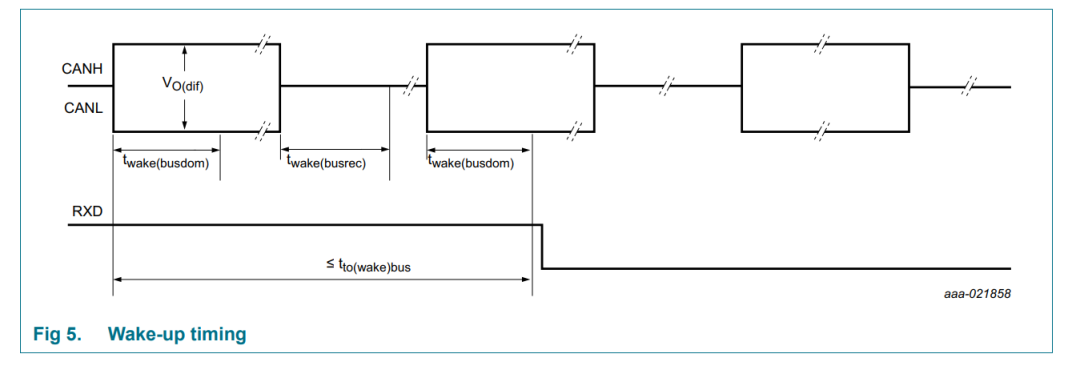

完整的显性-隐性-显性模式必须在 t_wake 内接收，才能被识别为有效的唤醒模式（见图 5）。否则，内部唤醒逻辑将被重置。然后，需要重新传输完整的唤醒模式以触发唤醒事件。引脚 RXD 保持高电平，直到触发唤醒事件。

如果在接收到有效的唤醒模式时发生以下任何事件，则不会在 RXD 上标记唤醒事件：

• TJA1043切换到正常模式
• 在t_wake内未收到完整的唤醒模式
• 检测到V CC 或者 V IO欠压

总结通过CAN 总线上的显性电平（Dominant Bus）唤醒，无需本地信号。显性电平持续时间要大于t_wake。

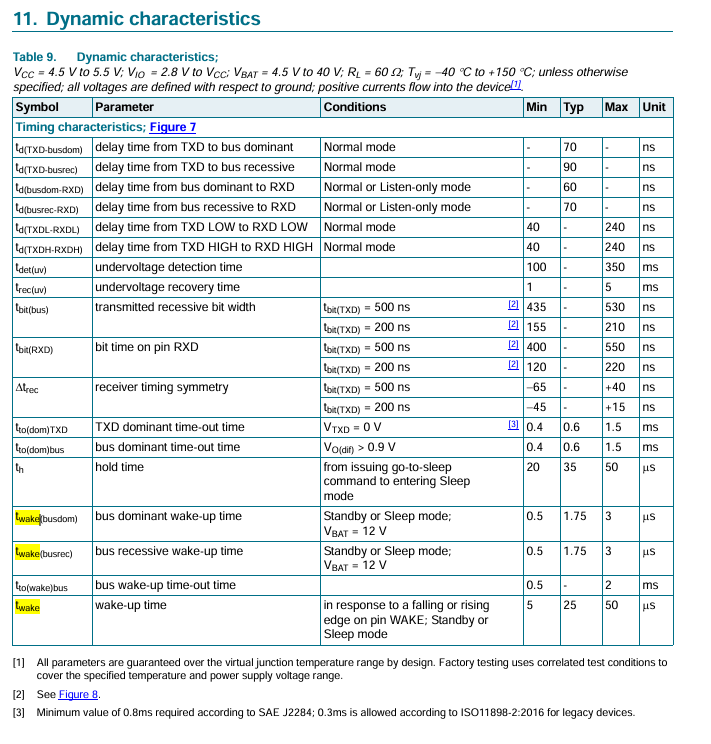

t_wake(busdom)和t_wake(busrec)典型值是1.75us。以500kb/s的发送速率为例，一个bit的时长是2us，那么报文中包含 0 1 0连续的三个bit就可以唤醒收发器。以上是硬件唤醒，也可以用软件验证唤醒。

3.3 唤醒源标志

唤醒源识别通过 Wake-up source 标志提供，该标志是在本地唤醒请求通过 WAKE 引脚设置 Wake 标志时设置的。在 Normal 模式下，可以通过 ERR_N 引脚轮询 Wake-up source 标志（参见表 5）。此标志也在上电时设置，并在收发器离开 Normal 模式时清除。唤醒源标志只记录本地唤醒，不记录远程唤醒？

来源：CSDN博主「weixin_46022218」

https://blog.csdn.net/weixin_46022218/article/details/148211436
