Wireshark加载Lua插件

分析DTLCP数据过程

Lua插件 · DTLCP协议解析 · UDP数据包分析 · Epoch/Sequence Number

PART

插件加载过程

PLUGIN LOADING PROCESS

1.1 启动扫描

Wireshark启动时，会自动扫描以下目录寻找Lua插件：

Windows系统：

%APPDATA%\Wireshark\plugins\ — 个人插件目录

C:\Program Files\Wireshark\plugins\ — 全局插件目录

Linux/Mac系统：

~/.wireshark/plugins/ — 个人插件目录

/usr/share/wireshark/plugins/ — 全局插件目录

1.2 初始化配置

Wireshark首先读取配置文件 init.lua ，检查关键配置：

…lua

disable_lua = false — 必须设置为false才启用Lua支持

run_user_scripts_when_superuser = false — 安全控制

1.3 加载顺序

Wireshark 按以下顺序加载插件：

1 读取 init.lua 配置文件

2 检查Lua是否启用（ disable_lua 值）

3 按字母顺序扫描插件目录中的所有 .lua 文件

4 逐个执行Lua插件脚本

5 插件注册协议和解析器到Wireshark系统

PART

DTLCP Lua插件注册过程

DTLCP LUA PLUGIN REGISTRATION

2.1 协议对象创建

插件首先创建DTLCP协议对象，定义协议的基本信息：

…lua

local dtlcp_protocol = Proto(“DTLCP”, “DTLCP协议”, “数据报传输层密码协议”)

这告诉Wireshark：

协议名称： DTLCP

显示名称： DTLCP协议

协议描述：数据报传输层密码协议

DTLCP与TLCP的区别：

| 特性 | TLCP | DTLCP | | — | — | — | | 传输层 | TCP | UDP | | 协议标准 | GB/T 38636-2020 | GM/T 0128-2023 | | 数据包格式 | TLS Record格式 | DTLCP Record格式（含epoch/seq） | | 连接特性 | 有连接、可靠 | 无连接、需重传机制 |

2.2 字段定义

接着定义DTLCP协议中包含的所有字段，相当于建立”数据字典”：

…lua

local fields = dtlcp_protocol.fields

— DTLCP特有的字段结构（基于UDP）

fields.epoch = ProtoField.uint16(“dtlcp.epoch”, “Epoch”, base.HEX)

fields.sequence_number = ProtoField.uint64(“dtlcp.sequence_number”, “序列号”, base.HEX)

fields.content_type = ProtoField.uint8(“dtlcp.content_type”, “内容类型”, base.HEX)

fields.version = ProtoField.uint16(“dtlcp.version”, “协议版本”, base.HEX)

fields.length = ProtoField.uint16(“dtlcp.length”, “长度”, base.DEC)

fields.cipher_suite = ProtoField.uint16(“dtlcp.cipher_suite”, “密码套件”, base.HEX)

fields.signature = ProtoField.bytes(“dtlcp.signature”, “签名数据”)

DTLCP Record格式：

…record

DTLCP Record结构（共13字节头部）：

┌──────────────┬──────────────────┬──────────────┬──────────────┬──────────────┬───────────────┐

│ 偏移0-1字节 │ 偏移2-7字节 │ 偏移8字节 │ 偏移9-10字节 │ 偏移11-12字节│ 偏移13+字节 │

│ Epoch (2B) │Sequence Number(6B)│Content Type(1B)│ Version (2B) │ Length (2B) │Fragment/Payload│

└──────────────┴──────────────────┴──────────────┴──────────────┴──────────────┴───────────────┘

DTLCP Content Type定义：

…lua

— DTLCP消息类型常量

local CONTENT_TYPE = {

CHANGE_CIPHER_SPEC = 0x14, — 密码切换

ALERT = 0x15, — 告警

HANDSHAKE = 0x16, — 握手

APPLICATION_DATA = 0x17, — 应用数据

}

关键字段说明：

Epoch ：会话周期标识（握手成功后epoch递增）

Sequence Number ：48位序列号（防重放攻击）

Content Type ：消息类型（Handshake/AppData/Alert等）

2.3 解析器注册

DTLCP基于UDP，需要注册到UDP端口：

…lua

— 注册到UDP端口（DTLCP通常使用自定义UDP端口）

local udp_table = DissectorTable.get(“udp.port”)

udp_table:add(443, dtlcp_protocol) — 监听UDP 443端口

udp_table:add(9000, dtlcp_protocol) — 监听UDP 9000端口（示例）

DTLCP端口监听策略：

DTLCP通常使用自定义UDP端口（非标准443）

可以监听多个UDP端口（测试环境可能使用不同端口）

支持动态端口配置（通过Preference设置）

PART

DTLCP数据包解析过程

DTLCP PACKET PARSING PROCESS

3.1 数据包到达触发

当Wireshark捕获到符合条件的UDP数据包时，会自动调用已注册的DTLCP插件解析器。

触发条件：

…trigger

UDP端口匹配 → 协议识别 → 触发DTLCP解析器

例：UDP端口443或9000 → 数据包到达 → 调用dtlcp_protocol.dissector

3.2 解析器接收参数

DTLCP解析器函数接收三个关键参数：

…lua

function dtlcp_protocol.dissector(buffer, pinfo, tree)

— buffer: DTLCP Record数据字节流（从DTLCP头部开始，不包含UDP/IP/Ethernet头部）

— pinfo: 包信息（序号、时间、源/目标UDP端口等）

— tree: 协议树（用于添加DTLCP解析结果）

end

参数说明：

pinfo.src_port 和 pinfo.dst_port — UDP源端口和目标端口

buffer:len() — DTLCP Record数据总长度（从Epoch开始到数据包结束）

buffer参数指向DTLCP Record起始位置，不包括UDP/IP/Ethernet头部

3.3 DTLCP数据读取与解析

DTLCP解析器按GM/T 0128-2023标准逐字节读取数据：

安全检查（必须）：

…lua

function dtlcp_protocol.dissector(buffer, pinfo, tree)

— 安全检查：buffer必须至少有13字节（DTLCP头部）

if buffer:len() < 13 then

return

end

— 然后再读取字段

local epoch = buffer(0, 2):uint()

— …

end

完整解析步骤：

…parsing

第1步：读取DTLCP Record头部（固定13字节）

├─ Epoch (0-1字节) → buffer(0, 2):uint()

├─ Sequence Number (2-7字节) → buffer(2, 6):uint64() — 读取6字节，按uint64解析

├─ Content Type (8字节) → buffer(8, 1):uint()

├─ Version (9-10字节) → buffer(9, 2):uint()

└─ Length (11-12字节) → buffer(11, 2):uint()

第2步：根据Content Type判断消息类型

├─ 0x14 (ChangeCipherSpec) → 解析密码切换

├─ 0x15 (Alert) → 解析告警消息

├─ 0x16 (Handshake) → 解析握手消息

└─ 0x17 (Application Data) → 解析应用数据

第3步：解析Fragment/Payload（变长，根据Length字段）

├─ 读取Length指定的字节数 → buffer(13, length)

├─ 如果是加密数据，解析加密结构

└─ 如果是握手消息，解析握手子消息

第4步：特殊字段处理

├─ 加密Record：解析IV + 密文 + MAC/AuthTag

├─ 握手Record：解析Handshake Header + 消息内容

└─ 分片处理：DTLCP支持消息分片传输

3.4 DTLCP特有的解析逻辑

Epoch和Sequence Number处理：

…lua

— Epoch标识会话周期

local epoch = buffer(0, 2):uint()

if epoch == 0 then

— Epoch 0：握手阶段，明文传输

subtree:add(fields.epoch, buffer(0, 2)):append_text(” (握手阶段)”)

else

— Epoch > 0：加密传输阶段

subtree:add(fields.epoch, buffer(0, 2)):append_text(” (加密阶段)”)

end

— Sequence Number防重放

local seq_num = buffer(2, 6):uint64() — 读取6字节序列号，按uint64解析

subtree:add(fields.sequence_number, buffer(2, 6))

— 验证序列号是否递增（防重放攻击）

UDP分片处理：

DTLCP基于UDP，可能需要处理消息分片：

…lua

— DTLCP消息分片处理（示例）

local function handle_fragment(subtree, buffer, offset, length)

local fragment_tree = subtree:add(buffer(offset, length), “Fragment”)

fragment_tree:append_text(” (可能包含分片信息)”)

end

3.5 结果添加到协议树

DTLCP解析出的每个字段都添加到Wireshark的协议树中显示：

…lua

— 创建DTLCP协议树

local subtree = tree:add(dtlcp_protocol, buffer())

— 添加DTLCP Record头部

subtree:add(fields.epoch, buffer(0, 2))

subtree:add(fields.sequence_number, buffer(2, 6))

subtree:add(fields.content_type, buffer(8, 1))

subtree:add(fields.version, buffer(9, 2))

subtree:add(fields.length, buffer(11, 2))

— 添加Payload/Fragment

if length > 0 then

local payload_tree = subtree:add(buffer(13, length), “Payload”)

— 根据Content Type继续解析…

end

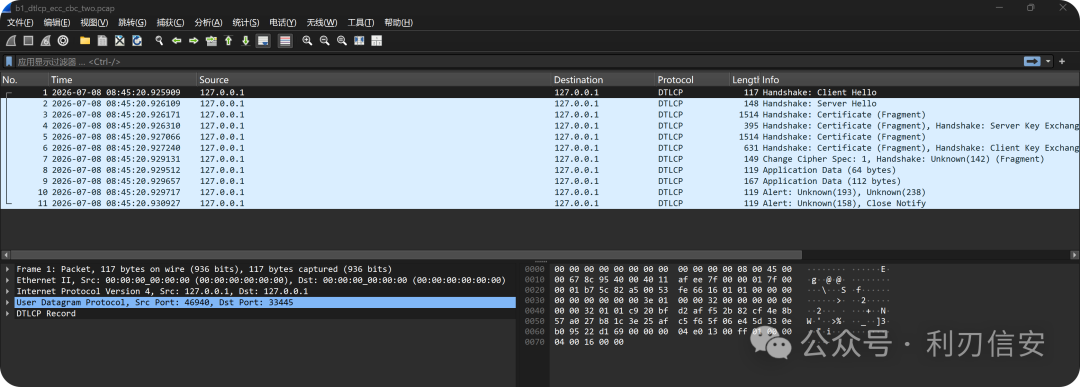

Wireshark界面显示DTLCP解析结果：

…display

DTLCP Protocol (UDP Port 443)

├─ Epoch: 0x0001 (加密阶段)

├─ Sequence Number: 0x000000000001 (防重放)

├─ Content Type: 0x17 (Application Data)

├─ Version: 0x0101 (DTLCP 1.1)

├─ Length: 64 bytes

└─ Payload:

├─ IV: 16 bytes (SM4-CBC加密)

├─ Encrypted Data: 48 bytes

└─ MAC/AuthTag: 16 bytes (HMAC-SM3或SM4-GCM AuthTag)

PART

完整工作流程总结

COMPLETE WORKFLOW SUMMARY

4.1 DTLCP解析流程图

…flow

Wireshark启动

↓

读取init.lua配置

↓

扫描插件目录

↓

加载dtlcp_analyzer.lua

↓

创建DTLCP协议对象

↓

定义DTLCP字段（epoch/seq/content_type等）

↓

注册UDP端口解析器

↓

监听UDP网络端口

↓

捕获UDP数据包

↓

触发DTLCP解析器函数

↓

读取Epoch和Sequence Number

↓

判断Epoch阶段（握手/加密）

↓

读取Content Type

↓

根据类型解析Payload

↓

处理加密/分片逻辑

↓

添加到协议树显示

↓

用户查看DTLCP解析结果

4.2 关键环节说明（DTLCP特有）

4.3 DTLCP数据包解析循环

对于每个捕获的UDP数据包，DTLCP解析器都会执行：

…loop

UDP包到达 → 解析器调用 → 读取epoch+seq → 判断阶段

→ 读取Content Type → 解析Payload → 处理分片/加密 → 显示结果

关键差异：

TLCP（TCP） ：可靠传输，自动分片重组，无显式序列号

DTLCP（UDP） ：无连接，需epoch/seq防重放，应用层分片处理

PART

实际应用示例：DTLCP协议解析

PRACTICAL APPLICATION EXAMPLE

5.1 DTLCP握手阶段解析

第一阶段：插件加载

…loading

Wireshark启动 → 读取init.lua → 扫描plugins目录

→ 发现dtlcp_analyzer.lua → 执行脚本

→ 创建DTLCP Proto对象 → 定义epoch/seq等字段

→ 注册解析器到UDP端口（443/9000）

第二阶段：Epoch 0握手数据捕获

…handshake

UDP端口监听 → 捕获UDP数据包（epoch=0x0000）

→ 识别为DTLCP握手阶段 → 触发dtlcp_analyzer解析器

→ 解析Epoch=0 → 明文传输阶段

→ 解析Content Type=0x16 (Handshake)

→ 解析握手消息（ClientHello/ServerHello等）

第三阶段：Epoch 1加密数据解析

…encrypted

握手完成 → Epoch递增为1 → 捕获UDP加密数据包

→ 解析Epoch=0x0001 → 加密传输阶段

→ 解析Sequence Number → 验证防重放

→ 解析Content Type=0x17 (AppData)

→ 解析加密Payload → SM4-CBC/SM4-GCM解密

→ 解析AuthTag/HMAC → 完整性校验

→ 所有字段添加到协议树 → 用户界面显示结果

5.2 DTLCP解析结果展示

Wireshark界面显示DTLCP解析结果的完整结构：

…result

Packet Details:

Frame 1: 80 bytes on wire

├─ Ethernet II

├─ Internet Protocol Version 6

├─ User Datagram Protocol (Src Port: 9000, Dst Port: 9000)

└─ DTLCP Protocol (Epoch 0x0001)

├─ Epoch: 0x0001 (加密阶段)

├─ Sequence Number: 0x000000000001 (防重放序列号)

├─ Content Type: 0x17 (Application Data)

├─ Version: 0x0101 (DTLCP 1.1)

├─ Length: 64 bytes

└─ Encrypted Payload:

├─ IV (CBC): 16 bytes

│ 0x01cb7997f77ee792a871e70ece4c148e

├─ Encrypted Data: 48 bytes

│ [SM4-CBC加密的应用数据]

└─ MAC/AuthTag: 16 bytes

[HMAC-SM3完整性校验或SM4-GCM AuthTag]

DTLCP vs TLCP显示差异：

PART

关键技术要点（DTLCP特有）

KEY TECHNICAL POINTS

6.1 DTLCP数据读取技巧

固定头部字段：

…reading

Epoch: buffer(0, 2):uint() — 16位会话周期标识

Sequence Number: buffer(2, 6):uint64() — 读取6字节序列号，按uint64解析（高2字节为0）

Content Type: buffer(8, 1):uint() — 消息类型标识

Version: buffer(9, 2):uint() — 协议版本（0x0101）

Length: buffer(11, 2):uint() — Payload长度

变长Payload解析：

…payload

根据Length字段读取Payload: buffer(13, length)

根据Content Type判断Payload结构:

├─ Handshake → 解析握手子消息

├─ AppData → 解析加密结构（IV+密文+MAC）

└─ Alert → 解析告警级别和描述

6.2 DTLCP协议树结构

DTLCP协议树采用层级结构，体现UDP和DTLCP特性：

…tree

顶层：DTLCP协议对象

├─ 第一层：DTLCP Record Header

│ ├─ Epoch（会话周期）

│ ├─ Sequence Number（防重放）

│ ├─ Content Type（消息类型）

│ ├─ Version（协议版本）

│ └─ Length（数据长度）

├─ 第二层：Payload内容

│ ├─ 加密数据结构

│ │ ├─ IV（初始化向量）

│ │ ├─ Encrypted Data（加密内容）

│ │ └─ MAC/AuthTag（完整性校验）

│ └─ 或握手消息结构

│ ├─ Handshake Type

│ ├─ Handshake Length

│ └─ Handshake Content

└─ 第三层：分片信息（如有）

├─ Fragment Offset

└─ Fragment Length

6.3 解析器触发条件（UDP特性）

DTLCP解析器在满足UDP端口条件时触发：

UDP端口匹配 ：监听特定UDP端口（443、9000等）

协议识别 ：通过DTLCP Record Header识别

动态配置 ：通过Preference动态设置监听端口

UDP vs TCP触发差异：

6.4 DTLCP防重放机制解析

…lua

— 全局表存储每个epoch的序列号历史

local epoch_seq_history = {}

— 在解析器函数中验证Sequence Number递增

local epoch = buffer(0, 2):uint()

local curr_seq_num = buffer(2, 6):uint64() — 读取6字节序列号，按uint64解析

— 初始化该epoch的序列号历史

if not epoch_seq_history[epoch] then

epoch_seq_history[epoch] = 0

end

— 验证序列号递增

if curr_seq_num <= epoch_seq_history[epoch] then

— 检测到重放攻击

subtree:add(fields.sequence_number, buffer(2, 6))

:append_text(” ⚠️ 序列号异常（可能重放攻击）”)

else

— 序列号正常

subtree:add(fields.sequence_number, buffer(2, 6))

:append_text(” ✓ 序列号正常”)

epoch_seq_history[epoch] = curr_seq_num

end

PART

总结

SUMMARY

7.1 Wireshark加载Lua插件分析DTLCP数据的完整过程

第一阶段：启动与加载

1 Wireshark扫描插件目录，发现 dtlcp_analyzer.lua

2 执行Lua脚本，创建DTLCP Proto对象

3 定义DTLCP字段（epoch、sequence_number、content_type等）

4 注册UDP端口解析器（监听443/9000等UDP端口）

第二阶段：UDP数据捕获

1 监听UDP端口，捕获UDP数据包

2 触发DTLCP解析器函数

3 读取DTLCP Record Header（13字节）

4 解析Epoch和Sequence Number

第三阶段：DTLCP协议解析

1 根据Epoch判断阶段（握手/加密）

2 根据Content Type解析Payload类型

3 处理加密结构或握手消息

4 处理UDP分片逻辑

第四阶段：结果显示

1 所有字段添加到协议树

2 Wireshark界面显示完整解析结果

3 用户查看DTLCP数据包详情

第五阶段：持续循环

1 持续捕获UDP数据包

2 持续解析DTLCP协议

3 持续更新显示结果

7.2 DTLCP与TLCP解析的关键差异

7.3 DTLCP Lua插件的核心价值

通过Lua插件，Wireshark能够：

✅ 解析DTLCP特有的Epoch和Sequence Number字段

✅ 识别DTLCP基于UDP的传输特性

✅ 处理DTLCP消息分片和重组

✅ 验证DTLCP防重放机制（序列号检查）

✅ 解析DTLCP加密结构（SM4-CBC/SM4-GCM）

✅ 完整展示DTLCP协议数据（符合GM/T 0128-2023）

整个过程自动化执行，用户只需：

1 编写DTLCP Lua插件脚本（定义epoch/seq等字段）

2 放置到正确目录（%APPDATA%\Wireshark\plugins\）

3 启动Wireshark捕获UDP数据包

4 查看DTLCP解析结果
